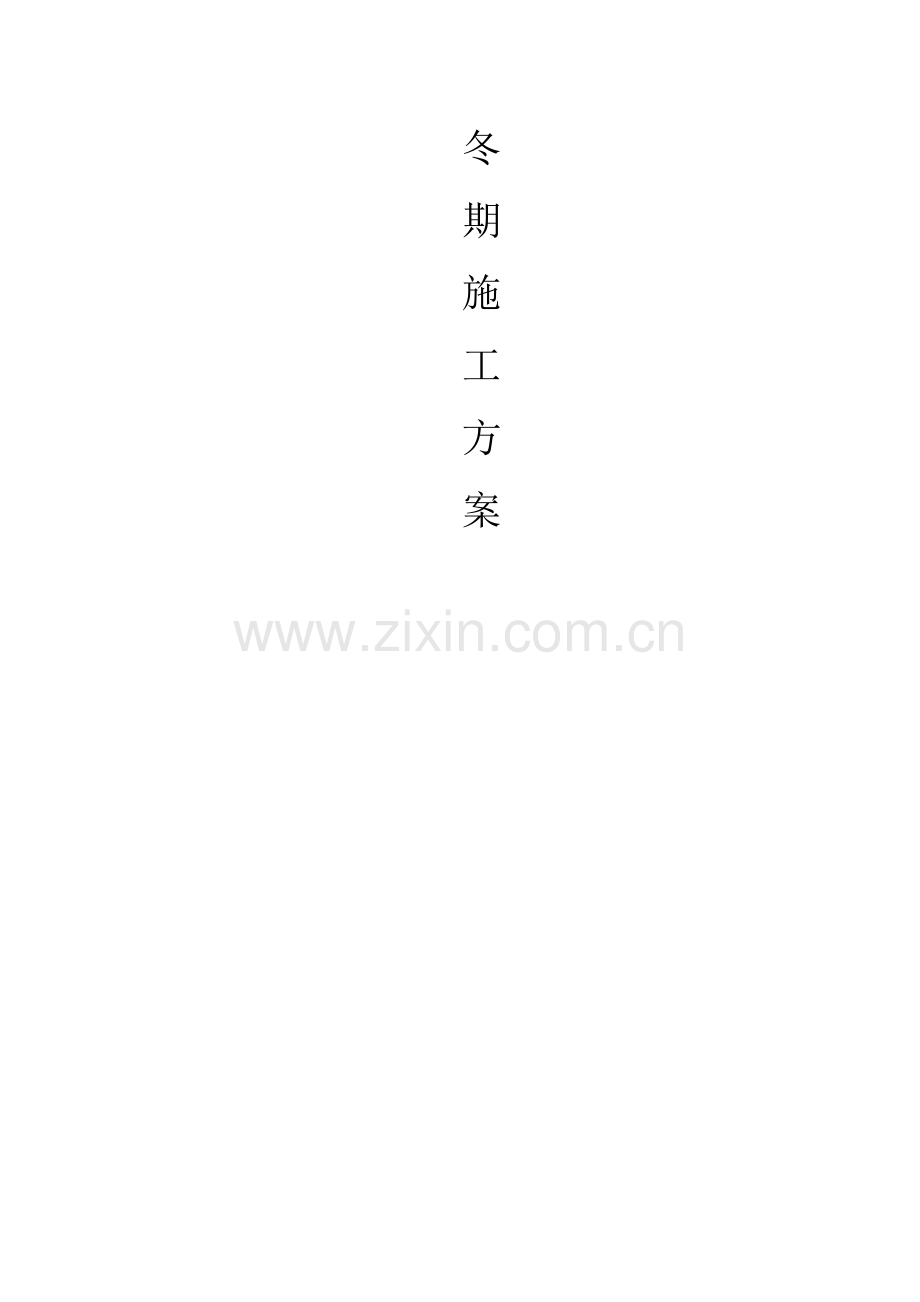

管道焊接冬期施工方案.doc

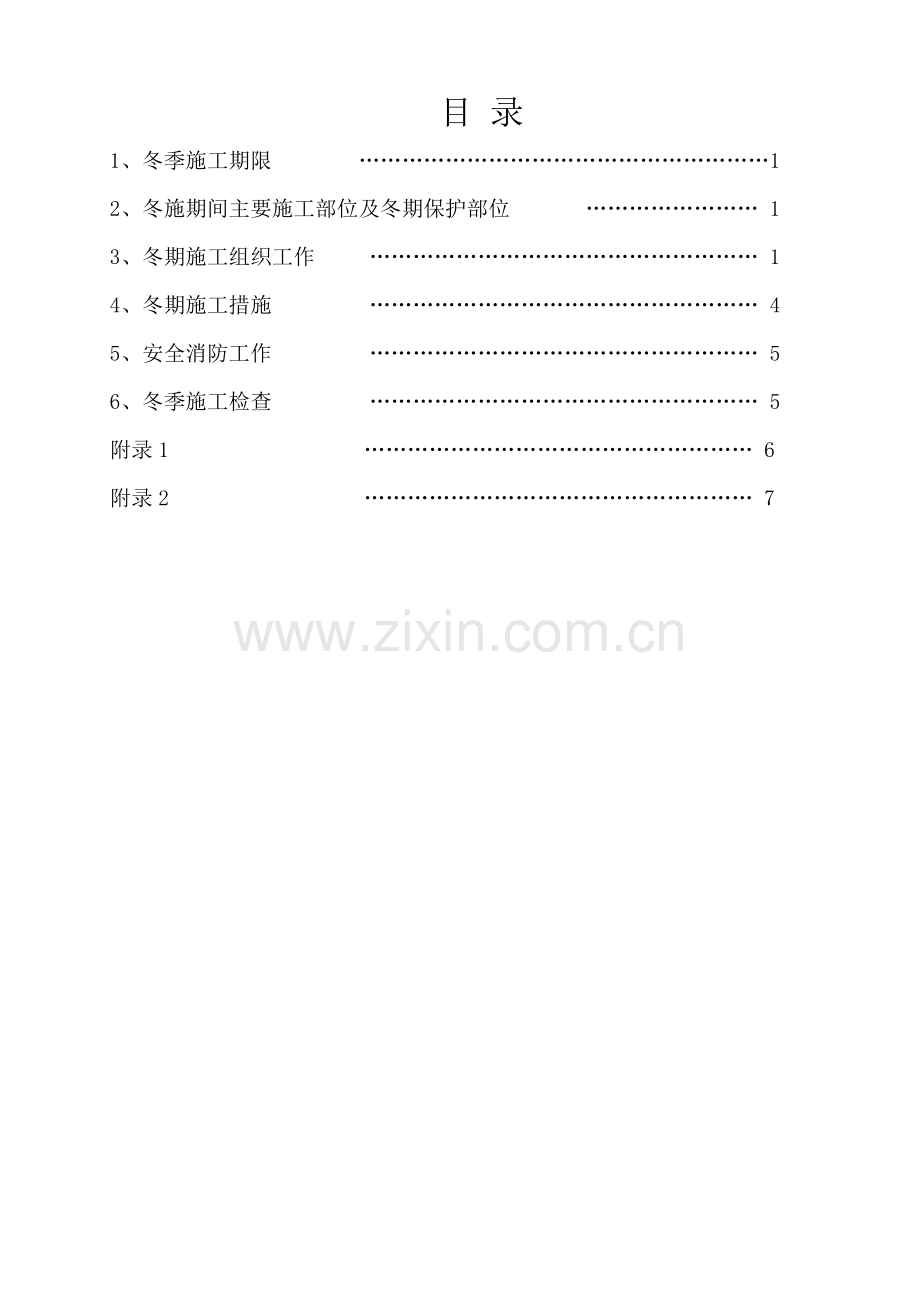

冬期施工方案目 录1、冬季施工期限 12、冬施期间主要施工部位及冬期保护部位 13、冬期施工组织工作 14、冬期施工措施 45、安全消防工作 56、冬季施工检查 5附录1 6附录2 71、冬期施工期限：冬施实行“双控制”,当天气条件符合下述1。1或1。2款的任何一款时，即进入冬施状态。1.1 “温控”:根据中华人民共和国建筑工程冬期施工规程(JGJ 104-97)的规定,当室外日平均气温连续5天稳定低于5即进入冬期施工；当室外日平均气温连续5天高于5时解除冬期施工。1。2 “时控”：根据武威地区的气候特点，工程建设公司安装分公司第五项目部所有管道以及设备安装工程冬期施工时间除执行国家规范的具体规定外，原则上还应为2011年11月15日至2012年3月15日，且注意上述时间范围之外的气温突降。2、冬施期间主要施工部位2。1 20112012年度冬期施工期间主要施工工程及部位：责任部门冬 施 工 程第五项目部1、闪速炉精矿仓设施大修2、焙烧一期落地烟灰治理工程3、焙烧一期收尘系统综合技术改造工程4、焙烧一期上料系统综合技术改造工程5、铜系统改造工程火法部分3、冬期施工组织工作3。1 成立第五项目部及下属分管劳务队两级领导小组,在第五项目部冬季施工领导小组领导下，统一部署,协调配合。3.2 项目部冬季施工领导小组：3.3 冬季施工日期开始前15天（即11月1日）由第五项目部将有关冬季施工安排落实到劳务队。各劳务队要依据有关冬季施工措施在11月5日前动员落实，并于11月10日前认真做好自己所负责区段内的冬施准备，项目部领导小组将对现场冬施准备情况进行联合检查。3。4 冬季施工工作内容3.4.1 各劳务队于11月5日前将冬施所需材料计划报至项目部，并做好冬施准备。3。4.2 由组长负责，对上级冬施文件及有关天气预报进行收集、整理,并及时发送至劳务队。各劳务队负责人负责传达到有关人员。3。4。3 冬施值班：冬施期间项目部实行值班制度，责任到人；值班人熟悉现场情况。值班电话号码：7118047,项目部值班地点为项目部办公室。4、冬期施工措施由第五项目部承担的闪速炉精矿仓设施大修工程和焙烧一期收尘系统综合技术改造工程,主要工程是管道焊接；焙烧一期落地烟灰治理工程和焙烧一期上料系统综合技术改造工程，已进入尾声阶段，主要工作是安装风机和一台小型袋式收尘器，铜系统改造工程火法部分也进入收尾阶段，主要工作是原料预处理厂房暖气管沟修筑以及管沟内管道施工，因此冬施重点为保障冬季焊接质量问题，以及解决好少量管沟施工混凝土防冻问题.为保证质量,及时完成进度计划，冬施措施既要遵守冬施的一般要求，又要顾及各工程的不同情况，所以冬施按照以下几项原则实施：冬施的一般性保护措施4。1 焊接工程：按允许焊接的最低环境温度控制，环境温度低于允许温度时，即采取预热及缓冷措施.在环境温度低于0时，采取保护措施。允许焊接最低环境温度钢号代号钢板厚度（mm）允许焊接最低环境温度（）碳素钢25-102540016锰16Mn16101624-52536015锰钒15锰钛15MnV15MnTi161016245253404。1。1 焊接作业在冬季施工时加强管理,施工中要求根据焊条的性能及使用要求，采用相应的烘干及保温措施。4。1.2 焊接作业处要求加设风挡，焊接管口要求封堵好，以保证焊接的质量要求。 4.2 土方工程： 4.2。1 室外日平均气温连续5天稳定低于5时转入冬施；武威地区自本年11月15日起进入冬期土方施工，次年3月15日转入常温施工。 4.2.2 管道的原状地基不允许受冻.4。2。3 冬期进行混凝土施工的地基，尽可能预留200mm的原状土层,在浇筑混凝土当天将该土层清走，尽快浇筑混凝土。凡当时挖至设计槽底标高的，用防火草帘搭接压茬覆盖好。当日平均气温高于5时，覆盖一层防火草帘;当日平均气温低于5时，覆盖两层防火草帘。凡冬期不浇筑混凝土的槽底，预留800mm以上原状土暂不开挖，待冬施过后再施工。 4。2.4 回填土方：还土土方尽可能集中堆放.回填土方时，不得有直径大于100mm的冻块。还土时，做到当日填土当日夯实；如需继续上还时，在已还好的下层土上用双层防火草帘保温过夜。沟槽还土时,受冻的沟槽槽帮必须劈掉，清除干净后方可回填.每层铺土厚度比常温施工时减少20%25%。 4.3 混凝土工程： 4。3。1 当室外平均气温连续五天稳定低于5即按冬施采取措施。4.3。2 冬施期间，暖气管沟用混凝土采用商品混凝土，11月5日前由项目部技术质量人员将相关搅拌站有关冬施措施（如外加剂、砂、石保温方式等资料）调查清楚。冬施期间采用冬期混凝土配比。冬期配制混凝土选用普通硅酸盐水泥，水泥标号不小于42。5#，一般混凝土的水灰比不大于0。6.4。3。3 冬期浇筑混凝土前,注意收集天气预报资料，使浇筑混凝土时间尽可能躲开大的寒流天气.混凝土的入模温度不低于5；混凝土浇筑成型，开始养护温度不低于2。达到受冻临界强度不得出现负温，模板及保温层在混凝土降温到5以后方可拆除，混凝土的温度与外界温差不得大于20.4.3.4 冬施期间的混凝土施工均采用蓄热法养护，保温材料采用防火草帘。防火草帘要顺风压茬,压茬宽度不小于150mm。冬施期间进行结构混凝土施工的部位，混凝土浇筑完成后，采用二层防火草帘覆盖保温；4.3。5 不得在有冻胀的地方浇筑混凝土，也不许在浇筑混凝土之后地基发生冻胀。5、安全消防工作 负责人：孟祥科 5.1 执行安全消防条例，建立完善的消防灭火体制,设专人负责消防工作；消防队员经过培训，合格后方可上岗。 5。2 设立有明显标志的专供消防使用的消火栓，并且配备施工现场必需的各种消防器材。在施工现场易发生火灾的部位附近,安放干粉灭火器。5.3 对于施工现场中的生活、生产的临时给水管道，在冬施前进行防冻保温检查。6、冬季施工检查 为切实督促各劳务队能够按冬施措施认真实施，决定进行下列检查： 6.1 11月初由第五项目部总工组织各劳务队学习冬施措施，布置冬施任务. 6.2 11月15日以前组织冬施准备工作的检查，包括人员培训、材料供应、冬施设施、措施落实情况等。 6。3 12月下旬，组织冬施工作情况及大寒预防情况检查。 6。4 2月下旬，做一次冬施向常温转化的措施检查。 6。5 冬施期间,项目部各人员经常深入现场，发现问题及时解决。6。6 各劳务队积极收听天气预报,备齐冬施材料，减少骤然降温的损失。6.7 各劳务队根据项目部有关成品保护方案，作好成品保护工作。附录1、土层冻结深度的计算结果 (1) 未保温土冻结深度:计算公式如下（简明施工计算手册之161）Z0=0。28 -0.5 其中 Z0本地区标准冻结深度（m）; Tm-低于0的月平均气温累计值（取连续10年以上的平均值）以正号代入; 冻结期间每天平均负气温： 11月15日12月31日 4 1月1日2月29日 -6 3月1日3月15日 3 冻结121天时（11月15日至次年3月15日):粉质粘土-粘质粉土最大冻结深度928mm.冻结31天时（到2003年12月15日）：砂性土最大冻结深度429mm。附录2、地基越冬保护计算 采用公式 hF= hF，hFi-计算保温层和已有覆盖物的厚度； KF,KFi-保温层和已有覆盖物所用材料的保温影响系数； hF-预计保温维护期间的冻结深度。(1)计算检查井混凝土基础厚度为300mm，垫层混凝土厚度为100mm，应用不同材质保温材料时保温层厚度 已知：根据附录1的计算,武威地区粉质粘土粘质粉土最大冻结深度为928mm； 钢筋混凝土保温系数(地基为砂性土时):K1=1.18 混凝土保温系数(地基为砂性土时）:K1=1.40 松散土的保温系数：K=1.40 草帘的保温系数:K=2.63 基础钢筋混凝土厚度h1=300mm；垫层混凝土厚度h2=100mm；在上述条件下，可防冻深度为： H=K1h1+K2h2 =1。18300+1。40100=494mm928mm1.使用松散土保温时厚度为: （928-494)/1.4=310 mm 取400 mm 即：使用松散土保温时厚度不小于400 mm。2.使用草帘保温时厚度为：（928494）/2.63=165 mm 取200 mm即：使用草帘保温时厚度不小于200 mm.6
