外墙外保温施工方案(粘贴苯板外贴瓷砖).doc

文件编号:JYD－GCB－ 。
外墙外保温体系
（粘贴苯板瓷砖饰面）
施工方案
编制：
审核：
批准:
编制日期：2008年1月30日

地址:北京市大兴区青云店垡上开发区敬业路1号
电话：010—51665803—8238 邮编：102605
传真：010—51665803—8118 网址：www.jingyeda。

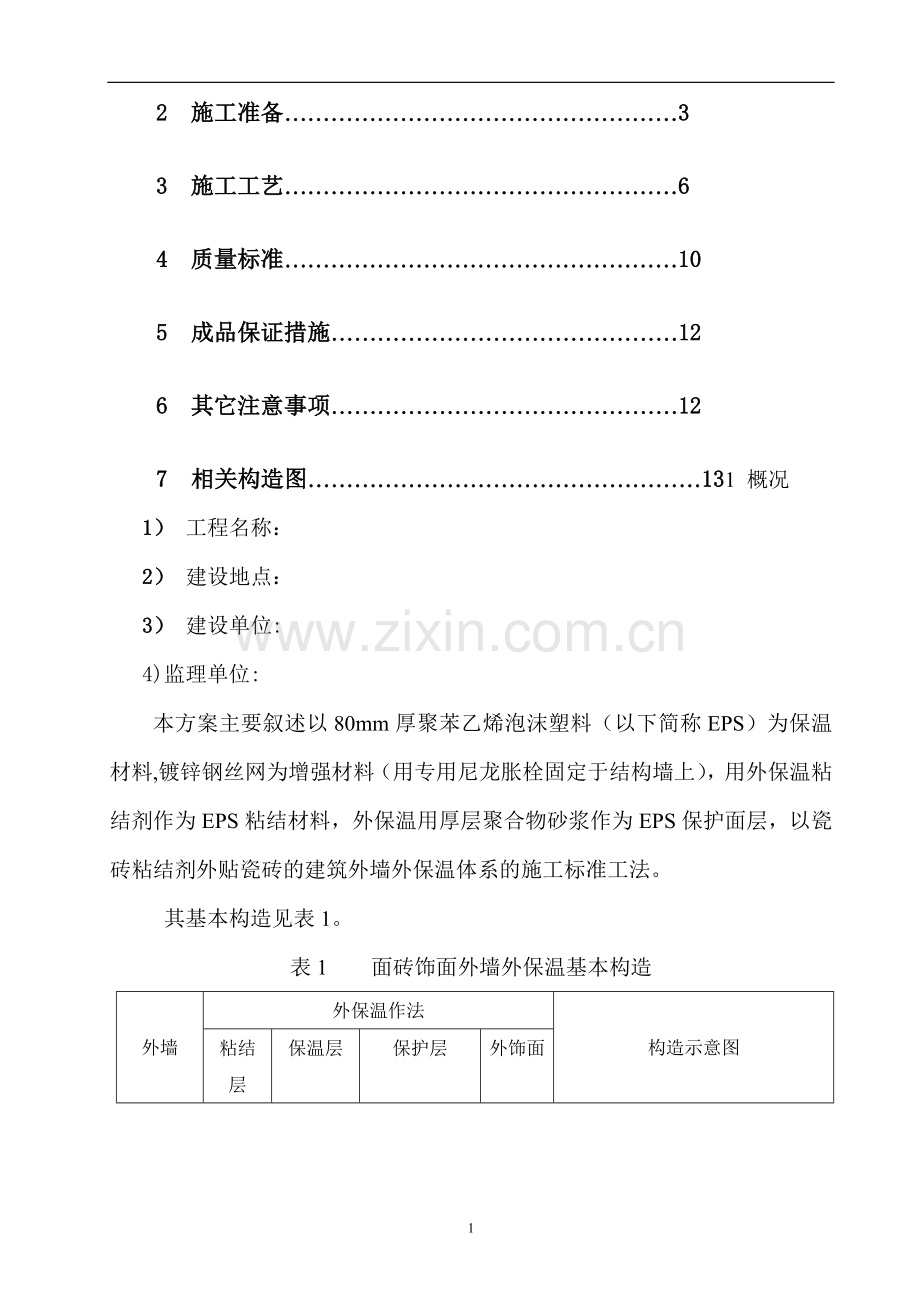

目 录
1 概况¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼ 2
2 施工准备¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼3
3 施工工艺¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼6
4 质量标准¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼10
5 成品保证措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼12
6 其它注意事项¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼12
7 相关构造图¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼131 概况
1） 工程名称：
2） 建设地点：
3） 建设单位:
4)监理单位:
本方案主要叙述以80mm厚聚苯乙烯泡沫塑料（以下简称EPS）为保温材料,镀锌钢丝网为增强材料（用专用尼龙胀栓固定于结构墙上），用外保温粘结剂作为EPS粘结材料，外保温用厚层聚合物砂浆作为EPS保护面层，以瓷砖粘结剂外贴瓷砖的建筑外墙外保温体系的施工标准工法。
其基本构造见表1。
表1　　面砖饰面外墙外保温基本构造
外墙
外保温作法
构造示意图
粘结层
保温层
保护层
外饰面
钢筋混凝土墙、砌块墙或多孔砖墙等
①
外墙外保温粘结剂
②
聚苯乙烯泡沫塑料（EPS）板
③
抹5～10厚聚合物砂浆，内配镀锌钢丝网增强，用胀管螺丝锚固
④
柔性瓷砖粘结剂粘贴面砖
⑤

备注：除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定。
2 施工准备
2.1 材料准备
2.1.1 材料
2。1.1.1 聚苯乙烯泡沫塑料板:应符合《隔热用聚苯乙烯泡沫塑料》（GB10801－89）标准中ZR阻燃型第一类的要求（见表2),板厚应根据节能设计要求确定。
表2 聚苯板技术要求
表面密度
(kg/m3）
导热系数
（w/m·k)
吸水率
％（v/v）
氧指数
(%）
厚度偏差
（mm）
20
≤0。041
≤4
≥30
±3
2。1.1。2 外保温粘接剂和抗裂砂浆技术性能指标需符合表3和4要求。
表3 EPS粘接剂技术性能指标
项 目
性 能 指 标
拉伸胶接强度，Mpa
(与水泥砂浆）
常温常态 　　　　　　　
≥0.70
耐水
≥0。50
耐冻融
≥0.50
抗拉胶接强度，Mpa
（与18±1kg/m3聚苯板）
常温常态 　　　　　　　　
≥0。10且聚苯板破坏
耐水
≥0。10且聚苯板破坏
耐冻融
≥0.10且聚苯板破坏
可操作时间,h
≥2。0
抗压强度/抗折强度
£3.0
表4 厚层聚合物砂浆性能指标
试验项目
性能指标
拉伸胶接强度，Mpa
（预涂界面剂)
原强度
≥0。6
耐温
≥0。4
耐水
≥0。4
耐冻融
≥0。4
可操作时间，h
≥2
柔韧性，28d压折比（抗压强度/抗折强度)
≤3
容重,kg/m3
≤1800
抗裂性（厚度5mm以下）
无裂纹
收缩值
≤0。15％
2。1.1。3 热镀锌钢丝网的性能指标
表5 热镀锌钢丝网的性能指标
项目
单位
指标
工艺
—
热镀锌
丝径
mm
0。7
网孔大小
mm
20´20
焊点抗拉力
N
>65
镀锌层重量
g/m2
122
2。1。1。4 发泡聚乙烯圆棒：用于填塞膨胀缝，作密封膏的隔离材料，其直径按缝宽的1.3倍选用。
2。1。1.5 机械锚固件:专用尼龙胀栓（根据聚苯板的设计厚度采用不同规格）。
2。1.2 工具
壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等.
2。2 施工条件
2。2。1 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》（GBJ301—88）中第五章第三节“混凝土工程”中对多层大模或第六章第一节“砌块工程”中对清水墙的要求。
2.2。2 操作地点环境温度和基底温度不低于5℃;风力不大于5级，雨天不能施工.
2.2.3 清除施工基层上的浮灰、疏松物、油污和其他废弃物.油污用10％NaOH溶液擦洗并用清水冲净。
3 施工工艺
3.1 施工程序
3。1.1 本作法按下列程序施工
基层准备 测量、放线 贴聚苯板 打磨、修理 固定尼龙胀栓 抹底层聚合物砂浆 挂镀锌钢丝网 抹面层聚合物抗裂砂浆 贴外墙瓷砖
3.2 施工要点
3。2。1对新建工程的结构墙体基面必须清理干净,并检验墙面平整度和垂直度。用2m靠尺检查,最大偏差不大于5mm.
3.2.2 粘贴聚苯板
3。2。2。1 聚苯板切割:用电热丝切割器或壁纸刀切割，标准板面尺寸为1200mm×600mm，对角线及板厚误差±3mm,非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
3。2。2.2 粘结剂配制：将干粉粘结剂直接加水（1：0。21～0.24）搅拌均匀后静置3分钟，一次配制量须在2小时内用完。
3.2.2.3 用粘接剂在聚苯板面四周涂抹一圈粘接剂，宽约50mm(粘贴后的）;板心按梅花形布设粘接点,直径约100mm（粘贴后的,见下图），粘贴面积应不小于40％。
3。2。2.4 抹完粘接剂后，立即将板立起就位粘贴（如下图),粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧,碰头缝处不留粘接剂.粘贴聚苯板时应做到上下错缝,每贴完一块板,应及时清除挤出的粘接剂,板间不留间隙，如出现间隙,应用相应宽度的聚苯板填塞.阳角处相邻的墙面所粘聚苯板应交错连接（见下图).
3.2。2。5 聚苯板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。
3。2.3 固定专用尼龙胀栓
按加固图所示的加固点打眼，然后固定专用尼龙胀栓。
胀栓规格根据聚苯板的不同设计厚度,采用不同规格（f8×80、f8×100、f8×135等）；胀栓要求栓尖全部打入基材5cm左右。
3.2.4 抹底层聚合物砂浆
3。2。4.1 聚合物抗裂砂浆配制
应选用专用的厚层聚合物抗裂砂浆。
聚合物抗裂砂浆须用砂浆搅拌机进行搅拌.配制时，先将适量的水倒入砂浆搅拌机中,接着加入干粉料，开启搅拌机，观察料浆的稠度,料浆过稠时适当加水、过稀时适当加干粉料，至合适稠度(约65~75mm，以稍稠为宜)后停止加粉料,再搅拌约2min后暂停搅拌,将搅拌机边缘及搅拌叶片上粘的干粉料刮入搅拌机中,然后再搅拌2~3min即可使用.推荐配比如下:
干粉料:水 » 100：18
一次配料量不宜过多；搅拌好的料浆宜在2小时内用完.放置时间过长以至变干的料浆不得再加水搅拌使用.
（详细情况见材料说明书),
3。2。4.2 抹底层聚合物砂浆
抹灰应在界面剂快干又未干透时进行（界面剂层过干了,粘结强度降低）.
搅拌好的料浆抹于已涂刷界面剂的苯板面上，一次抹灰厚度约在3~5mm。
3.2。5挂镀锌钢丝加强网
门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm×200mm镀锌网进行加强，加强部位于大面网下面（见下图)
3。2.6 铺挂镀锌钢丝网
3。2。6.1 钢丝网要求搭接不小于100㎜，搭结处需有胀栓锚固。
3。2.6.2 钢丝网铺设应平整,不得皱折、翘曲。
3。2。7 抹面层聚合物抗裂砂浆
3。2。7。1 聚合物抗裂砂浆配制
应选用专用的优质干粉聚合物抗裂砂浆。
配制方法同3.2.4。
3。2。7。2 抹面层聚合物砂浆
面层抹灰应在底层砂浆快干而又未干透时进行（若过干了，粘结强度降低）。
搅拌好的料浆抹于已挂好钢丝网的底层砂浆面上,二次抹灰厚度约在3~5mm。抹灰层总厚度应在5～10mm之间,不得过厚.
注意：抹灰过程中,应边抹边收光，其间隔不得过长,否则易拉出裂缝。
3。2。8经过和项目沟通,吸取华纺易城二期施工经验，保温完成面总厚度要控制在8cm。墙面不平的用保温板找平。
3。2.9 细部做法参照《建筑构造图集》88J2—9墙身—外墙保温中做法。
4 质量标准
4。1 保证项目
4.1.1 聚苯板、镀锌钢丝网的规格和各项技术指标，粘接剂、聚合物砂浆的配制原料的质量,必须符合本规程及有关标准的要求.
检验方法：检查出厂合格证或进行复检。
4。1.2 聚苯板必须与墙面粘接牢固，无松动和虚粘现象.
检查数量:按楼每20m长抽查一处(每处3延米长），但不小于3处。检查方法：观察和用手推拉检查。
4.1.3 抗裂砂浆与聚苯板必须粘接牢固，无脱层、空鼓,面层无爆灰和裂缝。
检查数量：同4。1.2;检查方法：用小锤轻击和观察检查。
4。2 基本项目
4.2.1每块聚苯板与墙面的总粘接面积，不得小于40%.
检查数量：按楼层每20m长抽查一处，但不小于3处,每处检查不小于2块.
检查方法：尺量检查取其平均值;注：检查应在粘接剂凝结前进行。
4。2。2 尼龙胀塞尖全部进入结构墙体。
检查数量：同4。2.1
4.2。3 聚苯板安装应上下错缝。各聚苯板间应挤紧拼严，不得有碰头灰。超出2㎜的缝隙应用聚苯薄片填塞.
检查数量：同4.2。1；检查方法：观察检查。
4.3 允许偏差项目
4.3。1 聚苯板粘贴允许误差应符合表6的规定。
表6聚苯板安装的允许偏差及检查方法
项次
项目
允许偏差（mm）
检查方法
1
表面平整
3
用2m靠尺和楔形塞尺检查
2
垂直度
每层
3
用2m托线板检查
全高
H/1000且£20
用经纬仪或吊线和尺量检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用200mm方尺检查
5
接缝高差
1。5
用直尺和楔形塞尺检查
注：h为墙全高；检查数量：同4。2。1。
4.3.2 保温墙面层执行国家《建筑装饰工程施工及验收规范》中“一般抹灰工程”的规定。
一般抹灰质量的允许偏差
项次
项目
允许偏差（mm)
检查方法
1
表面平整
4
用2m靠尺和楔形塞尺检查
2
立面垂直度
4
用2m托线板检查
3
阴阳角垂直
4
用2m托线板检查
4
阴阳角方正
4
用200mm方尺检查
4。3.3 外墙饰面砖施工质量应执行国家《建筑装饰工程施工及验收规范》中“饰面工程质量”的规定
饰面工程质量允许偏差（外墙面砖）
项次
项目
允许偏差(mm)
检查方法
1
表面平整
2
用2m靠尺和楔形塞尺检查
2
立面垂直度
3
用2m托线板检查
3
接逢高低
1
用直尺和楔形塞尺检查
4
阳角方正
2
用200mm方尺检查
5
接逢宽度
+0。5
用直尺检查
6
接逢平直
3
用5m线检查，不足5m,拉通线检查
7
墙裙上口平直
2
5 成品保护措施
5。1.1 施工中各专业工种应紧密配合，合理安排工序,严禁颠倒工序作业。
5.1。2 应防止重物撞击墙面。
6 其它注意事项
6.1。1 各种材料应分类存放并挂牌标明材料名称，不得用错.
6。1。2 暑天施工时,若粘结剂及罩面剂凝结过快，应适当安排不同作业面的作业时间，尽量避开日光曝晒时段。
6.1.3 粘接剂、抗裂砂浆及瓷砖胶宜用机器搅拌，用毕清理干净，
6。1.5 应严格遵守有关安全操作规程,实现安全生产和文明施工。
7 相关构造图
