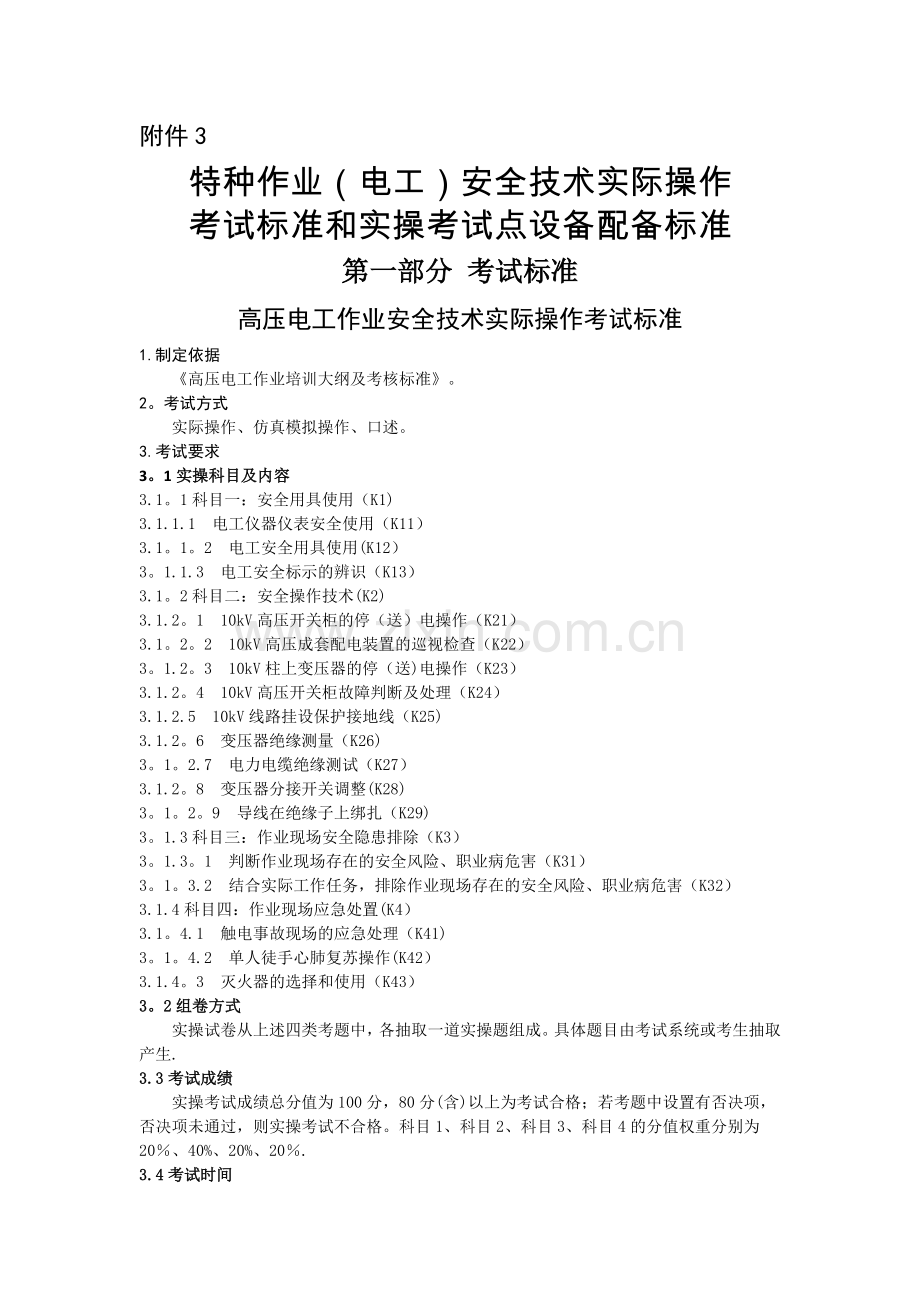

特种作业(电工)安全技术实际操作.doc_第1页
第1页 / 共57页

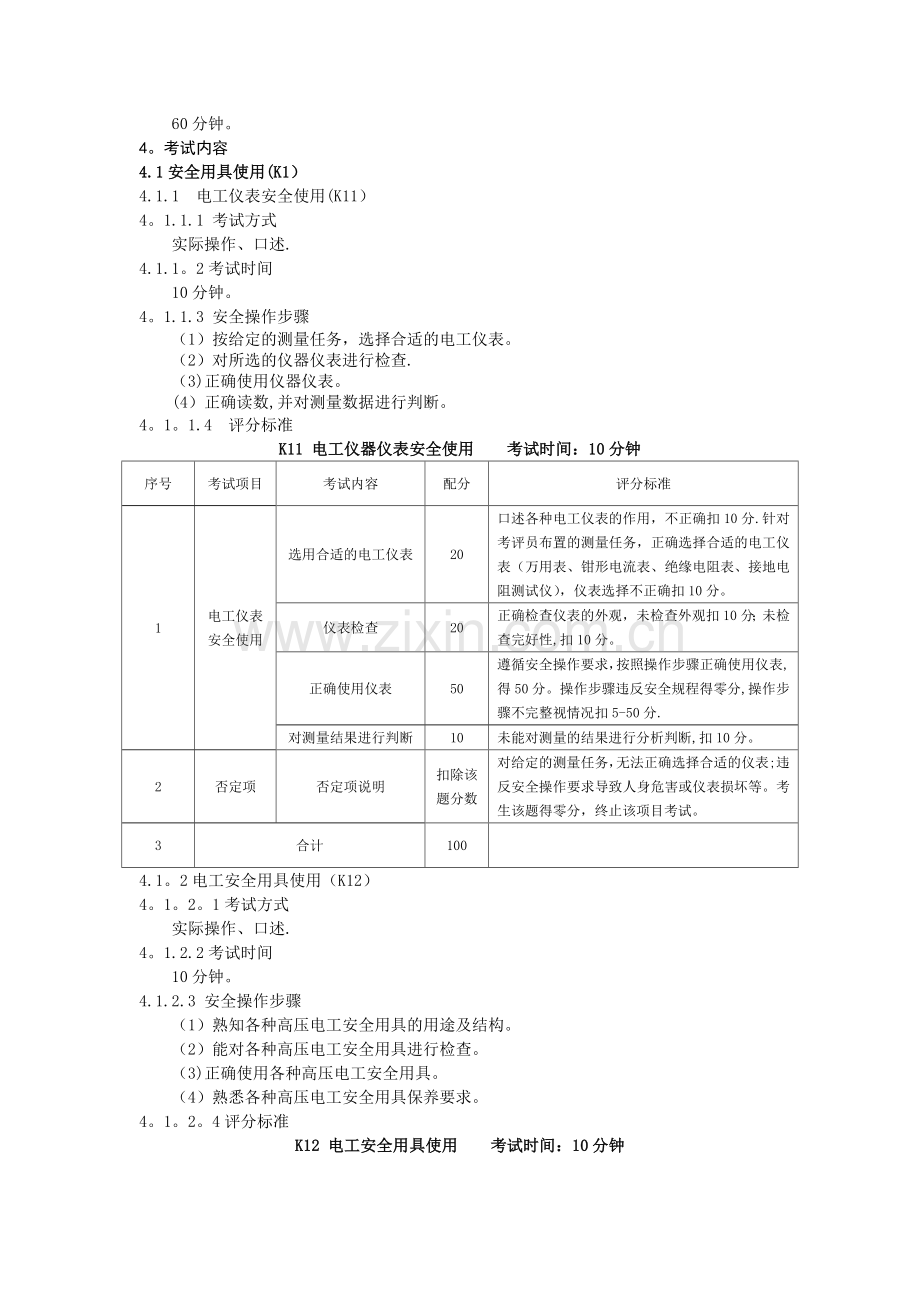

特种作业(电工)安全技术实际操作.doc_第2页
第2页 / 共57页
特种作业(电工)安全技术实际操作.doc_第3页
第3页 / 共57页
特种作业(电工)安全技术实际操作.doc_第4页
第4页 / 共57页
特种作业(电工)安全技术实际操作.doc_第5页
第5页 / 共57页
点击查看更多>>
资源描述

1、附件3特种作业(电工)安全技术实际操作考试标准和实操考试点设备配备标准第一部分 考试标准高压电工作业安全技术实际操作考试标准1.制定依据高压电工作业培训大纲及考核标准。2。考试方式实际操作、仿真模拟操作、口述。3.考试要求3。1实操科目及内容3.1。1科目一:安全用具使用(K1)3.1.1.1 电工仪器仪表安全使用(K11)3.1。1。2 电工安全用具使用(K12)3。1.1.3 电工安全标示的辨识(K13)3.1。2科目二:安全操作技术(K2)3.1.2。1 10kV高压开关柜的停(送)电操作(K21)3.1。2。2 10kV高压成套配电装置的巡视检查(K22)3。1.2。3 10kV柱上变

2、压器的停(送)电操作(K23)3.1.2。4 10kV高压开关柜故障判断及处理(K24)3.1.2.5 10kV线路挂设保护接地线(K25)3.1.2。6 变压器绝缘测量(K26)3。1。2.7 电力电缆绝缘测试(K27)3.1.2。8 变压器分接开关调整(K28)3。1。2。9 导线在绝缘子上绑扎(K29)3。1.3科目三:作业现场安全隐患排除(K3)3。1.3。1 判断作业现场存在的安全风险、职业病危害(K31)3。1。3.2 结合实际工作任务,排除作业现场存在的安全风险、职业病危害(K32)3.1.4科目四:作业现场应急处置(K4)3.1。4.1 触电事故现场的应急处理(K41)3。1。

3、4.2 单人徒手心肺复苏操作(K42)3.1.4。3 灭火器的选择和使用(K43)3。2组卷方式实操试卷从上述四类考题中,各抽取一道实操题组成。具体题目由考试系统或考生抽取产生.3.3考试成绩实操考试成绩总分值为100分,80分(含)以上为考试合格;若考题中设置有否决项,否决项未通过,则实操考试不合格。科目1、科目2、科目3、科目4的分值权重分别为20、40%、20%、20.3.4考试时间60分钟。4。考试内容4.1安全用具使用(K1)4.1.1 电工仪表安全使用(K11)4。1.1.1 考试方式实际操作、口述.4.1.1。2考试时间10分钟。4。1.1.3 安全操作步骤(1)按给定的测量任务

4、,选择合适的电工仪表。(2)对所选的仪器仪表进行检查.(3)正确使用仪器仪表。(4)正确读数,并对测量数据进行判断。4。1。1.4 评分标准K11 电工仪器仪表安全使用 考试时间:10分钟序号考试项目考试内容配分评分标准1电工仪表安全使用选用合适的电工仪表20口述各种电工仪表的作用,不正确扣10分.针对考评员布置的测量任务,正确选择合适的电工仪表(万用表、钳形电流表、绝缘电阻表、接地电阻测试仪),仪表选择不正确扣10分。仪表检查20正确检查仪表的外观,未检查外观扣10分;未检查完好性,扣10分。正确使用仪表50遵循安全操作要求,按照操作步骤正确使用仪表,得50分。操作步骤违反安全规程得零分,操

5、作步骤不完整视情况扣5-50分.对测量结果进行判断10未能对测量的结果进行分析判断,扣10分。2否定项否定项说明扣除该题分数对给定的测量任务,无法正确选择合适的仪表;违反安全操作要求导致人身危害或仪表损坏等。考生该题得零分,终止该项目考试。3合计1004.1。2电工安全用具使用(K12)4。1。2。1考试方式实际操作、口述.4。1.2.2考试时间10分钟。4.1.2.3 安全操作步骤(1)熟知各种高压电工安全用具的用途及结构。(2)能对各种高压电工安全用具进行检查。(3)正确使用各种高压电工安全用具。(4)熟悉各种高压电工安全用具保养要求。4。1。2。4评分标准K12 电工安全用具使用 考试时

6、间:10分钟序号考试项目考试内容配分评分标准1高压电工安全用具使用安全用具的用途及结构30口述高压电工安全用具(高压验电器、绝缘手套、绝缘靴、绝缘操作杆、防护眼镜、绝缘夹钳、绝缘垫、携带型接地线、脚扣、安全带、安全帽、放电棒、登高板等用品中抽考三种)的作用及使用场合,叙述有误扣315分。口述各种高压电工安全用具的结构组成,叙述有误扣3-15分。安全用具的检查15正确检查外观,未检查外观扣5分。未检查合格证有效期,扣5分。未检查可使用性,扣5分。正确使用安全用具40遵循安全操作规程,按照操作步骤正确使用安全用具.操作步骤违反安全规程得零分,步骤不完整,操作步骤不完整视情况扣540分。安全用具的保

7、养15未正确叙述所选安全用具的保养要点,扣3-15分。2合计1004.1.3 电工安全标示的辨识(K13)4.1。3.1考试方式实际操作、口述.4.1。3。2考试时间10分钟。4.1.3.3 安全操作步骤(1)熟悉高压电工作业常用的安全标示。(2)能对指定的安全标示进行用途解释。(3)能对指定的作业场景正确布置相关的安全标示。4.1.3.4评分标准K13 电工安全标示的辨识 考试时间:10分钟序号考试项目考试内容配分评分标准1常用的安全标示的辨识熟悉常用的安全标示20指认图片上所列的安全标示 (5个),全对得20分,错一个扣4分。常用安全标示用途解释20能对指定的安全标示(5个)用途进行说明,

8、并解释其用途,错一个扣4分。2正确布置安全标示60按照指定的作业场景,正确布置相关的安全标示(2个)。选错标示一个扣20分,摆放位置错误一个扣10分。3合计1004.2 安全操作技术(K2)4.2。1 10kV高压开关柜的停(送)电操作(K21)4。2.1.1 考试方式实际操作、仿真模拟操作。4.2。1.2 考试时间30分钟。4。2.1.3 安全操作步骤(1)按照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作票的步骤正确操作。(4)操作结束后,对操作质量进行检查。4。2。1.4评分标准K21 10kV高压开关柜的停(送)电

9、操作 考试时间:30分钟序号考试项目考试内容配分评分标准110kV高压开关柜的停(送)电操作正确填写操作票30按照作业任务要求正确填写操作票,操作票填写不规范,视情况扣230分。安全意识20未正确选择所需的安全用具,扣5分;未做好个人防护,扣5分;未执行模拟倒闸操作,扣5分;未核对设备的位置、名称、编号和运行方式,扣5分。操作技能50遵循安全操作规程,操作步骤正确。停送电时,拉合隔离开关前应检查断路器处于分闸位置,停电时,要把接地开关合上,操作正确,少检查、少操作一个扣5分.停送电时,操作隔离开关和断路器的顺序应正确,若错误扣50分。每操作完一步,要检查隔离开关和断路器的操作状态,少检查一个扣

10、5分.全部操作顺序要正确流畅.不流畅扣6分,出现大的操作错误扣50分。储能装置储能完毕后电源开关要复位,未复位,扣5分。送电时,要通过电压转换开头来检查电压,未检查扣5份.在规定时间内操作完成,并检查一次设备。超时扣5-10分,未检查扣5分。2否定项操作票填写扣除该题分数针对操作任务正确填写操作票,若操作票填写不正确,不准操作,考生该题得分为零分,终止该项目的考试。3合计1004。2.2 10kV高压成套配电装置的巡视检查(K22)4.2.2。1考试方式实际操作、口述.4。2.2。2考试时间30分钟。4.2.2。3 安全操作步骤(1)按照作业任务要求正确选择安全用具,做好个人防护工作。(2)遵

11、守安全规程,正确巡查高压配电室.(3)对高压开关设备进行绝缘电阻测试。(4)正确填写高压配电室运行日志.4。2.2.4评分标准K22 10kV高压成套配电装置的巡视检查 考试时间:30分钟序号考试项目考试内容配分评分标准110kV高压成套配电装置的巡视检查安全意识20首先准备好该项操作所需的安全用具,并进行检验,未准备所需安全用具或未检验扣3-10分。未能做好个人防护,带上安全帽、戴绝缘手套和穿绝缘靴(除巡视中),扣210分。操作技能60遵守电力安全规程,巡视高压配电室,核对设备的位置、名称、编号,未正确说出设备所处的状态及运行方式,扣3-15分。未正确说出高压配电室的运行检查及维护要点,扣5

12、15分。未正确说出高压开关柜所有指示灯及控制开关的作用,扣510分。熟知高压开关设备正常运行的气象条件,在特殊气象条件下如何确保设备正常运行,依据熟知程度扣010分。超时扣510分.填写运行日志20根据当前设备运行情况,正确填写高压配电室运行日志.错一项扣3分.2合计1004。2。3 10kV柱上变压器的停(送)电操作(K23)4.2.3.1考试方式实际操作、口述。4。2。3。2考试时间30分钟.4.2.3.3 安全操作步骤(1)按照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作票的步骤正确操作。(4)结束操作任务后,对设

13、备进行检查。4。2.3.4评分标准K23 10kV柱上变压器的停(送)电操作考试时间:30分钟序号考试项目考试内容配分评分标准110kV柱上变压器的停(送)电操作正确填写操作票25按照作业任务要求正确填写操作票,操作票填写不规范的,视情况扣225分。安全意识20未能准备好该项操作所需的安全用具并进行检验,扣2-5分。未能做好个人防护,未戴上安全帽、护目镜、绝缘手套和未穿绝缘靴,扣2-5分。要持操作票在模拟系统模拟操作一次,未核对设备的位置、名称、编号和运行方式,扣510分.操作技能55遵循安全操作规程,按照操作步骤正确。拉、合跌落式熔断器的操作操作顺序不正确,扣550分。操作跌落式熔断器合闸时

14、要检查合闸牢固。不检查,扣10分。在拉、合跌落式熔断器操作时,不允许跌落式熔断器落地,落地一个扣10分。跌落式熔断器的熔丝安装工艺要正确,不正确扣510分。全部操作顺序要正确流畅。不流畅扣5分,出现大的操作错误扣50分。在规定时间内操作完成,并检查一次设备,不检查确认扣5分。超时扣510分。2否定项否定项说明扣除该题分数针对操作任务正确填写操作票,若操作票填写不正确,不准操作,考生该题得分为零分,终止该项目的考试。3合计1004。2.4 10kV高压开关柜故障判断及处理(K24)4。2。4.1考试方式实际操作、口述.4。2.4.2考试时间30分钟。4.2。4.3 安全操作步骤(1)按照作业任务

15、要求正确选择安全用具,做好个人防护工作.(2)按照高压开关柜中保护装置报警信息判断故障类型和故障回路。(3)遵循安全操作规程,把高压开关柜从运行状态转为检修状态。(4) 结束操作任务后,对设备进行检查。4。2.4.4评分标准K24 10kV高压开关柜故障判断及处理考试时间:30分钟序号考试项目考试1内容配分评分标准110kV高压开关柜故障判断及处理安全意识20未能准备好该项操作所需的安全用具并进行检验,扣25分。未能做好个人防护,未戴安全帽、护目镜、绝缘手套和未穿绝缘靴,扣25分。要持操作票在模拟系统模拟操作一次,未核对设备的位置、名称、编号和运行方式,扣510分.故障分析25未能正确观察高压

16、开关柜保护装置的报警信息,扣5分。未能依据信号指示正确判断故障类型,扣15分.故障处理55遵循安全操作规程,按照操作步骤正确.倒闸时,操作顺序应正确流畅,操作出现错误,视情况扣5-55分。在转检修状态后应把合闸电源和控制电源的熔断器(控制开关)取下,漏取一个扣10分。在规定时间内能正确操作完成,超时扣5-10分。2合计1004。2.5 10kV线路挂设保护接地线(K25)4.2.5.1考试方式实际操作、口述。4。2。5。2考试时间30分钟.4。2.5.3 安全操作步骤(1)按照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作

17、票的步骤正确操作。(4)结束操作任务后,对设备进行检查。4。2.5.4评分标准K25 10kV线路挂设保护接地线 考试时间:30分钟序号考试项目考试内容配分评分标准110kV线路挂设保护接地线工作前准备及检查30工作前准备:穿工作服;穿绝缘鞋;正确戴好安全帽;系好安全带;传递绳;工具带;个人工具;保护接地线;高压验电器.每缺少一项工具扣1分,不正确带安全帽与安全带扣5分。工作前的检查:登杆前检查杆根与拉线。登杆工具的检查,对登杆工具进行冲击试验。验电器与保护地线使用前检查,确定其完好。核对现场设备名称编号,明确断路器与隔离开关确在断开位置.未作检查一项扣3分,未作试验扣2分。操作技能55挂地线

18、过程:登杆:要动作规范、熟练,工作位置确定:要站位合适,安全带系绑正确。验电:带绝缘手套方法正确。接地线装设:先接接地端后接导线端,逐相挂设,操作熟练。不熟练扣5分,不用绳索传递材料扣10分,位置过高、过矮扣5分,顺序错误扣15分。出错一次5分。工作终结验收:接地线与导线连接可靠,没有缠绕现象。操作人身不碰触接地线。接地棒在地下深度不小于600mm。连接不可靠一次10分,碰触地线一次扣10分,接地体深度不够扣10分。文明作业15工作前做危险点分析,并有预控措施。操作过程中无跌落物。工作完毕清理现场,交还工器具。没进行危险点分析扣5分,跌落物一次扣5分,没清理现场、交还工器具扣5分。2合计100

19、4.2。6 变压器绝缘测量(K26)4。2。6.1考试方式实际操作。4。2.6。2考试时间30分钟。4。2。6.3 安全操作步骤(1)选择测量用仪器、工具。(2)检查仪器。(3)测试前检查.(4)测试前拆线。(5)接线。(6)测量与读数。(7)绝缘表拆线及放电。(8)计算与判断。(9)结束操作任务后,对仪器检查归位。4。2.6。4评分标准K26 变压器绝缘测量 考试时间:30分钟序号考试项目考试内容配分评分标准1变压器绝缘测量工作准备及检查30工作准备:正确选择兆欧表及工具;检查兆欧表,接线开路摇动兆欧表到额定转速,指针至,接线短路摇动兆欧表到额定转速,指针至0。每错一项扣515分.工作检查:

20、检查试验变压器的实际情况,对变压器的高、低压桩头进行验电、放电,确定试验变压器的安全距离;断开与变压器桩头的所有接线(包括变压器的工作接地线)。每错一项扣5-15分。操作技能55接线:将变压器高压、低压桩头分别短接,测高压绕组对低压绕组及地绝缘电阻时,将低压绕组接地,兆欧表“E接地,“L”端通过测试线接高压绕组,测试线需悬空与接地线要分开,反之则相反。操作错误扣5-20分。测量与读数:将表放于平坦处手摇动摇把,转速为120r/min匀速(1分钟),指针稳定后读数。操作错误扣515分.绝缘表拆线及放电:工作结束后,应先断开“L”端的引线,再停止摇动手柄,利用放电棒对被测绕组进行有效放电,反之相同

21、.操作错误扣520分。文明作业15清理现场,能按有关规定进行操作;工作完毕后交还工器具、仪表,器具、仪表并无损坏。现场清理不干净或未清理扣510分,未交还器具、仪表扣2-5分。2合计1004。2。7 电力电缆绝缘测试(K27)4。2。7。1考试方式实际操作.4.2。7.2考试时间30分钟。4。2.7.3 安全操作步骤(1)选择工器具。(2)检查仪器.(3)接线.(4)测量。(5)记录、换算。(6)清理现场。4.2.7.4评分标准K27 电力电缆绝缘测试 考试时间:30分钟序号考试项目考试内容配分评分标准1电力电缆绝缘测试工作准备30正确选择工器具;按照正确方法检查仪器,进行调零。每错一项扣51

22、5分。操作技能55接线:表计正确接线;测量过程:分别测量,各步测量中的注意事项,正确读数;记录、换算:记录被测的温度,根据温度进行换算,测量结果分析。每错一项扣5-15分。文明作业15按有关规定清理现场;交还工器具、仪表,器具、仪表并无损坏。现场清理不干净或未清理扣5-10分,未交还器具、仪表扣25分。2合计1004。2.8 变压器分接开关调整(K28)4。2。8。1考试方式实际操作。4.2。8.2考试时间30分钟。4.2.8。3 安全操作步骤(1)正确穿戴工作服、安全帽等。(2)填写操作票.(3)选择工器具、施工材料。(4)调节分接开关。(5)测量直流电阻。(6)结果分析。(7)清理现场。4

23、.2.8。4评分标准K28 变压器分接开关调整 考试时间:30分钟序号考试项目考试内容配分评分标准1变压器分接开关调整工作准备15工作前准备:穿工作服;穿绝缘鞋;正确戴好安全帽。每错一项工具扣25分。按照作业任务要求正确填写操作票,操作票填写不规范,视情况扣2-5分.选择工器具、施工材料,满足施工要求.每错一项扣2-5分.操作技能80调节分接开关:接头调节不符合检修工艺要求扣5-20分;处理方法及工具使用不正确一项扣5-10分;连接不牢固扣5-10分.测量直流电阻:操作不熟练扣10分,未按正确顺序操作扣10-30分.结果分析:未正确判断分析扣10分。文明作业5清理现场,交还工器具,按有关规定进

24、行操作。现场未清理或清理不干净扣25分。2否决项否决项说明扣除该题分数操作票填写不正确,考生该题得分为零分,终止该项目的考试.3合计1004。2。9 导线在绝缘子上绑扎(K29)4。2。9。1考试方式实际操作。4。2。9。2考试时间30分钟。4.2.9。3 安全操作步骤(1)正确穿戴工作服、安全帽等。(2)铝包带、扎线选用与外观检查。(3)导线在绝缘子上绑扎.(4)清理现场。4。2。9.4评分标准K29 导线在绝缘子上绑扎 考试时间:20分钟序号考试项目考试内容配分评分标准1导线在绝缘子上绑扎工作准备15工作前准备:穿工作服;穿绝缘鞋;正确戴好安全帽。每错一项工具扣2-5分。铝包带、扎线选用与

25、外观检查,满足现场工作需要,每错一项扣510分。工作过程80裸导体上缠绕铝包带方法正确,长度合适。铝包带缠绕方法,铝包带缠绕长度、缠绕方向不正确扣530分。导线在绝缘子侧向绑扎方法正确,缠绕方向与导线外股绞制方向一致,缠绕长度两端各大于绑扎点30。绑扎松动、不紧密扣10分,绑扎方法错误扣1025分;双十字绑扎方法正确,绑扎牢固紧密,铝包带两端预留长度大于或小于30扣10分。绑扎不牢固、不紧密扣10分,双十字绑扎法不正确扣10-25分. 文明作业5清理现场,交还工器具,按有关规定进行操作.现场未清理或清理不干净扣2-5分。2合计1004.3作业现场安全隐患排除(K3)4。3。1判断作业现场存在的

26、安全风险、职业病危害(K31)4。3.1。1考试方式口述。4。3.1.2考试时间10分钟。4。3。1.3安全操作步骤依据提供的作业现场图片和视频,指出其中存在的安全风险和和职业病危害,具体可能涉及如下:(1)现场作业时个人防护措施没做好;(2)作业现场乱拉电线或用电方法不安全;(3)现场作业时未放置相应的安全标示:如设备检修时,高压开关操作把手未挂“有人工作,禁止合闸标示牌;(4)高压带电设备未规划安全区域,未悬挂“止步,高压危险!标志牌;(5)倒闸操作时存在操作错误项;(6)应急处理方法不当;(7)作业现场工具乱摆放;(8)高低压配电房未配置灭火器材。4.3.1.4评分标准K31判断作业现场

27、存在的安全风险、职业病危害 考试时间:10分钟序号考试项目考试内容配分评分标准1判断作业现场存在的安全风险、职业病危害观察作业现场图片或视频,明确作业任务或用电环境25通过观察作业现场图片或视频,口述其中的作业任务或用电环境,不正确扣525分。安全风险和职业病危害判断75口述其中存在的安全风险及职业病危害,少指出一个扣15分,扣完为止。2合计1004.3。2 结合实际工作任务,排除作业现场存在的安全风险、职业病危害(K32)4。3.2.1考试方式实际操作、口述。4。3。2。2考试时间10分钟。4。3.2.3安全操作步骤(1)明确作业任务,做好个人防护;(2)观察作业现场环境;(3)排除作业现场

28、存在的安全风险;(4)进行安全操作.4.3.2.4评分标准K32结合实际工作任务,排除作业现场存在的安全风险、职业病危害考试时间:10分钟序号考试项目考试内容配分评分标准1结合实际工作任务,排除作业现场存在的安全风险、职业病危害个人安全意识20未能明确作业任务,做好个人防护,视情况扣5-20分.风险排除50观察作业现场环境,排除作业现场存在的安全风险,少每排除一个扣15分。若未排除项会影响操作时人身和设备的安全,则扣50分。2安全操作安全操作30口述该项操作的安全规程。每少说一条扣5分。3合计1004。4作业现场应急处置(K4)4.4.1 触电事故现场的应急处理(K41) 考试内容详见通用部分

29、。4.4.2单人徒手心肺复苏操作(K42)考试内容详见通用部分.4.4。3灭火器的选择和使用(K43)考试内容详见通用部分。电力电缆作业安全技术实际操作考试标准1。制定依据电力电缆作业培训大纲及考核标准。2。考试方式实际操作、仿真模拟操作、口述。3.考试要求3.1实操科目及内容3.1.1科目一:安全用具使用(K1)3.1。1.1 10kV三芯铠装电力电缆绝缘摇测(K11)3。1。1。2 10kV验电器检查、使用与保管(K12)3.1.1.3 电工安全标示的辨识(K13)3.1。2科目二:安全操作技术(K2)3。1.2.1 电力电缆线路核相操作(0。4kV系统)(K21)3。1.2。2 电力电缆

30、安全施工中各种绳扣的打结操作(K22)3.1。2。3 电力电缆型号截面识别(K23)3。1.2.4 电缆终端头的制作安装(K24)3。1。2。5 10kV电力电缆户内热缩终端头制作(K25)3.1。2.6 10kV电力电缆户内冷缩终端头安全操作(K26)3.1.2.7 10kV线路挂设保护接地线(K27)3。1.3科目三:作业现场安全隐患排除(K3)3.1.3.1 判断作业现场存在的安全风险、职业病危害(K31)3.1。3.2 结合实际工作任务,排除作业现场存在的安全风险、职业病危害(K32)3.1。4科目四:作业现场应急处置(K4)3.1。4。1 触电事故现场的应急处理(K41)3。1.4。

31、2 单人徒手心肺复苏操作(K42)3。1。4。3 灭火器的选择和使用(K43)3.2组卷方式实操试卷从上述四类考题中,各抽取一道实操题组成。具体题目由考试系统或考生抽取产生。3。3考试成绩实操考试成绩总分值为100分,80分(含)以上为考试合格;若考题中设置有否决项,否决项未通过,则实操考试不合格。科目1、科目2、科目3、科目4的分值权重分别为20%、40%、20、20%。3.4考试时间125分钟。4.考试内容4。1安全用具使用(K1)4。1.1 10kV三芯铠装电力电缆绝缘摇测(K11)4。1.1.1 考试方式实际操作、口述.4。1.1.2考试时间15分钟.4.1.1。3 安全操作步骤(1)

32、按给定的测量任务,选择合适的电工仪表。(2)对所选的仪表进行检查。(3)根据操作项目正确使用仪表进行0。4kV系统核相。(4)正确读数,并对测量数据进行判断。4.1。1。4 评分标准K11 10kV三芯铠装电力电缆绝缘摇测 考试时间:15分钟序号考试项目考试内容配分评分标准110kV三芯铠装电力电缆绝缘摇测选用2500V兆欧表20按给定的测量任务,选择合适的电工仪表。选择不正确扣20分。兆欧表检查20检查兆欧表外观及测量线是否完好,未检查外观扣5分,未检查完好性扣5分。检查开短路试验是否合格,未检查扣10分.绝缘测量过程50做好个人安全防护:穿绝缘鞋、长袖工作服、戴安全帽、带干净线手套,未做好

33、个人安全防护扣1-5分。进行测量前安全准备:电缆应停电、验电、放电、挂接地线、挂标识牌,拆除两端电源线,擦净线端及附近,操作步骤违反安全规程或操作步骤不完整视情况扣5-10分。摇测项目为相对相及铠装的绝缘:三芯电缆摇测三次,测试不正确扣5分.摇测A对BC及铠装的绝缘:把BC及铠装短连后接于E.用裸铜线在A相线芯绝缘层外绕35圈,再用带绝缘皮的,操作不正确扣5分。软铜线接于G。表先转、再搭接L线,逐渐加速至每分钟120转。指针稳定后记录读数。先撤L线再停摇.放电后拆线、摇下一项目。操作不正确扣5分.分别摇测B对AC和C对AB及铠装的绝缘。操作不正确视情况扣1030分。对测量结果进行判断10绝缘合

34、格值均不低于400兆欧,不符合要求扣5-10分。2否定项否定项说明扣除该题分数对给定的测量任务,无法正确选择合适的仪表,违反安全操作导致自身或仪表处于不安全状态等,考生该题得分零分,终止该项目考试.3合计1004.1.2 10kV验电器检查、使用与保管(K12)4.1。2。1考试方式实际操作、口述。4.1.2。2考试时间10分钟.4。1.2.3 安全操作步骤(1)熟知10kV验电器的用途及结构。(2)能对10kV验电器进行检查。(3)正确使用10kV验电器。(4)熟悉10kV验电器保养要求.4.1.2.4评分标准K12 10kV验电器检查、使用与保管 考试时间:10分钟序号考试项目考试内容配分

35、评分标准110kV验电器使用10kV验电器的用途及结构10判定设备或线路导体是否带电,叙述有误扣2-5分。叙述验电器的机构,叙述有误扣2-5分。10kV验电器的检查25检查验电器外观是否完好、连接是否牢固,未检查扣5分。检查电压等级是否相符、是否有合格证、有效期半年,未检查扣3-10分。自检电路是否正常,未检查扣10分。 正确使用10kV验电器60验电必须穿长袖工作服、穿绝缘靴、戴绝缘手戴安全帽,未做好个人安全防护扣10分.高压验电必须有专人监护,如无专人监护扣5分.正式验电前必须在已知带电体上检验验电器作用良好,未检查扣15分。必须逐相验电,手握部分应在护环以下,未按规程操作扣15分。验电时

36、必须注意保持安全距离,不符合安全距离扣15分。10kV验电器的保养5验电器使用完毕,应放入专用盒内,并置于干燥场所保管,未按要求操作扣5分。2合计1004.1。3电工安全标示的辨识(K13)4.1。3。1考试方式口述。4.1.3。2考试时间10分钟.4。1。3。3 安全操作步骤(1)熟悉电力电缆作业常用的安全标示。(2)能对指定的安全标示牌用途正确解释。(3)能对指定的作业场景正确布置相关的安全标示。4.1。3.4评分标准K13 电工安全标示的辨识 考试时间:10分钟序号考试项目考试内容配分评分标准1常用的安全标示的辨识熟悉常用的安全标示20指认图片上所列的安全标示 (5个),错一个扣4分。常

37、用安全标示用途解释20能对指定的安全标示(5个)用途进行说明,并解释其用途,错一个扣4分。2正确布置安全标示60按照指定的作业场景,正确布置相关的安全标示(2个)。摆放位置错误一个扣10分,选错标示一个扣30分。3合计1004。2 安全操作技术(K2)4.2.1 电力电缆线路核相操作(0.4kV系统)(K21)4。2.1.1 考试方式实际操作,仿真模拟操作。4。2。1.2 考试时间15分钟。4。2.1.3 安全操作步骤(1)按照作业任务要求正确选择安全用具,做好个人防护工作.(2)遵循安全操作规程,按照规定步骤正确操作。(3)操作结束后,对操作质量进行检查。4.2。1。4评分标准K21 电力电

38、缆线路核相操作(0.4kV系统) 考试时间:15分钟序号考试项目考试内容配分评分标准1电力电缆线路核相(考核0。4kV系统)核相前的准备30两人操作并设专人监护,不符合要求扣10分。操作者必须穿长袖工作服、穿绝缘靴、戴绝缘手戴安全帽,未做好个人安全防护扣10分。万用表一块,测量线长短合适、绝缘良好,不符合要求扣10分。操作过程70两名操作人必须在监护人统一指令下操作,其中任何一名操作者不按统一指令操作扣30分。操作者一人手持一只表笔碰触已知相位电源一相线,另一人手持另一表笔逐相碰触未知电源三根相线.当电压表指示值近似为线电压时表示不同相,电压表指示值近似为零时表示同相,应立即作出同相位标记,操

39、作步骤不完整视情况扣5-30分。三相逐一核对共核九次,完成核相工作,不符合要求扣10分。2否定项否定项说明扣除该题分数两名操作人必须在监护人统一指令下操作,无此安全意识无法保证核相安全进行,考生该题得零分,终止该项目考试。3合计1004.2。2 电力电缆安全施工中各种绳扣的打结操作(K22)4.2.2。1考试方式实际操作、口述。4。2.2。2考试时间15分钟。4.2.2。3 安全操作步骤(1)按照作业任务要求正确选择安全用具,做好个人防护工作。(2)遵守安全规程,安考官要求正确进行绳索结扣。4。2。2.4评分标准K22 电力电缆安全施工中各种绳扣的打结操作考试时间:15分钟序号考试项目考试内容

40、配分评分标准1电力电缆安全施工中各种绳扣的打结操作操作前的准备20操作者必须穿长袖工作服、穿绝缘鞋、戴干净线手套、戴安全帽,未做好个人安全防护扣35分.准备纱绳、麻绳、棕绳及尼龙绳,否则扣35分.金属吊钩一个,否则扣5分。木质或金属长方体一段,否则扣5分.操作技能60叙述电力电缆施工常用绳结种类,叙述不正确扣5分.叙述不同绳结所适用的对应场合,叙述不完整或不正确扣5-10分。根据考官指定方式正确进行结扣,操作不正确扣1030分。结扣后检查捆绑应牢固,未检查15分。安全注意事项20捆绑时应注意环境安全,错误扣5分。捆绑时应注意人身安全,错误扣5分.必须保证捆绑绝对牢固,错误扣10分。2合计100

41、4。2。3电力电缆型号截面识别(K23)4.2.3.1考试方式实际操作、口述.4。2。3。2考试时间15分钟。4.2.3。3 器材准备(1)准备10段不同规格型号电力电缆。(2)金属吊钩一个。(3)木质或金属长方体一段。4。2。3.4 安全操作步骤(1)按照作业任务要求正确选择安全用具,做好个人防护工作;(2)遵守安全规程,按考官要求正确进行电力电缆型号截面识别。4.2.3.5评分标准K23 电力电缆型号截面识别考试时间:15分钟序号考试项目考试内容配分评分标准1电力电缆型号截面识别操作前的准备10操作者必须穿长袖工作服、穿绝缘鞋、戴干净线手套、戴安全帽,未做好个人安全防护扣10分。操作技能9

42、0根据给定的5段电力电缆,判定其规格型号、电压等级并进行汉字表述。每段满分18分,其中:规格型号10分,每错一处扣5分、扣完为止;电压等级4分,判定错误扣4分;汉字表述4分,表述错误或不完整,扣4分。2合计1004.2.4电缆终端头的制作安装(K24)4。2。4。1 考试方式实际操作、仿真模拟操作。4。2.4.2 考试时间90分钟。4.2。4.3 安全操作步骤(1)按照作业任务要求正确选择安全用具,做好个人防护工作。(2)遵循安全操作规程,按照规定步骤正确操作。(3)操作结束后,对操作质量进行检查.4。2.4。4评分标准K24 电缆终端头的制作安装考试时间:90分钟序号考试项目考试内容配分评分

43、标准1电缆终端头的制作安装准备工作及安全措施4戴安全帽、穿工作服、穿绝缘鞋、带个人工具,易燃用具单独放置。操作错误扣14分。2工器具及材料的选择和使用2选择正确工器具和材料,且会正确使用,摆放整齐。操作错误扣2分。3剥切外护套2根据所选用厂家提供附件的具体要求尺寸,从电缆端部剥除外护套,要求切口平齐。尺寸不准扣1分,切口不平齐扣1分.4锯钢铠(无钢铠此项不操作)10在外护套断口量30mm做扎线,在扎线处钢铠要打磨处理,扎线要绑扎牢固:在扎线处不打磨处理扣1分;尺寸不符要求扣1分;锯透扣2分;用螺丝刀将锯口撬起,用钳子撕下钢铠,不得撕裂、不得从末端绕剥,否则扣2分;扎线绕向应与钢铠方向一致,扎线绑扎牢固、平齐,否则扣4分。5剥切内护套3预留10mm内护套,其余剥除。要求剥切口平齐且不得伤及铜屏蔽层。预留10mm,否则扣1分;剥切口不平齐或伤及铜屏蔽层扣2分。6铜屏蔽层上安装地线(如有钢铠者也应进行地线连接)12在焊接处要打磨、清理,并镀锡。地线进行镀锡处理,长度不小于30mm。离外护套切口50mm
