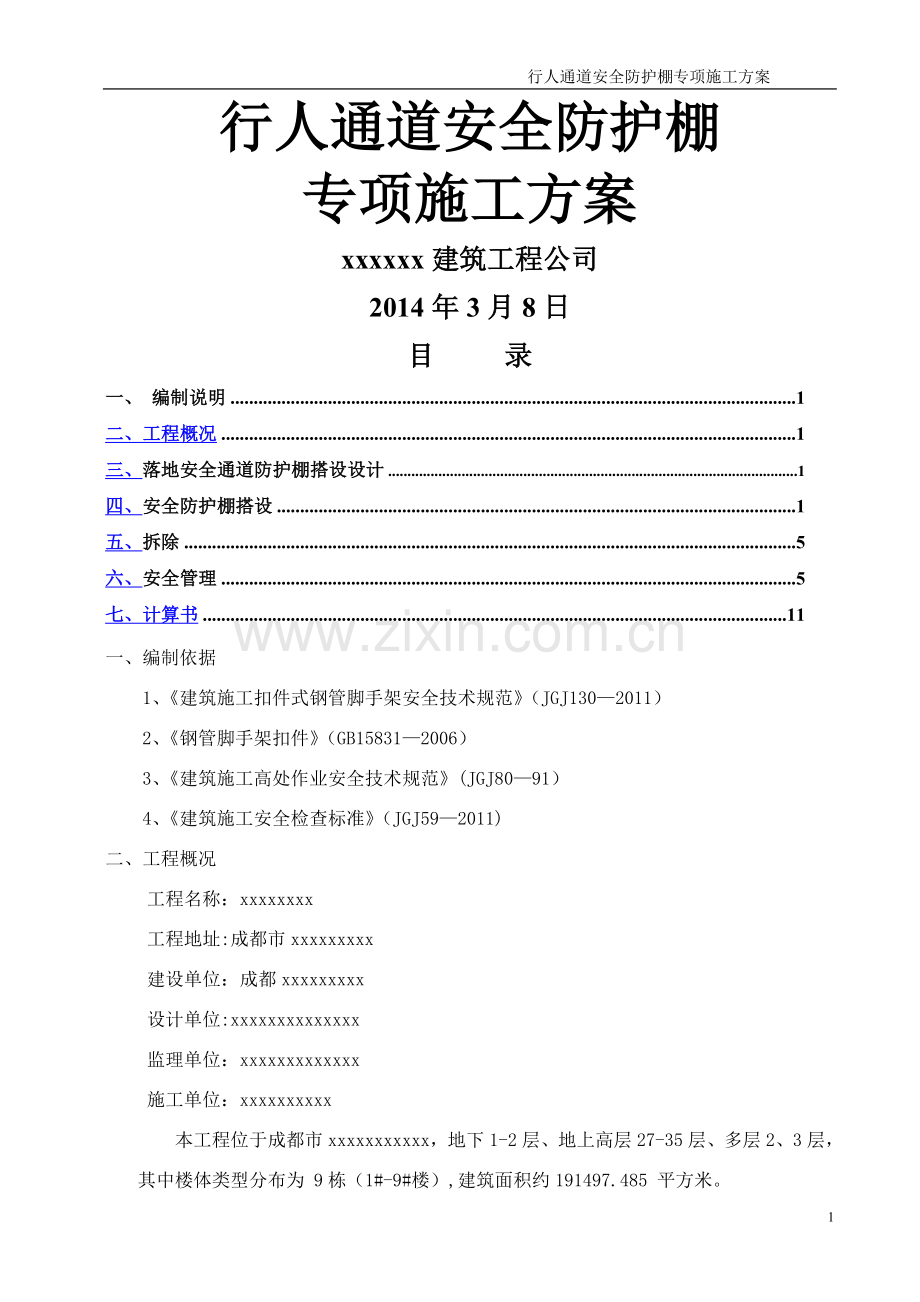

行人通道安全防护棚施工方案.doc_第1页
第1页 / 共11页

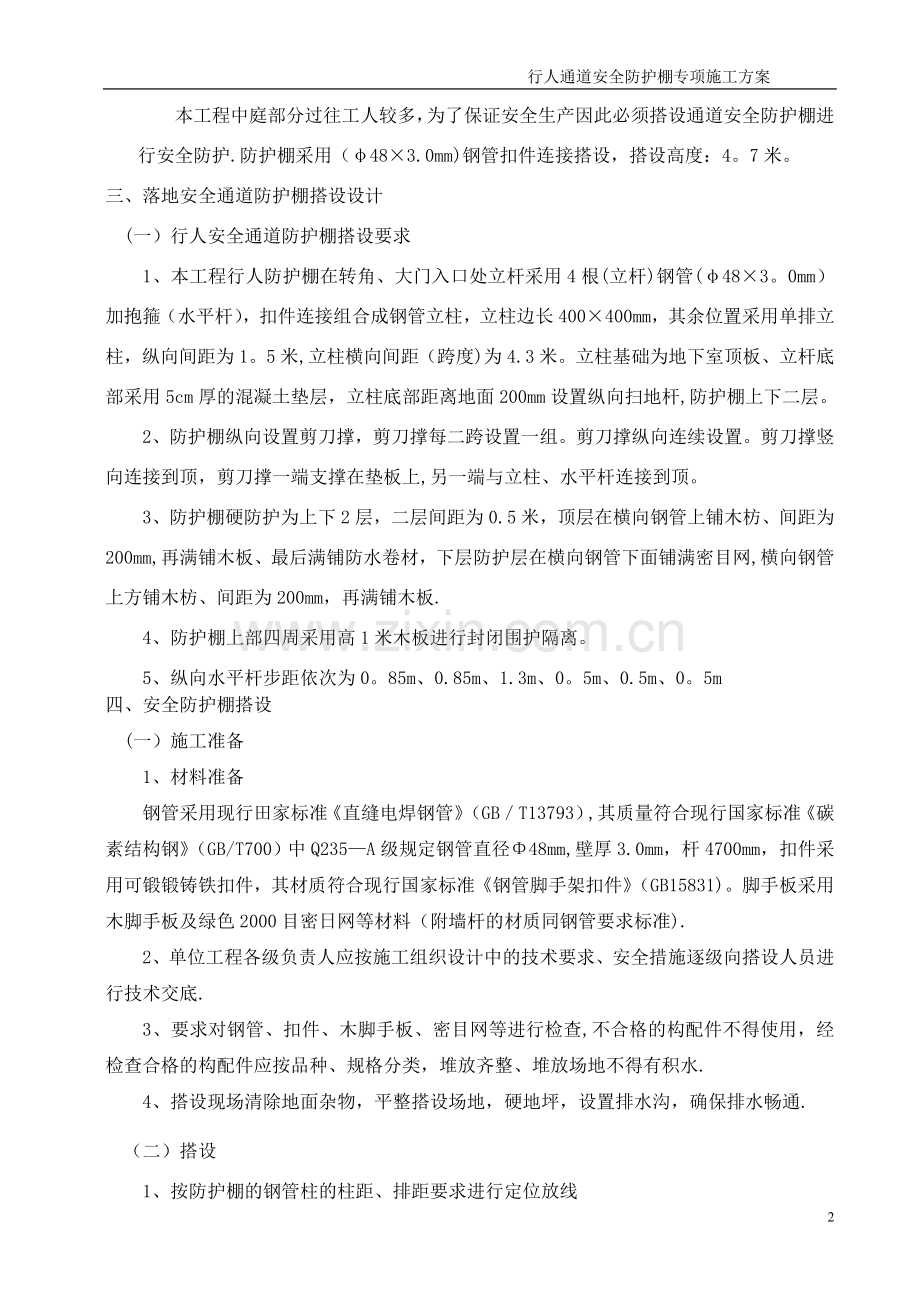

行人通道安全防护棚施工方案.doc_第2页
第2页 / 共11页
行人通道安全防护棚施工方案.doc_第3页
第3页 / 共11页
行人通道安全防护棚施工方案.doc_第4页
第4页 / 共11页
行人通道安全防护棚施工方案.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、 行人通道安全防护棚专项施工方案行人通道安全防护棚专项施工方案xxxxxx建筑工程公司2014年3月8日目 录一、 编制说明1二、工程概况1三、落地安全通道防护棚搭设设计1四、安全防护棚搭设1五、拆除5六、安全管理5七、计算书11一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302011)2、钢管脚手架扣件(GB158312006)3、建筑施工高处作业安全技术规范(JGJ8091)4、建筑施工安全检查标准(JGJ592011)二、工程概况工程名称:xxxxxxxx工程地址:成都市xxxxxxxxx建设单位:成都xxxxxxxxx设计单位:xxxxxxxxxxxxxx监理单位:x

2、xxxxxxxxxxxx施工单位:xxxxxxxxxx本工程位于成都市xxxxxxxxxxx,地下1-2层、地上高层27-35层、多层2、3层,其中楼体类型分布为 9栋(1#-9#楼),建筑面积约191497.485 平方米。本工程中庭部分过往工人较多,为了保证安全生产因此必须搭设通道安全防护棚进行安全防护.防护棚采用(483.0mm)钢管扣件连接搭设,搭设高度:4。7米。三、落地安全通道防护棚搭设设计(一)行人安全通道防护棚搭设要求1、本工程行人防护棚在转角、大门入口处立杆采用4根(立杆)钢管(483。0mm)加抱箍(水平杆),扣件连接组合成钢管立柱,立柱边长400400mm,其余位置采用单

3、排立柱,纵向间距为1。5米,立柱横向间距(跨度)为4.3米。立柱基础为地下室顶板、立杆底部采用5cm厚的混凝土垫层,立柱底部距离地面200mm设置纵向扫地杆,防护棚上下二层。2、防护棚纵向设置剪刀撑,剪刀撑每二跨设置一组。剪刀撑纵向连续设置。剪刀撑竖向连接到顶,剪刀撑一端支撑在垫板上,另一端与立柱、水平杆连接到顶。3、防护棚硬防护为上下2层,二层间距为0.5米,顶层在横向钢管上铺木枋、间距为200mm,再满铺木板、最后满铺防水卷材,下层防护层在横向钢管下面铺满密目网,横向钢管上方铺木枋、间距为200mm,再满铺木板.4、防护棚上部四周采用高1米木板进行封闭围护隔离。5、纵向水平杆步距依次为0。

4、85m、0.85m、1.3m、0。5m、0.5m、0。5m四、安全防护棚搭设(一)施工准备1、材料准备钢管采用现行田家标准直缝电焊钢管(GBT13793),其质量符合现行国家标准碳素结构钢(GB/T700)中Q235A级规定钢管直径48mm,壁厚3.0mm,杆4700mm,扣件采用可锻锻铸铁扣件,其材质符合现行国家标准钢管脚手架扣件(GB15831)。脚手板采用木脚手板及绿色2000目密日网等材料(附墙杆的材质同钢管要求标准).2、单位工程各级负责人应按施工组织设计中的技术要求、安全措施逐级向搭设人员进行技术交底.3、要求对钢管、扣件、木脚手板、密目网等进行检查,不合格的构配件不得使用,经检查

5、合格的构配件应按品种、规格分类,堆放齐整、堆放场地不得有积水.4、搭设现场清除地面杂物,平整搭设场地,硬地坪,设置排水沟,确保排水畅通.(二)搭设1、按防护棚的钢管柱的柱距、排距要求进行定位放线2、杆件搭设防护棚搭设顺序如下:铺设5cm厚混凝土保护层纵向扫地杆组合钢管柱纵向水平杆横向水平杆杆组合剪力撑支撑密目网木枋木脚手板.3、搭设钢管柱的安全技术措施(1)钢管立柱边长400400,立柱纵向间距为1.5米,立柱横向间距(跨度)为4。3米,防护棚搭设高度为4.5米.钢管柱距垫板200外设置纵向扫地杆,采用直角扣件与立杆扣牢。(2)钢管立杆应采用对接扣件连接,立杆对接扣件应交错布置,两根相邻立杆的

6、接头不准设置在同步内,同步内隔一根立杆的两相邻接头在高度方向错开的距离不准小于500,各接头中心至主节点的距离不应大于步距的1/3。(3)开始搭设钢管柱时,应每隔二跨设置一根抛撑,直至附墙件按装稳定后,方向拆除.钢管柱距地面1.7米处设置首步附墙件拉结,附墙件一端与钢管柱立杆采用直角扣件扣牢,另一端与钢结构墙面焊接牢固。4、搭设纵向水平杆的安全技术措施(1)纵向水平杆间距不大于1.5米,纵向水平杆设置在立杆内侧,搭设纵向水平杆时其长度不少于2跨,纵向水平杆接长应采用对接扣件连接,对接扣件应交错布置,两根相邻纵向水平杆的接头不准设置在同步或跨内,不同步或不同跨两根相邻接头在水平方向错开的距离不应

7、小于500,纵向水平杆采用直角扣件与立杆扣牢。(2)同一步纵向水平杆必须四周交圈,用直角扣件与立柱内外立杆扣牢。5、搭设剪力撑、斜撑安全技术措施(1)剪力撑应随立柱、纵向水平杆、桁架等同步搭设,剪力撑采用斜杆组合搭设剪力撑,剪力撑与地面成45度夹角,剪力撑接长应采用搭接方式,采用三只旋转扣件扣牢,三只扣件间距不少于1米,杆端伸出扣件盖板不少于100,剪力撑搭设不少于2跨,剪力撑纵向连续搭设,竖向连续到顶,剪力撑一端抵在垫板上,另一端与立杆、水平杆、桁架上、下弦杆杆端扣牢。(2)斜撑:防护棚横向桁架两端设置斜撑,夹角60度,斜撑一端与立柱内外立杆扣件扣牢,另一端与上、下弦杆扣牢,斜撑杆端伸出上弦

8、杆及立柱,外侧长度不少于100。6、扣件安装的安全技术措施(1)扣件规格(48)必须与钢管外径相同.(2)扣件的螺栓拧紧力矩应在40-65Nm之内。(3)对接扣件的开口应朝上或朝内。(4)各杆件的杆端伸出扣件盖板边缘的长度不应小于100。(5)在主节点处,固定横向水平杆,纵向水平杆,剪力撑,横向斜撑等用的直角扣件、旋转扣件的中心点的互相距离不应大于150.(一)钢管检查1、必须有产品合格证书。2、应有质量检测报告、产品准用证、生产许可证、营业执照、资质证书,钢管材质检验应符合现行国家标准金属拉伸试验方法(GB/T228)的有关规定。3、钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛

9、刺、压痕和深的划道.4、钢管外径、壁厚、端面等偏差要符合国家要求。5、钢管必须除锈,涂防锈漆、黄色油漆和标识漆。6、扣件应备生产许可证,检测报告、产品合格证、营业执照、资质证书。7、使用旧钢管、扣件要求进行严格检查、检测。(1)旧钢管的检查:表面锈蚀深度0。5,锈蚀检查每年一次,检查时应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重部位横向截断取样检查,当锈蚀深度超过规定值时不得使用。钢管弯曲变形应各种钢管杆件的端部弯曲长度1。5米,弯曲深度5。(2)旧扣件使用前质量检查:有裂缝、变形的严禁使用,出现滑丝的螺栓必须更新,新旧扣件均应进行防锈处理。8、防护棚搭设的要求、允许偏差与检验方法,应符合表1

10、的要求.9、安装后扣件螺栓拧紧力矩应采用力矩扳手检查,紧固力在40N。m65N。m范围之内,应按表2的规定确定,不合格的必须重新拧紧,直至合格为止.脚手架搭设的技术要求与允许偏差 表1项次项 目技术要求容许偏差(mm)示 意 图检查方法与工具1地基基础表面坚实平整观察排水不积水底座不滑动10降沉2立杆垂直度最后验收垂直度偏差Hmax20mH/200用经纬仪和吊线和卷尺搭设中检查垂直度偏差的高度不同高度H时的允许偏差(mm)20mH2H10H207501003间距步中偏差杆距偏差排距偏差205020钢板尺4纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内、外纵向水平杆高差105双排脚手架横向水

11、平杆外伸长度偏差外伸500mm50钢板尺脚手架搭设的技术要求与允许偏差 表2项次项 目技术要求容许偏差(mm)示 意 图检查方法与工具6扣件安装主节点处各扣件距主节点的距离a150mm钢板尺同步立杆上两个相邻对接扣件的高差500mm钢板尺立杆上的对接扣件距主节点的距离h/3钢板尺纵向水平杆上的对接扣件距主节点的距离L/3钢板尺扣件螺栓拧紧扭力矩4065Nm扭矩扳手7剪刀撑与地面的倾角4560角尺8脚手板外伸长度(mm)对接100a150150a300卷尺搭接角尺注:l、中间档次用插入法 2、杆件编号说明:1立杆;2纵向水平杆;3横向水平杆;4剪刀撑扣件拧紧质量、抽样数目及判定标准 表3项次检查

12、项目安装扣件质量(个)抽检数量(n)合格判定数(A0)不合格判定数(R0)1连接立杆与纵(横)向水平杆或剪刀撑的扣件;接长立杆、纵向水平或剪刀撑的扣件519091-150151280281500501-12001200320058132032500112351223462连接横向水平杆与纵向水平杆的扣件51909115015128028150050112001200-3200581320325012357102346811注:1、本表l、2均为一般检查水平。2、本表项次l的合格质量水平(AQL)为4 ,项次2的为10。3、合格判定数(A0)系指允许不合格数。五、拆除1、拆除前必须完成以下准备工

13、作:(1)全面检查防护棚的扣件连接、连墙件、支撑体系等是否符合安全要求。(2)根据检查结果,补充完善施工组织设计中拆除顺序,经主管部门批准方可实施.(3)拆除安全技术措施,应由施工单位工程负责人逐级进行技术交底;设置警戒区,并有专人负责警戒.(4)清除防护棚上杂物及地面障碍物.2、拆除前应符合以下要求:(1)拆除防护棚顺序一般为:木脚手板栏杆剪力撑纵杆横杆立杆,按自上而下,先装者后拆,逐步拆除,一步一清,不得采取上下同时作业,应先拆中间扣,再拆两边扣,由中间操作人员工作递钢管。(2)所有连墙件应随防护棚逐层拆除,严禁先将连墙件整层或数层拆除后再拆防护棚;分段拆除高差不应大于2步,如高差大于2步

14、,应增设连墙杆加固。(3)当防护棚拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆连墙件。3、卸料应符合以下要求:(1)各构配件必须及时分段集中递运至地面,严禁抛仍。(2)运至地面的构配件应按要求及时检查整修与保养,并按品种规格随时码堆存放,置于干燥通风处,防止锈蚀。六、安全管理(一)人员要求1、防护棚搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业架子工。上岗人员应定期体检,体检合格者方可发上岗证。2、搭设防护棚人员必须戴安全帽、安全带,穿防滑鞋等,袖口、裤口要扎紧。(二)搭设阶段1、防护棚的构配件质量和搭设质量,必须按规范标准的

15、规定要求进行检查验收,合格后方准使用。2、防护棚搭设应按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)和建筑施工安全检查标准(JGJ59-2011)进行检查,发现问题应及时校正维修.3、防护棚的搭设质量必须符合要求方能投入使用.4、施工现场带电线路,如无可靠的安全措施,一律不准通过防护棚,非电工不准擅自接电线电器装置。(三)使用阶段1、六级及六级以上大风应停止防护棚作业,雨雪后上架应有防滑措施,应扫除积雪.2、应设专人负责对防护棚进行检查和保修。3、在下列情况下,必须对防护棚进行检查。(1)在六级大风与大雨后。(2)停用超过一个月,复工前。4、检查保修项目(1)各主节点诸杆件的

16、安装,附墙件、支撑、桁架等各节点设置构造是否符合施工组织设计要求.(2)地基是否积水、垫板是否松动、立柱是否悬空。(3)扣件螺栓是否松动。(4)安全防护措施是否符合要求.5、在防护棚使用期间,严禁任意拆除下列杆件(1) 主节点的纵横向水平杆,纵向扫地杆,桁架各杆件、斜撑.(2) 附墙件(3) 支撑:立柱、剪力撑(4) 栏杆、档脚板要拆除上述任一杆件均应采取安全措施,并报主管部门批准。6、严禁任意在防护棚基础及其邻近处进行挖掘作业,否则应采取安全措施,并报主管部门批准.7、在防护棚附近进行电焊、气割作业时,必须有围档隔离和防火措施和专人监控。8、工地临时用电线路的架设及防护棚接地、避雷措施等应按

17、国家现行标准施工现场临时用电安全技术规范(JGJ462005)的有关规定执行。(四)拆除防护棚时,地面应设围栏和警戒标志,并派专人监护,严禁一切非操作人员入内。拆下的杆件与零配件,应按类分堆(零配件装入容器),用吊车吊下,或分级传递严禁高空抛掷。安全防护棚计算书防护棚的计算参照钢结构设计规范(GB50017-2003)计算的防护棚为双层落地式防护棚,搭设的高度为4。7m,施工均布荷载为0。5KN/m2。荷载计算截面特性单肢截面面积 A=4。89cm2惯性距 I=12。19cm4单肢回转半径 i=1。58cm单肢净截面模量(抵抗矩) w=5.08cm3单肢抗压强度设计值 =205N/mm2压杆长

18、细比允许值 =150荷载标准值作用于防护棚的荷载包括静荷载和活荷载。静荷载的标准值包括以下内容:棚架的自重标准值(KN/m2),取均布荷载,为0。15NG1=0.152.4=0。45KN/m脚手架的自重标准值(KN/m2),采用木脚手板,为0.15NG2=0。152。4=0。45KN/m吊挂的安全设施荷载,包括安全网(KN/m2),为0。15NG3=0。012。4=0.03KN/m活荷载活荷载的标准值为施工均布荷载(KN/),为0.5NG=0。52.4=1。5KN/m荷载组合线荷载q=1.2(NG1+NG2+NG3)+1。4NQ =1.2(0。45+0.45+0.03)+1。41.2 =2。8

19、0 KN/m棚架计算强度计算最大弯矩考虑为简支梁在线荷载作用下的弯矩跨中最大弯矩 Mmax=ql2M=0.1252。5815。3252 =75.75KNm上、下弦杆内力 N= h-棚架矢高(mm),为800 N=75.750.8=94。68KN单肢受压强度计算值=193.61N/mm2,满足要求稳定性计算单肢长细比I0-单肢计算长度(m),为1。601计算得到,=101。33=150,满足要求柱计算强度计算考虑柱为轴心受压立杆集中荷载 N1=0。5qbb棚架跨度,考虑最不利情况,取最大跨度15.325mN1=0。52.5815。325=19。7KN整体受压强度计算值 =12。64N/mm2f,满足要求(2)稳定性计算计算单肢稳定性-单肢长细比l0单肢计算长度(m),为1.473计算得到, =93。23=150,满足要求计算柱的压杆整体稳定l0计算长度(m),取4.5mi柱截面的回转半径(mm),i=0。43hh柱截面的高度(mm),为350经计算得到,i=0.4335=15。05=30=150,满足要求附图:11
