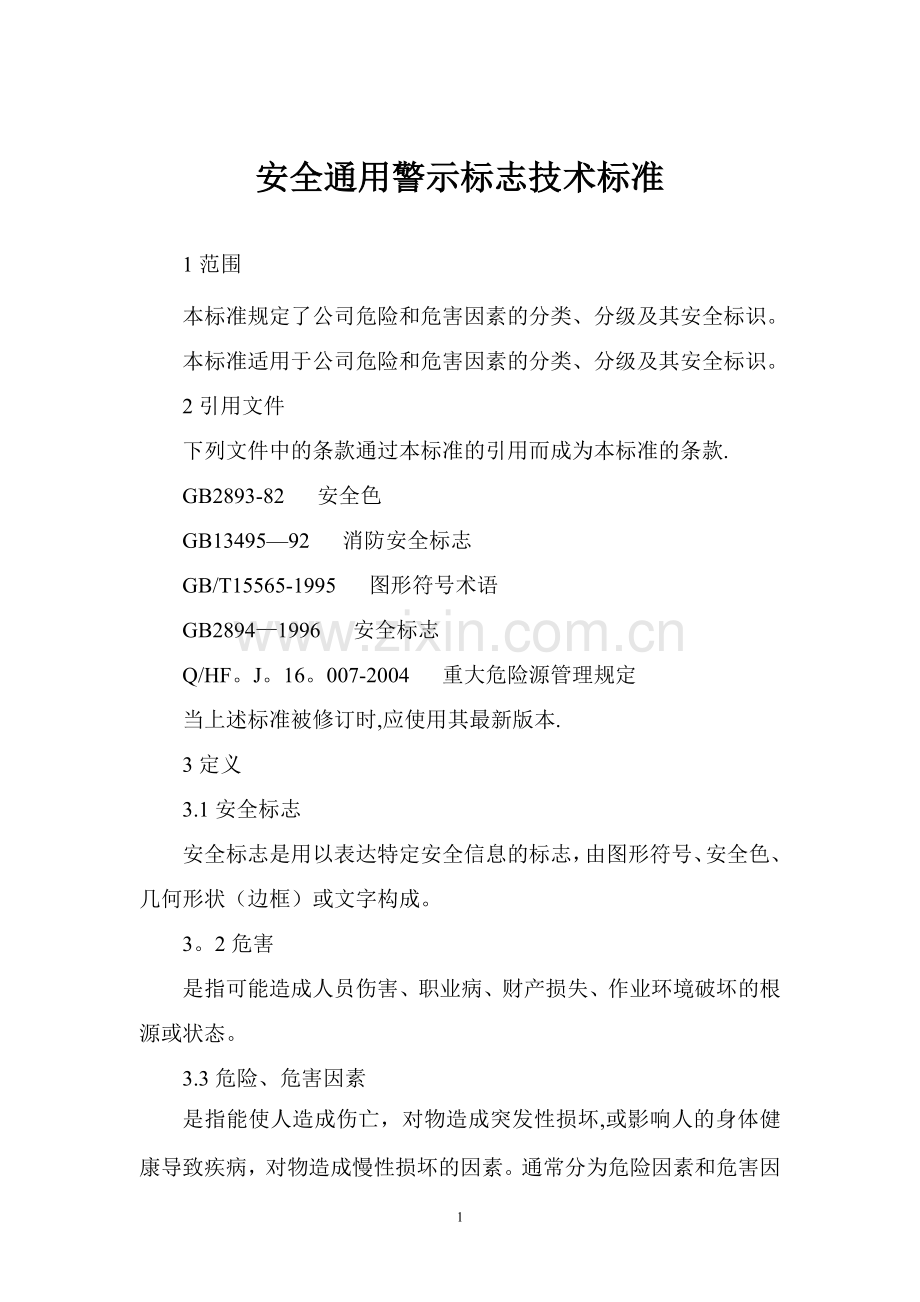

安全通用警示标志技术标准
1范围
本标准规定了公司危险和危害因素的分类、分级及其安全标识。
本标准适用于公司危险和危害因素的分类、分级及其安全标识。
2引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款.
GB2893-82 安全色
GB13495—92 消防安全标志
GB/T15565-1995 图形符号术语
GB2894—1996 安全标志
Q/HF。J。16。007-2004 重大危险源管理规定
当上述标准被修订时,应使用其最新版本.
3定义
3.1安全标志
安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
3。2危害
是指可能造成人员伤害、职业病、财产损失、作业环境破坏的根源或状态。
3.3危险、危害因素
是指能使人造成伤亡，对物造成突发性损坏,或影响人的身体健康导致疾病，对物造成慢性损坏的因素。通常分为危险因素和危害因素，但两者不加区分，统称为危险因素.
4技术内容
4。1生产过程中的危险、危害因素
生产过程中的危险、危害因素分为6类。
4。2物理性危险、危害因素

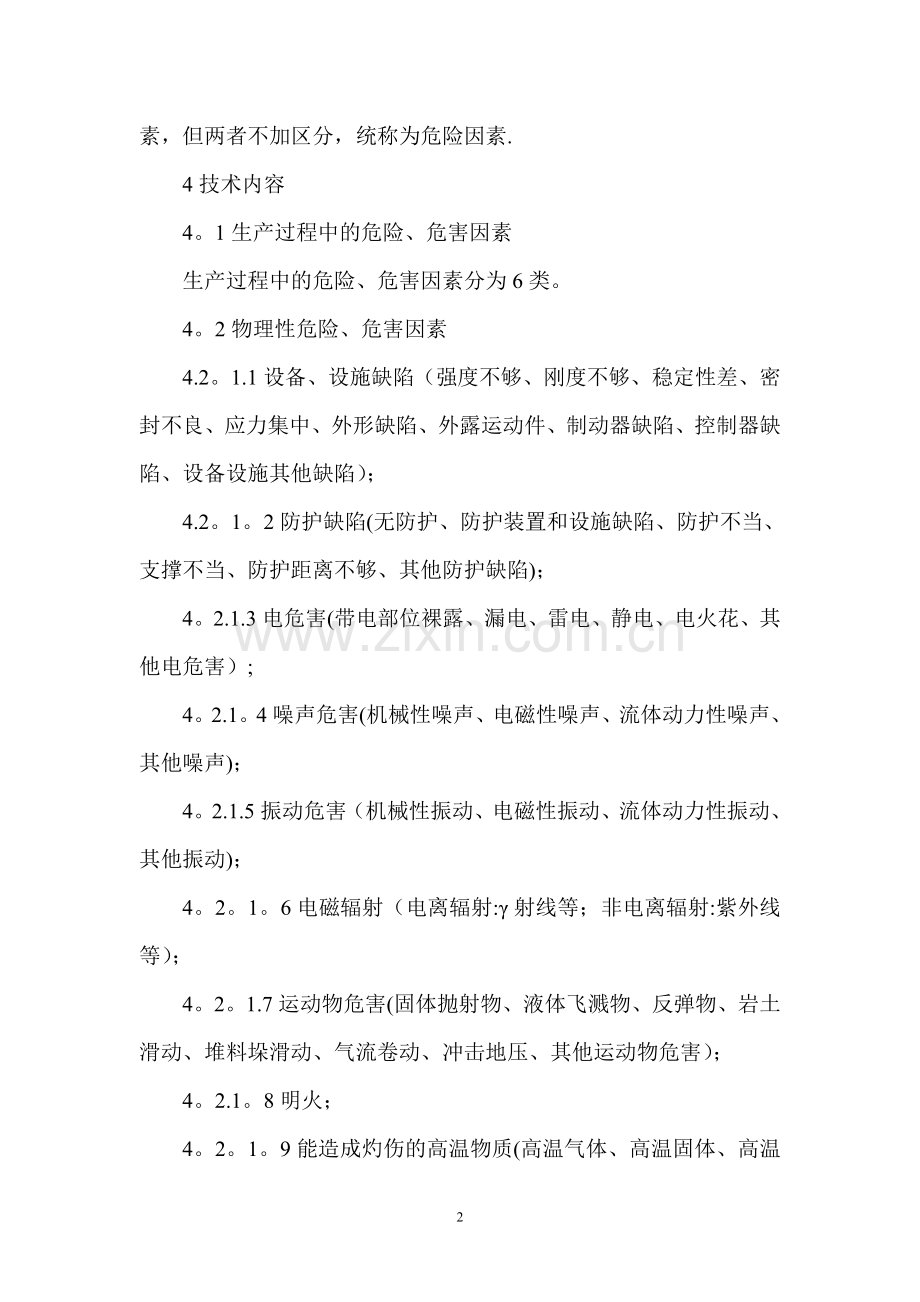

4.2。1.1设备、设施缺陷（强度不够、刚度不够、稳定性差、密封不良、应力集中、外形缺陷、外露运动件、制动器缺陷、控制器缺陷、设备设施其他缺陷）；
4.2。1。2防护缺陷(无防护、防护装置和设施缺陷、防护不当、支撑不当、防护距离不够、其他防护缺陷)；
4。2.1.3电危害(带电部位裸露、漏电、雷电、静电、电火花、其他电危害）;
4。2.1。4噪声危害(机械性噪声、电磁性噪声、流体动力性噪声、其他噪声)；
4。2.1.5振动危害（机械性振动、电磁性振动、流体动力性振动、
其他振动)；
4。2。1。6电磁辐射（电离辐射:γ射线等；非电离辐射:紫外线等）；
4。2。1.7运动物危害(固体抛射物、液体飞溅物、反弹物、岩土滑动、堆料垛滑动、气流卷动、冲击地压、其他运动物危害）；
4。2.1。8明火；
4。2。1。9能造成灼伤的高温物质(高温气体、高温固体、高温液
体、其他高温物质）;
4。2。1。10能造成冻伤的低温物质（低温气体、低温固体、低温
液体、其他低温物质）；
4.2。1。11粉尘 （不包括爆炸性、有毒性粉尘）；
4。2。1.12作业环境不良(作业环境不良、基础下沉、安全过道缺陷、采光照明不良、有害光照、通风不良、缺氧、空气质量不良、给排水不良、涌水、强迫体位、气温过高、气温过低、气压过高、气压过低、高温高湿、自然灾害、其他作业环境不良）;
4。2。1。13信号缺陷（无信号设施、信号选用不当、信号位置不当、信号不清、信号显示不准、其他信号缺陷）；
4.2。1.14标志缺陷（无标志、标志不清楚、标志不规范、标志选用不当、标志位置缺陷、其他标志缺陷）；
4。2.1。15其他物理性危险和危害因素.
4。2.2化学性危险、危害因素
4.2.2。1易燃易爆性物质(易燃易爆性气体、易燃易爆性液体、易燃易爆性固体、易燃易爆性粉尘与气溶胶、其他易燃易爆性物质）；
4。2。2。2自燃性物质;
4。2.2.3有毒物质(有毒气体、有毒液体、有毒固体、有毒粉尘与气溶胶、其他有毒物质）；
4.2。2。4腐蚀性物质（腐蚀性气体、腐蚀性液体、腐蚀性固体、其他腐蚀性物质)；
4。2。2.5其他化学性危险、危害因素.
4。2.3生物性危险、危害因素
4。2.3。1致病微生物(细菌、病毒、其他致病微生物）；
4。2。3.2传染病媒介物；
4。2。3.3其他生物性危险、危害因素。
4.2。4心理、生理性危险、危害因素
4。2。4。1负荷超限(体力负荷超限、听力负荷超限、视力负荷超限、其他负荷超限)；
4.2。4。2健康状况异常；
4。2。4.3从事禁忌作业；
4。2。4。4心理异常（情绪异常、冒险心理、过度紧张、其他心理异常)；
4.2。4。5辨识功能缺陷(感知延迟、辨识错误、其他辨识功能缺陷)；
4。2.4.6其他心理、生理性危险危害因素。
4。2。5行为性危险、危害因素
4。2.5。1指挥错误(指挥失误、违章指挥、其他指挥错误）；
4.2。5。2操作失误(误操作、违章作业、其他操作失误）;
4。2。5.3监护失误；
4。2.5。4其他错误;
4。2.5.5其他行为性危险和有害因素。
4。2。6其他危险、危害因素。
4.3安全标志
公司在生产区域内应设置适当的安全标志。
4。3。1标志类型
安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
4。3.1。1禁止标志
4。3.1。1。1禁止标志的含义是禁止人们不安全行为的图形标志.禁止标志的基本形式是带斜杠的圆边框,如图1所示。　　
图1禁止标志的基本型式
4.3。1。1。2禁止标志基本型式的参数；
外径 d1=0。025L；
内径 d2=0.800d1；
斜杠宽 c=0。080d1；
斜杠与水平线的夹角 α=45°；
L为观察距离。
4.3。1。1。3禁止标志如表1
表1禁止标志
编号
图形标志
名称
编号
图形标志
名称
1—1

禁止吸烟
No smoking
1-2

禁止烟火
No buring
1—3

禁止带火种
No kindling
1—4

禁止用水灭火
No watering to put out the fire
1-5

禁止放易燃物
No laying inflammable thing
1-6

禁止启动
No starting
1—7

禁止合闸
No switching on
1-8

禁止转动
No turning
1—9

禁止触摸
No touching
1-10

禁止跨越
No striding
1-11

禁止攀登
No climbing
1-12

禁止跳下
No jumping down
1-13

禁止入内
No entering
1—14

禁止停留
No stopping
1-15

禁止通行
No thoroughfare
1-16

禁止靠近
No nearing
1-17

禁止乘人
No riding
1-18

禁止堆放
No stocking
1—19

禁止抛物
No tossing
1—20

禁止戴手套
No putting on gloves
1-21

禁止穿化纤服装
No putting on chemical fibre clothings
1-22

禁止穿带钉鞋
No putting on spikes
1—23

禁止饮用
No drinking

4.3。1。2警告标志
4.3。1.2.1警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。警告标志的基本型式是正三角形边框，如图2所示。
图2 警告标志的基本型式
4。3。1。2.2警告标志基本型式的参数;
外边 α1=0。034L;
内边 α2=0。700α1;
边框外角圆弧半径 r=0。080α2；
L为观察距离。
4。3。1。2。3警告标志如表2。
表2警告标志
编号
图形标志
名称
编号
图形标志
名称
2-1

注意安全
Caution ， danger
2-2

当心火灾
Caution ， fire
2—3

当心爆炸
Caution ， explosion
2-4

当心腐蚀
Caution ， corrosion
2-5

当心中毒
Caution ， poisoning
2—6

当心感染
Caution , infection
2—7

当心触电
Danger！ electric shock
2—8

当心电缆
Caution ， cable
2-9

当心机械伤人
Caution , mechanical injurey
2—10

当心伤手
Caution ， injure hand
2—11

当心扎脚
Caution ， splinter
2—12

当心吊物
Caution , hanging
2—13

当心坠落
Caution , drop down
2—14

当心落物
Caution ， falling objects
2—15

当心坑洞
Caution , hole
2—16

当心烫伤
Caution ， scald
2-17

当心弧光
Caution ， arc
2—18

当心塌方
Caution ， collapse
2-19

当心冒顶
Caution ， roof fall
2—20

当心瓦斯
Caution , gas
2—21

当心电离辐射
Caution ， ionizing radiation
2—22

当心裂变物质
Caution ， fission matter
2—23

当心激光
Caution , laser
2-24

当心微波
Caution ， microwave
2—25

当心车辆
Caution , vehicle
2—26

当心火车
Caution ， train
2—27

当心滑跌
Caution ,slip
2—28

当心绊倒
Caution ， stumbling
4.3。1.3指令标志
4。3.1。3。1指令标志的含义是强制人们必须做出某种动作或采用防范措施的图形标志。指令标志的基本型式是圆形边框,如图3所示.
图1　 指令标志的基本型式
4.3.1.3。2指令标志基本型式的参数:
直径 d=0。025L;
L为观察距离
4.3.1。3。3指令标志如表3.
表3指令标志
编号
图形标志
名称
编号
图形标志
名称
3—1

必须戴防护眼镜
Must wear protective goggles
3—2

必须戴防毒面具
Must wear gas defence mask
3—3

必须戴防尘口罩
Must wear dustproof mask
3-4

必须戴护耳器
Must wear ear protector
3-5

必须戴安全帽
Must wear safety helmet
3—6

必须戴防护帽
Must wear protective cap
3-7

必须戴防护手套
Must wear protective gloves
3-8

必须穿防护鞋
Must wear protective shoes
3-9

必须系安全带
Must fastened safety belt
3-10

必须穿救生衣
Must wear life jacket
3—11

必须穿防护服
Must wear protective clothes
3—12

必须加锁
Must be locked
4.3。1。4提示标志
4。3。1.4。1提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。
提示标志的基本型式是正方形边框,如图4所示.
图2　 提示标志的基本型式
4。3。1。4.2提示标志基本型式的参数；
边长 α=0。025L；
L为观察距离.
4。3.1。4。3提示标志如表4。
表4提示标志
编号
图形标志
名称
编号
图形标志
名称
4—1

紧急出口
Emergent exit
4—2

可动火区
Flare up region

4-3

避险处
Haven
4。3。1。4.4提示标志的方向辅助标志
提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向或下向时,辅助标志应放在图形标志的左方，如指示右向时，则应放在图形标志的右方,如图5.
图4应用方向辅助标志示例
4。3。2文字辅助标
4.3。2。1文字辅助标志的基本型式是矩形边框。
4.3。2.2文字辅助标志有横写和竖写两种形式.
4。3.2。2。1横写时，文字辅助标志写在标志的下方,可以和标志连在一起，也可以分开.
禁止标志、指令标志为白色字;警告标志为黑色字.禁止标志、指令标志衬底色为标志的颜色,警告标志衬底色为白色,如图6。
图5横写的文字辅助标志
4.3.2。2。2竖写时,文字辅助标志写在标志杆的上部。
禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字.标志杆下部色带的颜色应和标志的颜色相一致。如图7。
图6竖写在标志杆上部的文字辅助标志
4.3.3颜色表征
4。3。3。1颜色
安全标志所用的颜色应符合下列规定。
4。3。3。1。1红色
标示禁止、停止、消防和危险的意思。凡是禁止、停止和有危险的器件设备或环境,应涂以红色的标记
4。3。3。1。2黄色
表示注意、警告的意思.凡是警告人们注意的器件、设备或环境,应涂以黄色标记。
4。3。3。1。3蓝色
表示指令、必须遵守的规定.
4。3。3。1。4绿色
表示通行、安全和提供信息的意思。凡是在可以通行或安全情况下，应涂以绿色标记。
4.3。3。2对比色
安全色与对比色同时使用时，应按表5规定搭配使用。
表5安全色和对比色
安全色
对比色
红色
白色
蓝色
白色
黄色
黑色
绿色
白色
注：黑色与白色互为对比色.
4。3.3。2。1黑色
黑色用于安全标志的文字、图形符号和警告标志的几何边框。
4。3。3。2。2白色
白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。
4.3。3。3安全色与对比色的相间条纹
4。3。3。3.1红色与白色相间条纹
表示禁止人们进入危险的环境。
4.3。3.3。2黄色与黑色相间条纹
表示提示人们特别注意的意思。
4。3.3。3。3蓝色与白色相间条纹
表示必须遵守规定的信息.
4。3。3。3.4绿色与白色相间的条纹
与提示标志牌同时使用，更为醒目的提示人们。
4。3。4检查与更换
凡涂有安全色的部位，最少半年至一年检查一次，应经常保持整洁、明亮,如有变色、褪色等不符合安全色要求时,需要及时重涂或更换,以保证安全色的正确、醒目，以达到安全的目的.
