水力学模拟题4培训讲学.doc

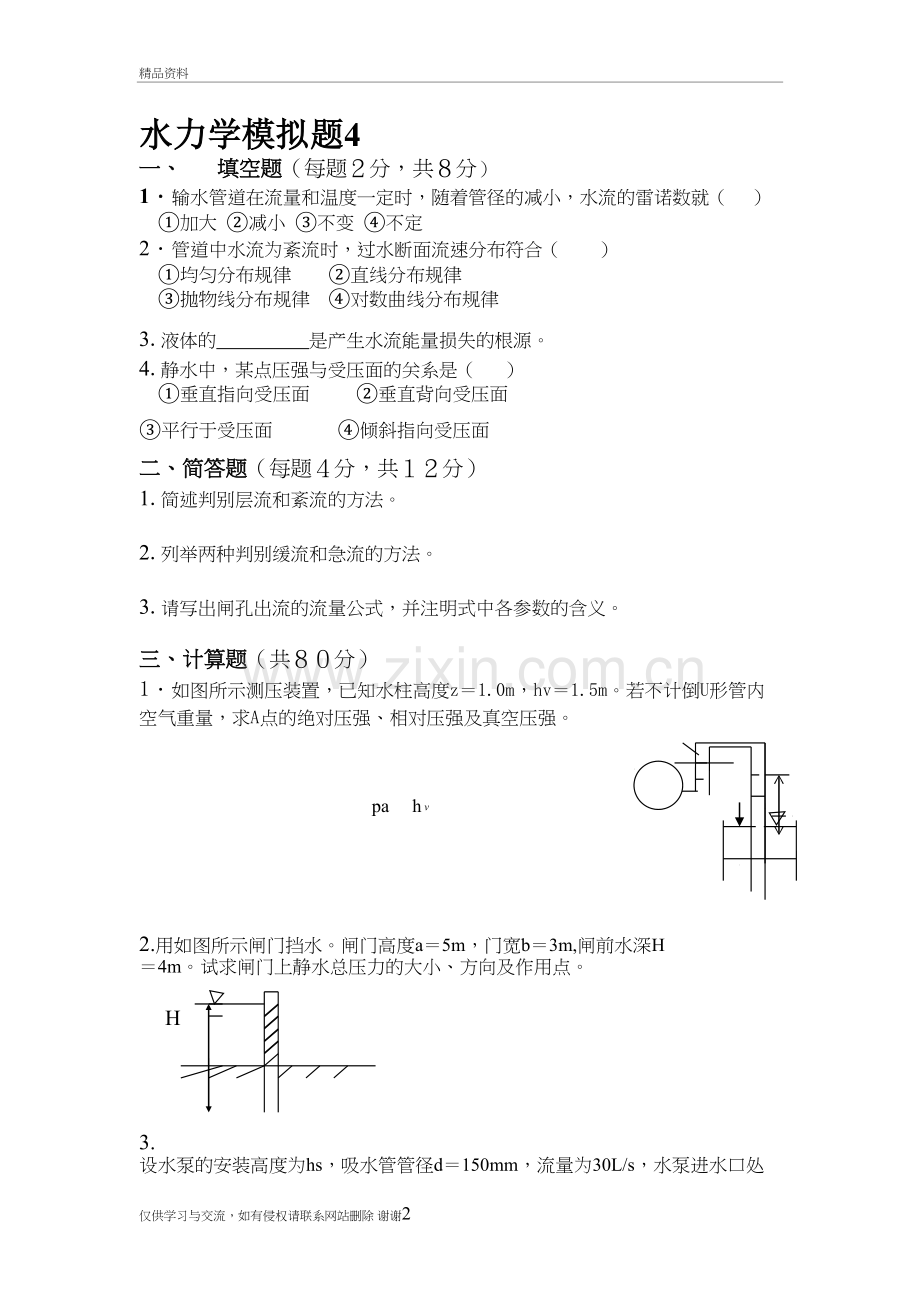

水力学模拟题4精品资料水力学模拟题4 一、 填空题（每题分，共分）1输水管道在流量和温度一定时，随着管径的减小，水流的雷诺数就（ ）加大 减小 不变 不定2管道中水流为紊流时，过水断面流速分布符合（ ） 均匀分布规律 直线分布规律 抛物线分布规律 对数曲线分布规律3.液体的 是产生水流能量损失的根源。4.静水中，某点压强与受压面的关系是（ ） 垂直指向受压面 垂直背向受压面平行于受压面 倾斜指向受压面二、简答题（每题分，共分）1.简述判别层流和紊流的方法。2.列举两种判别缓流和急流的方法。3.请写出闸孔出流的流量公式，并注明式中各参数的含义。三、计算题（共分）1如图所示测压装置，已知水柱高度z1.0m，hv1.5m。若不计倒U形管内空气重量，求A点的绝对压强、相对压强及真空压强。 pa h 2.用如图所示闸门挡水。闸门高度a5m，门宽b3m,闸前水深H 4m。试求闸门上静水总压力的大小、方向及作用点。 H3. 设水泵的安装高度为hs，吸水管管径d150mm，流量为30L/s，水泵进水口处允许真空压强pv66.64Kpa（0.68个工程大气压），吸水管水头损失为1.0m。求水泵的安装高度。 hs 4. 用一直径d0.3m的铸铁虹吸管，将上游明渠中的水输送到下游明渠，如图所示。已知上下游渠道的水位差为2.5m，虹吸管顶端中心线距上游水面的安装高度hs4.0m，允许真空度采用hv7.0m。试确定虹吸管输水流量。（管路流量系数c0.348） 5.有一矩形断面的棱柱体渠道，底宽b2m，底坡i0.001，采用糙率n0.025，渠中产生均匀流时水深h00.6m。试求通过渠道的流量。6.某WES实用堰，坝高P=P1=8m,流量系数m=0.502，当通过设计单宽流量q=6.15m3/s.m时，收缩水深hc=0.51m,下游水位为26.31m，河道断面近似矩形，坝与河道等宽，无侧向收缩，其它数据如图示,求（1）水 头H; （2）判别坝下游是否需要进行消能设计?V0= 0P 26.31 P123.0c 23.0水力学试卷答案一、 一、 填空题（每题分，共分）1. 加大 2. 对数曲线分布规律 3. 粘滞性 4. 垂直指向受压面二、简答题（每题分，共分）1.答：若为管道中水流，先由公式计算出雷诺数，如果ReRek2320，则为层流，否则为紊流； 若为渠道中水流，先由公式计算出雷诺数，如果ReRek580，则为层流，否则为紊流.。2.答： 用弗如德数判别：，1为急流；用临界水深判别：为缓流，=为临界流，为急流。3.答： 闸孔出流的流量公式式中为流量系数；b为一孔净宽；为闸孔开度； g为重力加速度；H为堰上游总水头。二、 二、 计算题（共分）1. 1. 如图所示测压装置，已知水柱高度z1.0m，hv1.5m。若不计倒U形管内空气重量，求A点的绝对压强、相对压强及真空压强。解：=-hv+z=9.8（-1.5+1）=-4.9KPa =98-4.9=93.1KPa =4.9KPa2.解：静水总压力的大小P=hcA=9.8(4/2) 34=235.2KN方向垂直指向受压面作用点位置距闸门底缘距离e=4/3=1.33m.3.解：hs=-(),1.699m/s hs=6.8-(.0) =5.653m4.解： 虹吸管输水流量： 5. 解：，,33.96 6. 解：（1）由 =1.0, =1.0得:= （2）m， 所以26.31233.31m=3.64m，下游发生远离式水跃, 需要进行消能设计。7第 页 解：由hk知闸前水深h14mh03m hk1.01m，该渠道的底坡为缓坡，产生的水面线为a1型壅水曲线。计算流段长计算下游断面 A1bh110440（） 上游断面 A2bh2103.838（） 则两断面的断面比能差 计算平均水力坡降下游断面 上游断面 平均水力坡度 计算流段长度 仅供学习与交流，如有侵权请联系网站删除 谢谢7
