电路短路断路 专项练习

精品文档

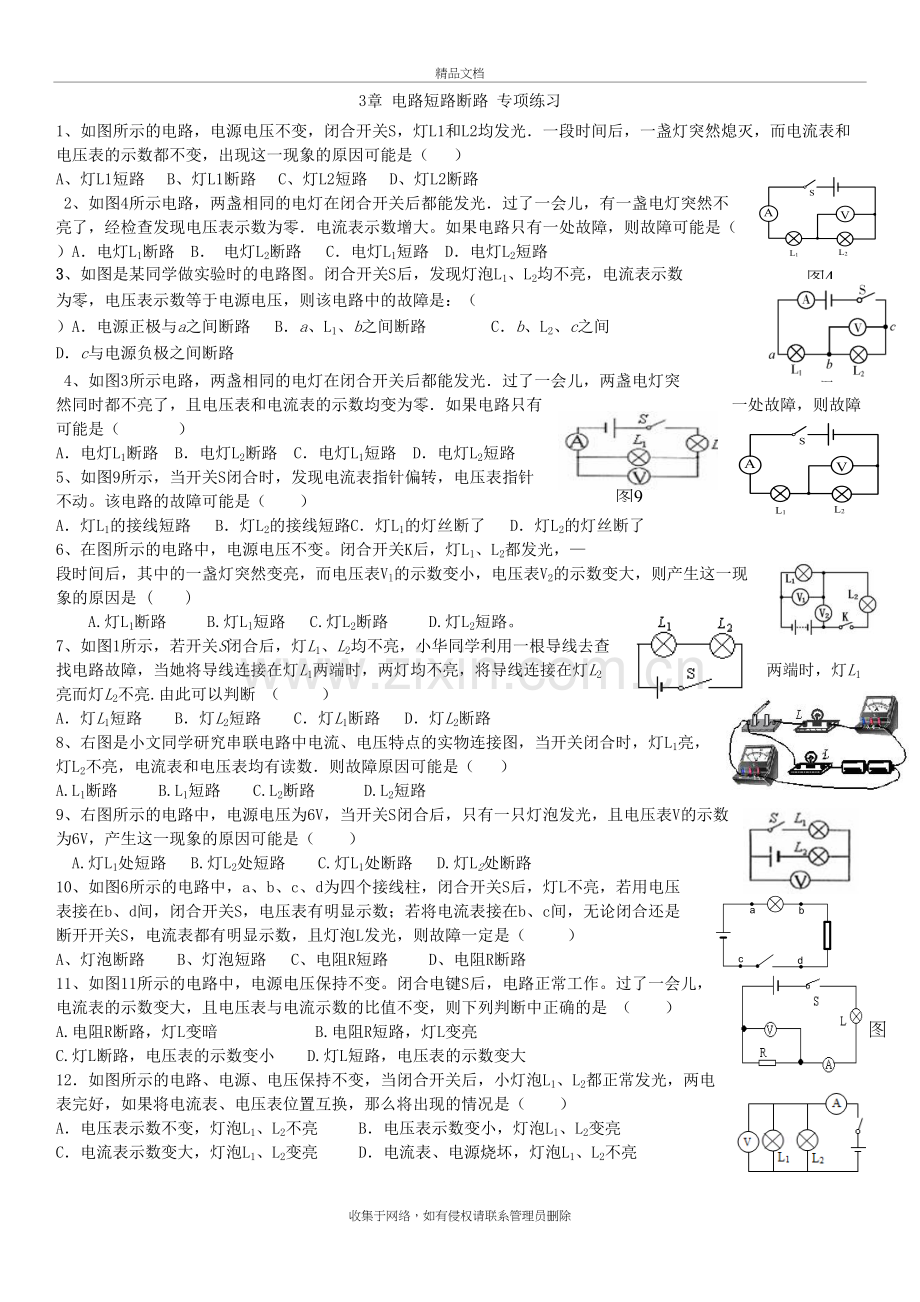

3章 电路短路断路 专项练习
1、如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
图4
A、灯L1短路 B、灯L1断路 C、灯L2短路 D、灯L2断路
2、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。如果电路只有一处故障，则故障可能是（ ）A．电灯L1断路 B． 电灯L2断路 C．电灯L1短路 D．电灯L2短路
3、如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）A．电源正极与a之间断路 B．a、L1、b之间断路 C．b、L2、c之间 D．c与电源负极之间断路
图9
4、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（ ）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
5、如图9所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（    ）
A．灯L1的接线短路 B．灯L2的接线短路C．灯L1的灯丝断了 D．灯L2的灯丝断了
6、在图所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 (    )
A.灯L1断路 B.灯Ll短路 C.灯L2断路 D.灯L2短路。
7、如图1所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 （ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
8、右图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（   ）
A.L1断路     B.L1短路    C.L2断路      D.L2短路
9、右图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（    ）
A.灯L1处短路 B.灯L2处短路 C.灯L1处断路 D.灯L2处断路
10、如图6所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光，则故障一定是（ ）
A、灯泡断路 B、灯泡短路 C、电阻R短路 D、电阻R断路
图11
11、如图11所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是 （ ）
A.电阻R断路，灯L变暗 B.电阻R短路，灯L变亮
C.灯L断路，电压表的示数变小 D.灯L短路，电压表的示数变大
12．如图所示的电路、电源、电压保持不变，当闭合开关后，小灯泡L1、L2都正常发光，两电表完好，如果将电流表、电压表位置互换，那么将出现的情况是（　　）
A．电压表示数不变，灯泡L1、L2不亮 B．电压表示数变小，灯泡L1、L2变亮
C．电流表示数变大，灯泡L1、L2变亮 D．电流表、电源烧坏，灯泡L1、L2不亮
13、在右图中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了两分钟，电压表示数突然变为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_______________。
14、在右图所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：______________________________。
