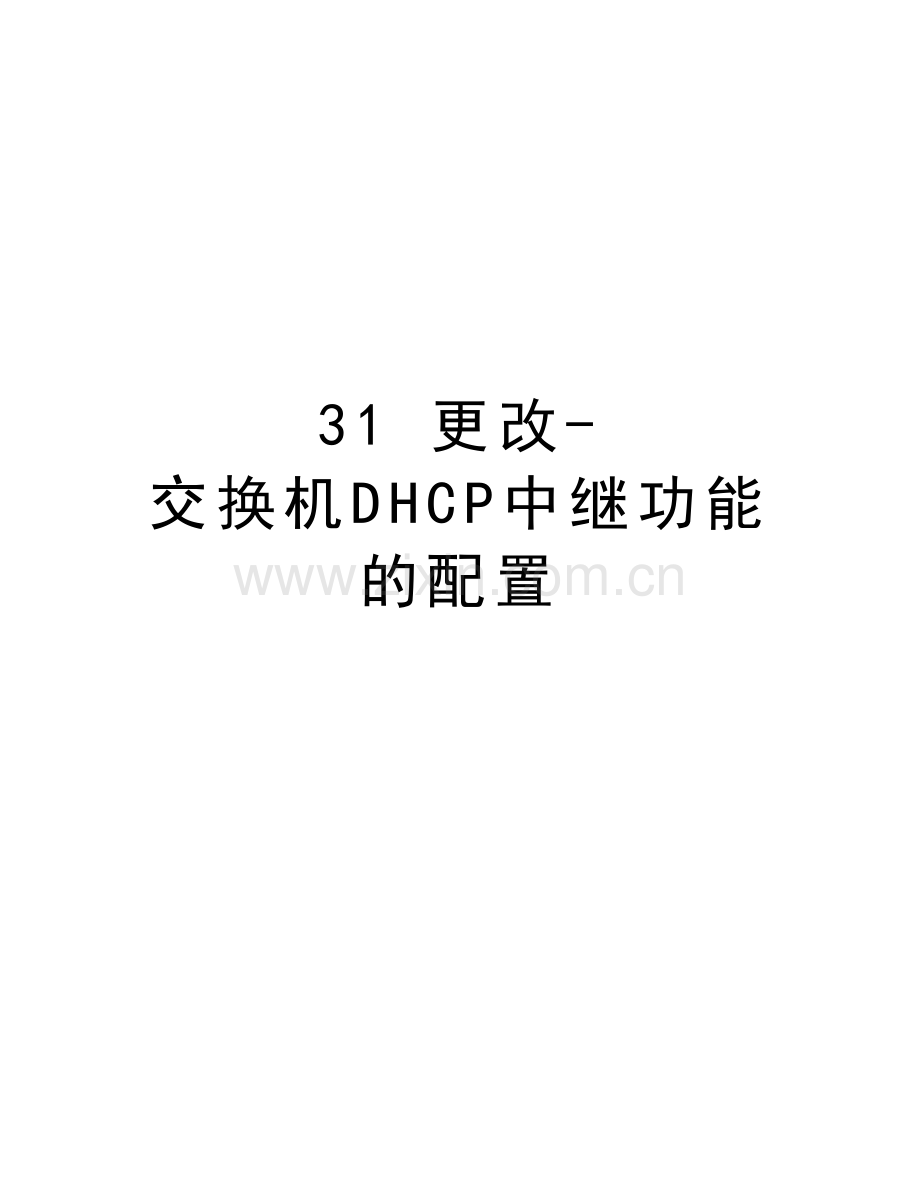

31 更改-交换机DHCP中继功能的配置

精品文档

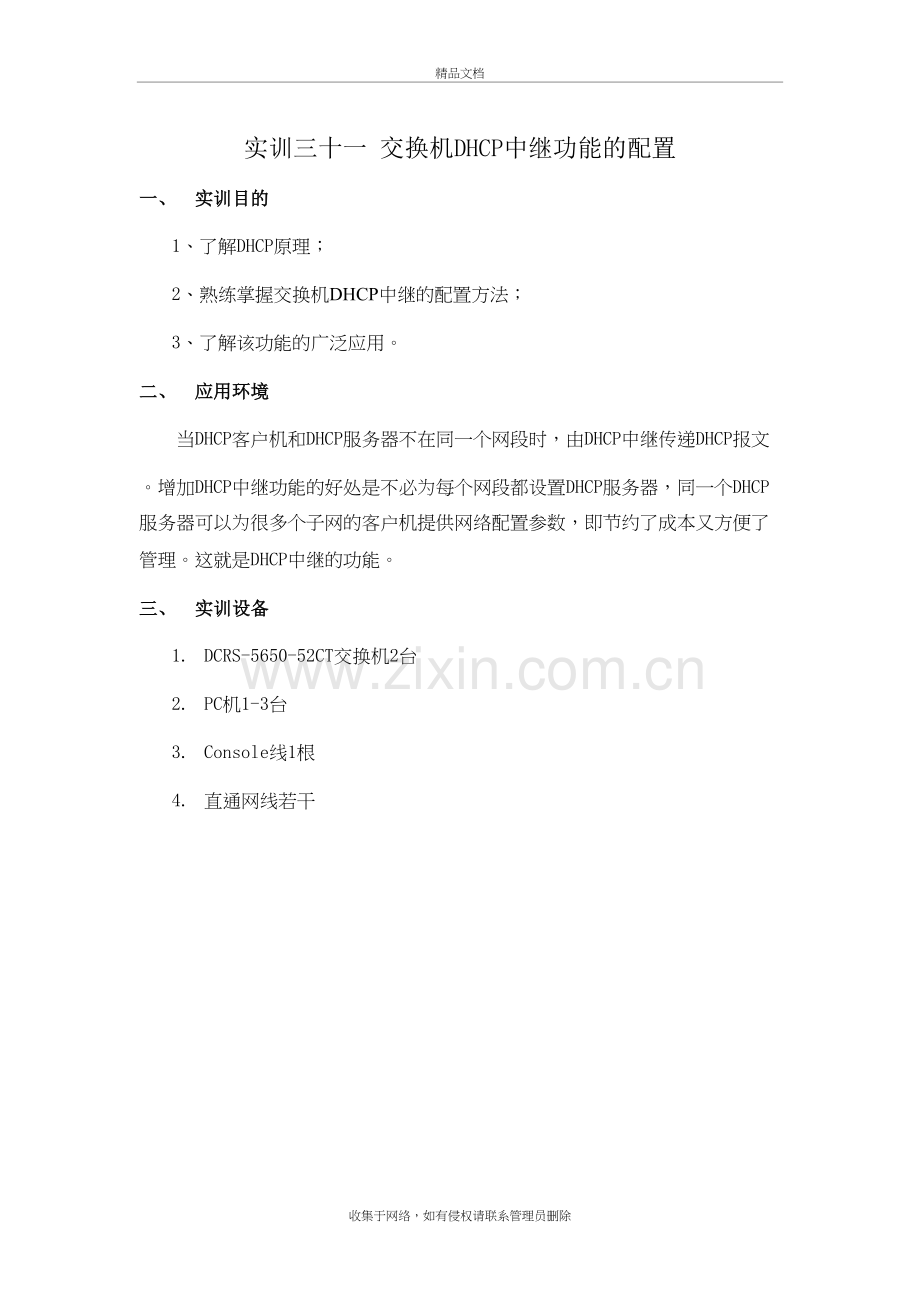

实训三十一 交换机DHCP中继功能的配置
一、 实训目的
1、 了解DHCP原理；
2、 熟练掌握交换机DHCP中继的配置方法；
3、 了解该功能的广泛应用。
二、 应用环境
当DHCP客户机和DHCP服务器不在同一个网段时，由DHCP中继传递DHCP报文。增加DHCP中继功能的好处是不必为每个网段都设置DHCP服务器，同一个DHCP服务器可以为很多个子网的客户机提供网络配置参数，即节约了成本又方便了管理。这就是DHCP中继的功能。
三、 实训设备
1. DCRS-5650-52CT交换机2台
2. PC机1-3台
3. Console线1根
4. 直通网线若干
四、 实训拓扑

五、 实训要求
在交换机A上划分两个基于端口的VLAN：VLAN10，VLAN100。
VLAN
IP
端口成员
10
192.168.1.1/24
1
100
10.1.157.100/24
24
交换机A的端口24连接一台DHCP服务器，服务器的地址为10.1.157.1/24；
交换机A的端口1连接交换机B的24口；
交换机B恢复出场设备，不作任何配置，当成HUB来用。
DHCP服务器的地址池中的地址范围为：192.168.1.10/24-192.168.1.100/24.
六、 实训步骤
第一步：交换机全部恢复出厂设置，创建vlan10和vlan100。
switch(Config)#
switch(Config)#vlan 10
switch(Config-Vlan10)#switchport interface Ethernet 0/0/1
switch(Config-Vlan10)#exit
switch(Config)#vlan 100
switch(Config-Vlan100)#switchport interface Ethernet 0/0/24
switch(Config-Vlan100)#exit

第二步：给交换机设置IP地址。
switch(Config)#interface vlan 10
switch(Config-If-Vlan10)#ip address 192.168.1.1 255.255.255.0
switch(Config-If-Vlan10)#no shutdown

switch(Config)#interface vlan 100
switch(Config-If-Vlan100)#ip address 10.1.157.100 255.255.255.0
switch(Config-If-Vlan100)#no shutdown

第三步：配置DHCP中继
switch(Config)#service dhcp
switch(Config)#ip forward-protocol udp bootps
switch(Config)#interface vlan 10
switch(Config-If-Vlan10)#ip helper-address 10.1.157.1
switch(Config-If-Vlan10)#exit
switch(Config)#

第四步：验证实训。
使用“ipconfig/renew”命令在PC的dos命令行中检查是否得到了正确的IP.

七、 注意事项和排错
1、 若中间负责转发DHCP报文的交换机、路由器不具备DHCP中继功能，建议替换掉中间的设备或更新版本，使其具备DHCP中继功能，才能正确进行这个功能。
八、 配置序列
switch#show run
!
no service password-encryption
!
hostname switch
!
ip forward-protocol udp 67
!
service dhcp
!
vlan 1
!
vlan 10
!
vlan 100
!
Interface Ethernet0/0/1
switchport access vlan 10
!
Interface Ethernet0/0/2
!
Interface Ethernet0/0/3
!
Interface Ethernet0/0/4
!
Interface Ethernet0/0/5
!
Interface Ethernet0/0/6
!
Interface Ethernet0/0/7
!
Interface Ethernet0/0/8
!
Interface Ethernet0/0/9
!
Interface Ethernet0/0/10
!
Interface Ethernet0/0/11
!
Interface Ethernet0/0/12
!
Interface Ethernet0/0/13
!
Interface Ethernet0/0/14
!
Interface Ethernet0/0/15
!
Interface Ethernet0/0/16
!
Interface Ethernet0/0/17
!
Interface Ethernet0/0/18
!
Interface Ethernet0/0/19
!
Interface Ethernet0/0/20
!
Interface Ethernet0/0/21
!
Interface Ethernet0/0/22
!
Interface Ethernet0/0/23
!
Interface Ethernet0/0/24
switchport access vlan 100
!
Interface Ethernet0/0/25
!
Interface Ethernet0/0/26
!
Interface Ethernet0/0/27
!
Interface Ethernet0/0/28
!
interface Vlan10
ip address 192.168.1.1 255.255.255.0
!forward protocol udp 67(active)!
ip helper-address 10.1.157.1
!
interface Vlan100
ip address 10.1.157.100 255.255.255.0
!
no login
!
End
switch#
九、 相关配置命令详解
DHCP中继配置任务序列
1. 启动DHCP中继
2. 配置DHCP中继转发DHCP广播报文
3. 配置DHCP中继转发其他UDP广播报文
4. 禁止DHCP中继转发DHCP广播报文
启动DHCP中继
在前面15.2.1中曾讲到启动DHCP服务时即启动了DHCP服务器的功能，又启动了DHCP中继的功能。（详见15.1.2.1相关内容）
配置DHCP中继转发DHCP广播报文
命令
解释
全局配置模式

ip forward-protocol udp <port>
no ip forward-protocol udp <port>
转发DHCP广播报文时，UDP端口号为67。
接口配置模式

ip helper-address <ipaddress>
no ip helper-address <ipaddress>
指定DHCP中继转发的目标IP地址；本命令的no操作为取消该项配置。
配置DHCP中继转发其他UDP广播报文
命令
解释
全局配置模式

ip forward-protocol udp <port>
no ip forward-protocol udp <port>
通过配置UDP端口，指定DHCP中继转发协议；本命令的no操作为取消该项配置。
ip helper-address <ipaddress>
no ip helper-address <ipaddress>
指定DHCP中继转发的目标IP地址；本命令的no操作为取消该项配置。
禁止DHCP中继转发DHCP广播报文
命令
解释
全局配置模式

ip dhcp relay information policy drop
no ip dhcp relay information policy drop
三层交换机作为DHCP中继时，配置中继的转发政策为不转发DHCP报文；本命令的no操作为恢复转发DHCP报文。
