消防设备过载保护

精品资料

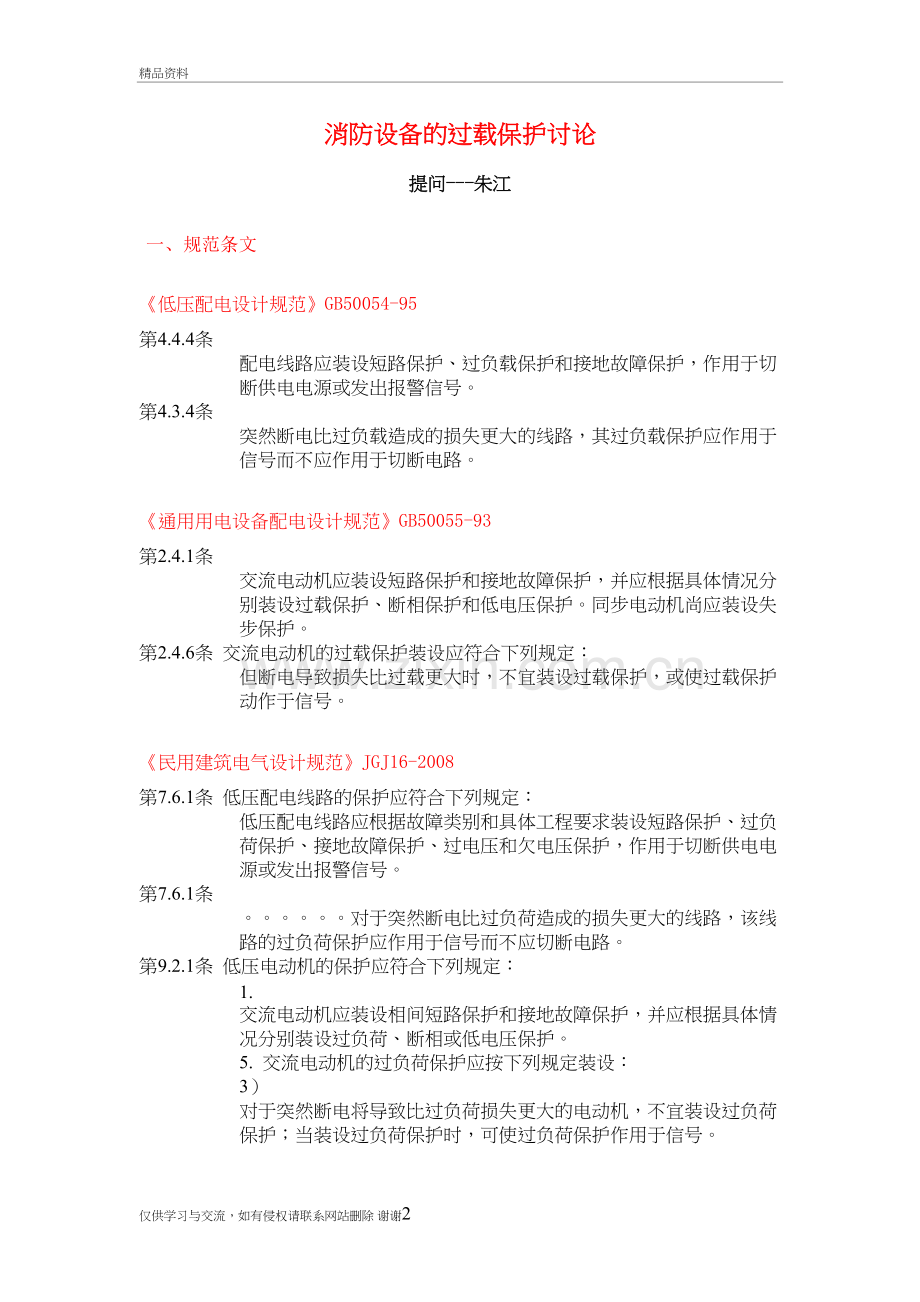

消防设备的过载保护讨论
提问---朱江

一、 规范条文

《低压配电设计规范》GB50054-95
第4.4.4条 配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号。
第4.3.4条 突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路。

《通用用电设备配电设计规范》GB50055-93
第2.4.1条 交流电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护和低电压保护。同步电动机尚应装设失步保护。
第2.4.6条 交流电动机的过载保护装设应符合下列规定：
但断电导致损失比过载更大时，不宜装设过载保护，或使过载保护动作于信号。

《民用建筑电气设计规范》JGJ16-2008
第7.6.1条 低压配电线路的保护应符合下列规定：
低压配电线路应根据故障类别和具体工程要求装设短路保护、过负荷保护、接地故障保护、过电压和欠电压保护，作用于切断供电电源或发出报警信号。
第7.6.1条 。。。。。。对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。
第9.2.1条 低压电动机的保护应符合下列规定：
1. 交流电动机应装设相间短路保护和接地故障保护，并应根据具体情况分别装设过负荷、断相或低电压保护。
5. 交流电动机的过负荷保护应按下列规定装设：
3） 对于突然断电将导致比过负荷损失更大的电动机，不宜装设过负荷保护；当装设过负荷保护时，可使过负荷保护作用于信号。

二、 电动机控制箱内有热继电器，断路器需要带过载保护吗？

三、 电动机能用断路器做过载保护吗？

四、 消防设备过载保护如何设？

五、 其它问题

六、 电动机控制箱内有热继电器，断路器需要带过载保护吗？

1. 不需要，当然除消防设备外，普通电动机采用断路器带热过载保护也无错。
2. 电动机过载保护有热继电器就可以了，进口的电机型MCCB，基本是不带热过载保护的，国产的电机型MCCB倒是可选带热过载保护。

3. 如果断路器带了过载保护，断路器过载保护也就保护断路器至热继电器之间的一段线。如果断路器无过载保护，这段“至热继电器之间的一段线”看似无保护，实际有保护，“热继电器”已经确保这一小段线不会过负荷运行。

七、 电动机能用断路器做过载保护吗？

1. 断路器作为过载保护有其局限性。。
1） 带热脱扣的断路器作为过载保护时候，电机启动次数受限制，保护范围较小。
2） 热继作为过载保护，保护范围连续可调，还可带断相保护。
3） 断路器切断的是电源，热继电器是使接触器动作断开负载的电源。有时候控制电源会从主断路器的下端头取。断路器动作后连控制电源也切断了，信号都没有了。
4） 有些情况下，出现过载时只需要发信号不需要切断电源，这时就应该采用热继电器。

2. 断路器与热继电器过载脱扣的区别
1） 根据GB14048.1断路器标准，工业用断路器要求1.30In的2小时必须脱扣

2） 63A以下的微断，标准要求1.45In的一小时必须脱扣

3） 热继电器是要求1.2In的2小时必须跳闸，并且能够保护电机线圈

4） 电机的线圈要求电机线圈1.2In的2小时就会烧
5） 同时如果选择开关的电流与电机的电流一样的话，会导致电机启动过程跳闸而无法起动。
6） 很显然普通断路器QF选用了带长延时过载保护无法保护电机线圈的过载

八、 消防设备过载保护如何设？

1. 低压配电设计规范 GB50054-95 4.3.5条“突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路。”
2. 通用用电设备配电设计规范 GB50055-93 2.4.6条 交流电动机的过载保护“断电导致损失比过载更大时，不宜装设过载保护，或使过载保护动作于信号。

九、 其它问题
1. 接地故障保护
2. 普通电梯及消防电梯的过载保护、接地故障保护
