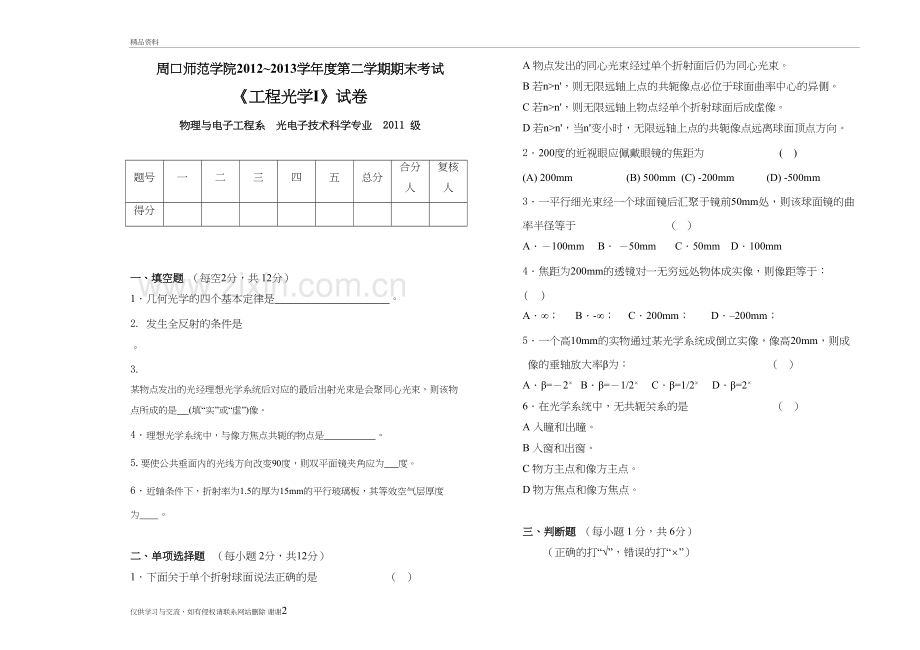

周口师范学院2012~2013学年度第二学期期末考试
《工程光学I》试卷
物理与电子工程系 光电子技术科学专业 2011 级

题号
一
二
三
四
五
总分
合分人
复核人
得分

一、填空题 （每空2分，共 12分）
1． 几何光学的四个基本定律是 。
2. 发生全反射的条件是 。
3. 某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束，则该物点所成的是 (填“实”或“虚”)像。
4．理想光学系统中，与像方焦点共轭的物点是 。
5.要使公共垂面内的光线方向改变90度，则双平面镜夹角应为 度。
6．近轴条件下，折射率为1.5的厚为15mm的平行玻璃板，其等效空气层厚度
为 。

二、单项选择题 （每小题 2分，共12分）
1．下面关于单个折射球面说法正确的是 （ ）
A 物点发出的同心光束经过单个折射面后仍为同心光束。
B 若n>n'，则无限远轴上点的共轭像点必位于球面曲率中心的异侧。
C 若n>n'，则无限远轴上物点经单个折射球面后成虚像。
D 若n>n'，当n'变小时，无限远轴上点的共轭像点远离球面顶点方向。
2．200度的近视眼应佩戴眼镜的焦距为 ( )
(A) 200mm　　　 　 (B) 500mm (C) -200mm (D) -500mm
3．一平行细光束经一个球面镜后汇聚于镜前50mm处，则该球面镜的曲率半径等于 （ ）
A．－100mm B． －50mm C．50mm D．100mm
4．焦距为200mm的透镜对一无穷远处物体成实像，则像距等于： ( )
A．∞； B．-∞； C．200mm； D．–200mm；
5．一个高10mm的实物通过某光学系统成倒立实像，像高20mm，则成像的垂轴放大率β为： （ ）
A．β=－2× B．β=－1/2× C．β=1/2× D．β=2×
6．在光学系统中，无共轭关系的是 （ ）
A 入瞳和出瞳。
B 入窗和出窗。
C 物方主点和像方主点。
D 物方焦点和像方焦点。

三、判断题 （每小题 1 分，共 6分）
（正确的打“√”，错误的打“”）
1．成像系统将实际三维空间分成物空间和像空间两个独立的部分。 （ ）
2．凸面反射镜对实物只能成正立缩小的像。 （ ）
3．远摄型光组和反远距光组均是由一个正透镜和一个负透镜构成。 （ ）
4．轴外点成像光束的宽度只与渐晕光阑有关。 （ ）
5．平面反射镜是唯一能成完善像的光学元器件。 （ ）
6．在生物显微镜中加入场镜，系统的放大率不变。 （ ）

四、简答题（每小题5分，共15分）

1. 理想光学系统的基点和基面有哪些？其特性如何？

2． 孔径光阑的定义？孔径光阑的安放原则？

3． 为了保证测量精度，测量仪器一般采用什么光路？为什么？

五、图解法求像或判断成像方向（每小题3分，共15分）

A

　F'

A

B

F

H

H'

B

H'

H

F’

F

题5-1图
题5-2图

题2-3图

z

x

物镜

z

x

y

y

题2-4图
题2-5图

六、 计算题（每小题10分，共40分）
七、 1.一光组由两个薄光组组合而成，如图6-1所示，第一个薄光组的焦距 第二个薄光组的焦距，两光组的间隔为200mm。求组合光组的焦距 ，像方主点位置H’和像方焦点位置。

题6-1图

2.有一平凸透镜有一平凸透镜r1=100mm,r2=,d=300mm,n=1.5,当物体在-时，求高斯像的位置。在第二面上刻一十字丝，问其通过球面的共轭像在何处？

3.一个薄透镜对某一物体成实像，放大率为,今以另一个薄透镜紧贴在第一个透镜上，则见像向透镜方向移动，放大率为原先的3/4倍，求两块透镜的焦距为多少？

4. 用焦距=450mm的翻拍物镜拍摄文件,文件上压一块折射率n=1.5,厚度d=15mm的玻璃平板,若拍摄倍率β= -2试求物镜主面到平板玻璃第一面的距离。
