电路故障分析习题

精品文档

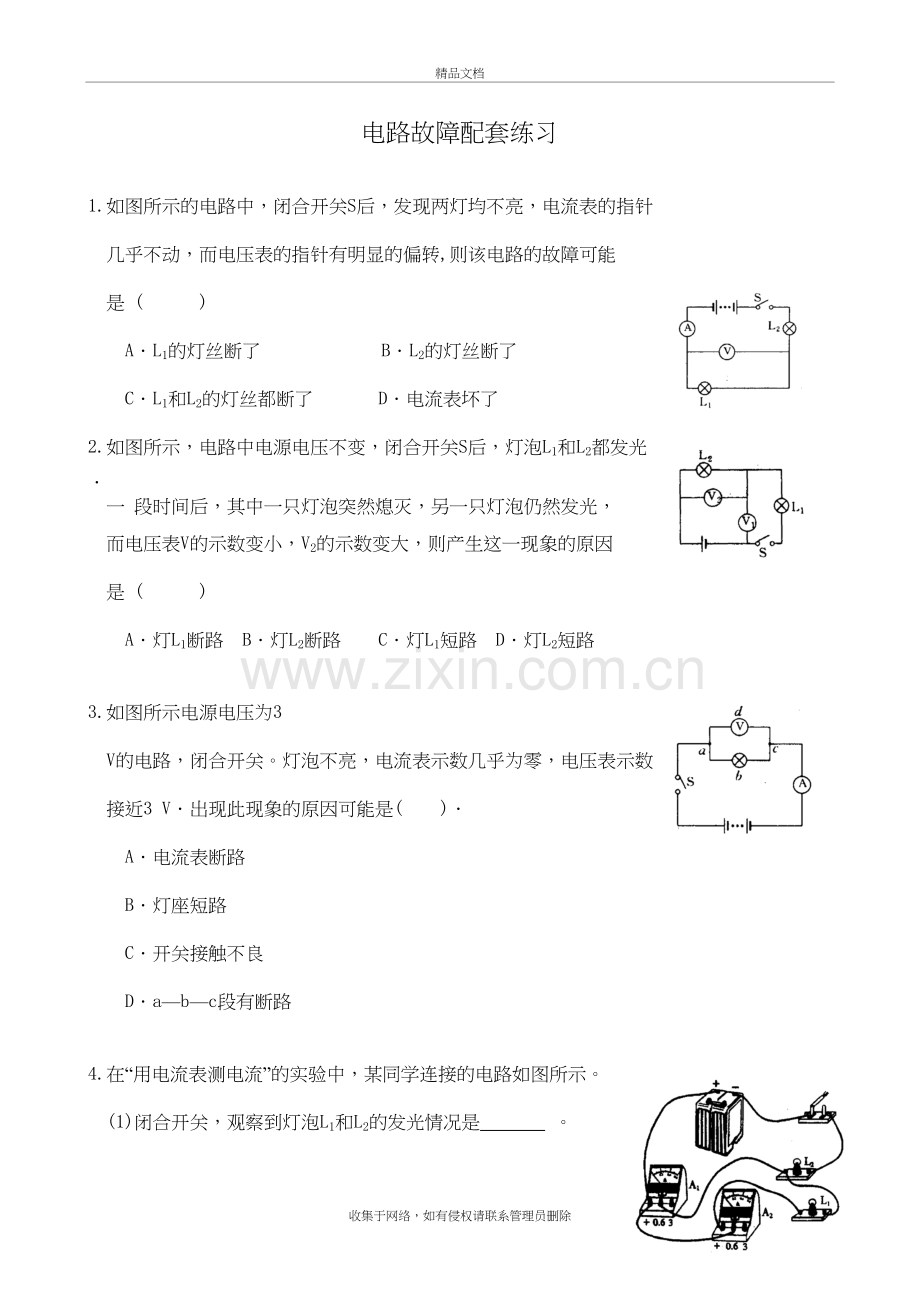

电路故障配套练习

1.如图所示的电路中，闭合开关S后，发现两灯均不亮，电流表的指针
几乎不动，而电压表的指针有明显的偏转,则该电路的故障可能
是 ( )
A．L1的灯丝断了 B．L2的灯丝断了
C．L1和L2的灯丝都断了 D．电流表坏了
2.如图所示，电路中电源电压不变，闭合开关S后，灯泡L1和L2都发光．
一 段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，
而电压表V的示数变小，V2的示数变大，则产生这一现象的原因
是 ( )
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路

3.如图所示电源电压为3 V的电路，闭合开关。灯泡不亮，电流表示数几乎为零，电压表示数接近3 V．出现此现象的原因可能是( )．
A．电流表断路
B．灯座短路
C．开关接触不良
D．a—b—c段有断路

4.在“用电流表测电流”的实验中，某同学连接的电路如图所示。
(1)闭合开关，观察到灯泡L1和L2的发光情况是 。
(2)针对上述现象，该电路存在的问题是 。
(3)请在原图上只改动一根导线，使两只电流表分别测干路
和支路的电流。(要求：在需改动的导线上画“×”，
用笔将改动后的导线画出，导线不许交叉)。
5.下图所示的电路中，哪种接法是会烧坏电流表的错误
接法 ( )

V
A
6.某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图。若开关闭合其后果是（ ）
A．两表会被烧坏
B．两表不会被烧坏
C．电压表不会被烧坏,但无示数
D．电压表不会被烧坏,电流表可能被烧坏
7.下列4个电路中的电表连接错误的是( )．

8.如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（   ）
  A．电压表被烧
 B．电流表将被烧坏
  C．灯L1亮，灯L2不亮
 D．两只灯泡都将被烧坏

9.如图是某同学做实验时的电路图。闭合开关S后，发现灯泡
L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，
A
L2
L1
V
a
b
c

S
则该电路中的故障是：（ ）
A．电源正极与a之间断路
B．a、L1、b之间断路
C．b、L2、c之间断路
D．c与电源负极之间断路

10.如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯
同时熄灭，电压表示数明显增大，出现这一现象的原因可能是 ( )
A．L1发生短路 B．L2发生短路
C．L1的灯丝烧断 D．L2的灯丝烧断

11.如图，家庭电路中电灯突然熄灭，小明用测电笔分别测两根电源线，发现氖管都发光．据此，请你帮助小明推断该电路故障可能是（  ）
 A．灯泡短路     B．火线断路        C．零线断路     D．条件不足，无法确定

第 11题 第12题 第13题

12.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（  ）
A． 插座发生短路了     B．进户的火线断了      C．进户的零线断了    D．某盏电灯的灯丝断了
13.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（  ）
A． 火线和零线短路     B．电灯L短路      C．电线AC段某处断路   D电线BD段某处断路
14.如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（  ）
A． 插座发生短路了B．进户的火线断了 C．进户的零线断了D．某盏电灯的灯丝断了
15.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（  ）
  A．灯座短路        B．灯座断路         C．灯丝断路      D．灯泡的接头短路
16.如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（  ）
A． 可能是电阻R短路，电流表的示数变大    B． 一定是灯L短路，电流表的示数变大
C． 可能是电阻R断路，电压表的示数变小    D． 可能是灯L断路，电流表的示数变小

第14题 第16题

17.李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（  ）
  A．灯丝断了   B．灯头与零线间断路了   C．灯座短路了   D．灯头与火线间断路了
二．填空题（共3小题）
18．为检查照明电路的故障，电工经常采用的方法是：断开干路开关S，将额定电压为220V的“较验灯”接在开关的两只接线柱上，如图所示，在检查某盏灯之前，先断开所有支路开关，再闭合该支路开关，“较验灯”将会出现以下三种情况中的其中一种：①不发光，说明该支路 _________ ；②发光较暗，说明该支路 _________ ；③正常发光，说明该支路 _________ ．（填“开路”、“短路”或“正常”）
19．图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时， （1）若发现L1亮、L2不亮，分析其电路有故障，则故障是 _________ ；
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是 _________ ．
20．在“比较串联电路和并联电路”的实验中，连接电路时，开关必须 _________ ．某实验小组连好如图所示的电路时，闭合开关，发现两灯都不亮，急忙向老师求援．老师走过来，将L1轻轻扭动，L1 亮起来了，L2还是不亮．老师微笑着问：“这说明L1处发生了什么故障？”同学们异口同声地回答道：“接触不良．”“那么L2为什么还不亮呢？”同学们又傻眼了…如果 L2处有故障，是什么故障呢？你认为L2发生 _________ ．

第19题 第20题
