4-0板钢筋计算公式

精品文档

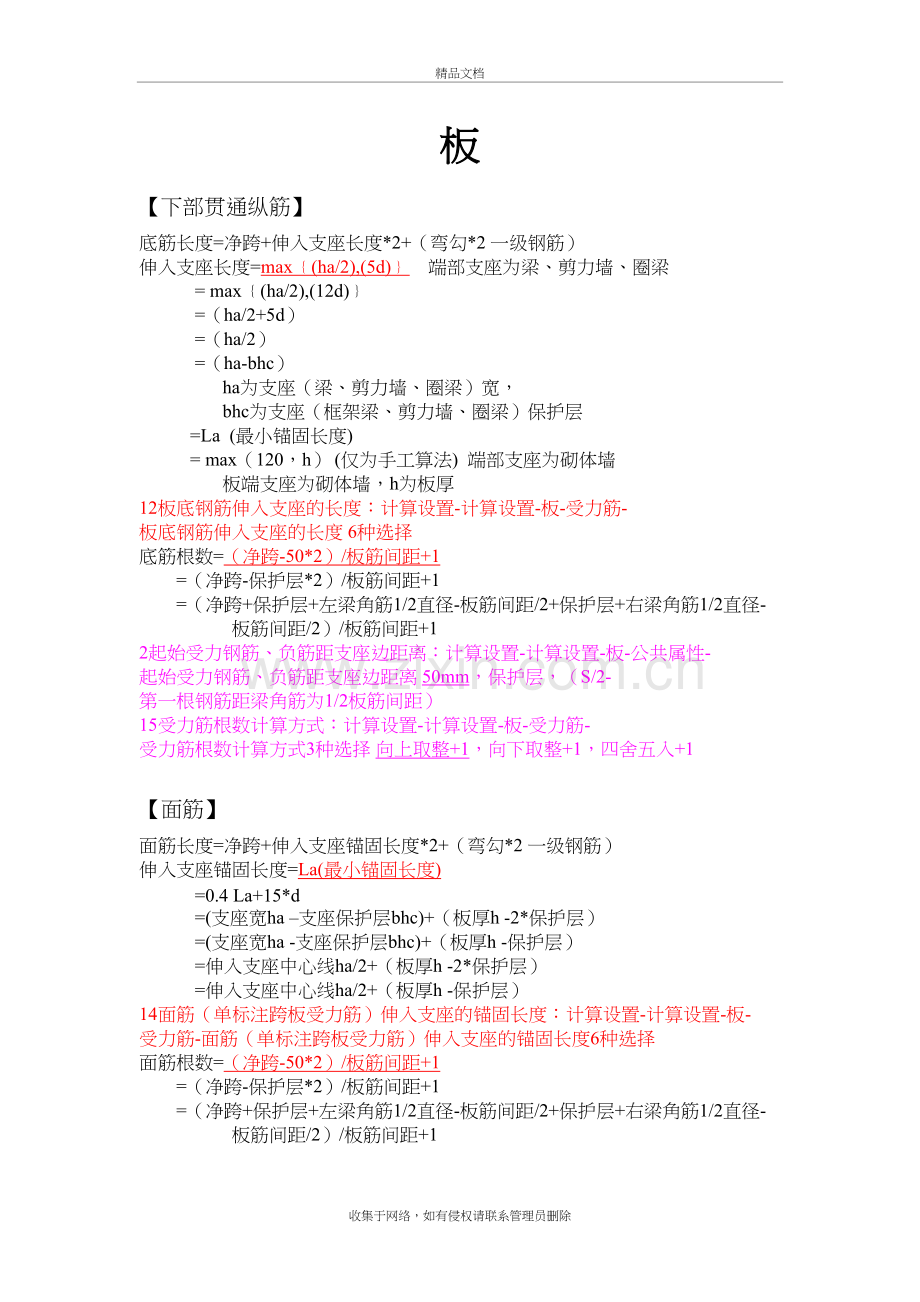

板
【下部贯通纵筋】
底筋长度=净跨+伸入支座长度*2+（弯勾*2 一级钢筋）
伸入支座长度=max﹛(ha/2),(5d)﹜ 端部支座为梁、剪力墙、圈梁
= max﹛(ha/2),(12d)﹜
=（ha/2+5d）
=（ha/2）
=（ha-bhc）
ha为支座（梁、剪力墙、圈梁）宽，
bhc为支座（框架梁、剪力墙、圈梁）保护层
=La (最小锚固长度)
= max（120，h） (仅为手工算法) 端部支座为砌体墙
板端支座为砌体墙，h为板厚
12板底钢筋伸入支座的长度：计算设置-计算设置-板-受力筋-板底钢筋伸入支座的长度 6种选择
底筋根数=（净跨-50*2）/板筋间距+1
=（净跨-保护层*2）/板筋间距+1
=（净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2）/板筋间距+1
2起始受力钢筋、负筋距支座边距离：计算设置-计算设置-板-公共属性-起始受力钢筋、负筋距支座边距离 50mm，保护层，（S/2-第一根钢筋距梁角筋为1/2板筋间距）
15受力筋根数计算方式：计算设置-计算设置-板-受力筋-受力筋根数计算方式3种选择 向上取整+1，向下取整+1，四舍五入+1

【面筋】
面筋长度=净跨+伸入支座锚固长度*2+（弯勾*2 一级钢筋）
伸入支座锚固长度=La(最小锚固长度)
=0.4 La+15*d
=(支座宽ha –支座保护层bhc)+（板厚h -2*保护层）
=(支座宽ha -支座保护层bhc)+（板厚h -保护层）
=伸入支座中心线ha/2+（板厚h -2*保护层）
=伸入支座中心线ha/2+（板厚h -保护层）
14面筋（单标注跨板受力筋）伸入支座的锚固长度：计算设置-计算设置-板-受力筋-面筋（单标注跨板受力筋）伸入支座的锚固长度6种选择
面筋根数=（净跨-50*2）/板筋间距+1
=（净跨-保护层*2）/板筋间距+1
=（净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2）/板筋间距+1
2起始受力钢筋、负筋距支座边距离：计算设置-计算设置-板-公共属性-起始受力钢筋、负筋距支座边距离50mm，保护层，（S/2-第一根钢筋距梁角筋为1/2板筋间距）
15受力筋根数计算方式：计算设置-计算设置-板-受力筋-受力筋根数计算方式3种选择 向上取整+1，向下取整+1，四舍五入+1

【负筋】
1端支座负筋长度=锚入支座长度+（弯勾 一级钢筋）+板内净尺寸+弯折长度
锚入支座长度= La(最小锚固长度) （弯勾 一级钢筋）
=0.4 La+15*d （弯勾 一级钢筋）
=(支座宽ha -保护层bhc)+（板厚h -2*保护层）（无弯勾 一级钢筋）
=(支座宽ha -保护层bhc)+（板厚h -保护层） （无弯勾 一级钢筋）
=伸入支座中心线ha/2+（板厚h -2*保护层） （无弯勾 一级钢筋）
=伸入支座中心线ha/2+（板厚h -保护层） （无弯勾 一级钢筋）
26单标注负筋锚入支座的长度：计算设置-计算设置-板-负筋-单标注负筋锚入支座的长度6种选择
*28单边标注支座负筋标注长度位置：计算设置-计算设置-板-负筋-单边标注支座负筋标注长度位置：支座内边线，支座中心线，支座轴线，支座外边线，负筋线长度 （此设置与板负筋-定义构件-属性编辑-左/右标注 值 有关）
弯折长度=（板厚h -2*保护层）
=（板厚h -保护层）
9负筋在板内的弯折长度：计算设置-计算设置-板-公共属性-负筋在板内的弯折长度2种选择
负筋根数=（净跨-50*2）/板筋间距+1
=（净跨-保护层*2）/板筋间距+1
=（净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2）/板筋间距+1
2起始受力钢筋、负筋距支座边距离：计算设置-计算设置-板-公共属性-起始受力钢筋、负筋距支座边距离50mm，保护层，（S/2-第一根钢筋距梁角筋为1/2板筋间距）
29负筋根数计算方式：计算设置-计算设置-板-负筋-负筋根数计算方式3种选择 向上取整+1，向下取整+1，四舍五入+1

2端支座负筋分布筋长度=（轴线（或净跨）长度-负筋标注长度*2）+搭界长度150*2+（弯勾*2 一级钢筋 是否带弯勾） 和负筋（跨板受力筋）搭接计算
=轴线长度+（弯勾*2 一级钢筋 是否带弯勾） 按轴线长度计算
=布筋范围长度+（弯勾*2 一级钢筋 是否带弯勾）
布筋范围=净跨-50*2
=净跨-保护层*2
=净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2
按负筋（跨板受力筋）布置长度计算
3分布钢筋的配置：计算设置-计算设置-板-公共属性-分布钢筋的配置 直径/型号/间距
4分布钢筋长度计算：计算设置-计算设置-板-公共属性-分布钢筋长度计算3种选择
5分布筋与负筋（跨板受力筋）的搭接长度：计算设置-计算设置-板-公共属性-分布筋与负筋（跨板受力筋）的搭接长度150mm
8分布筋是否带弯勾：计算设置-计算设置-板-公共属性-分布筋是否带弯勾 是
分布筋根数=负筋板内净长/分布筋间距（向上取整）
=负筋板内净长/分布筋间距+1（向上取整）
7分布筋根数计算：计算设置-计算设置-板-公共属性-分布筋根数计算3种选择 向上取整+1，向下取整+1，四舍五入+1

3中间支座负筋长度=标注长度a+标注长度b+弯折长度*2
=标注长度a+标注长度b+支座+弯折长度*2
27板中间支座负筋标注是否支座：计算设置-计算设置-板-负筋-板中间支座负筋标注是否含支座 否（此设置与板负筋-定义构件-属性编辑-左/右标注 值 有关）
弯折长度=（板厚h -2*保护层）
=（板厚h -保护层）
9负筋在板内的弯折长度：计算设置-计算设置-板-公共属性-负筋在板内的弯折长度2种选择
负筋根数=（净跨-50*2）/板筋间距+1
=（净跨-保护层*2）/板筋间距+1
=（净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2）/板筋间距+1
2起始受力钢筋、负筋距支座边距离：计算设置-计算设置-板-公共属性-起始受力钢筋、负筋距支座边距离50mm，保护层，（S/2-第一根钢筋距梁角筋为1/2板筋间距）
29负筋根数计算方式：计算设置-计算设置-板-负筋-负筋根数计算方式3种选择 向上取整+1，向下取整+1，四舍五入+1

4中间支座负筋分布筋
中间支座负筋分布筋长度=（轴线（或净跨）长度-负筋标注长度*2）+搭接长度150*2+（弯勾*2 一级钢筋 是否带弯勾）和负筋（跨板受力筋）搭接计算
=轴线长度+（弯勾*2 一级钢筋是否带弯勾） 按轴线长度计算
=布筋范围长度+（弯勾*2 一级钢筋是否带弯勾）
布筋范围=净跨-50*2
=净跨-保护层*2
=净跨+保护层+左梁角筋1/2直径-板筋间距/2+保护层+右梁角筋1/2直径-板筋间距/2
按负筋（跨板受力筋）布置长度计算
3分布钢筋的配置：计算设置-计算设置-板-公共属性-分布钢筋的配置 直径/型号/间距
4分布钢筋长度计算：计算设置-计算设置-板-公共属性-分布钢筋长度计算3种选择
5分布筋与负筋（跨板受力筋）的搭接长度：计算设置-计算设置-板-公共属性-分布筋与负筋（跨板受力筋）的搭接长度150mm
8分布筋是否带弯勾：计算设置-计算设置-板-公共属性-分布筋是否带弯勾 是
分布筋根数=(布筋范围a /分布筋间距)+ (布筋范围b /分布筋间距)（向上取整）
=(布筋范围a /分布筋间距+1)+ (布筋范围b /分布筋间距+1)（向上取整）
7分布筋根数计算：计算设置-计算设置-板-公共属性-分布筋根数计算3种选择向上取整+1，向下取整+1，四舍五入+1

【温度筋】
温度筋长度=(两支座中心线长度-负筋标注长度*2)+搭接长度150*2+（弯勾*2 一级钢筋）
负筋标注为：单边标注支座负筋标注长度位置：支座中心线
板中间支座负筋标注是否含支座：是
=(两支座净长-负筋标注长度*2)+搭接长度150*2+（弯勾*2 一级钢筋）
负筋标注为：单边标注支座负筋标注长度位置：支座内边线
板中间支座负筋标注是否含支座：否
6温度筋与负筋（跨板受力筋）的搭接长度：计算设置-计算设置-板-公共属性-温度筋与负筋（跨板受力筋）的搭接长度150mm
温度筋根数=(两支座中心线长度-负筋标注长度*2)/温度筋间距-1
=(两支座净长-负筋标注长度*2)/温度筋间距-1

纯悬挑板的钢筋计算
【上部钢筋】
1上部受力筋长度=（弯勾 一级钢筋）+锚固长度La +（悬挑板净跨XBK-保护层） +(h-保护层*2+5d) +（搭接长度*搭接个数） 一端悬挑
14面筋（单标注跨板受力筋）伸入支座的锚固长度：计算设置-计算设置-板-受力筋-面筋（单标注跨板受力筋）伸入支座的锚固长度6种选择- La(最小锚固长度)
选中上部受力筋-点右键-构件属性编辑器-第5行右弯折设置为(h-保护层*2+5d)
=（悬挑板净跨XBK-保护层*2） +(h-保护层*2+5d) *2+（搭接长度*搭接个数） 两端悬挑
选中上部受力筋-点右键-构件属性编辑器-第4、5行左右弯折设置为(h-保护层*2+5d)
搭接个数设置：计算设置-搭接设置-其余钢筋定尺
10搭接长度设置：计算设置-计算设置-纵筋搭接接头错开百分率-25%、50%
上部受力筋根数=（悬挑板长度L -50*2）/上部受力钢筋间距+1
=（悬挑板长度L -保护层*2）/上部受力钢筋间距+1
=（悬挑板长度L +保护层*2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/上部受力钢筋间距+1
2起始受力钢筋、负筋距支座边距离：计算设置-计算设置-板-公共属性-起始受力钢筋、负筋距支座边距离 50mm，保护层，（S/2-第一根钢筋距梁角筋为1/2板筋间距）

2上部分布筋长度=（悬挑板长度L-保护层*2）+（弯勾*2 一级钢筋）
选中上部受力筋-点右键-构件属性编辑器-第4、5行左右弯折设置为(0)-0
上部分布筋根数=（悬挑板净跨XBK-保护层）/分布筋间距
【下部钢筋】
1下部构造钢筋长度= max（支座宽/2，12d）+（悬挑板净跨XBK-保护层） +（弯勾*2 一级钢筋）
12板底钢筋伸入支座的长度：计算设置-计算设置-板-受力筋-板底钢筋伸入支座的长度 6种选择- max﹛(ha/2),(5d)﹜
下部构造钢筋根数=（悬挑板长度L -50*2）/上部受力钢筋间距+1
=（悬挑板长度L-保护层*2）/下部构造钢筋间距+1
2下部分布筋长度=（悬挑板长度L-保护层*2）+（弯勾*2 一级钢筋）
下部分布筋根数=（悬挑板净跨XBK-保护层）/分布筋间距

板中开洞的底筋计算
1非洞口钢筋长度=净跨+伸进长度max﹛(ha/2),(5d)﹜*2+（弯勾*2 一级钢筋）
2洞口截断钢筋长度=伸进长度max﹛(ha/2),(5d)﹜+（净跨-保护层）+设定弯折+水平玩折(h-保护层*2+5d)+ （弯勾 一级钢筋）
3洞口加强钢筋长度=净跨+伸进长度max﹛(ha/2),(5d)﹜*2
