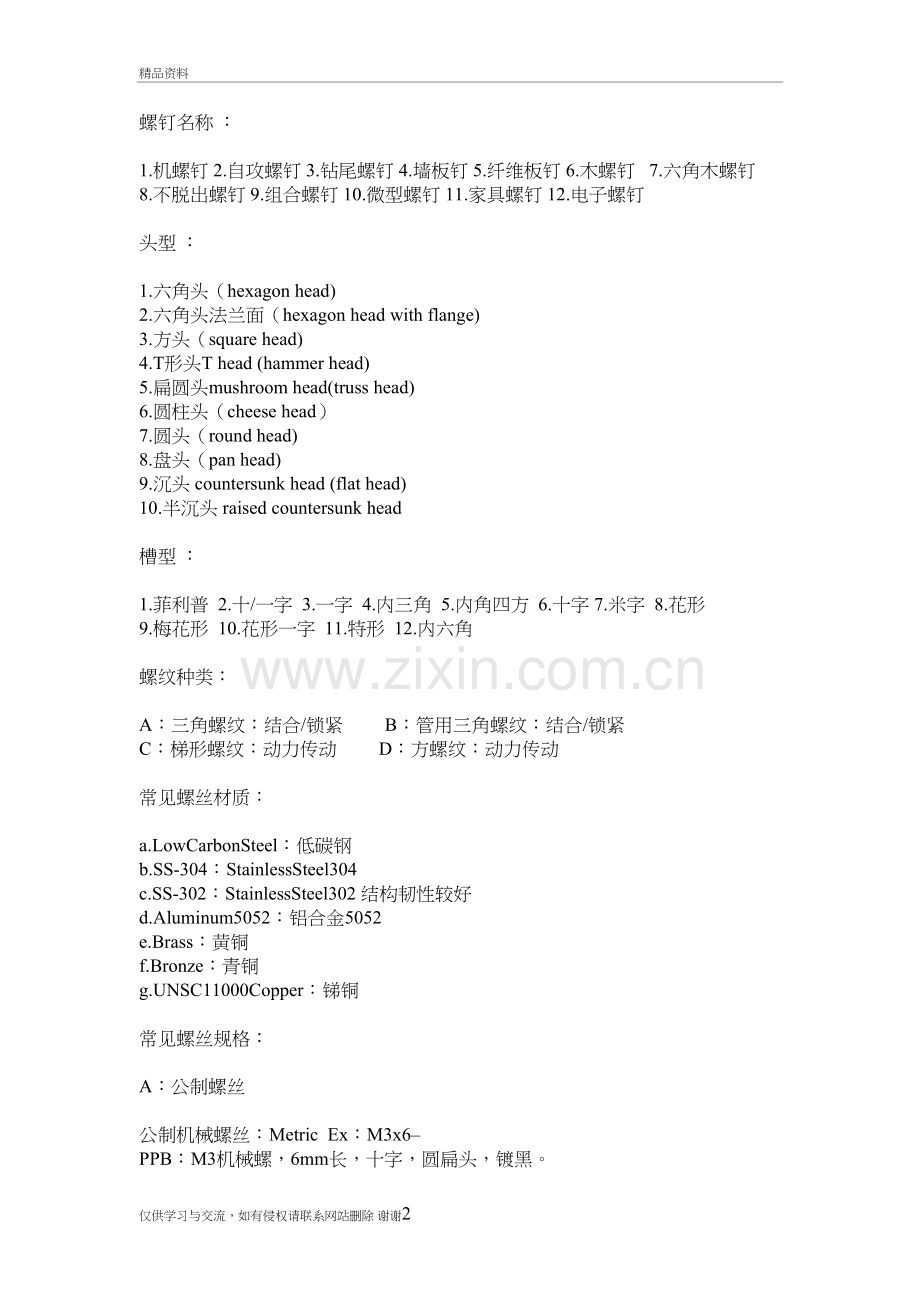

螺丝的规格定义精品资料螺钉名称 ：1.机螺钉 2.自攻螺钉 3.钻尾螺钉 4.墙板钉 5.纤维板钉 6.木螺钉 7.六角木螺钉 8.不脱出螺钉 9.组合螺钉 10.微型螺钉 11.家具螺钉 12.电子螺钉头型 ：1.六角头（hexagon head) 2.六角头法兰面（hexagon head with flange) 3.方头（square head) 4.T形头T head (hammer head) 5.扁圆头mushroom head(truss head) 6.圆柱头（cheese head） 7.圆头（round head) 8.盘头（pan head) 9.沉头 countersunk head (flat head) 10.半沉头 raised countersunk head 槽型 ：1.菲利普 2.十/一字 3.一字 4.内三角 5.内角四方 6.十字 7.米字 8.花形 9.梅花形 10.花形一字 11.特形 12.内六角螺纹种类： A：三角螺纹：结合/锁紧 B：管用三角螺纹：结合/锁紧 C：梯形螺纹：动力传动 D：方螺纹：动力传动 常见螺丝材质： a.LowCarbonSteel：低碳钢 b.SS-304：StainlessSteel304 c.SS-302：StainlessSteel302 结构韧性较好 d.Aluminum5052：铝合金5052 e.Brass：黄铜 f.Bronze：青铜 g.UNSC11000Copper：锑铜 常见螺丝规格：A：公制螺丝 公制机械螺丝：Metric Ex：M3x6PPB：M3机械螺，6mm长，十字，圆扁头，镀黑。 FinishCode：外观处理规格 HeadCode：头部外型 ThreadCode：螺丝型号DriveCode：头部剖沟，特征型号 LengthCode：螺丝长度(mm) A-1：ThreadCode：螺丝型号 公制螺丝直接以螺丝外径标示螺丝型号。如M3即螺丝外径为3。00mm；M4即螺丝外径为4。00mm。 MetricThreadSizexPitch：(Note：公制螺丝于螺丝型号后方，有时会注明螺丝牙距。) 如M3x0.5，M4x0.70，M5x0.8，M6x1。但因为标准规范，通常不提。 A-2：LengthCode。螺丝长度 公制螺丝，直接标示螺丝长度，单位为mm。螺丝之总长度标示，只计算头部以下之长度，不含头部高度。但平头螺丝例外，其螺丝之总长度标示含头部高度。A-3：DriveCode/头部剖沟、特征。一般常用规格如下： a.Slotted一字 b.Phillips十字 c.Phil-Slot一字/十字 d.HexScoket：内六角 e.OneWay：单向 A-4：HeadCode/头部外型。一般常用规格如下： a.Flat：平头 b.Oval：色拉头 c.Round：圆头 d.Pan：圆扁头 e.Truss：大圆扁头 f.Hex：六角头A-5：FinishCode/外观处理。一般常用规格如下： a.Z：Zine-Plated：镀锌 b.Ni：Ni-Plated：镀镍 c.Tin-Plated：镀锡 d.ZinePlated/GreenIridite：镀锌绿膜处理。 e.RadiantPlated：镀五彩 f.Passivate：抗氧化处理。 g.AlodialFinish：无外观处理。 公制自攻螺丝：于品名后方直接标示TappingType。Ex：M3x6PPB，TappingType：M3自攻螺丝，6mm长，十字，圆扁头，镀黑。一般以产品别或标示，再判定为SheetMetal或塑料部品使用。B：美规螺丝 a.一般以番号标示，如#2-56、#4-40、#6-32、#8-32、#10-24etc。 b.或以英制外径表示。 如0：0.86-56、0.112-40、0.138-32、0.164-32、0.190-24etc。 Ex：6328PPB： FinishCode：外观处理规格 HeadCode：头部外型 DriveCode：头部剖沟，特征型号 LengthCode：螺丝长度 ThreadCode：螺丝型号 B-1：ThreadCode：螺丝型号，一般常用规格如下： a.#2-56：2番56牙 b.#4-40：4番40牙 c.#6-32：6番32牙 d.#8-32：8番32牙 e.#10-24：10番24牙 牙为每吋之牙数。B-2：LengthCode：螺丝长度 美规螺丝长度须经换算，才是公制mm尺寸。换算公式：x25.40=公制长度mm B-3、B-4、B-5：标示方式与公制相同。C：英制螺丝 C-1：ThreadCode：标示皆将分母为8，再直接称分子之番号。 Ex：1/8x0.50PPB：1分牙螺丝x0.50长，PPB Ex：5/16x0.50PPB=2.5/8x0.50-PPB：2分半牙螺丝x0.50长，PPB Ex：5/32x0.50PPB=1.25/8x0.50-PPB：1分2厘半螺丝x0.50长，PPB Ex：1/4x0.50-PPB=2/8x0.50-PPB：2分牙螺丝x0.50长，PPB 注：有时会标示粗牙或细牙。 UNF：细牙：电子业较常用。 UNC：粗牙：重机械结构较常用。 Ex：3/8x0.50，UNFPPB：3分细牙螺丝0.50长，PPB。 C-2：LengthCode：为英吋标示，须乘以25.40换算为mm本文版权所属标准件之都网，如需转载、摘编或以其它方式使用本文内容，请在授权范围内使用，并标注“来源：标准件之都”仅供学习与交流，如有侵权请联系网站删除 谢谢4
