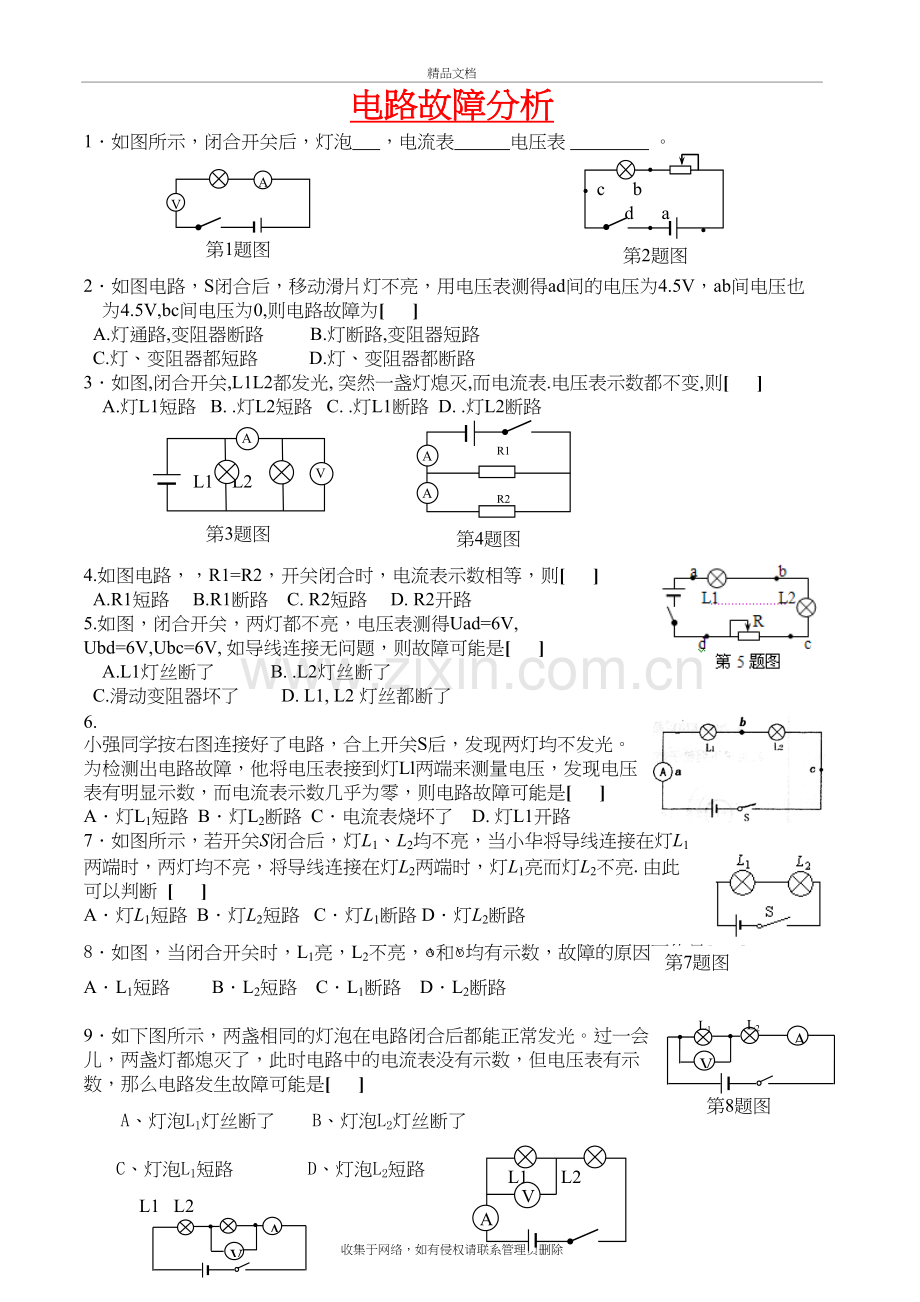

电路故障专项练习题精品文档电路故障分析1如图所示，闭合开关后，灯泡 ，电流表 电压表 。 bc b d a AV第2题图第1题图2如图电路，S闭合后，移动滑片灯不亮，用电压表测得ad间的电压为4.5V，ab间电压也为4.5V,bc间电压为0,则电路故障为 A.灯通路,变阻器断路 B.灯断路,变阻器短路 C.灯、变阻器都短路 D.灯、变阻器都断路3如图,闭合开关,L1L2都发光, 突然一盏灯熄灭,而电流表.电压表示数都不变,则 A.灯L1短路 B. .灯L2短路 C. .灯L1断路 D. .灯L2断路AR2R2R1R1R2 A1A2 L1 L2V第3题图第4题图4.如图电路，R1=R2，开关闭合时，电流表示数相等，则 A.R1短路 B.R1断路 C. R2短路 D. R2开路5.如图，闭合开关，两灯都不亮，电压表测得Uad=6V, Ubd=6V,Ubc=6V, 如导线连接无问题，则故障可能是 A.L1灯丝断了 B. .L2灯丝断了 C.滑动变阻器坏了 D. L1, L2 灯丝都断了6. 小强同学按右图连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到灯Ll两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是 A灯L1短路 B灯L2断路 C电流表烧坏了 D. 灯L1开路7如图所示，若开关S闭合后，灯L1、L2均不亮，当小华将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 A灯L1短路 B灯L2短路 C灯L1断路 D灯L2断路第7题图8如图，当闭合开关时，L1亮，L2不亮，和均有示数，故障的原因可能是 AL1短路 BL2短路 CL1断路 DL2断路第8题图AVL1L29如下图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 A、灯泡L1灯丝断了 B、灯泡L2灯丝断了 L1 L2VAC、灯泡L1短路 D、灯泡L2短路 L1 L2AV第10题图第9题图10如图电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则下列判断正确的是 A.L1断路 B. L1短路 C. L2断路 D. L2短路L2 L2L1AV6V第12题图第11题图11如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 A、L1灯丝断了 B、L2灯丝断了 C、电流表损坏 D、L2灯口处短路 12如图，S闭合后，L1L2都能发光，两表示数分别为0.3A和3V，一段时间后，两灯突然同时熄灭，电流表示数几乎为0，电压标为6V,原因是 A.L1灯丝断了 B. L1灯丝断了 C.电流表坏了（开路） D. 电压表坏了14在图690所示电路中，电源电压不变闭合电键S，电路正常工作过一会儿，两电表的示数都变大，则该电路中出现的故障可能是 ( )(A)灯L断路 (B)灯L短路(C)电阻R断路 (D)电阻R短路15如图691所示的电路中，电源电压保持不变，只闭合开关时，电灯L发光；如果再闭合开关，则 ( )(A)两个电流表的示数都变大(B)两个电流表的示数都不变(C)电灯L的亮度变亮(D)电压表的示数不变16如图所示的电路中，电源电压恒为24伏特，电阻R1R2120欧姆，两只电流表的量程均为00.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是（ ） A.R2短路B.R2断路C.R1短路D.R1断路17、如图所示,当S闭合后,两灯泡均不发光,电流表指针几乎不动,但电压表的指针有偏转,该电路的故障可能是( )(A)电流表坏了或未接好 (B)灯L2的灯丝断裂或灯座与灯泡未接好(C)电流表和L1、L2都坏了(D)从a点开始经L1到b的这段电路有断路21.如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（ ） C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。 22.如图2所示，下列说法正确的是 （ ） A、电流表的连接是正确的； B、电压表的连接是正确的； C、两表的连接都是错误的； D、电流表将会被烧坏。23.如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现 A、电流表被烧坏； B、电压表被烧坏； （ ） C、两只灯会被烧坏； D、两只灯都能发光。24.如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ）A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。 25.如图5所示为某同学做实验时的错误电路图，当闭合开关后将 （ ） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡L的灯丝烧坏； D、电源损坏。26.如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。27.如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。28.如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0, Ubc=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。29.如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定 （ ） A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。30.在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则 （ ） A、灯L1可能变亮； B、灯L1亮度可能不变；C、灯L2可能断路； D、灯L2可能短路。31.在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ） A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路； D、灯泡L2的灯丝断了。32.在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 A、灯L1短路； B、灯L2短路； C、灯L1断路； D、灯L2断路。 （ ）33.把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ） A、L1的灯丝断了； B、L2的灯丝断了； C、L1发生了短路； D、L2发生了短路。34.如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是 （ ） A、电流表断路，电灯L1和L2完好； B、L1灯丝断路，电流表和L2完好； C、L2灯丝断路，电流表和L1完好； D、L1、L2灯丝都断路，而电流表完好。答案：1.不亮；无度数；有度数25ACBB;610DDBBB;1112BB;1415BD;1618DDA;2125CDACA;2630DADBC;3134DDBA收集于网络，如有侵权请联系管理员删除
