常用膨胀节简述
精品文档

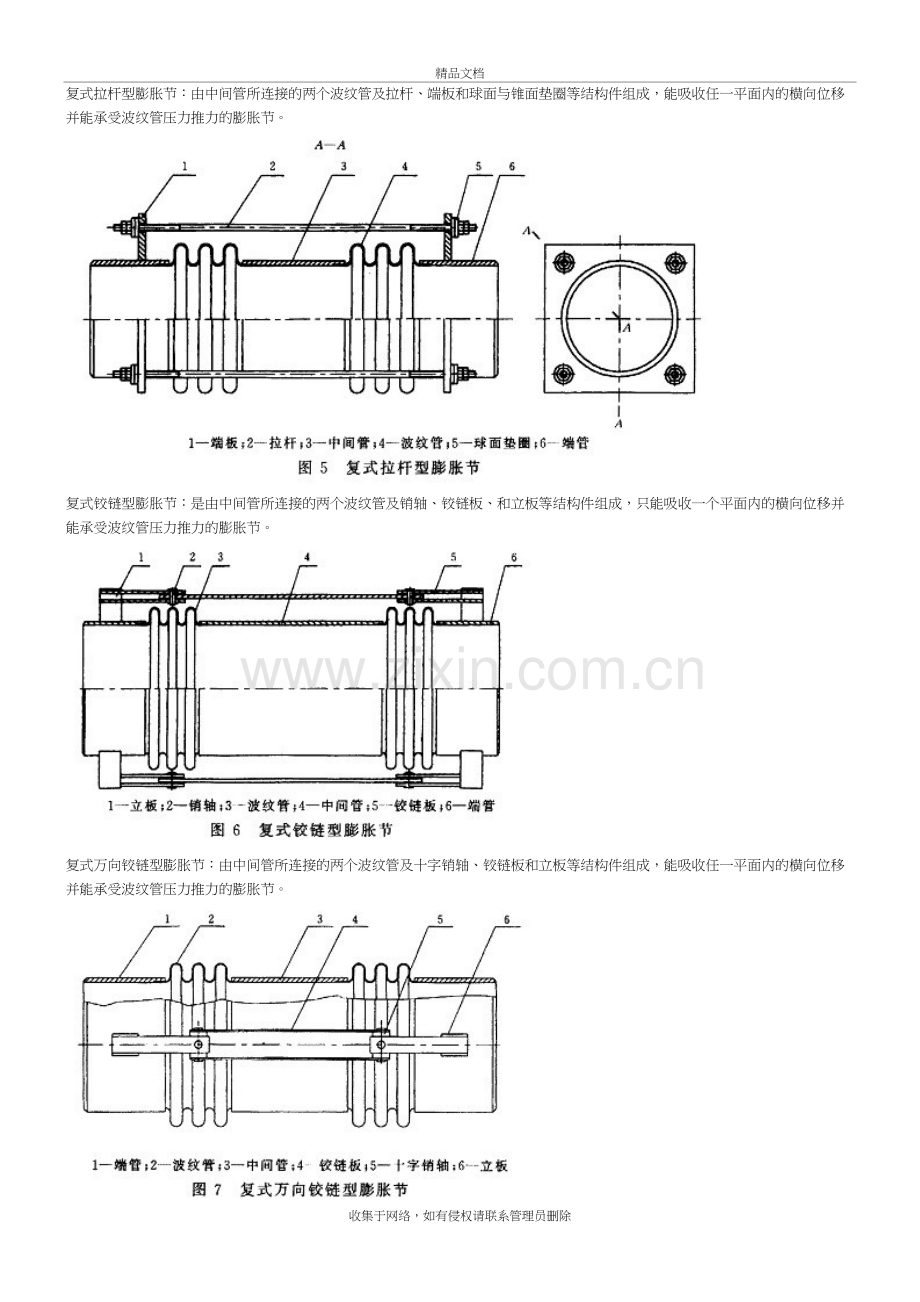

复式拉杆型膨胀节：由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。
复式铰链型膨胀节：是由中间管所连接的两个波纹管及销轴、铰链板、和立板等结构件组成，只能吸收一个平面内的横向位移并能承受波纹管压力推力的膨胀节。
复式万向铰链型膨胀节：由中间管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。
直管压力平衡型膨胀节 ：由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成，主要用于吸收轴向位移并能平衡波纹管压力推力的膨胀节。
复式自由型膨胀节：由中间管所连接的两个波纹管及结构件组成，主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的膨胀节。
弯管压力平衡型膨胀节 ：由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成，主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的膨胀节。
外压单式轴向型膨胀节：由承受外压的波纹管及外管和端管等结构组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节。
1-进口端管；2-进口端环；3-限位环；4-外管；5-波纹管；6-出口端环；7-出口端管
金属波纹管膨胀节的加强环 ：加强U形波纹管中用来增强波纹管耐压能力的圆形或圆环形截面部件。
均衡环：加强U形波纹管中用来增强波谷和波侧壁耐内压能力并使各波纹压缩位移均匀的“T”形截面部件。
加强套环：波纹管中用来增强端部直边段耐内压能力的圆环形零件。
成形态：波纹管成型后未经固溶或退火处理、有冷作硬化的状态。
热处理态：波纹管成型后经固溶或退火处理、无冷作硬化的状态。
膨胀节形式及代号在下表中给出
膨胀节型式
代号
单式轴向型
DZ
单式铰链型
DJ
单式万向铰链型
DW
复式自由型
FZ
复式拉杆型
FL
复式铰链型
FJ
复式万向铰链型
FW
弯管压力平衡型
WP
直管压力平衡型
ZP
外压单式轴向型
WZ
膨胀节中波纹管形式及代号
波纹管形式
代号
无加强U形
U
加强U形
J
∩形
O
端部连接形式
膨胀节端部与管道或设备连接形式及代号
膨胀节端部连接形式
代号
焊接
H
法兰
F
膨胀节型号表示方法
1、膨胀节型号基本组成形式如下：
2、对于复式自由型膨胀节（代号FZ）和弯管压力平衡型膨胀节（代号WP），设计位移分别表示设计轴向位移和设计横向位移，设计轴向位移在前，设计横向位移在后，两个设计位移之间用“/”号连接。在承制方的产品样本中，前一个设计位移为单一设计轴向位移（设计横向位移为零时），后一个设计位移为单一设计横向位移（设计轴向位移为零时）。
3、对于膨胀节设计位移，在承制方产品样本中应明确说明波纹管的设计温度、设计疲劳寿命和材料等设计条件；订购方在规定膨胀节设计位移要求时，也应明确规定上述设计条件。
4、膨胀节型号表示实例如下：
设计压力为1.6MPa，公称通径为1000mm,设计轴向位移为205mm，端部连接为焊接型式，波纹管为无加强U形的外压单式轴向型膨胀节，其型号表示为：WZUH1.6-1000-205。
设计压力为0.6MPa，公称通径为800mm，设计轴向位移（设计横向位移为零时）为35mm，设计横向位移（设计轴向位移为零时）为10mm,端部连接为法兰型式，波纹管为∩形的弯管压力平衡型膨胀节，在承制方的产品样本中其型号表示为：wpof0.6-800-35/10.
金属波纹管膨胀节材料
1、波纹管
波纹管用材料应按工作介质、外部环境和工作温度等工作条件适当选用。常用波纹管材料在下表中给出。
名称
牌号
允许使用温度范围，℃
标准号
奥氏体不锈钢
0Cr18Ni10Ti
200-550
GB/T4237
0Cr17Ni12Mo2
GB/T3280
0Cr18Ni9
00Cr19Ni10
200 425
00Cr17Ni14Mo2
200 450
耐蚀合金
NS111
200 700
GB/T15010
FN-2
CB1330
上表所列材料均应为固溶处理态。对于按GB/T4237选用的奥氏体不锈钢板，其表面质量应符合上表组别要求。对于按GB/T3280选用的奥氏体不锈钢板，其表面加工应符合No.2D或No.2B表面加工等级要求。
2、受压筒节
膨胀节中端管、中间管、法兰接管等受压筒节用材料，一般应与安装膨胀节的管道中的管子材料相同或相近。
3、受力件
膨胀节中拉杆、铰链板、万向环、销轴及其连接附件等承受波纹管压力推力的受力件用材料应按其工作条件适当选用。
金属波纹管设计
