厂房行车安装技术措施

精品文档

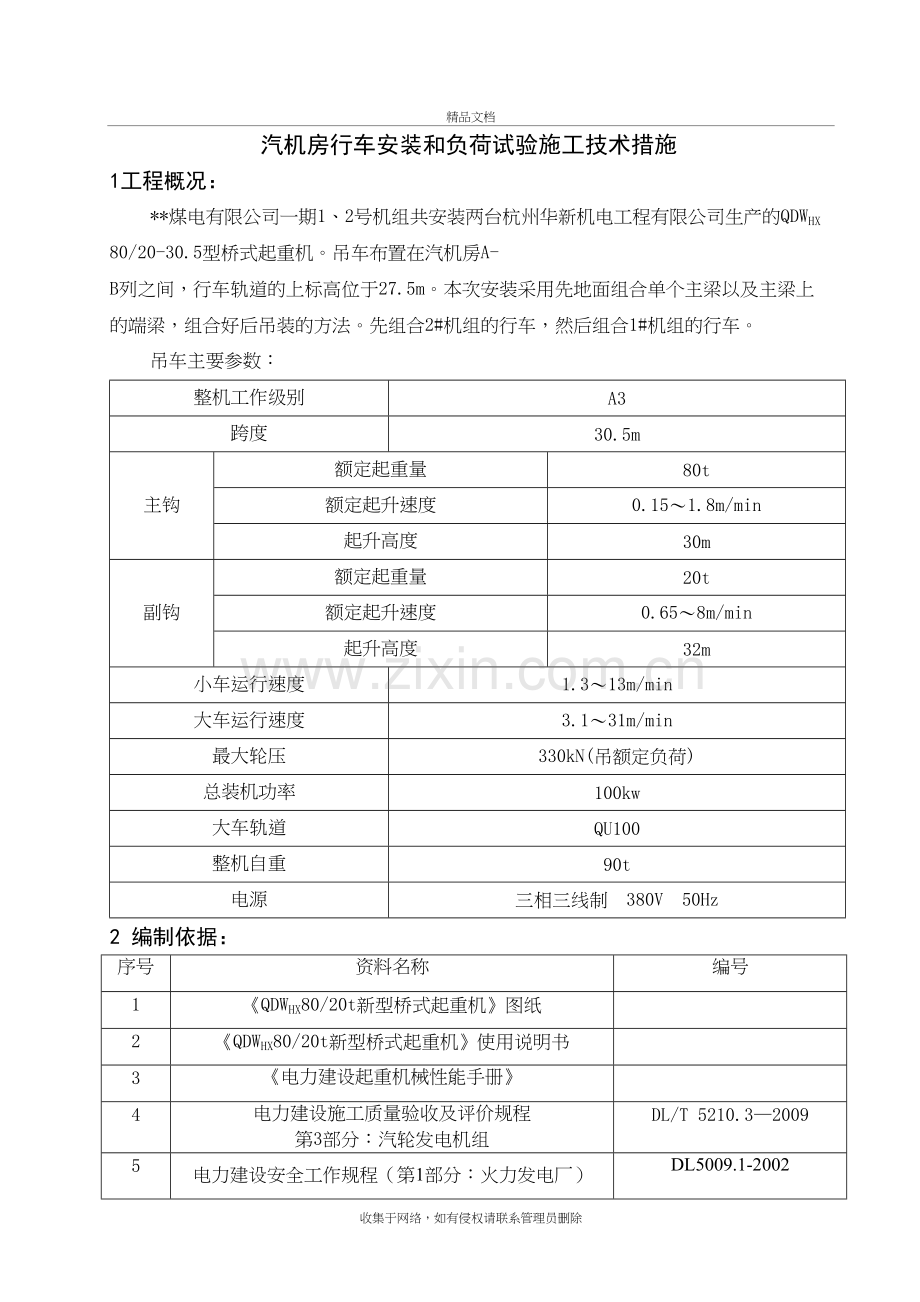

汽机房行车安装和负荷试验施工技术措施
1工程概况：
**煤电有限公司一期1、2号机组共安装两台杭州华新机电工程有限公司生产的QDWHX80/20-30.5型桥式起重机。吊车布置在汽机房A-B列之间，行车轨道的上标高位于27.5m。本次安装采用先地面组合单个主梁以及主梁上的端梁，组合好后吊装的方法。先组合2#机组的行车，然后组合1#机组的行车。
吊车主要参数：
整机工作级别
A3
跨度
30.5m
主钩
额定起重量
80t
额定起升速度
0.15～1.8m/min
起升高度
30m
副钩
额定起重量
20t
额定起升速度
0.65～8m/min
起升高度
32m
小车运行速度
1.3～13m/min
大车运行速度
3.1～31m/min
最大轮压
330kN(吊额定负荷)
总装机功率
100kw
大车轨道
QU100
整机自重
90t
电源
三相三线制 380V 50Hz
2 编制依据：
序号
资料名称
编号
1
《QDWHX80/20t新型桥式起重机》图纸

2
《QDWHX80/20t新型桥式起重机》使用说明书

3
《电力建设起重机械性能手册》

4
电力建设施工质量验收及评价规程 第3部分：汽轮发电机组
DL/T 5210.3—2009
5
电力建设安全工作规程（第1部分：火力发电厂）
DL5009.1-2002

6
国家电网公司电力建设安全健康与环境管理工作规定

国家电网工[2003]168号

7
工程建设标准强制性条文（电力工程部分）

建标[2006]102号

3 作业前的条件和准备
3.1 完成施工图纸会审，编写有针对性的技术措施并报项目部和监理审批完。
3.2 施工人员应熟悉掌握图纸及相关资料，以利施工。完成对施工人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。
3.3 作业工器具准备
3.3.1 厂房行车吊装准备使用250t履带吊一台，50t汽车吊一台。250t履带吊使用57m主臂、30m塔式工况。
3.3.2 250t履带吊站车场地应平整夯实，行走线路内杂物清理干净。
3.3.3 准备好吊装用具：钢丝绳6×37+1—φ39 长20m一对，使用 6×37+1—φ26长18m钢丝绳一对。使用16t卡环2个，5t卡环4个。
3.4 施工前对已经安装的轨道梁、轨道进行检查：
3.4.1. 行车梁标高与设计标高偏差±10㎜；
3.4.2. 行车梁中心线的位置与设计定位轴线偏差≤3㎜。
3.4.3 单轨中心线偏差：≤3㎜
3.4.4. 轨距偏差≤5㎜
3.4.5. 轨道同断面两轨顶标高偏差： 柱子处10㎜，其他处15㎜。
3.4.6. 轨道纵向水平度＜1/1500柱距，全程轨顶标高高低差≤10㎜。
3.4.7. 轨道横向水平度： ＜1/100轨宽
3.4.8. 两轨道接头横向横向错口≤1㎜，接头处高低差≤1㎜；轨道接头间隙1-2mm（一般接头），4-6mm（温度接头）。
3.4.9. 缓冲器及限位开关应位置正确、牢固、可靠；车挡的腹板中心线应与行车梁中心线在同一平面内，两端的缓冲器必须同时与车挡接触，否则须用橡胶板调整，以满足要求。
3.5 施工使用的工机具
序号
名称
数量
单位
型号
备注
1
钢板尺
1
把
1m
安装测量
2
水准仪
1
台

安装测量
3
弹簧秤
1
把
300N
安装测量
4
钢卷尺
1

50m
安装测量
5
撬棍
3
根
ф25×1.5m
安装
6
大锤
1
把
16p
安装
7
手锤
2
把
2p
安装
8
钢丝
100
M
ф0.5mm
安装
9
割炬
1
把

安装
10
梅花扳手
1
套

安装
12
套筒板手
1
套
17~65mm
安装
13
螺旋千斤顶
2
个
5T
安装
14
手拉葫芦
8
个
2T
安装
15
角向磨光机
2
台
ф100
安装
16
电源三级盘
1
台
220Ｖ
安装
17
对讲机
3
台

通讯
18
力矩扳手

扭矩范围22N.m~3000N.m
紧固螺栓
19
道木
10
根

安装
4 施工程序和方法
4.1 总体施工顺序：

4.2 具体施工方法：
4.2.1地面组合
行车由桥架、小车（装有主起升和副起升机构）、大车运行机构、司机室、电气等几大部分组成。桥架主要由两根主梁组成，主梁分别安装上两侧的两根端梁。一根主梁安装上大车驱动装置，一根主梁焊接上电缆滑车架。
4.2.1.1 先将地面平整夯实，铺好道木使用250t履带吊将行车主梁放置在道木上，下部找平垫实。使用50t汽车吊吊装端梁就位，穿上螺栓紧固。
4.2.1.2 使用50t汽车吊吊装大车驱动装置安装就位以及将电缆滑车架焊接到行车主梁上。
4.2.1.3 安装主梁一侧的走台以及走台上的栏杆。
4.2.1.3 由电气专业安装电气部分设备。
4.2.1.4 校正主梁各部件尺寸。
4.2.2 行车吊装
行车两根主梁一根重约23.753t，一根重约23.636t。吊装时行车主梁分成两组吊装，一组由一根主梁、两根端梁和电缆滑车架拼接组成，重量按照25t计算，另一组由一根主梁、两根端梁和大车驱动装置拼接组成，重量按照26t计算。
4.2.2.1 250t履带吊吊装位置为汽机房固定端A列1-3轴（或10-12轴）外侧，吊装顺序为先桥架后小车。使用250t履带吊塔式工况，主臂57m、副臂30m。行车主梁和端梁一起最重件为26t，吊装钢丝绳为φ39-6×37+1-20m钢丝绳1对四段负荷，其安全系数为K=79×4/26 =12.1倍,符合安全要求。吊装时250t履带吊距离厂房A列中心8m，行车主梁就位时工作半径24m，250t履带吊在24m半径时吊重31.3t，实际吊重26t+2t=28t，吊车负荷率为89.5%。
4.2.2.2 首先起吊装装有电缆滑车架的桥架。250t履带吊在厂房A列外吊起桥架50mm后停止起钩，检查吊车的抱闸是否灵活，吊具是否牢固。检查完毕后履带吊继续起钩。
4.2.2.3 当桥架的起升高度超出厂房A列上端500mm后，履带吊停止起钩同时向B列转杆。当履带吊将桥架转至厂房上方后停止转杆，缓慢落钩。当桥架落至至行车轨道上方20mm后停止落钩。将桥架的车轮中心与轨道中心调正，履带吊再次落钩使行车主梁就位。
4.2.2.4 按照相同的方式吊装装有大车驱动装置的桥架，并将大车驱动装置的电动机制动器松开，当桥架起吊达到司机室高度时，将桥架与预先放置于地面的司机室进行连接，吊笼安装，固定好后将桥架连同司机室吊装就位。
4.2.2.5 桥架就位后复查大车轮端面偏斜度、同一平衡梁上两车轮同位差、同一端距离最远两车轮同位差及大车轮垂直偏斜度。
4.2.2.6 吊装两根连接端梁，用倒链调整两段桥架的位置，安装上两根连接端梁，穿上销轴，安上放松压板及螺栓，组合结束后，复查大车的主梁跨距、桥架对角线偏差。
4.2.2.7 检查两桥架上道轨尺寸，分别起吊主、副起升小车，并用两根销轴连接；小车所有车轮紧贴小车轨道后，焊接主副小车之间连接耳板。
4.2.2.8 行车电气布线和安装。
4.2.2.9 电机、减速器联轴器找正，制动器间隙调整，润滑部位加注润滑油后试运转。
4.2.2.10按制造厂图纸标示方向穿绕主、副钩两根钢丝绳；当吊钩在最低位置时，滚筒上缠绕的钢丝绳不少于3圈。
4.2.3 行车负荷试验：
4.2.3.1试车前的准备：
4.2.3.1.1 整机检查，清除一切安装时残留在机内的杂物；
4.2.3.1.2 对试车场地进行清理打扫，将大车行车范围内的障碍物清出，并在试车范围内设置警戒标志，严禁一切无关人员进入试车场地；
4.2.3.1.3 检查大车和小车行走的轨道，保证大车和小车车轮全部与轨道接触；
4.2.3.1.4对所有的润滑点及铰接点、减速器、钢丝绳按规定予以充分润滑，在试验前凡是能用手转动的机构，均要用手转动；
4.2.3.1.5 准备好测量工具，如：卷尺、钢丝、水平仪等；
4.2.3.1.6对试块进行称重，并标上重量，运至现场。
4.2.3.2 空负荷试验：
4.2.3.2.1 核对操作方向与运行方向是否一致；
4.2.3.2.2 检查大车、小车和吊钩空负荷试转动作是否灵活，大小车轮与轨道有无卡涩现象；
4.2.3.2.2 检查各制动器动作是否正常，必要时进行调整；
4.2.3.2.3 起落大、小钩检查各档调节控制装置是否灵敏准确；
4.2.3.2.4 检查行车的过卷限制器、行程限制器以及轨道阻进器的连锁开关等安全保护器动作是否灵敏可靠。
4.2.3.2.5 检查各减速器噪音和轴承温度是否正常，有无漏油现象。
4.2.3.3 静负荷试验：
4.2.3.3.1 空负荷试验合格后即可进行静负荷试验，静负荷试验应经2-3次逐渐加载至额定负荷，逐次加载后应检查起重机各部件有无变形及焊缝有无开裂现象。
4.2.3.3.2 将小车开至桥架中部并起吊额定负荷离地面100㎜，静止悬挂10min，测量桥架大梁的下挠度（不包括轨道的下沉值），垂弧允许值：＜L/700 （L=30500mm），卸去负荷后检查起重机主梁基点处有无永久变形。
4.2.3.3.3额定负荷试验无异常现象，即可进行额定负荷的1.25倍的静负荷试验，试验方法同前。
4.2.3.3.4 静负荷试验后，桥架下挠度应恢复原状，无残余变形和异常现象，大钩张口应无残余变形，焊缝无异常现象，钢件无裂纹产生；将小车开至跨端，检查桥架上拱度应不小于21.35 mm （即0.7L/1000 mm）。
4.2.3.4 动负荷试验
4.2.3.4.1 试验负荷1.1倍的额定负荷。
4.2.3.4.2 起吊试验负荷，大钩反复升降，然后运行大车和小车，并做终端试验和制动试验，累计时间不少于10min。
4.2.3.4.3 最后接通过负荷限制器，作过负荷保护试验。
4.2.3.4.4 试验过程中认真检查：行车行走平稳，无特殊振动、卡涩和冲击；车轮无卡涩现象和声响；各轴承（包括电动机）温度正常；各变速部分、转动部分声响正常，机构传动灵活可靠；各制动器灵活可靠，且温度不应过高，一般为50～60℃；电动机及其控制设备运行情况正常，限位开关和连锁保护装置动作准确可靠。
5保证工期的措施
5.1 施工前认真审阅图纸以及认真检查设备情况。
5.2 合理组织分工。
6技术经济分析
6.1 合理安排吊车使用计划，在吊车负荷允许的情况下尽量将小件组合在一起，提高吊车的工作效率。
6.2 需要使用加固的时候尽量使用现场已有的材料。
7 质量控制点的设置和质量通病的预防
7.1 质量保证机构：
热机主任：***
专责工程师：***
质量员：***
技术员：***
起重班长：***
施工队：***
7.2 质量标准与质量控制点
7.2.1 主梁跨度偏差，允许值为≤5㎜（测量车轮中心线，拉力150N）；
7.2.2 主梁上拱度为跨度的1/1000，偏差上限为上拱度的30%，下偏差为上拱度的10%，即24.3～35.1mm/m；
7.2.3 桥架对角线偏差≤5㎜，箱形梁旁弯度小于宽度的1/2000。
7.2.4 小车轨距偏差跨端为+2—-1mm，跨中为+1—+7mm；小车跨度偏差≤5㎜。
7.2.5 按图纸检查各焊缝应无漏焊和缺陷。
7.3 质量通病及预防措施：
项次
质量通病
预防措施
1
设备带缺陷安装
设备的质量是工程质量控制的第一步，对施工质量具有决定性意义。施工人员对所领用的设备必须依照设备检验的标准对其进行认真的检查，并作好详细的记录。在设备检验过程中若发现问题，及时上报，严禁私自进行处理。
2
施工工艺粗糙
要求在施工准备阶段，技术人员在熟悉图纸、规范、标准的基础上，根据具体的施工条件，制定周密可行的施工技术措施。施工前作好技术交底工作，使每个施工人员都清楚安装过程中需控制的质量标准。施工人员在熟悉各种构件的特点后，参考以往的施工经验，确定一套科学的施工方法，并在施工中不断总结经验，使施工方法日趋完善和合理。
3
测量仪器使用不当
行车安装各个环节都是通过测量仪器进行测量、定位、找正，并通过测量仪进行检查验收。测量仪的精确度直接影响施工质量。为此，行车安装过程中要求使用经过校验的高精度的水平仪作为主要测量工具，并由富有测量经验的人员操作。对测量仪器做如下规定：
a.所使用的测量工具必须是经校验合格的、在校验有效期间的、有编号的、有登记台帐的。
b.对同一施工项目尽可能使用同一测量工具，至少应是同批校验、相同类型的。
c.测量过程中，应依据检测部门提供的量具差及温度影响的修正公式进行计算后，对测量值进行修正。
7.4.成品保护
为了加强工程管理，搞好文明施工，保护已完工程的劳动成果，防止对设备和已完工程受损、破坏、污染而造成质量损坏，必须严格执行项目部的《成品保护措施》。
8 作业的安全要求和环境条件
8.1安全及环境施工组织机构
热机主任：***
安全员：***
技术员：***
起重班长：***
施工队伍：***
8.2作业的安全要求
8.2.1 桥架起吊前要确认重量。桥架吊装时，应保证桥架水平。吊车的转杆、起钩应缓慢、匀速、协调一致。避免因产生侧向拉力使负荷加大。
8.2.2 浮放物应临时固定，防止因桥架倾斜产生坠落。
8.2.3 由专人负责统一指挥，使之动作协调，严禁乱指挥。指挥人员必须位于驾驶员听力及视力所及的明显处。
8.2.4 桥架吊装前，必须正确选用起重工具，如钢丝绳、卡环等。
8.2.5 大件吊装所用钢丝绳在受力前必须在吊点处垫好管皮，防止型材翼缘变形及割伤钢丝绳。
8.2.6高空作业人员必须身体健康，有癫痫病、心脏病、高血压病史的人员不得参加高空作业。（国家强条规定）
8.2.7 高空作业人员要遵守防止高空坠物的主要措施。
8.2.8 高空作业时，必须栓好安全带，穿防滑鞋。
8.2.9 施工现场各种电气设备及电线电缆均要标准化、规范化，线路布设合理、走向安全，并应定期检查绝缘，避免触电事故发生。
8.2.10 焊接检查全部达到图纸要求，螺栓紧固达到钢结构规范，主要杆件和其他部件经有关质检人员验收达到使用前吊车状态后，方可使用吊车。
8.2.11 在组合安装过程中，必须保证文明施工，保持现场的整洁与秩序。
8.2.12 时刻注意天气变化，五级及以上大风、下雨等恶劣天气严禁施工。
8.2.13 夜间施工必须有充足的照明，使用安全合格的电源线和灯具。
8.2.14 组合安装时使用安全警戒绳设立安全作业区。
8.2.15 现场设置专职安全生产管理人员（施工队专职安全员）。（国家强条规定）
8.2.16 起重机作业时，起重臂和重物下方严禁有人停留、工作或通过。重物吊运时，严禁从人上方通过。严禁起重机载运人员。（国家强条规定）
8.3 负荷试验安全保证措施
8.3.1 参加试验人员交底时明确分工，包括项目部领导及有关部门领导、总指挥、技术员、测量人员、电气人员、机械监护人员、司机、起重工和记录人员等。
8.3.2 司机与起重工持有特种工上岗操作证。
8.3.3 司机要熟悉操作程序和安全操作规程。
8.3.4 认真检查和处理在试验过程中出现的各种问题，处理后方可进行下程序的试验。
8.3.5 试块要经过认真精确计算后方可使用。
8.3.6 现场设立警戒区域，于试验无关人员不得入内。凡进入现场人员，必须带安全帽，听从现场指挥人员的统一指挥。
8.3.7 在试验过程中，参加检查人员应认真检查、监护，密切注意吊车的各种变化。测量人员应认真记录与测量。
8.4应急预案
8.4.1现场施工、安全监护人员，发现危险事故时，应立刻通知安全管理人员。
8.4.2现场安全员紧急疏散现场施工人员，用警戒绳圈好危险区域。
8.4.3安全管理人员、医务、消防人员到达后立即有序组织分配任务，进行救护工作。
8.4.4重大事故发生时，应迅速通知项目部经理和安全部。
8.4.5安全部应立即采取措施控制事故扩大，同时报告项目部经理和有关部门。
8.4.6安全部应立即组织人员，参与现场指挥、救护、通讯、车辆使用调度等工作。
8.4.7办公室医务人员应立即赶赴现场、组织紧急救护，必要时将伤者转送医院。
8.4.8项目部经理或副经理接到重大危险报告后，应立即赶赴事发地点，组织现场紧急救护工作。
8.4.9事故发生后，项目经理应组织有关单位，对事故原因进行分析，针对导致意外事故的原因，采取纠正措施。
8.5作业的环境要求
8.5.1 夜间施工必须有充足的照明。
8.5.2 平台的材料、半成品、成品应分类摆放整齐，并按类别有相应标识。
8.5.3 现场材料应按阶段制作规划进料，随用随进，避免积压材料。
8.5.4 施工中的废料应每天清理，真正做到工完、料净、场地清。
8.6危险源辨识与风险评价表（见附表）
8.7环境因素辨识与评价表（见附表）

收集于网络，如有侵权请联系管理员删除
河北省***工程公司
危险源辨识与风险评价表
序号
作业
活动
危险因素
可能导致的事故
作业条件危险性评价
危险级别
控制措施
L
E
C
D
1
氧炔焰切割
附近有易燃品
火灾
10
3
3
90
3
清除易燃品，加强动火票的管理
熔渣飞溅
烫伤
3
3
1
9
1
穿工作服，戴防护眼镜
回火
火灾
3
3
1
9
1
切断气源
氧气表内有油
火灾
0.5
1
1
0.5
1
使用前检查
输气带漏气
火灾
3
3
3
27
2
使用前检查
2
使用磨光机
磨光机漏电
伤人
1
6
7
42
2
定期检查
铁屑飞溅
伤人
6
6
1
36
2
穿工作服，戴防护眼镜
磨光片碎裂
伤人
1
6
1
6
1
穿工作服，戴防护眼镜
3
使用碘弧灯
碘弧灯漏电
电伤人
3
3
3
27
2
定期检测
灯附近有易燃品
火灾
10
3
1
30
2
清除易燃品
4
使用电器
漏电
触电事故
1
6
7
42
2
定期检测
5
使用氧气瓶
气体泄露
火灾
1
3
3
9
1
经常检查
碰撞
爆炸
0.5
3
3
4.5
1
加防护垫圈
温度过高
爆炸
1
1
7
7
1
避免高温
6
使用乙炔瓶
气体泄露
火灾
1
3
3
9
1
经常检查
碰撞
爆炸
0.5
3
3
4.5
1
加防护垫圈
温度过高
爆炸
1
3
7
21
2
避免高温
7
使用起重机、运输车
起重臂下站人
坠物伤人
1
1
15
15
1
严禁起重臂下站人
回转范围内站人
人员伤亡
1
1
15
15
1
危险区域设警戒绳
歪拉斜吊
设备损坏，人员伤亡
1
1
40
40
2
加强员工技能培训各现场安全检查
超负荷
设备损坏，人员伤亡
1
1
40
40
2
加强起重工安全监察
路面不平或软硬不一，承载倾翻
设备损坏，人员伤亡
0.2
0.5
100
10
1
加强安全检查、按规定燴安全施工作业票
8
高空作业
不系安全带
摔伤
1
6
6
36
2
系安全带并高挂低用

河北省***工程公司
环境因素辨识与评价表

序号
作业活动
环境
因素
可能导致的环境影响
环境影响的评价
影响程度
控制措施
a
b
c
d
e
f
g
h
M
M1
1
电火焊作业
焊条头未回收
固体废弃物污染环境
3
2
3
2
2
2
3
1
14
4
一般
加强管理，以就换新，统一回收
焊接烟尘
大气污染
2
3
2
2
2
3
3
1
14
4
一般
密闭容器强制通风
焊接弧光
光污染
2
3
2
2
2
3
3
1
14
4
一般
焊工配备防护服，和电焊帽
乙炔气泄露
大气污染
2
2
2
1
2
2
1
1
11
2
一般
加强职工培训
2
转动机械检修
零件清洗废液回收和处置不当
水体污染、土壤污染
3
2
2
1
2
2
1
1
12
2
一般
设置回收桶，统一回收
施工用的废棉纱、破布处置不当
固体废弃物污染环境
3
2
2
1
2
2
1
1
12
2
一般
加强垃圾回收管理
废油回收处置不当
水体污染、土壤污染
3
2
2
1
2
2
1
1
12
2
一般
设置回收桶，统一回收
3
设备刷漆防腐
油漆桶的回收处置不当
固体废弃物污染环境
3
2
2
1
2
2
1
1
12
2
一般
统一回收，交由厂家处理
废旧油漆刷子回收处置不当
固体废弃物污染环境
3
2
2
1
2
2
1
1
12
2
一般
以就换新，统一回收
4
现场机械施工
施工噪音
噪音污染
3
2
2
2
3
2
1
1
14
2
一般
尽可能减小机械施工产生的噪音
