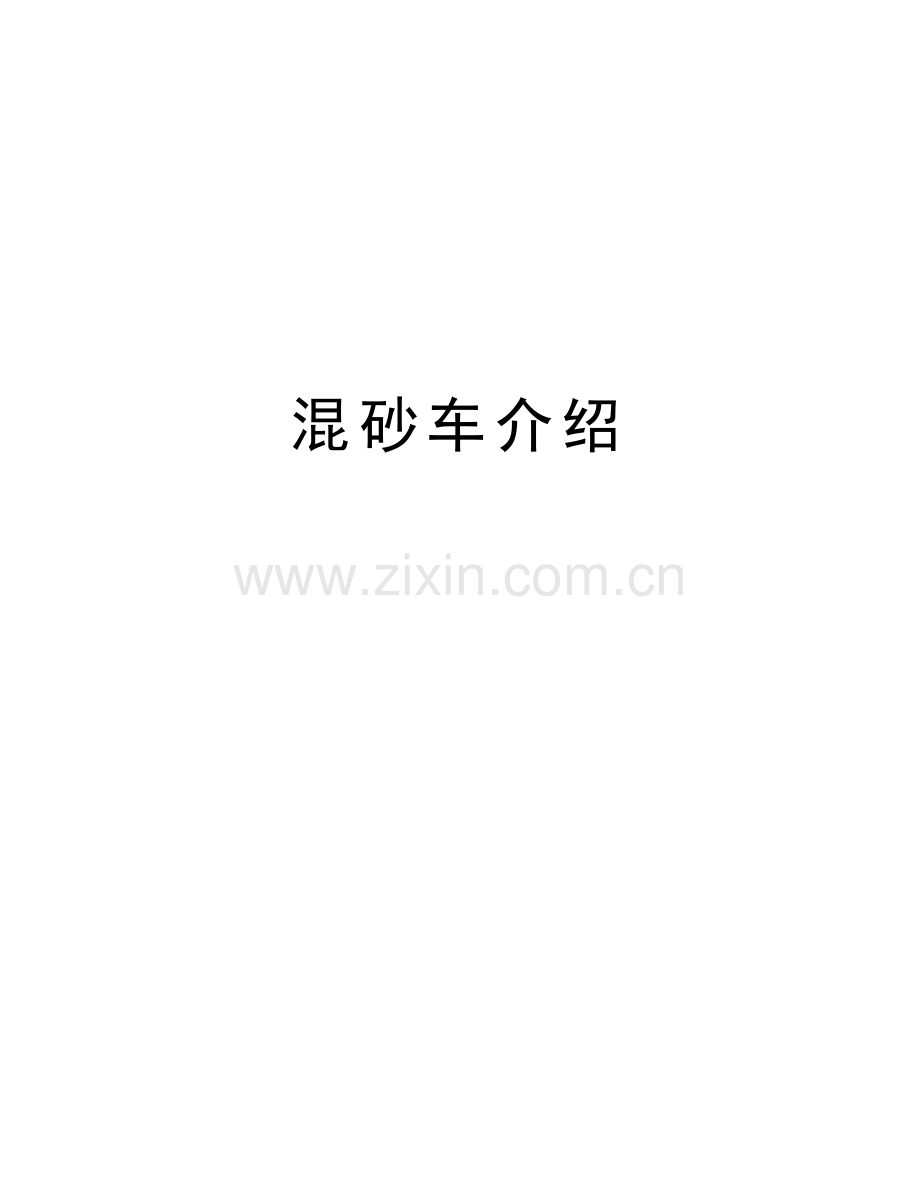

混砂车介绍

精品文档
混砂车自动控制系统通过计算机自动跟踪压裂施工过程，实现液面、添加剂、密度和砂泵排出压力等参数的自动控制。混砂车自动控制系统由液面高度控制子系统、砂密度控制子系统、添加剂比例控制子系统以及砂泵排出压力控制子系统构成。各控制子系统由信号输入、参数比较及计算、控制信号输出等部分组成，将脉冲量信号和模拟量信号通过6个控制回路处理。软件系统采用人机对话的中文操作界面，可以根据压裂工况设定系统参数要
 混砂车是油田压裂、防砂作业的主要配套设备，主要用于混合、搅拌、输送压裂作业需要的砂液等介质。第四石油机械厂具有丰富的混砂设备设计制造经验，可为油田压裂作业提供全系列车装或橇装混砂设备，产品全液压驱动，可选多种动力取力方式，可采用多项先进的混砂自动控制技术，并可根据用户的实际作业需要设计配套的混砂设备。
HSC210型混砂车
 HSC210型混砂车是目前油田压裂广泛使用的一种机型，其作业性能稳定，混砂量大，可为多台联机作业的压裂机组提供稳定充足的砂液供应。该车采用全液压驱动，车台柴油机输出动力，经分动箱并带动4组油泵，6组油泵再分别驱动各油马达以实现输砂、搅拌、胶联、干添、吸入等工作。

    ◆ 全液压驱动，作业机构动力全部由车台发动机取力，装机功率为500hp；
    ◆ 排量大，单机即可满足大型机组排量需求；
    ◆ 该混砂车可配备多项自动控制系统，包括液面自动控制、密度自动控制、液添自动控制、干添自动控制和排出压力自动控制系统，完成混砂作业工艺。

技术指标：
产品型号
HSC210
砂泵最大清水排量m3/min（bbl）
12（75）
最高工作压力MPa（psi）
0.5（70）
吸入/排出砂泵型号
MISSION10″×8″×14 ″
输砂器最大输砂量kg/min（ppm）
7456（16440）
混合罐容积m3（bbl）
1.5（9.4）
车台发动机型号
VOLVO1242VE
发动机功率kW（hp）
368（500）1800r/min
底盘发动机功率kW（hp）
--
HSC360型混砂车

    HSC360型混砂车，可为多台联机作业的压裂机组提供稳定充足的砂液。该车采用全液压驱动，全部动力由车台柴油机和底盘取力口提供。车台柴油机输出动力，经分动箱并带动4组油泵，4组油泵再分别驱动各液马达以实现输砂、搅拌、胶联、干添、输砂器的起升、分合及液压油风扇各部工作。底盘发动机取力口经传动轴与分动箱连接，分动箱带动两组油泵驱动各油马达以实现吸入、排出泵的工作。

    ◆ 适用于油田大型压裂和防砂作业配套；
    ◆ 采用进口名牌重载底盘，越野性能强；
    ◆ 全液压驱动，作业机构动力从车台和底盘发动机取力，整机装机功率715hp；
    ◆ 超大排量，单机即可满足大型机组高排量需求；
    ◆ 可配备多项自动控制系统，包括液面自动控制、混砂自动控制、液添自动控制、干添自动控制和排出自动控制系统，实现混砂作业工艺。

技术指标：
产品型号
HSC360
砂泵最大清水排量m3/min （bbl）
16（100）
最高工作压力MPa （psi）
0.7（100）
吸入/排出砂泵型号
MISSION12″×10″×23″
输砂器最大输砂量kg/min（ppm）
10500（23148）
混合罐容积m3（bbl）
1.5（9.4）
车台发动机型号
CAT3306柴油机
发动机功率kW（hp）
220（295）1900r/min
底盘发动机功率kW（hp）
313（420）

HSC60型混砂车

    HSC60型混砂车用于油气田各种压裂、防砂施工作业，与压裂车、仪表车等联机作业。

    ◆ 适用于油田中小型压裂、酸化作业配套；
    ◆ 全液压驱动，作业机构动力从车台发动机取力，整机装机功率422hp；
    ◆ 该混砂车可配备多项自动控制系统，包括液面自动控制、密度自动控制、液添自动控制、排出压力自动控制系统。

技术指标：
产品型号
HSC60
砂泵最大清水排量m3/min（bbl）
6（40）
最高工作压力MPa（psi）
0.5（70）
吸入/排出砂泵型号
MISSION8″×6″×11″
输砂器最大输砂量kg/min（ppm）
1600（3520）
混合罐容积m3（bbl）
1.5（9.4）
车台发动机型号
VOLVO1240VE
发动机功率kW（hp）
310（422）@1800r

压裂混砂车

    压裂混砂车是一种将压裂泵车和混砂车功能合二为一的多功能设备，主要用于油气田各种小型酸化、压裂、防砂施工作业及压力测试，可以进行单机或联机作业。

    ◆ 适用于油田小型压裂、防砂作业和压力测试；
    ◆ 将压裂车和混砂车的功能合二为一，在一台设备上完成输砂、混合、搅拌、泵送等功能；
    ◆ HP23高能混排器具有混合、泵送的功能，体积小、重量轻；
    ◆ 采用目前成熟的远程控制技术。

产品型号
YLS105—1340
最高工作压力MPa（psi）
80（11420）
最大工作排量L/min（gpm）
2309（610）
柱塞泵型号
3ZB105—1340
柱塞泵最大输入功率kW（hp）
1340（1800）
砂泵型号
MISSION6×5×11
