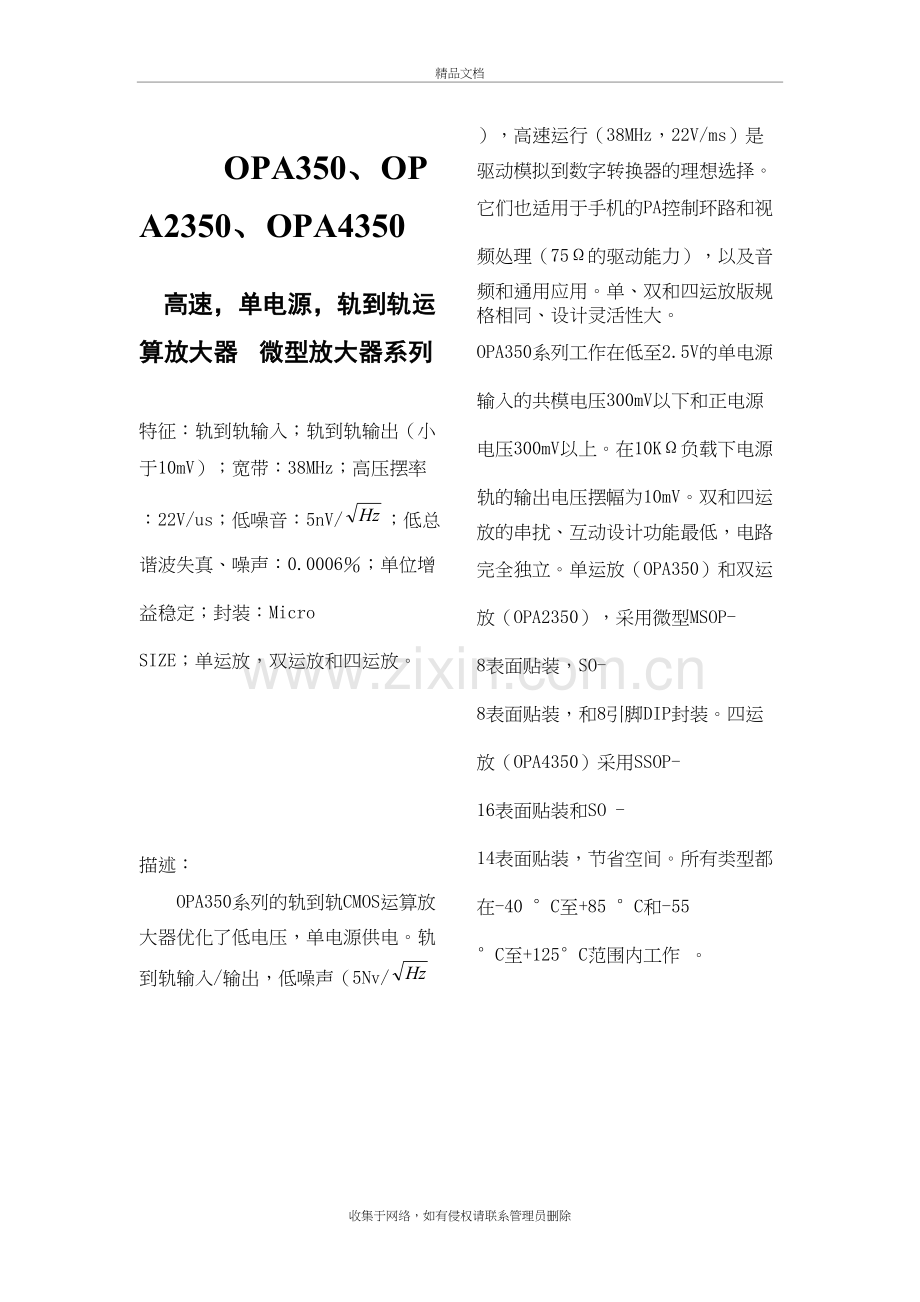

OPA350、OPA2350、OPA4350
高速，单电源，轨到轨运算放大器 微型放大器系列

特征：轨到轨输入；轨到轨输出（小于10mV）；宽带：38MHz；高压摆率：22V/us；低噪音：5nV/；低总谐波失真、噪声：0.0006％；单位增益稳定；封装：Micro SIZE；单运放，双运放和四运放。

描述：
OPA350系列的轨到轨CMOS运算放大器优化了低电压，单电源供电。轨到轨输入/输出，低噪声（5Nv/），高速运行（38MHz，22V/ms）是驱动模拟到数字转换器的理想选择。它们也适用于手机的PA控制环路和视频处理（75Ω的驱动能力），以及音频和通用应用。单、双和四运放版规格相同、设计灵活性大。
OPA350系列工作在低至2.5V的单电源输入的共模电压300mV以下和正电源电压300mV以上。在10KΩ负载下电源轨的输出电压摆幅为10mV。双和四运放的串扰、互动设计功能最低，电路完全独立。单运放（OPA350）和双运放（OPA2350），采用微型MSOP- 8表面贴装，SO-8表面贴装，和8引脚DIP封装。四运放（OPA4350）采用SSOP- 16表面贴装和SO - 14表面贴装，节省空间。所有类型都在-40 °C至+85 °C和-55 °C至+125°C范围内工作 。

收集于网络，如有侵权请联系管理员删除

极限值：
供电电压----------------------------------7.0V
信号输入引脚（2）
电压（-(V–) ---------- 0.3 to (V+) + 0.3V
电流---- -----------------------------------------------------10mA
输出短路电流（3） -----------------------连续
工作温度 TA ------------–55 to +150°C
存数温度 TSTG ----------–55to +150°C
临界温度 TJ------------------------+150°C
引线温度 (soldering, 10s)-------+300°C
(1)以上这些级别的压力，可能会造成永久性损坏。长时间暴露在绝对最大条件下可能会降低器件的可靠性。这些仅是极限参数，并在这些或超出指定的任何其他条件，并不意味着不能进行设备的功能操作。
(2)输入端子二极管钳位电压，应限制为10mA或更小的电流输入信号，摆动范围可以超过0.5V电压。
(3)短路接地，每个封装有一个放大器。

静电放电敏感度:
该集成电路可被ESD损坏。Burr - Brown公司建议所有集成电路应进行适当的预防措施处理。如果不遵守正确的搬运和安装程序，可以造成损害。
ESD损害的范围可以从降低性能到整个设备发生故障。精密的集成电路可能更容易受到损害，因为非常小的参数变化可能导致设备不能满足其公布的规格。

封装及订购信息
产品
封装
封装制图号（1）
指定温度范围
封装标记
订购号(2)
传输介质
单运放
OPA350EA
MSOP-8
DGK
–40°C to +85°C
C50
OPA350EA/250
250

OPA350EA/2K5
2500
OPA350UA
SO-8
D
–40°C to +85°C
OPA350UA
OPA350UA
Rails

OPA350UA/2K5
2500
OPA350PA
DIP-8
P
–40°C to +85°C
OPA350PA
OPA350PA
Rails
双运放
OPA2350EA
MSOP-8
DGK
–40°C to +85°C
C50
OPA2350EA/250
250

OPA2350EA/2K5
2500l
OPA2350UA
SO-8
D
–40°C to +85°C
OPA350UA
OPA2350UA
Rails

OPA2350UA/2K5
2500
OPA2350PA
DIP-8
P
–40°C to +85°C
OPA350PA
OPA2350PA
Rails
四运放
OPA4350EA
SSOP-16
DBQ
–40°C to +85°C
OPA4350EA
OPA4350EA/250
250

OPA4350EA/2K5
2500
OPA4350UA
SO-14
D
–40°C to +85°C
OPA4350UA
OPA4350UA
Rails

OPA4350UA/2K5
2500
注：（1） 如需详细的数据和订购信息，请看数据手册后面的附录。

电气特性：VS = 2.7V to 5.5V
限制适用于在指定的温度范围TA = –40°C to +85°C. VS = 5V。
所有应用在 TA = +25。C, RL = 1kΩ连接到 VS/2 and，VOUT = VS /2, 除非特殊说明。
参数
测试条件
OPA350EA,UA,PA
OPA2350EA,UA,PA
OPA4350EA,UA
单位

MIN
TYP
MAX

失调电压
输入失调电压 VOS
TA =-40°Cto+85°C
与温度关系
与供电电压关系 PSRR
TA =-40°Cto+85°C
通道分离(双，四)

VS=5V

TA =-40°C to+85°C
VS=2.7V to 5.5v，VCM=0V
VS=2.7V to 5.5v，VCM=0V
dc

±150

±4
40

0.15
±500
±1
150
175

µV
mV
µV/°C
µV/V
µV/V
µV/V
输入偏置电流
输入偏置电流 IB
过温
输入失调电流 IOS

典型特征

±0.5

±0.5
±10

±10
pA

pA
噪声

输入电压噪声f= 100Hz to 400kHz

输入电压噪声密度f = 10kHz En

输入电流噪声密度f = 100kHz

电流噪声密度f = 10kHz In

4

7

5

4

µVrms
nV/
nV/
fA/
输入电压范围
共模电压范围 VCM
共模抑制比 CMRR
TA =-40°C to+85°C
TA=–40°C to+85°C
Vs= 2.7V,–0.1V< VCM< 2.8V
Vs=5.5V,–0.1V< VCM < 5.6V
Vs=5.5V,–0.1V< VCM< 5.6V
–0.1
66
76
74

84
90

(V+)+0.1

V
dB
dB
dB
输入阻抗
差分
共模

1013 || 2.5
1013 || 6.5

Ω || pF
Ω || pF
开环增益

开环电压增益AOL

TA =-40°Cto+85°C

TA =-40°Cto+85°C

RL=10kΩ,50mV<Vo<(V+)–50mV
RL=10kΩ,50mV<Vo<(V+)–50mV
RL=1kΩ,200mV<Vo<(V+)–200mV
RL=1kΩ,200mV<Vo<(V+)–200mV
100

100

100

100

122

120

dB

dB

dB

dB

频率响应
带宽增益积GBP
压摆率SR
稳定时间tS,, 0.1%
0.01%
过载恢复时间
总谐波失真+噪声THD+N
差分增益误差
差分相位误差
CL=100pF
G=1
G=1
G=±1,2V Step
G=±1,2V Step
VIN • G = VS
RL=600Ω,VO=2.5Vp-p(2),
G =1,f = 1kHz
G=2,RL=600Ω,VO = 1.4V(3)
G=2,RL=600Ω,VO = 1.4V(3)

38
22
0.22
0.5
0.1
0.0006

0.17
0.17

MHz
V/µs
µs
µs
µs
%

%
deg
输出
轨输出电压摆幅VOUT
TA =-40°C to+85°C

TA =-40°C to+85°C
输出电流IOUT
短路电流ISC
容性负载驱动CL
RL= 10kΩ, AOL ≥ 100dB
RL= 10kΩ, AOL ≥ 100dB
RL= 1kΩ, AOL ≥ 100dB
RL= 1kΩ, AOL ≥ 100dB

10

25
±40(5)
±80
See Typical Curve
50
50
200
200

mV
mV
mV
mV
mA
mA

电源供电
额定电压范围 Vs
最小额外电压
每个放大器静态电流 IQ
TA =-40°C to+85°C
TA = –40°C to +85°C

IO = 0
IO = 0
2.7

2.5
5.2

5.5

7.5
8.5
V
V

mA
mA
温度范围
额定范围
操作范围
存储温度
热阻抗 θJA
MSOP-8 表面温度
SO-8 表面温度
8-Pin DIP 表面温度
SO-14 表面温度
SSOP-16 表面温度

–40
–55
–55

150
150
100
100
100
+85
+125
+125

°C
°C
°C

°C/W
°C/W
°C/W
°C/W
°C/W
（1） Vs=+5V.
（2） VOUT=0.25V~2.75V.
（3） NTSC信号发送器请参看测试电路图6.
（4） 测量输出端和电源端间的输出电压的摆幅.
（5） 输出电压和输出电流的变化请看特性曲线.

典型性能曲线
在 TA = +25°C, VS = +5V, 和 RL = 1kW c连接到 VS/2的条件下, 除非特殊说明

开环增益/相位随频率的变化 电源供应器和共模抑制比随频率的变化

输入电压和电流噪声谱密度随频率的变化 通道分离与频率的关系

总谐波失真+噪声随频率的变化 谐波失真+噪声随频率的变化

差分增益/相位与电阻性负载 开环增益与温度的关系

共模和电源抑制比与温度的关系 压摆率与温度的关系

静态电流和短路电流与温度的关系 静态电流与电源电压

输入偏置电流与温度的关系 输入偏置电流与输入共模电压

闭环输出阻抗随频率的变化 最大输出电压与频率

输出电压摆幅与输出电流 开环增益与输出电压摆幅

失调电压的生产布局 失调电压漂移生产布局

小信号的过冲与负载电容 稳定时间与封闭的环路增益

小信号阶跃响应，CL =100pF 大信号阶跃响应，CL =100pF

应用信息
OPA350系列运算放大器是一个国家的最先进的0.6微米CMOS工艺制造。其增益稳定，适用于广泛的通用应用。轨到轨输入/输出是采样A / D转换器的理想选择。它们也非常适合在手机的输出功率控制。这些应用往往需要高速，低噪音。此外，OPA350系列提供了一个低成本的解决方案，用于一般用途和消费类视频的应用（75Ω的驱动能力）。
出色的AC性能，使得OPA350系列非常适合音频应用。它们的带宽，摆率，低噪音（5nV/ÖHz），低总谐波失真（0.0006％），和小封装选项是这些应用的理想选择。AB类输出级能够驱动600Ω负载连接到V +和地面之间的任何一点。
轨到轨输入和输出的摆幅显著增加，尤其是在低电源电压应用的动态范围内。图1显示了在单位增益配置OPA350显著的输入和输出波形。操作是从一个单一的+5 V电源连接到VS/ 2 的一个1kΩ的负载上。输入是一个5Vp- P的正弦波。输出电压摆幅约为4.95Vp- P。电源引脚应与0.01mF陶瓷电容并联。

工作电压
OPA350系列运算放大器是完全指定从+2.7 V至+5.5 V。然而，电源电压范围从+2.5 V至+5.5 V。OPA350系列的独特功能参数都保证在指定的电源电压范围内。此外，很多规范适用于从-40 ° C至+85 ° C。大多数的行为仍然是在整个工作电压范围内大致保持不变。随工作电压或温度显著变化的参数显示在典型的性能曲线上。
轨到轨输入
保证OPA350系列的共模输入电压范围超出电源电压100mV。这是实现具有互补输入见图2）并行的阶段，对应一个N沟道差分输入。对应N沟道输入电压处于活动状态，通常（V+） - 1.8V高于100mV的正电源电压，而P -通道是由100mV电源电压供应的（V+） - 1.8V。有一个小的过渡区域，通常是（V +） - 2V（V +） - 1.6V。这400mV的过渡区域，可以在±400mV范围内变化的。因此，过渡区（包括输入级）的范围可以低至（V +） - 2.4V~（V +） -2.0V，高至V + - 1.6V~（V +） - 1.2V。
OPA350系列运算放大器的激光微调，可以减少偏移的N沟道和P沟道输入级之间的电压差，提高共模抑制和平稳过渡之间的双N沟道和P沟道对。然而，在400mV的过渡区域的PSRR，CMRR，失调电压，失调漂移，以及总谐波失真可能会降低。
一个双折叠级增加了两个输入信号，并提出了差分信号的AB类输出级。通常情况下，输入偏置电流约为500fA。然而，大的供电轨（大于超越了300mV的供电轨），可以击穿OPA350的输入保护二极管，造成过量的电流流过输入引脚。如果输入引脚上的电流是10mA的电流，瞬时电压大于300mV，此时电源供应量的超出是容许的。这是很容易实现的，如图3所示的输入电阻。许多输入信号本质上是小于10mA的有限电流，因此，限流电阻并不是必需的。

轨到轨输出
AB类输出级的晶体管是用来实现轨至轨输出。对于光线的阻性负载（>10kΩ的），输出电压摆幅通常是十毫伏的电源轨。较重的阻性负载（600Ω至10kΩ的），输出摆幅可达到几十毫伏电源轨，并保持较高的开环增益。请参阅典型性能曲线“输出电压摆幅与输出电流”和“开环增益与输出电压。

容性负载和稳定
OPA350系列运算放大器可以广泛驱动容性负载。然而，所有运算放大器在一定条件下可能变得不稳定。放大器配置时，增益和负载值只是确定稳定时要考虑的几个因素。在单位增益配置的运算放大器是最容易受到容性负载的影响。容性负载与运算放大器的输出阻抗，以及任何额外的负载电阻，产生小信号的反应，降低相位裕度的极点。
OPA350系列运算放大器的单位增益，可以驱动非常大的容性负载。增加增益增强放大器的能力，可以带动更多的电容。典型的性能曲线的“小信号过冲与容性负载”，表明一个1kW的电阻负载的性能。增加负载电阻，提高了容性负载驱动能力。

反馈电容改善作用
为了达到最佳的稳定时间和高阻抗反馈网络的稳定性，它可能需要反馈电阻RF（如图4所示）添加一个反馈电容。该电容补偿由反馈网络的阻抗和OPA350的输入电容（和任何寄生分布电容）组成，效果更为显著，具有较高的阻抗。

这是一个可变电容，反馈电容之间可能会有所不同，因为输入电容运算放大器和寄生分布电容是难以确定的。在图4所示的电路中，变量反馈电容值的选择应考虑输入电阻OPA350（通常9pF），
RIN • CIN = RF • CF
CIN等于OPA350的输入电容（差分和共模的总和），再加上分布电容。电容可以是多种多样的，直到获得最佳的性能。

驱动模数转换器
OPA350系列运算放大器经过优化后，驱动中等速度（高达500kHz）的采样A / D转换。然而，他们也提供了性能更高的速度转换器。OPA350系列提供了缓冲的A / D的输入电容以及由此产生的输入电荷，同时是提供信号增益的一种有效手段。
（图5）显示驱动ADS7861的OPA350。ADS7861是一款双通道，500kHz的12位采样转换器，小型SSOP- 24封装。OPA350系列的微型封装一起使用时，这种组合是空间受限应用的理想选择。如需更详细的信息，请参看ADS7861的数据表。

输出阻抗
OPA350的共源输出级的低频开环输出阻抗约为1kΩ。当运算放大器反馈连接时，运算放大器的闭环增益对应的值显著减少。例如，开环增益122dB，输出阻抗为在单位增益上小于0.001Ω。每一个闭环增益上升十倍，环路增益上有效输出阻抗增加十倍（见典型性能曲线“，输出阻抗与频率”）的同时数量减少。在更高的频率范围内，输出阻抗适用于开环增益的运算放大器。然而，在这些频率下的输出也成为暂存的电容。这可防止其变得过高，这可能会导致当驱动容性负载输出阻抗时产生稳定性的问题。如上所述，OPA350其带宽的运算放大器具有优异的容性负载驱动能力。

视频线路驱动器
图6为单电源供电，G = 2复合视频线驱动器电路。复合视频线驱动器的同步输出延伸至地面。如图所示，运算放大器的输入应该是AC -耦合和转移，单电源配置时些负极的信号会提供足够的信号摆幅。
一个75Ω的电阻和一个47mF电容分压器，提供直流偏置点输入和交流耦合输入。在图6中，这一点大约是（V）+1.7V。设置最佳偏置点，需要一些复合视频信号。为了获得最佳性能，要小心，以避免OPA350在互补输入过渡阶段造成显著地失真。轨到轨输入，请参阅讨论内容。

型号和辊信息：
辊信息

型号信息

A0
构件所容许设计的尺寸宽度
B0
构件所容许设计的尺寸高度
K0
构件所容许设计的尺寸厚度
W
传送带的宽度
P1
构件中心的间距

设备
封装类型
包装
引脚
SPQ
辊身直径
辊身宽度
A0
(mm)
B0（mm）
K0
（mm）
P1
（mm）
W
（mm）
Pin1
OPA2350EA/250
MSOP
DGK
8
250
180.0
12.4
5.3
3.4
1.4
8.0
12.0
Q1
OPA2350EA/2K5
OPA2350UA/2K5
OPA350EA/250
MSOP

SOIC

MSOP
DGK

D

DGK
8

8

8
2500

2500

250
330.0

330.0

180.0
12.4
5.3

6.4

5.3
3.4

5.2

3.4
1.4

2.1

1.4
8.0

8.0

8.0
12.0

12.0

12.0
Q1

Q1

Q1
OPA350EA/2K5
MSOP
DGK
8
2500
330.0
12.4
5.3
3.4
1.4
8.0
12.0
Q1
OPA350UA/2K5
SOIC
D
8
2500
330.0
12.4
6.4
5.2
2.1
8.0
12.0
Q1
OPA4350EA/250
SSOP/QSOP
DBQ
16
250
180.0
12.4
6.4
5.2
2.1
8.0
12.0
Q1

OPA4350EA/2K5
SSOP/QSOP
DBQ
16
2500
330.0
12.4
6.4
5.2
2.1
8.0
12.0
Q1
OPA4350UA/2K5
SOIC
D
14
2500
330.0
12.4
6.5
9.0
2.1
8.0
16.0
Q1

包装盒参数：

设备
封装类型
包装图
引脚数
SPQ
长度（mm）
宽度（mm）
高度（mm）
OPA2350EA/250
MSOP
DGK
8
250
210.0
185.0
35.0
OPA2350EA/2K5
MSOP
DGK
8
2500
346.0
346.0
29.0
OPA2350UA/2K5
SOIC
D
8
2500
346.0
346.0
29.0
OPA350EA/250
MSOP
DGK
8
250
210.0
185.0
35.0
OPA350EA/2K5
MSOP
DGK
8
2500
346.0
346.0
29.0
OPA350UA/2K5
SOIC
D
8
2500
346.0
346.0
29.0
OPA4350EA/250
SSOP/QSOP
DBQ
16
250
210.0
185.0
35.0
OPA4350EA/2K5
SSOP/QSOP
DBQ
16
2500
346.0
346.0
29.0
OPA4350UA/2K5
SOIC
D
14
2500
346.0
346.0
33.0

P(R-PDIP-T8)
注意：A.所有线性尺寸以英寸表示（毫米）
B.本图如有改变不另行通知

DGK (S-PDSO-G8)

注意：A.所有线性尺寸都以毫米表示。
B.本图的改变不另行通知.
C. 包装体的长度不包括毛边，突起，或毛刺。毛边、突起或毛刺的每部分将不能超过0.15mm.

注意：A.所有线性尺寸都以毫米表示。
B.本图的改变不另行通知.
C. 包装体的长度不包括毛边，突起，或毛刺。毛边、突起或毛刺的每部分将不能超过0.006mm.
