红外线发射与接收电路图

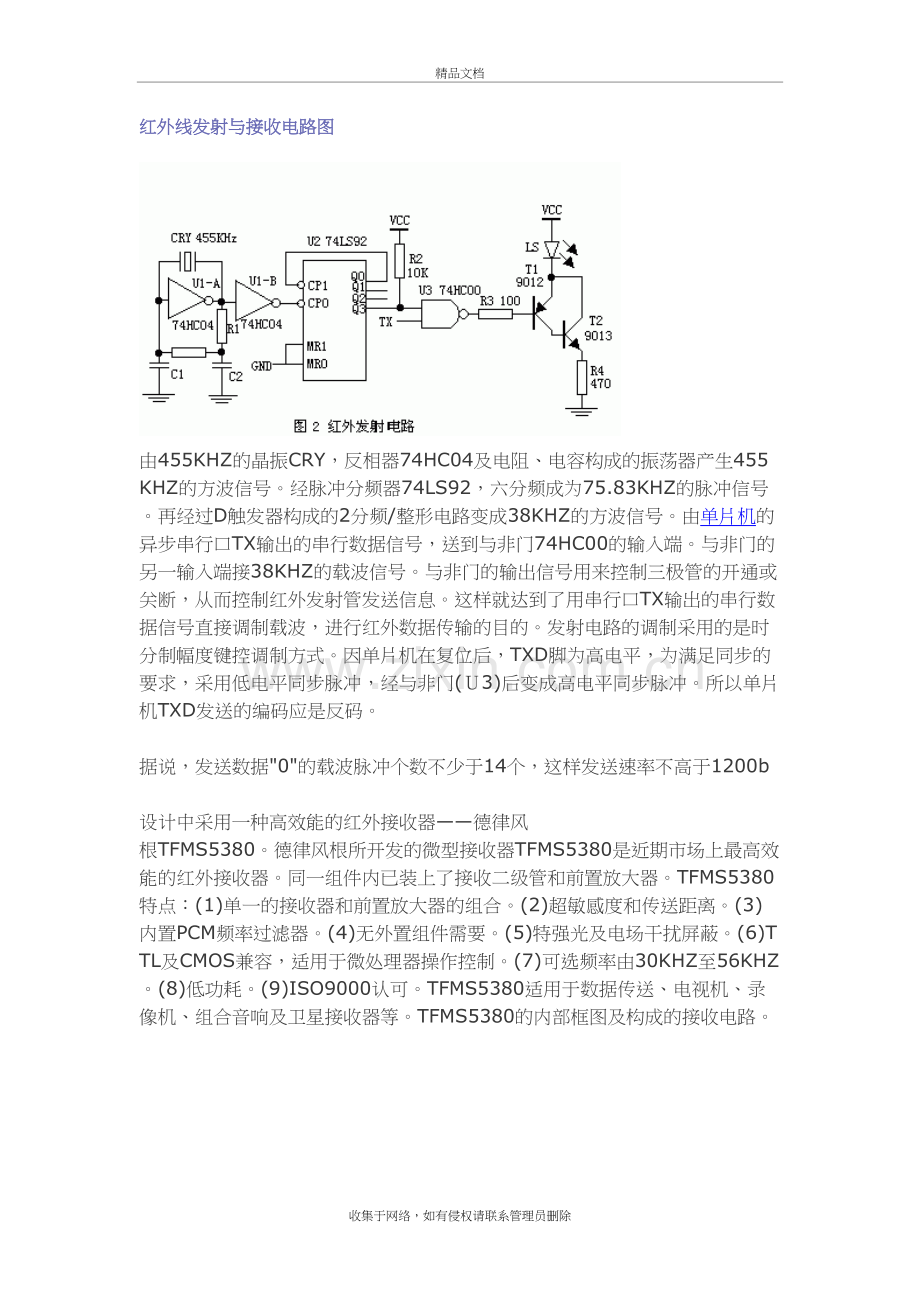

由455KHZ的晶振CRY，反相器74HC04及电阻、电容构成的振荡器产生455KHZ的方波信号。经脉冲分频器74LS92，六分频成为75.83KHZ的脉冲信号。再经过D触发器构成的2分频/整形电路变成38KHZ的方波信号。由单片机的异步串行口TX输出的串行数据信号，送到与非门74HC00的输入端。与非门的另一输入端接38KHZ的载波信号。与非门的输出信号用来控制三极管的开通或关断，从而控制红外发射管发送信息。这样就达到了用串行口TX输出的串行数据信号直接调制载波，进行红外数据传输的目的。发射电路的调制采用的是时分制幅度键控调制方式。因单片机在复位后，TXD脚为高电平，为满足同步的要求，采用低电平同步脉冲，经与非门(Ｕ3)后变成高电平同步脉冲。所以单片机TXD发送的编码应是反码。

据说，发送数据"0"的载波脉冲个数不少于14个，这样发送速率不高于1200b

设计中采用一种高效能的红外接收器——德律风 根TFMS5380。德律风根所开发的微型接收器TFMS5380是近期市场上最高效能的红外接收器。同一组件内已装上了接收二级管和前置放大器。TFMS5380特点：(1)单一的接收器和前置放大器的组合。(2)超敏感度和传送距离。(3)内置PCM频率过滤器。(4)无外置组件需要。(5)特强光及电场干扰屏蔽。(6)TTL及CMOS兼容，适用于微处理器操作控制。(7)可选频率由30KHZ至56KHZ。(8)低功耗。(9)ISO9000认可。TFMS5380适用于数据传送、电视机、录像机、组合音响及卫星接收器等。TFMS5380的内部框图及构成的接收电路。如图3所示。

红外二极管就和普通的发光二极管原理一样，就是在半导体PN结区域电子和空穴复合发光。发光的波长和半导体的禁带宽度有关。
光敏红外二极管和普通的光敏二极管也是一样的。在PN结附近由于光照产生的激子被结电场拉开成为电子-空穴对，分别流向不同的电极。一般光敏管反向偏置，有光时反向电阻会变化。
一般红外管用来通信，比如电视机的遥控器。或者测距，比如自动冲水马桶
