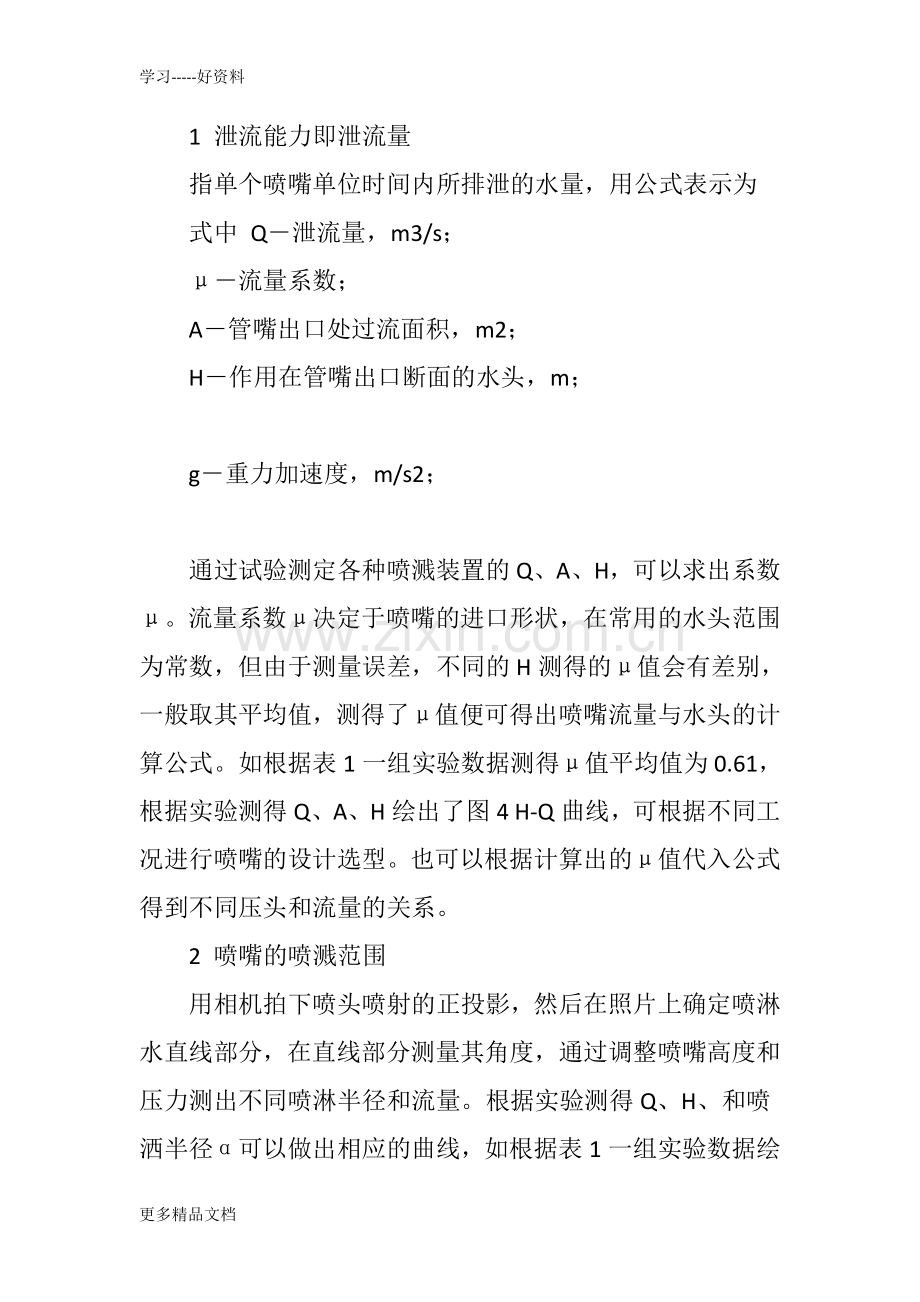

学习-好资料冷却塔喷嘴性能测试 摘 要：喷嘴是冷却塔常用的喷溅装置，通过喷嘴可以将成股的水变成小水滴，尽量均匀的喷洒到填料上，喷嘴的喷洒情况直接影响冷却塔的效率、能耗与投资。因此通过实验方法测定一个喷嘴的性能，对于喷嘴的优化设计和整台冷却塔设计至关重要。 关键词：喷嘴；泄流能力；喷溅范围；喷溅均匀性；曲线 喷嘴大致可以分为两类，一类是靠冲击力将成股的水扯成水滴，如图1，另一类是旋转型的，靠离心力将水滴扯开，洒向四周，如图2。前者要求水压较低，较为节能，常用于槽式配水后者要求水压较高，喷洒相对均匀，喷洒半径较大，水滴较细，常用于管式配水。 常用喷嘴的主要特性主要包括泄流能力、喷溅范围、喷溅的均匀性、液滴大小、冲击力、材料等。冷却塔喷头设计、选型比较关注的是泄流能力、喷溅范围、喷溅均匀性，可以用图3试验装置进行测量。喷溅装置安装在试验水池内，由水泵经供水管供水，水池底面方格布置，水池深精度1毫米，试验水池内安装一水平器，保证水池水位稳定。进水压力、进水流量，喷头到水池顶面高度H都可以调整。 1 泄流能力即泄流量 指单个喷嘴单位时间内所排泄的水量，用公式表示为 式中 Q泄流量，m3/s； 流量系数； A管嘴出口处过流面积，m2； H作用在管嘴出口断面的水头，m； 据了解，百分之八十的饰品店都推出“DIY饰品”来吸引顾客，一方面顺应了年轻一代喜欢与众不同、标新立异的心理；另一方面，自制饰品价格相对较低，可以随时更新换代，也满足了年轻人“喜新厌旧”的需要，因而很受欢迎。g重力加速度，m/s2； 9、如果你亲戚朋友送你一件DIY手工艺制品你是否会喜欢？通过试验测定各种喷溅装置的Q、A、H，可以求出系数。流量系数决定于喷嘴的进口形状，在常用的水头范围为常数，但由于测量误差，不同的H测得的值会有差别，一般取其平均值，测得了值便可得出喷嘴流量与水头的计算公式。如根据表1一组实验数据测得值平均值为0.61，根据实验测得Q、A、H绘出了图4 H-Q曲线，可根据不同工况进行喷嘴的设计选型。也可以根据计算出的值代入公式 得到不同压头和流量的关系。 2 喷嘴的喷溅范围 用相机拍下喷头喷射的正投影，然后在照片上确定喷淋水直线部分，在直线部分测量其角度，通过调整喷嘴高度和压力测出不同喷淋半径和流量。根据实验测得Q、H、和喷洒半径可以做出相应的曲线，如根据表1一组实验数据绘出了图4 H-曲线，为冷却塔布水设计提供参考依据。测量的数据越多，计算的值、绘制的性能曲线也就越准确。 3 喷溅的均匀性 现在是个飞速发展的时代，与时俱进的大学生当然也不会闲着，在装扮上也不俱一格，那么对作为必备道具的饰品多样性的要求也就可想而知了。喷溅的均匀性是指在喷溅范围内各点的淋水密度是否均匀，喷嘴安装在水池底面，调整不同的喷嘴高度h，测量该高程上的淋水密度，看喷嘴的淋水是否均匀。因为喷嘴的淋水是轴对称的，所以测量一个半径上的值就可以了。测量方法是用一个长方形的接水槽，分割成若干小格（每格如10cm10cm），放在要测的高程上，计量接水时间，测出每格的水量，并算出该高程上径向每格的淋水密度，淋水均匀性程度用溅水均匀性分布系数来表示，溅水均匀分布系数表达式如下： （六）DIY手工艺品的“创作交流性”式中：ao溅水均匀分布系数； 小饰品店往往会给人零乱的感觉，采用开架陈列就会免掉这个麻烦。“漂亮女生”像是个小超市，同一款商品色彩丰富地挂了几十个任你挑，拿上东西再到收银台付款。这也符合女孩子精挑细选的天性，更保持了店堂长盛不衰的人气。第i小方格上的溅水量，g/s； N个小方格上平均溅落水量，g/s； 价格便宜些 服务热情周到 店面装饰有个性 商品新颖多样N小方格总数。 用式4-1计算器均方差ao，用以判断其均匀性，对于单个喷嘴，ao越小说明其均匀性好，但是在冷却塔中是多喷头共同运行交叉喷淋的，交叉后的喷淋均匀性随喷嘴的布置方式，间距，压头变化，所以淋水的均匀性不能用一个喷头来衡量，而应测量其组合下的淋水分布。 自制性手工艺品。自制饰品其实很简单，工艺一点也不复杂。近两年来，由于手机的普及，自制的手机挂坠特别受欢迎。4 结论 喷嘴的评价标准为：一定压力下的流量、喷洒面积、喷洒角度，喷洒的均匀性，相同压力下喷洒流量越大、喷洒越均匀、角度越大性能就越好；另外冷却水量在一定范围内变化时，喷洒无明显恶化，不易堵塞，污物容易清理，易更换和维修也非常重要，当然所有优良因素均有的喷嘴比较难找，这就需要根据具体要求有所取舍，选择符合设计需求的喷嘴。 参考文献： （一）DIY手工艺品的“多样化”1赵振国.冷却塔M.中国水利水电出版社. 2侯红立，王银华等.冷却塔淋水填料性能试验台的研制M.工业用水与废水，2010. 中式饰品风格的饰品绝对不拒绝采用金属，而且珠子的种类也更加多样。 五光十色的水晶珠、仿古雅致的嵌丝珐琅珠、充满贵族气息的景泰蓝珠、粗糙前卫的金属字母珠片的材质也多种多样。3薛新宇，柳平增等.喷头综合性能测试实验台的研制及应用M.2006 中国农机化. 4徐祖根.冷却塔设计M.河南化工，1999. 秘诀：好市口个性经营作者简介：袁小伟（1982），男，河南许昌人，工学学士，研究方向：换热器、冷却塔。更多精品文档
