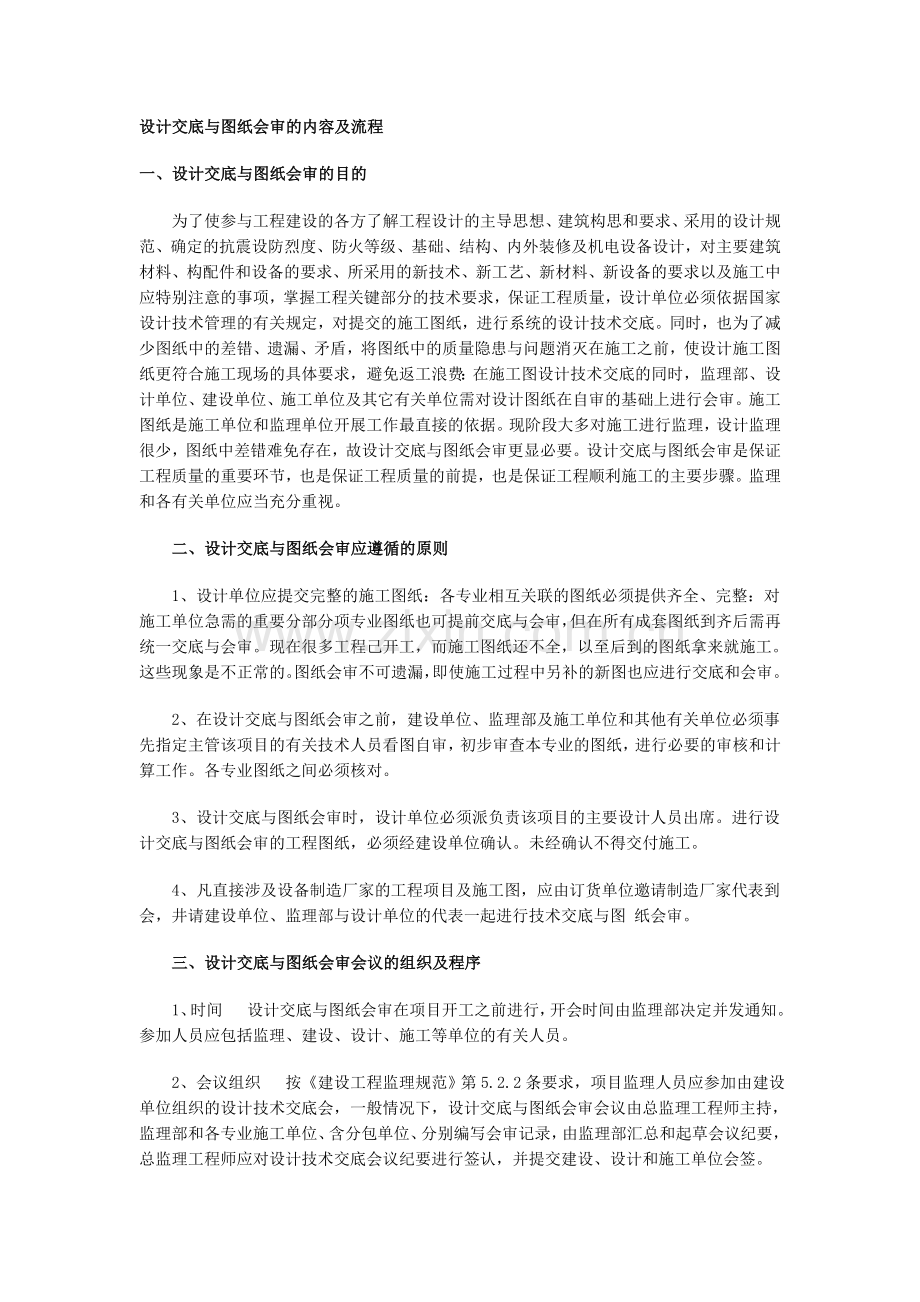

1、设计交底与图纸会审的内容及流程一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计,对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项,掌握工程关键部分的技术要求,保证工程质量,设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸,进行系统的设计技术交底。同时,也为了减少图纸中的差错、遗漏、矛盾,将图纸中的质量隐患与问题消灭在施工之前,使设计施工图纸更符合施工现场的具体要求,避免返工浪费:在施工图设计技术交底的同
2、时,监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理,设计监理很少,图纸中差错难免存在,故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节,也是保证工程质量的前提,也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸:各专业相互关联的图纸必须提供齐全、完整:对施工单位急需的重要分部分项专业图纸也可提前交底与会审,但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工,而施工图纸还不
3、全,以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏,即使施工过程中另补的新图也应进行交底和会审。2、在设计交底与图纸会审之前,建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审,初步审查本专业的图纸,进行必要的审核和计算工作。各专业图纸之间必须核对。 3、设计交底与图纸会审时,设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸,必须经建设单位确认。未经确认不得交付施工。4、凡直接涉及设备制造厂家的工程项目及施工图,应由订货单位邀请制造厂家代表到会,井请建设单位、监理部与设计单位的代表一起进行技术交底与图 纸会审。 三、

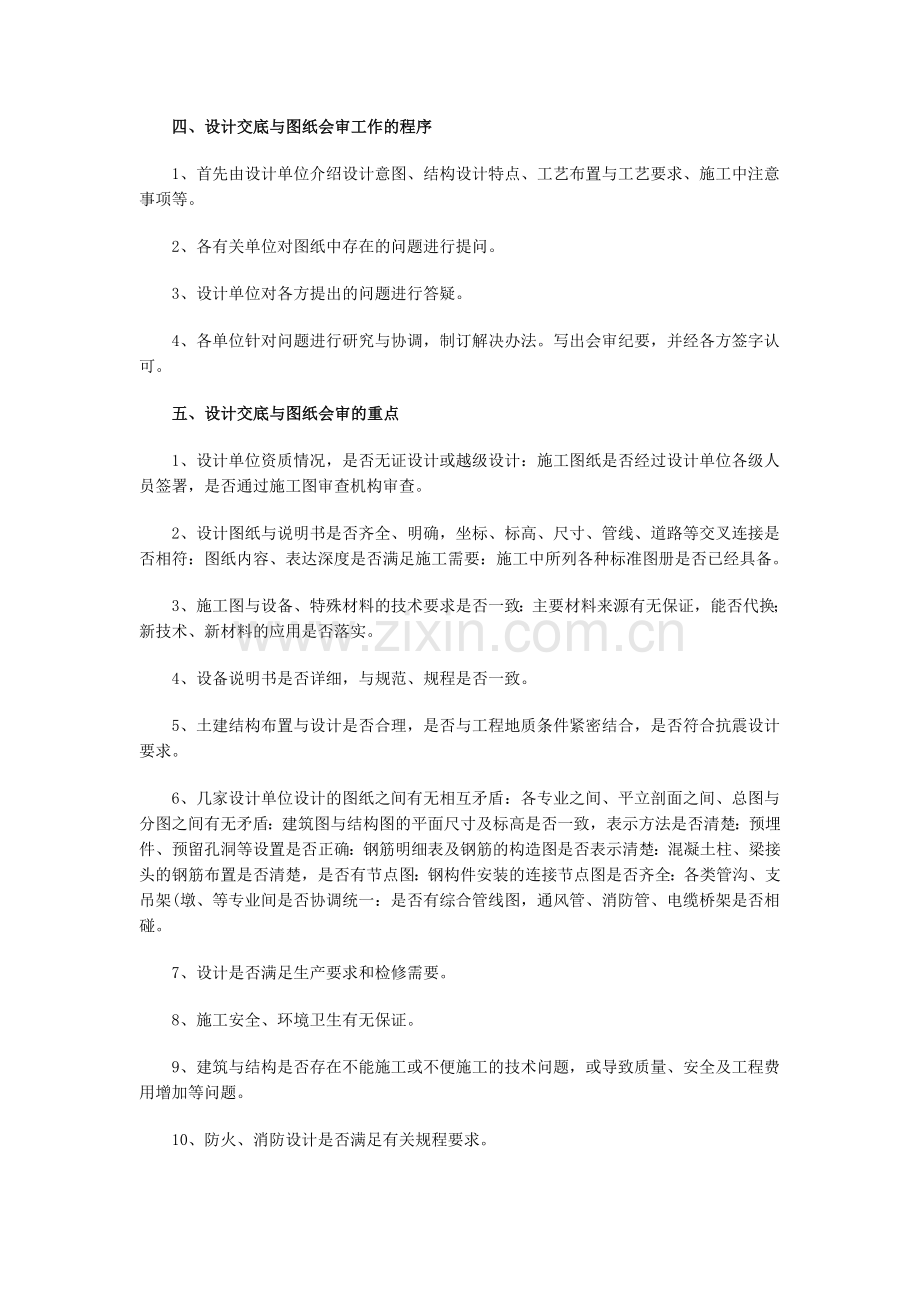

4、设计交底与图纸会审会议的组织及程序 1、时间 设计交底与图纸会审在项目开工之前进行,开会时间由监理部决定并发通知。参加人员应包括监理、建设、设计、施工等单位的有关人员。2、会议组织 按建设工程监理规范第5.2.2条要求,项目监理人员应参加由建设单位组织的设计技术交底会,一般情况下,设计交底与图纸会审会议由总监理工程师主持,监理部和各专业施工单位、含分包单位、分别编写会审记录,由监理部汇总和起草会议纪要,总监理工程师应对设计技术交底会议纪要进行签认,并提交建设、设计和施工单位会签。四、设计交底与图纸会审工作的程序1、首先由设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事项等。
5、2、各有关单位对图纸中存在的问题进行提问。3、设计单位对各方提出的问题进行答疑。4、各单位针对问题进行研究与协调,制订解决办法。写出会审纪要,并经各方签字认可。五、设计交底与图纸会审的重点1、设计单位资质情况,是否无证设计或越级设计:施工图纸是否经过设计单位各级人员签署,是否通过施工图审查机构审查。2、设计图纸与说明书是否齐全、明确,坐标、标高、尺寸、管线、道路等交叉连接是否相符:图纸内容、表达深度是否满足施工需要:施工中所列各种标准图册是否已经具备。3、施工图与设备、特殊材料的技术要求是否一致:主要材料来源有无保证,能否代换;新技术、新材料的应用是否落实。 4、设备说明书是否详细,与规范、规
6、程是否一致。5、土建结构布置与设计是否合理,是否与工程地质条件紧密结合,是否符合抗震设计要求。6、几家设计单位设计的图纸之间有无相互矛盾:各专业之间、平立剖面之间、总图与分图之间有无矛盾:建筑图与结构图的平面尺寸及标高是否一致,表示方法是否清楚:预埋件、预留孔洞等设置是否正确:钢筋明细表及钢筋的构造图是否表示清楚:混凝土柱、梁接头的钢筋布置是否清楚,是否有节点图:钢构件安装的连接节点图是否齐全:各类管沟、支吊架(墩、等专业间是否协调统一:是否有综合管线图,通风管、消防管、电缆桥架是否相碰。7、设计是否满足生产要求和检修需要。8、施工安全、环境卫生有无保证。9、建筑与结构是否存在不能施工或不便施
7、工的技术问题,或导致质量、安全及工程费用增加等问题。10、防火、消防设计是否满足有关规程要求。六、纪要与实施1、项目监理部应将施工图会审记录整理汇总并负责形成会议纪要。经与会各方签字同意后,该纪要即被视为设计文件的组成部分施工过程中应严格执行),发送建设单位和施工单位,抄送有关单位.并予以存档。2、如有不同意见通过协商仍不能取得统一时,应报请建设单位定夺。 3、对会审会议上决定必须进行设计修改的,由原设计单位按设计变更管理程序提出修改设计,一般性问题经监理工程师和建设单位审定后,交施工单位执行:重大问题报建设单位及上级主管部门与设计单位共同研究解决。 施工单位拟施工的一切工程项目设计图纸,必须
8、经过设计交底与图纸会审,否则不得开工.已经交底和会审的施工图以下达会审纪要的形式作为确认。合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励;本标准适用于龙腾公司项目建设期间的各类合同管理工作,厂内各类合同的管理,厂内所属各具法人资格的部门,参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理:龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同,并对电厂负责。4
9、.2 工程部:是发电厂建设施工安装等工程合同签订管理部门;负责签订管理基建、安装、人工技术的工程合同。4.3 经营部:是合同签订管理部门,负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责:4.5.1 建立健全合同管理办法并逐步完善规范;4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动,全程跟踪和检查合同的履行质量;4.5.3 审查、登记合同对方单位代表资格及单位资质,包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力(必要时要求对方提供担保),检查合同的履行情况;4.5.4 保管法人代表授权委托书、合同专用章
10、,并按编号归口使用;4.5.5 建立合同管理台帐,对合同文本资料进行编号统计管理;4.5.6 组织对法规、制度的学习和贯彻执行,定期向有关领导和部门报告工作;4.5.7 在总经理领导下,做好合同管理的其他工作,4.6 工程技术部:专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责:4.6.1 在主任领导下,做好本部门负责的各项合同的管理工作,负责保管“法人授权委托书”;4.6.2 签订合同时,检查对方的有关证件,对合同文本内容依照法规进行检查,检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确,并提出补充及修改意见。重大问题应及时向有关领导报告,提出解决方案;4.6.3 对专业对口的合同统一编号、登记、建立台帐,分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作;4.6.4 工程技术部专职合同管理员负责收集整理各类合同,建立合同统计台帐,并负责
