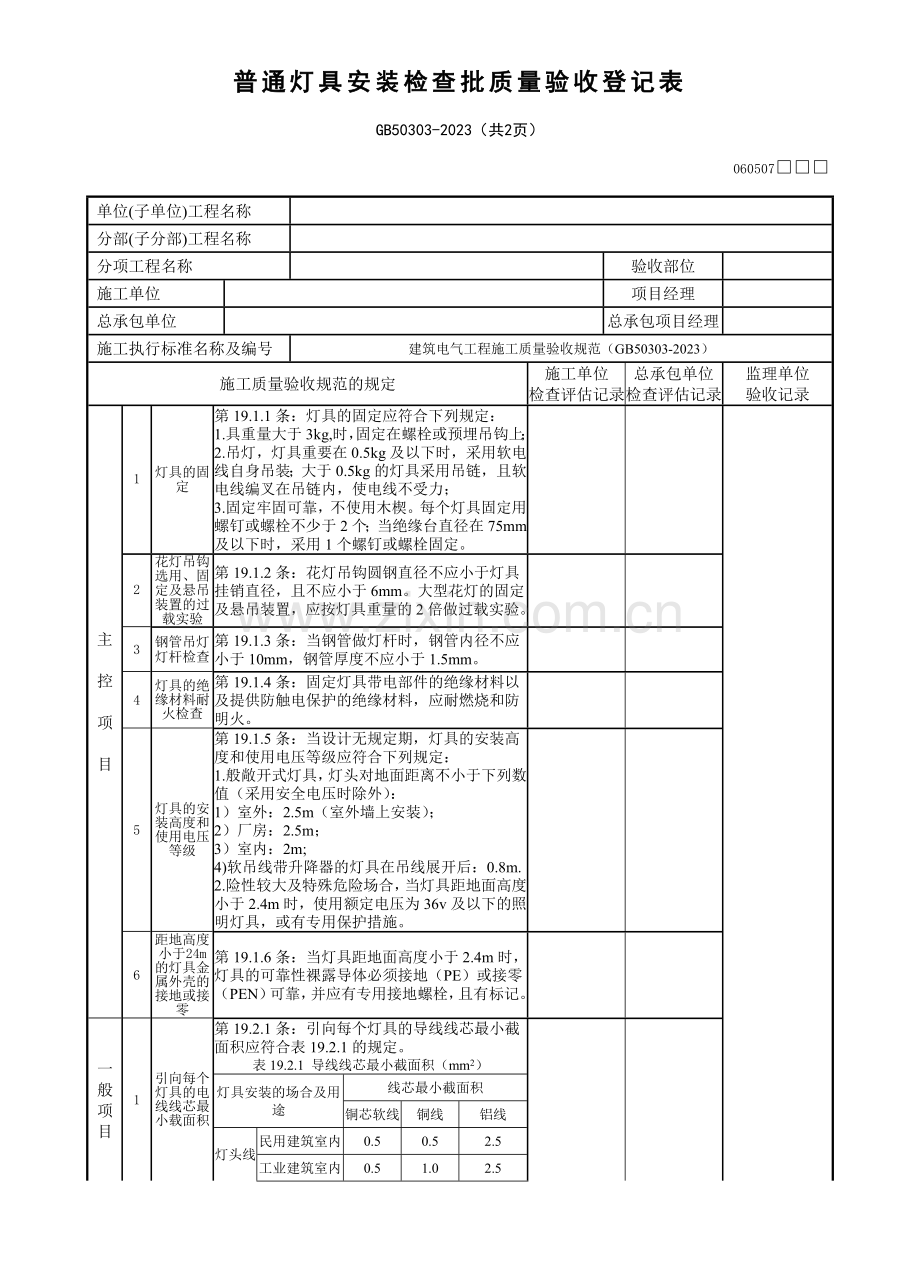

普通灯具安装检验批质量验收记录表样本.doc

普通灯具安装检查批质量验收登记表
GB50303-2023（共2页）
060507□□□
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

总承包单位

总承包项目经理

施工执行标准名称及编号
建筑电气工程施工质量验收规范（GB50303-2023）
施工质量验收规范的规定
施工单位
检查评估记录
总承包单位
检查评估记录
监理单位
验收记录
主
控
项
目
1
灯具的固定
第19.1.1条：灯具的固定应符合下列规定：
1.具重量大于3kg,时，固定在螺栓或预埋吊钩上；2.吊灯，灯具重要在0.5kg及以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；
3.固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时，采用1个螺钉或螺栓固定。

2
花灯吊钩选用、固定及悬吊装置的过载实验
第19.1.2条：花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载实验。

3
钢管吊灯灯杆检查
第19.1.3条：当钢管做灯杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm。

4
灯具的绝缘材料耐火检查
第19.1.4条：固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。

5
灯具的安装高度和使用电压等级
第19.1.5条：当设计无规定期，灯具的安装高度和使用电压等级应符合下列规定：
1.般敞开式灯具，灯头对地面距离不小于下列数值（采用安全电压时除外）：
1）室外：2.5m（室外墙上安装）；
2）厂房：2.5m；
3）室内：2m;
4)软吊线带升降器的灯具在吊线展开后：0.8m.
2.险性较大及特殊危险场合，当灯具距地面高度小于2.4m时，使用额定电压为36v及以下的照明灯具，或有专用保护措施。

6
距地高度小于24m的灯具金属外壳的接地或接零
第19.1.6条：当灯具距地面高度小于2.4m时，灯具的可靠性裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标记。

一
般
项
目
1
引向每个灯具的电线线芯最小载面积
第19.2.1条：引向每个灯具的导线线芯最小截面积应符合表19.2.1的规定。
表19.2.1 导线线芯最小截面积（mm2）

灯具安装的场合及用途
线芯最小截面积
铜芯软线
铜线
铝线
灯头线
民用建筑室内
0.5
0.5
2.5
工业建筑室内
0.5
1.0
2.5
室外
1.0
1.0
2.5

施工质量验收规范的规定
施工单位检
查评估记录
总承包单位
检查评估记录
监理单位
验收记录
一

般

项

目
2
灯具的外形，灯头及其接线检查
第19.2.2条：灯具的外形、灯头及其接线应符合下列规定：
1 灯具及配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；
2 软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时，套塑料软管，采用安全灯头；
3 除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头；
4 连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上；
5 灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。

3
变电所内灯具的安装位置
第19.2.3条：变电所内，高低压配电设备及裸母线的正上方不应安装灯具。

4
装有白炽灯泡的吸顶灯具隔热检查
第19.2.4条：装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台间距离小于5mm时，灯泡与绝缘台间应采用隔热措施。

5
在重要场合的大型灯具玻璃罩安全措施
第19.2.5条：安装在重要场合的大型灯具的玻璃罩，应采用防止玻璃罩碎裂后向下溅落的措施。

6
投光灯的固定检查
第19.2.6条：投光灯的底座及去架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。

7
室外壁灯的防水检查
第19.2.7条：安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。

施工单位检查评估结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
总承包单位检查评估结果
项目专业工程师： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
