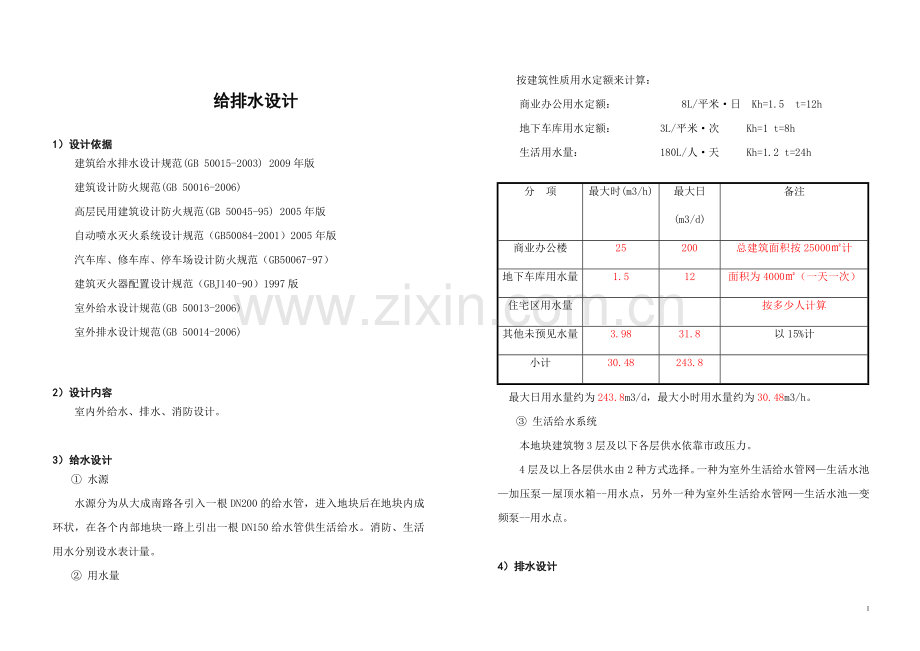

给排水设计

1）设计依据
建筑给水排水设计规范(GB 50015-2003) 2009年版
建筑设计防火规范(GB 50016-2006)
高层民用建筑设计防火规范(GB 50045-95) 2005年版
自动喷水灭火系统设计规范（GB50084-2001）2005年版
汽车库、修车库、停车场设计防火规范（GB50067-97）
建筑灭火器配置设计规范（GBJ140-90）1997版
室外给水设计规范(GB 50013-2006)
室外排水设计规范(GB 50014-2006)

2）设计内容
室内外给水、排水、消防设计。

3）给水设计
① 水源
水源分为从大成南路各引入一根DN200的给水管，进入地块后在地块内成环状，在各个内部地块一路上引出一根DN150给水管供生活给水。消防、生活用水分别设水表计量。
② 用水量
按建筑性质用水定额来计算：
商业办公用水定额： 8L/平米·日 Kh=1.5 t=12h
地下车库用水定额： 3L/平米·次 Kh=1 t=8h
生活用水量： 180L/人·天 Kh=1.2 t=24h

分 项
最大时(m3/h)
最大日(m3/d)
备注
商业办公楼
25
200
总建筑面积按25000㎡计
地下车库用水量
1.5
12
面积为4000㎡（一天一次）
住宅区用水量

按多少人计算
其他未预见水量
3.98
31.8
以15%计
小计
30.48
243.8

最大日用水量约为243.8m3/d，最大小时用水量约为30.48m3/h。
③ 生活给水系统
本地块建筑物3层及以下各层供水依靠市政压力。
4层及以上各层供水由2种方式选择。一种为室外生活给水管网—生活水池—加压泵—屋顶水箱--用水点，另外一种为室外生活给水管网—生活水池—变频泵--用水点。

4）排水设计

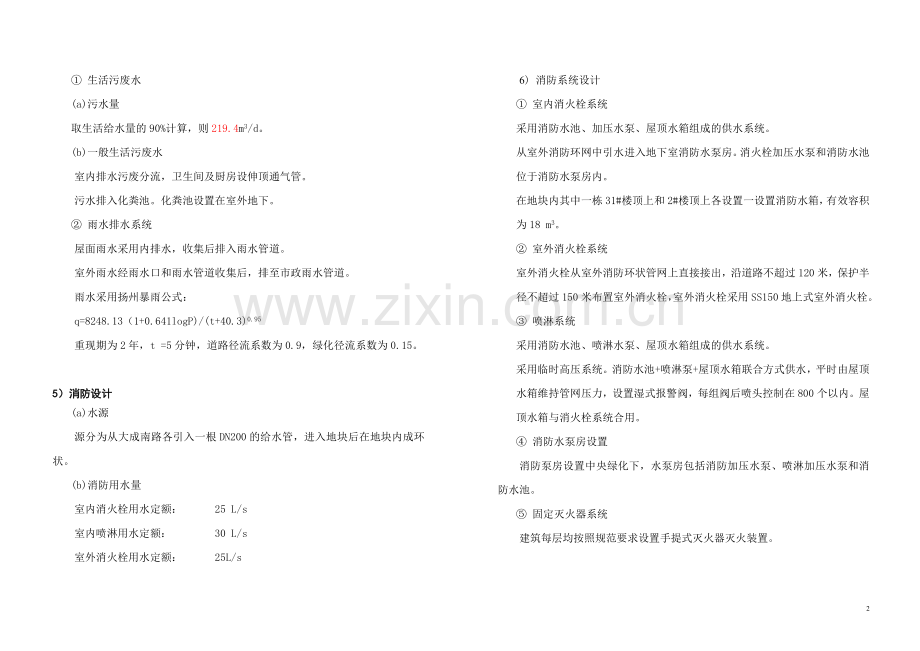

① 生活污废水
(a) 污水量
取生活给水量的90%计算，则219.4m3/d。
(b) 一般生活污废水
室内排水污废分流，卫生间及厨房设伸顶通气管。
污水排入化粪池。化粪池设置在室外地下。
② 雨水排水系统
屋面雨水采用内排水，收集后排入雨水管道。
室外雨水经雨水口和雨水管道收集后，排至市政雨水管道。
雨水采用扬州暴雨公式：
q=8248.13（1+0.641logP)/(t+40.3)0.95
重现期为2年，t =5分钟，道路径流系数为0.9，绿化径流系数为0.15。

5）消防设计
(a) 水源
源分为从大成南路各引入一根DN200的给水管，进入地块后在地块内成环状。
(b) 消防用水量
室内消火栓用水定额： 25 L/s
室内喷淋用水定额： 30 L/s
室外消火栓用水定额： 25L/s
6) 消防系统设计
① 室内消火栓系统
采用消防水池、加压水泵、屋顶水箱组成的供水系统。
从室外消防环网中引水进入地下室消防水泵房。消火栓加压水泵和消防水池位于消防水泵房内。
在地块内其中一栋31#楼顶上和2#楼顶上各设置一设置消防水箱，有效容积为18 m3。
② 室外消火栓系统
室外消火栓从室外消防环状管网上直接接出，沿道路不超过120米，保护半径不超过150米布置室外消火栓，室外消火栓采用SS150地上式室外消火栓。
③ 喷淋系统
采用消防水池、喷淋水泵、屋顶水箱组成的供水系统。
采用临时高压系统。消防水池+喷淋泵+屋顶水箱联合方式供水，平时由屋顶水箱维持管网压力，设置湿式报警阀，每组阀后喷头控制在800个以内。屋顶水箱与消火栓系统合用。
④ 消防水泵房设置
消防泵房设置中央绿化下，水泵房包括消防加压水泵、喷淋加压水泵和消防水池。
⑤ 固定灭火器系统
建筑每层均按照规范要求设置手提式灭火器灭火装置。

6）材料、管材
室外埋地给水管：增强型钢骨架聚乙烯复合管
室外埋地排水管：HDPE双壁波纹管
室内生活给水管:交联聚乙烯(PPR)管材及配件
室内排水立管:硬聚氯乙烯(UPVC)螺旋管
室内排水横管:硬聚氯乙烯(UPVC)管材及配件
室内消防管：＜DN100热镀锌钢管，≥DN100热镀锌无缝钢管
