焊接变形计算公式

精品文档
焊接变形收缩始终是一个比较复杂的问题，对接焊缝的收缩变形与对接焊缝的坡口形式、对接间隙、焊接线的能量、钢板的厚度和焊缝的横截面积等因素有关，坡口大、对接间隙大，焊缝截面积大，焊接能量也大，则变形也大。
为了给设计人员提供一定的参考，贴几个公式：

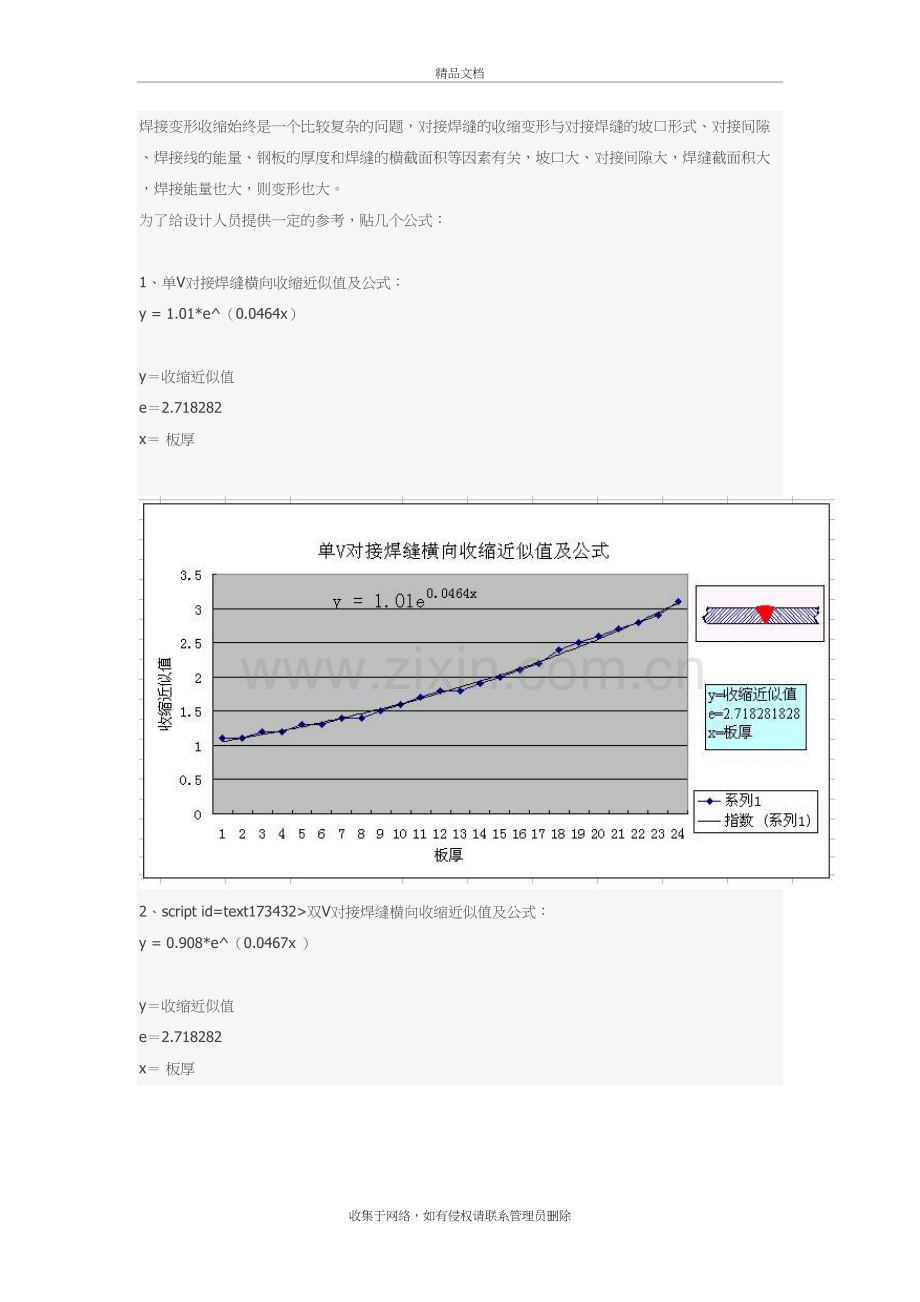

1、单V对接焊缝横向收缩近似值及公式：
y = 1.01*e^（0.0464x）

y＝收缩近似值
e＝2.718282
x＝ 板厚

2、script id=text173432>双V对接焊缝横向收缩近似值及公式：
y = 0.908*e^（0.0467x ）

y＝收缩近似值
e＝2.718282
x＝ 板厚
3、

4、
5、

6、
1、预热处理是为了防止裂纹，同时兼有一定改善接头性能的作用，但是预热也恶化劳动条件，延长生产周期，增加制造成本。过高预热温度反会使接头韧性下降。
   预热温度确定取决于钢材的化学成分、焊件结构形状、约束度、环境温度和焊后热处理等。随着钢材碳当量、板厚、结构约束度增大和环境温度下降，焊前预热温度也需相应提高。焊后进行热处理的可以不预热或降低预热温度。
   Q345焊接的预热温度  板厚≤40mm，可不预热；
                       板厚＞40mm，预热温度≥100度  （以上为理论参考）
2、焊接变形收缩始终是一个比较复杂的问题，对接焊缝的收缩变形与对接焊缝的坡口形式、对接间隙、焊接线的能量、钢板的厚度和焊缝的横截面积等因素有关，坡口大、对接间隙大，焊缝截面积大，焊接能量也大，则变形也大。具体经验公式见附件！
3、低合金钢接头焊接区的清理是一项不可忽视的工作，是建立低氢环境的主要环节之一。
   若直接在焊件切割边缘和切割坡口上的焊接接头，则焊前必须清理干净切割面得氧化皮盒熔化金属的毛刺，必要时可用砂轮打磨。
   如果焊件表面未经喷丸、喷砂等预处理，则在焊缝两侧的内外表面必须用砂轮打磨至露出金属光泽。焊条电弧焊接头的打磨区要求每侧为20mm，埋弧焊为30mm。
