通风与空调设备安装工程检验批质量验收记录表.doc

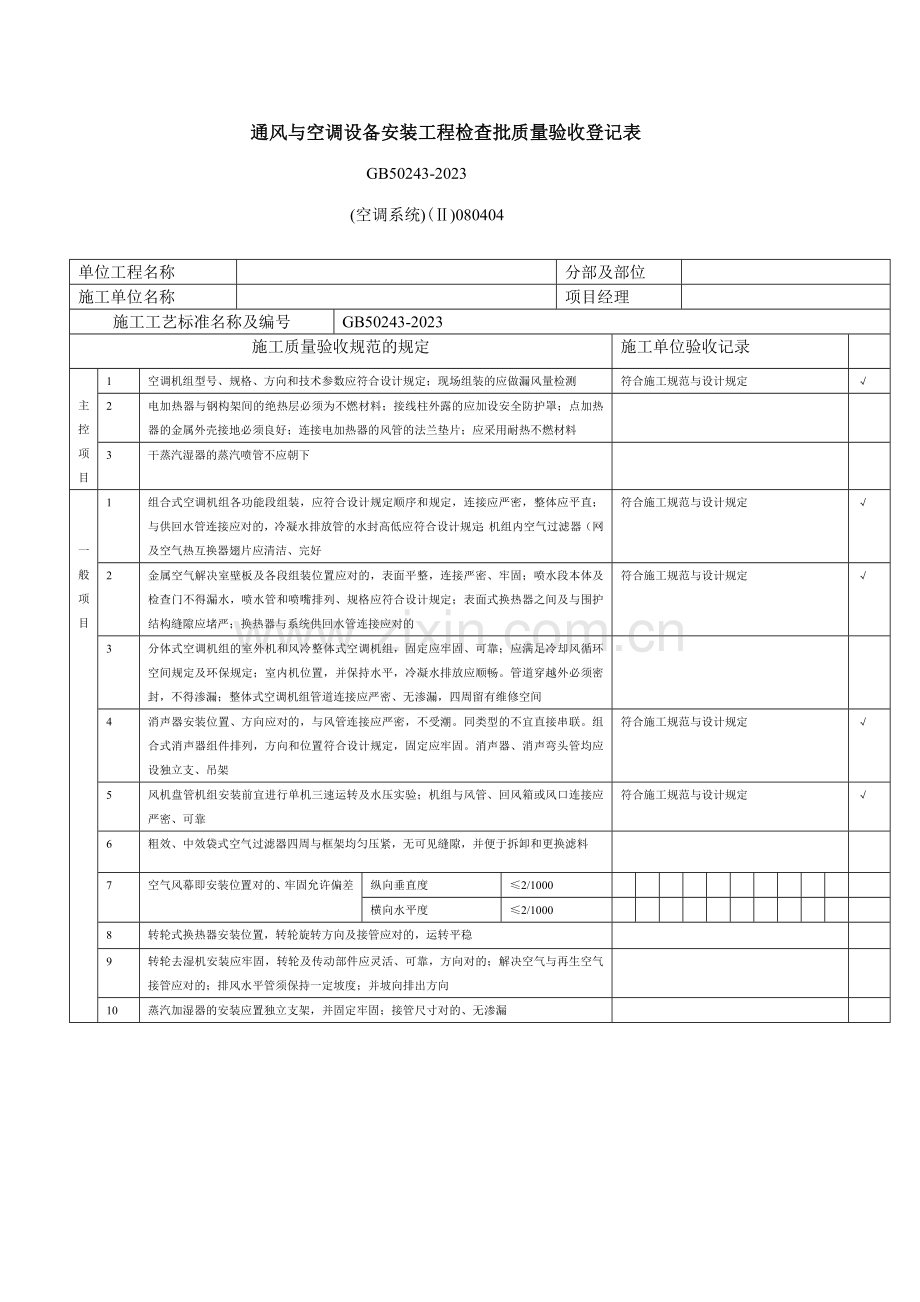

通风与空调设备安装工程检查批质量验收登记表
GB50243-2023
(空调系统)(Ⅱ)080404

单位工程名称

分部及部位

施工单位名称

项目经理

施工工艺标准名称及编号
GB50243-2023
施工质量验收规范的规定
施工单位验收记录

主控项
目
1
空调机组型号、规格、方向和技术参数应符合设计规定；现场组装的应做漏风量检测
符合施工规范与设计规定
√
2
电加热器与钢构架间的绝热层必须为不燃材料；接线柱外露的应加设安全防护罩；点加热器的金属外壳接地必须良好；连接电加热器的风管的法兰垫片；应采用耐热不燃材料

3
干蒸汽湿器的蒸汽喷管不应朝下

一
般
项目
1
组合式空调机组各功能段组装，应符合设计规定顺序和规定，连接应严密，整体应平直；与供回水管连接应对的，冷凝水排放管的水封高低应符合设计规定；机组内空气过滤器（网及空气热互换器翅片应清洁、完好
符合施工规范与设计规定
√
2
金属空气解决室壁板及各段组装位置应对的，表面平整，连接严密、牢固；喷水段本体及检查门不得漏水，喷水管和喷嘴排列、规格应符合设计规定；表面式换热器之间及与围护结构缝隙应堵严；换热器与系统供回水管连接应对的
符合施工规范与设计规定
√
3
分体式空调机组的室外机和风冷整体式空调机组，固定应牢固、可靠；应满足冷却风循环空间规定及环保规定；室内机位置，并保持水平，冷凝水排放应顺畅。管道穿越外必须密封，不得渗漏；整体式空调机组管道连接应严密、无渗漏，四周留有维修空间

4
消声器安装位置、方向应对的，与风管连接应严密，不受潮。同类型的不宜直接串联。组合式消声器组件排列，方向和位置符合设计规定，固定应牢固。消声器、消声弯头管均应设独立支、吊架
符合施工规范与设计规定
√
5
风机盘管机组安装前宜进行单机三速运转及水压实验；机组与风管、回风箱或风口连接应严密、可靠
符合施工规范与设计规定
√
6
粗效、中效袋式空气过滤器四周与框架均匀压紧，无可见缝隙，并便于拆卸和更换滤料

7
空气风幕即安装位置对的、牢固允许偏差
纵向垂直度
≤2/1000

横向水平度
≤2/1000

8
转轮式换热器安装位置，转轮旋转方向及接管应对的，运转平稳

9
转轮去湿机安装应牢固，转轮及传动部件应灵活、可靠，方向对的；解决空气与再生空气接管应对的；排风水平管须保持一定坡度；并坡向排出方向

10
蒸汽加湿器的安装应置独立支架，并固定牢固；接管尺寸对的、无渗漏

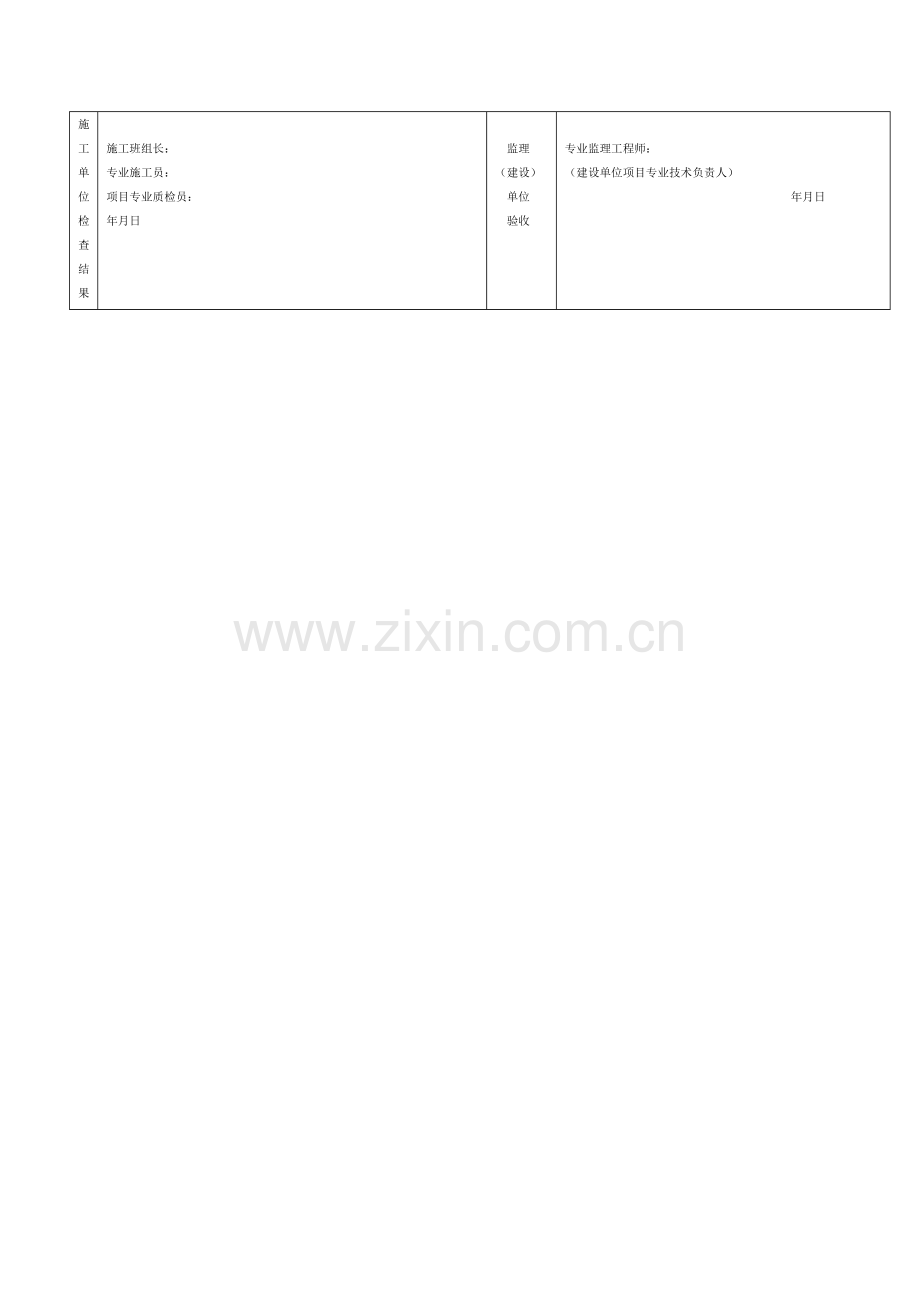

施工单位检查结果

施工班组长：
专业施工员：
项目专业质检员：
年月日

监理
（建设）
单位
验收

专业监理工程师：
（建设单位项目专业技术负责人）
年月日
