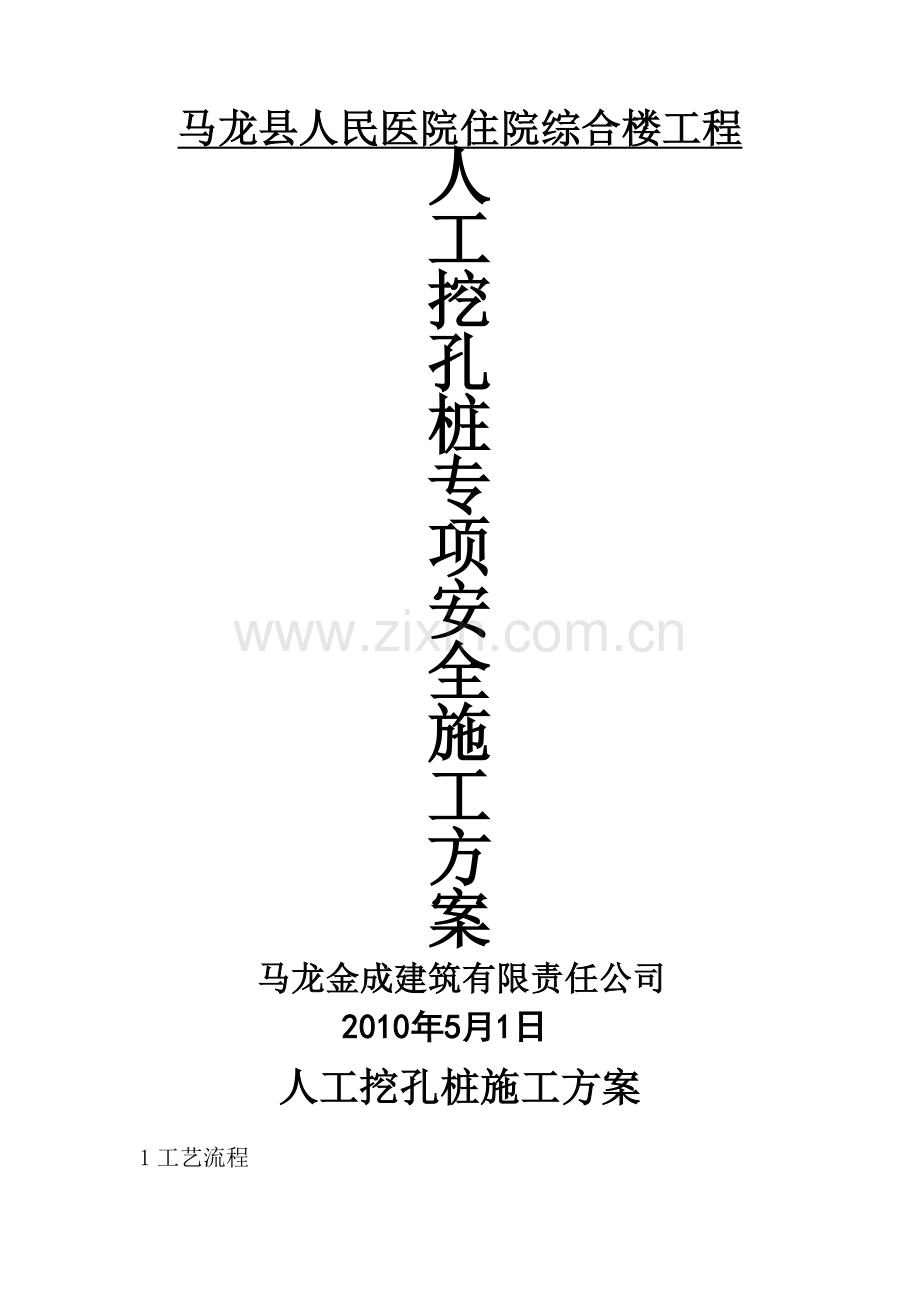

人工挖孔桩施工方案Microsoft-Word-文档.doc

马龙县人民医院住院综合楼工程
人
工
挖
孔
桩
专
项
安
全
施
工
方
案
马龙金成建筑有限责任公司
2010年5月1日
人工挖孔桩施工方案

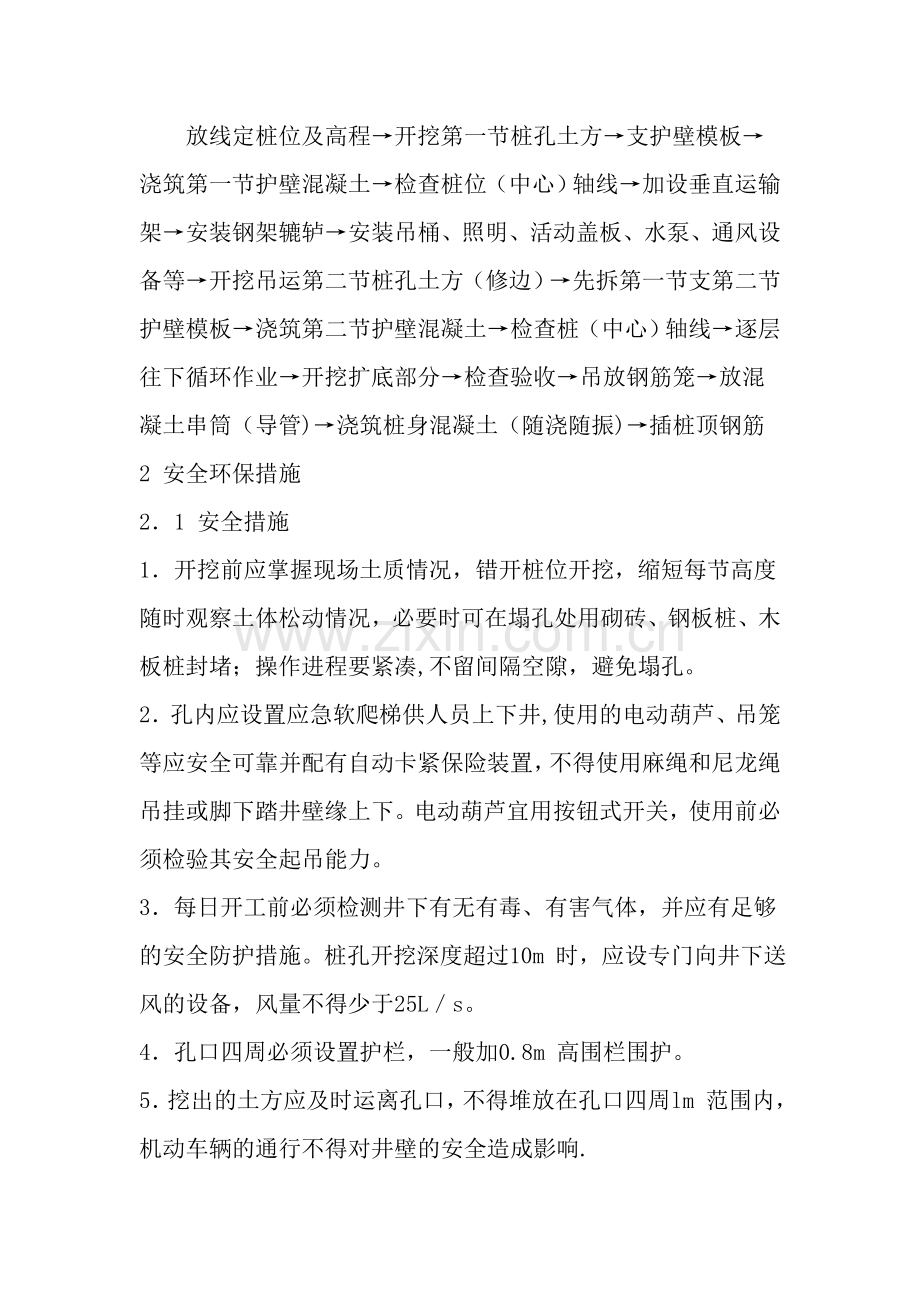

1工艺流程
放线定桩位及高程→开挖第一节桩孔土方→支护壁模板→浇筑第一节护壁混凝土→检查桩位（中心）轴线→加设垂直运输架→安装钢架辘轳→安装吊桶、照明、活动盖板、水泵、通风设备等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板→浇筑第二节护壁混凝土→检查桩（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土串筒（导管)→浇筑桩身混凝土（随浇随振)→插桩顶钢筋
2 安全环保措施
2．1 安全措施
1．开挖前应掌握现场土质情况，错开桩位开挖，缩短每节高度随时观察土体松动情况，必要时可在塌孔处用砌砖、钢板桩、木板桩封堵；操作进程要紧凑,不留间隔空隙，避免塌孔。
2．孔内应设置应急软爬梯供人员上下井,使用的电动葫芦、吊笼等应安全可靠并配有自动卡紧保险装置，不得使用麻绳和尼龙绳吊挂或脚下踏井壁缘上下。电动葫芦宜用按钮式开关，使用前必须检验其安全起吊能力。
3．每日开工前必须检测井下有无有毒、有害气体，并应有足够的安全防护措施。桩孔开挖深度超过10m 时，应设专门向井下送风的设备，风量不得少于25L／s。
4．孔口四周必须设置护栏，一般加0.8m 高围栏围护。
5．挖出的土方应及时运离孔口，不得堆放在孔口四周lm 范围内，机动车辆的通行不得对井壁的安全造成影响.
6．施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2。0 m 以上，严禁拖地和埋压土中，孔内电缆、电线必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V 以下的安全灯.并遵守《施工现场临时用电安全技术规范》（JGJ46—88）的规定。
2．2 环保措施
1．砂、石、水泥的投料人员应配戴口罩，防止粉尘污染；
2．振动器的操作人员应穿绝缘胶鞋和配戴绝缘胶皮手套;
3．砂、石、水泥应统一堆放，并应有防尘措施；
4．因混凝土搅拌而产生的污水应经过滤后排人指定地点；
5．混凝土搅拌机的运行噪声应控制在当地有关部门的规定范围内;
6．混凝土搅拌、使用现场及运输途中遗漏的混凝土应及时回收处理。
2．3 施工准备
2．3．1 技术准备
1．熟悉施工图纸及场地的地下土质、水文地质资料,编制施工组织设计交有关技术部门审批，并将批准的施工组织设计向施工人员进行技术咨询和安全交底。
2．根据地下水位高低，水量大小，编制水下施工方案，对地下水位高，含有流砂的场地,应采取周密的降低地下水位或排水、止水措施.
3．按基础平面图，设置桩位轴线、定位点；桩孔车周撒灰线.测定高程水准点。放线工序完成后，输预检手下续。
4．按设计要求分段制作钢筋笼。
5．全面开挖之前,有选择地先挖试验桩孔，试孔数量不少于2 个,分析土质、水文等有关情况，以此修正施工方案.
6．在地下水位比较高的区域，先降低地下水位至桩底以下0。5mm 左右.
7．开挖前应对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验区，确保施工安全。
2．3．2 机具准备
1．一般需备有三木搭、卷扬机组或电动葫芦、手下推车或翻斗车、镐、锹、手铲、钢钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯(低压36V、100W）、电焊机、通风及供氧设备、
水泵、木辘轳、活动爬梯、安全帽、安全带等;
2．灌注桩施工现场所有设备、设施、安全装置、工具配件及个人劳保用品必须经常检查，确保完好和使用安全.
2．2．3．3 材料准备
1．按配合比要求，对所需原材料进行采购、检查、验收、入库；
2．对水泥、钢筋、石子、砂子，由持证材料员和试验员按规定对其进行抽样检验，确保原材质量符合相应标准的规定.
2．3．4 作业条件
1．开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除或处理完毕。各项临时设施,如照明、动力、通风、安全设施准备就绪。
2．建立混凝土搅拌站，并对混凝土强度等级、配合比、搅拌制度、操作规程等进行挂牌。
3．施工人员作业要求
（1）试验员：须持证上岗，要求熟知材料及混凝土试块的取样规定，熟知混凝土试块的制作、养护规定，操作熟练；
（2）材料员：须持证上岗，要求熟知材料进场的检验、验收、入库规定;
（3）计量员：应熟知计量器具的校检周期、计量精度、使用方法等规定,并掌握配合比单及其配料精度；
（4）搅拌机操作人员；须持证上岗，要求熟知操作规程和搅拌制度，操作熟练;
（5）操作工人:应经过培训，并掌握井下作业、投料、搅拌、运输、浇筑、振捣等技术、安全交底内容，操作熟练。
编制:
马龙县金成建筑有限责任公司
2010—5—1
