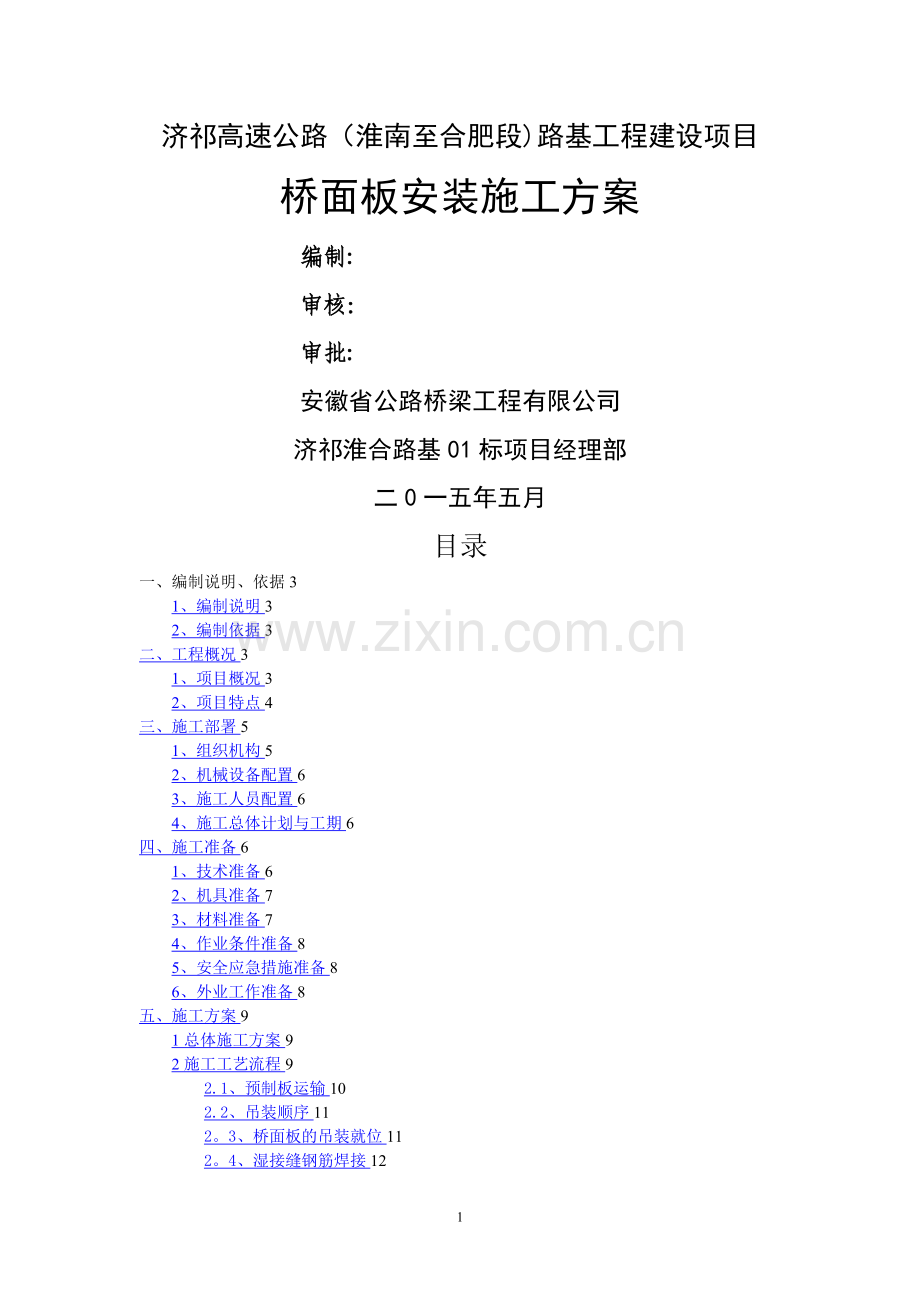

1、济祁高速公路(淮南至合肥段)路基工程建设项目桥面板安装施工方案编制:审核:审批:安徽省公路桥梁工程有限公司济祁淮合路基01标项目经理部二0一五年五月目录一、编制说明、依据31、编制说明32、编制依据3二、工程概况31、项目概况32、项目特点4三、施工部署51、组织机构52、机械设备配置63、施工人员配置64、施工总体计划与工期6四、施工准备61、技术准备62、机具准备73、材料准备74、作业条件准备85、安全应急措施准备86、外业工作准备8五、施工方案91总体施工方案92施工工艺流程92.1、预制板运输102.2、吊装顺序112。3、桥面板的吊装就位112。4、湿接缝钢筋焊接122。5、临时支

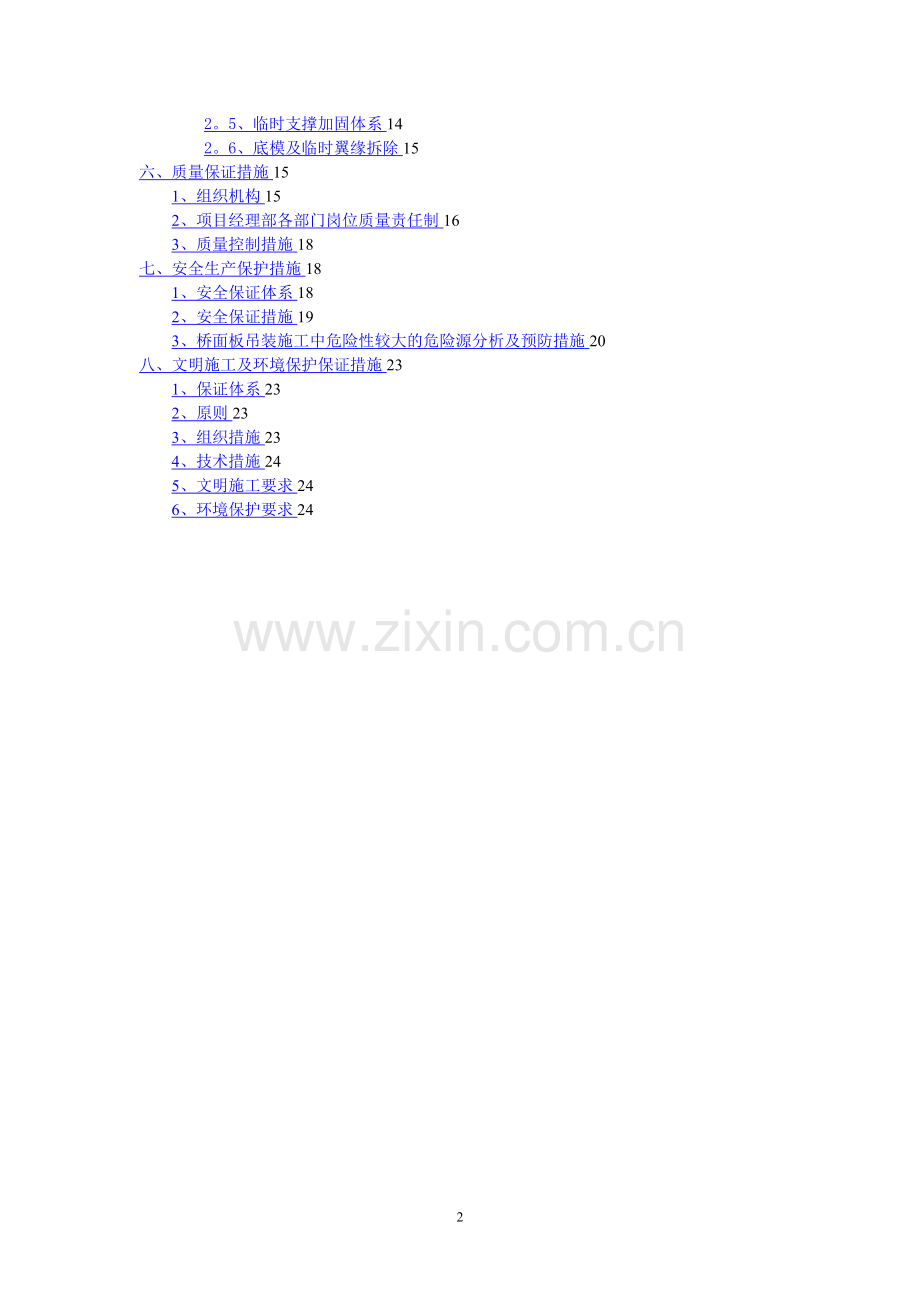

2、撑加固体系142。6、底模及临时翼缘拆除15六、质量保证措施151、组织机构152、项目经理部各部门岗位质量责任制163、质量控制措施18七、安全生产保护措施181、安全保证体系182、安全保证措施193、桥面板吊装施工中危险性较大的危险源分析及预防措施20八、文明施工及环境保护保证措施231、保证体系232、原则233、组织措施234、技术措施245、文明施工要求246、环境保护要求242桥面板安装施工方案一、编制说明、依据1、编制说明本标段起讫桩号K77+095K81+110。5,里程长度为4.0155公里,分别位于毛集区焦岗湖镇、寿县涧沟镇.起点于济祁高速公路利辛至淮南毛集枢纽互通终点,
3、经史集村,在胡集村于K78+277(ZK78+278。22)跨越新沟,设置11孔30米大桥1座,继续向前于K79+062处跨越县道024,设置3孔13米分离立交桥1座,继续向前经元新村,在龙头村金入寿县境内即本标段终点K81+110。5。2、编制依据(1)济南至祁门高速公路淮南至合肥段工程01合同段施工招标文件济南至祁门高速公路淮南至合肥段工程01合同段两阶段施工图设计(2) 我单位现场勘察及自行调查工地周边环境条件获得的资料(3) 公路桥涵施工技术规范(JTG/T F502011)(4)钢结构工程施工质量验收规范GB50205-2001(5)钢结构焊接规范GB 50661-2011(6)钢结
4、构高强度螺栓连接技术规程JGJ 822011(7)建筑施工起重吊装工程安全技术规范JGJ 276-2012(8)工程测量规范(GB500262007)(9)建设工程安全生产管理条例(10)中华人民共和国环境保护法(9787-509353547)(11)济祁高速淮合段路基01合同段总体施工组织设计项目现有可投入本工程的施工技术力量和设备二、工程概况1、项目概况本标段起讫桩号为K77+095K81+110。5,总长4015。5m,为济祁高速公路淮合段LJ-01合同段。主桥为(120+200+120)m预应力混凝土矮塔斜拉桥跨越淮河,长440m,引桥南岸跨堤为60m钢管-混凝土桁架组合梁桥,北岸跨堤
5、为80m钢板桁架梁桥,北岸侧09墩为淮北大堤外侧引桥,桥跨布置为3(335m)钢板组合梁;1018#墩为淮北大堤内侧引桥,桥跨布置为440m+440m钢板组合梁;南岸2129墩为跨寿西湖行洪堤引桥,桥跨布置为440m+440m钢板组合梁。钢板组合梁主梁采用双工字板组合梁,组合梁桥面全宽26。05m;钢主梁采用Q345D工字型直腹板钢梁,混凝土桥面板和钢主梁通过圆柱头焊钉连接,双主梁之间采用中横梁加强横向联系,中横梁标准间距为5.0m,钢主梁与中横梁之间采用焊接方式连接,腹板竖向加劲与悬臂桥面临时钢支撑之间采用M20普通螺栓连接,腹板纵向加劲肋在墩顶附近位于钢梁下缘,跨中处位于钢梁上缘,厚度为1
6、2mm。35m钢板梁腹板结构中心线处梁高1。75m,40m钢板梁腹板结构中心线处梁高2.1m.图2。1 钢板组合梁桥效果图2、项目特点本标段,结构形式复杂多样,安装方式各异,对现场施工组织、设备调配、地基处理、支架搭设、起重吊装要求较高.预制桥面板采用双向变截面板,由预制板、纵向湿接缝和横向湿接缝三部分构成.单个梁段横向分为4块预制板,纵向为已块整板.预制板在现场吊装搁置于钢梁上,板块间的纵向湿接缝和梁段间的横向湿接缝在工地现场浇筑。为了减小混凝土收缩、徐变对结构影响,在吊装每块预制板前,要求保证6个月以上的存放时间,同时湿接缝均采用微膨胀混凝土。单幅桥面板全宽13。025m,横向4块预制板宽
7、度分别为2。55m,3。0625m,3。0625m,2。55m。纵向湿接缝分为两类,分别宽为0.7m、0.4m,横向湿接缝宽度均为0。3m。标准梁段桥面板标准厚度为25cm,钢梁支撑处加厚至35cm。正弯矩区段桥面板采用C40砼板,墩顶负弯矩区采用PVA纤维砼板,现浇湿接缝采用微膨胀混凝土。桥面板水平预制,桥面横坡通过墩柱高调整形成.三、施工部署1、组织机构为确保钢结构安装的进度和施工质量,项目部选派素质高、责任心强、经验丰富的人员负责现场施工.在施工过程中严格贯彻执行我公司管理体系标准中的有关规定,严密组织,科学管理,精心施工,对工程质量、进度、安全层层自检、复检,全面接受业主、监理工程师和
8、质监部门的监理和监督,确保工程按期保量优质完成。表31 主要施工管理人员表序号姓名职务备注1石怀远施工总负责2刘向前技术总负责3沈维成技术协调4刘邓、徐大振南北岸施工总体协调5王其见、高春海、杨凯南北岸现场负责6马冲冲测量、放样负责7冯林试验负责8杨康乐安全、环保负责9宋根林物资负责10黄山设备负责2、机械设备配置表22 主要进场机械设备表序号名 称单位型号数量用 途备 注1挖机台2002平整场地2汽车吊台80t2桥面板吊装3CO2气保焊电焊机台3钢筋焊接4平板运输车台2转运5全站仪台莱卡4021施工测量6水平仪台NAL1242施工测量3、施工人员配置表33 主要进场施工人员表序号工种单位数量
9、备注1钢筋操作工人102焊接工人103起重工人24后勤负责人65电工人26起重工人2合计324、施工总体计划与工期按照建设办的节点要求和现场实际情况,钢结构安装拟定为:2015年6月15日2015年12月20日,历时188天.35m钢板梁:2015。6。202015.12。20 工期6个月 40m钢板梁:2015。6。15-2015.10。15 工期4个月四、施工准备1、技术准备组织施工技术人员对设计图纸进行认真审核,对各部尺寸、标高进行核对,编制安装技术方案,对现场施工人员进行技术交底。了解掌握履带吊的技术参数,进行吊装设备选型、计算.图4.2 80t履带吊吊装参数表2、机具准备根据施工要求
10、,提前配置好吊装机械设备。3、材料准备钢结构加工制造由中铁宝桥负责运送至施工现场.根据施工进度计划提前做好支架材料、零星小材料及其他辅助材料的采购。桥面板为C40混凝土.混凝土塌落度实测值在160180cm。C40混凝土配合比确认:1、按初步计算的混凝土配合比进行试配,其拌合物的性能均满足设计要求。2、由试验室配合比验证,得出检验强度,均符合规范要求,其7d强度见下表: 设计强度MPa试配强度MPa质量配合比(水:水泥:砂 :碎石:外加剂)水灰比()1m3 砼用材料质量(Kg)7d 抗压强度水水泥砂碎石外加剂4048。21:0.39:1.97:2。61:0。0120.3916041080810
11、724。92046。21:0。36:1.77:2。44:0。0120.3616044077710735.72053。71:0.33:1。53:2。20:0。0120。3316048574010655。82058。33、本次试验结果为目标配合比使用,确认配合比为:C40砼配合比:(单位:/m3) W/C=0.36水泥:水:细集料:粗集料:外加剂=440:160:777:1073:5。724、作业条件准备(1)在钢结构吊装作业范围内保持场地平整,文明整洁,且设置警示安全标牌,为吊装的施工创造安全条件。(2)施工区域内供电、临时设施满足钢结构施工要求,道路平整畅通。施工用电采用项目部已安装好的网电,
12、为确保施工期间停电能正常施工,现场配1台200kW的发电机作为临时的应急电源。(3)做好机械、运输车辆及各种辅助设备的维修检查和进场工作。5、安全应急措施准备(1)机械操作人员须持特殊工种上岗证书.(2)所有新进员工必须进行岗前三级安全教育。(3)各种安全防护用品现场准备到位.(4)提前进行安全应急预案学习.(5)坚持以人为本把各种安全隐患消灭在萌芽状态。6、外业工作准备(1)现场详细调查.(2)现场交接桩与复测.(3)进场钢结构的联合验收。(4)布设导线点、水准点。技术准备按时间进程分前、中、后三个阶段,前期是基础,中期是强化,后期是完善,需要做到项目齐全,标准正确,内容完善,计划超前,交底
13、及时,重在落实。五、施工方案1总体施工方案桥面板安装采用汽车吊进行吊装,首先利用吊车及平板运输车将一跨桥面所需的各种型号的板块运至桥位处,采用汽车吊进行吊装就位,待外伸钢筋焊接后浇筑湿接缝混凝土,最后拆除模板及临时翼缘。2施工工艺流程根据钢梁安装进度,待每联焊接完成后,根据边、中跨所需的桥面板型号利用平板车运至吊装现场,考虑到桥面板数量多,在装车前应有技术人员对板型进行分类吊装。40m跨组合梁预制桥面板类型划分表编号预制桥面板类型预制桥面板尺寸(cm)预制桥面板数量(半幅一跨)硂数量(半幅一跨)纵桥向横桥向边跨边板B14702558C40硂:31。96mC40纤维硂:17。49mB247025
14、52B33702552B43002552B52462552B63702552中板Z1470306.258C40硂:40。51mC40纤维硂:22。59mZ2470306。252Z3370306.252Z4300306.252Z5246306。252Z6370306.252中跨边板B14702556C40硂:31.96mC40纤维硂:18.22mB24702554B33702554B43002554中板Z1470306。256C40硂: 40。51mC40纤维硂:23.49mZ2470306。254Z3370306.254Z4300306.25435m跨组合梁预制桥面板类型划分表编号预制板类型预
15、制板几何尺寸(cm)预制板数量(半幅一跨)硂数量(半幅一跨)纵桥向横桥向边跨边板B14702558C40硂:32。52mC40纤维硂:11。71mB24702552B34502552B43962552中板Z1470306。258C40硂:40。65mC40纤维硂:14.69mZ2470306。252Z3450306.252Z4396306.252中跨边板B14702556C40硂:19。51mC40纤维硂:25。47mB24702554B34702554中板Z1470306。256C40硂:23。39mC40纤维硂:31。85mZ2470306。254Z3450306。254施工工艺如下图:安
16、装部位测量弹线桥面板吊运、安装就位湿接缝钢筋焊接湿接缝模板安装湿接缝混凝土浇注养护模板、临时支撑拆除.安装部位测量弹线桥面板吊运、安装原材料检验钢筋加工湿接缝钢筋焊接湿接缝模板安装留取试件养生湿接缝砼浇注模板及临时支撑拆除2。1、预制板运输 因预制场地距吊装处运距较近,采用平板车运输,将预制板转运到吊装位置,转运中预制板需按照简支板两端枕木支撑,预制板垫平稳,重叠板不超过3层,并进行固定牢固,以防止滑移和倾覆,造成板裂.2。2、吊装顺序为确保桥面板安装后钢梁的整体线形及钢梁承受荷载后下挠值,在安装桥面板时从每跨的中间均匀对称向墩顶方向有序安装。先中板、后边板原则完成每跨桥面板的安装,具体安装顺
17、序示意图如下:40m钢板组合梁安装顺序图35m钢板组合梁安装顺序图2.3、桥面板的吊装就位桥面板运至桥位处,采用80t汽车吊将桥面板起吊,人工配合吊机进行对位。桥面板在安装之前应在橡胶表面涂刷密封胶。由于桥面板外伸钢筋、钢板梁上剪力钉较多,安装时注意相互之间的位置关系,防止相互冲突,如遇到外伸钢筋与剪力钉冲突,需调整钢筋以确保桥面板定位精度。边板就位后及时与中板钢筋点焊连接,并及时进行焊接.桥面板安装吊装块重表最大吊装桥面板为Z板,重10。14t。考虑双机抬吊的荷载不均匀系数0。8,则:每台吊机吊重10。140。8=12。6t。单根钢丝绳所受拉力为12.64sin60=4.48t根据规定,钢丝
18、绳使用安全系数,作为吊索无绕曲时取57,本计算取值为5。查PKPM软件,选择型号为637+1,公称抗拉强度1400MPa,直径为52mm的钢丝绳,安全系数取5时,钢丝绳的允许破断拉力为230.4KN,即23.04t,本工程钢丝绳公称抗拉强度为1700MPa,则允许破断拉力为23.0417001400=27。984。48t,满足要求。综上所述,本工程双机抬吊选择直径为52mm,型号为637+1,公称抗拉强度为1700MPa的钢丝绳,且钢丝绳与水平面夹角不小于60,满足要求。2.4、湿接缝钢筋焊接2.4。1湿接缝混凝土选用C40膨胀混凝土。2.4。2 钢筋焊接钢筋按图纸设计要求下料,保证尺寸、规格
19、符合规范要求,钢筋连接采用单面搭接焊,焊缝长度要求满足10d,同时焊缝宽度、厚度要求达到桥梁施工规范要求,采用J502级以上焊条焊接。2。4.3 模板支立湿接缝低模板采用优质竹胶板,模板按纵向湿接缝宽度扩大10cm进行加工,模板固定采用螺栓带拉杆,用8#槽钢做筐,以加强竹胶板的承载能力,并用12”的螺栓将底板悬吊在顶面槽钢上。拆模时松开螺栓,底板就自然下落,拆卸都十分方便。湿接缝底模悬挂螺栓必须紧固,将模板箱梁顶板间缝隙控制在2mm以内,在模板与原混凝土的接触面粘上双面胶防止露浆,模板垂直运输采用卷扬机吊拉,要求在吊拉模板时桥下禁止站人,防止坠落物品伤人。为保证保护层厚度,应在钢筋与模板间设置
20、细石子混凝土垫块,按4个/m2梅花形布置,垫块应与钢筋扎紧,且互相错开.2。4。4 混凝土浇筑纵向湿接缝钢筋及模板施工完毕,经自检人员及监理检验合格后,浇筑混凝土.混凝土采用汽车吊配合配合料斗进行浇筑,浇筑按照整联为单位,顺序为从跨中向墩顶方向。混凝土浇筑前注意应将翼板的两侧用水润湿,以保证新旧混凝土结合。人工用手推车运送混凝土至纵向湿接缝旁进行浇筑。混凝土振捣采用插入式振捣器,先四周后中部,做到快插慢拔,避免过振和漏振现象。2。45 混凝土养生混凝土施工完毕后,即覆盖塑料薄膜,锁住水分防止早期收缩出现裂缝.2小时后出去薄膜,进行2次收面,采用木抹子收平,及时覆盖土工布并洒水养护。开始洒水时不
21、能对着混凝土直喷,要轻洒,水流要缓慢。养生期间要派专人24小时养护,土工布一直要保持湿润,养生期间要杜绝施工车辆在铺装层上行驶或者堆放杂物,以免使铺装层混凝土受到损伤。养护不少于14天。2.4。6在桥面板吊装之前,为保证湿接缝混凝土与预制预制桥面板粘结牢固,先将梁板顶板侧面混凝土凿毛,并清除浮浆层和松散层;凿毛工具选用七星锤。 2.4。7在湿接缝模板施工之前,用高压水枪或空压机将表面废渣冲净。2。4.8在浇筑湿接缝混凝土前,提前30分钟将施工缝冲洗干净并充分湿润,以保证新旧混凝土接触良好.2。4。9湿接缝施工之前,仔细检测复核桥面板顶面高程。2。4.10湿接缝单次施工需完成整孔桥面内所有湿接缝
22、。2。5、底模及临时翼缘拆除湿接缝混凝土强度达到设计强度95时方可拆除临时翼缘,拆模时先拆除底模,再拆除临时翼缘,在临时翼缘上钢板上开两个3cm直径圆孔,拆模时先用钢丝绳将临时翼缘固定,拧开螺丝,将翼缘送至地面。六、质量保证措施1、组织机构项目经理是企业法人代表在本项目的代理人,项目经理是质量的第一责任人,必须履行与公司签订的质量责任书.项目技术、质量管理,实行总工程师责任制。项目经理部各业务部门质量管理工作,接受公司各相应部门检查、督促、指导.项目经理部按照精干、高效、统一的原则,设置经理1人,副经理2人,总工程师1人,下设工程技术部、质检部、机料部、安全环境部、财务部、试验室、办公室。各部
23、门或职能人员是质量工作的相关责任者,对本部门和岗位的质量负责.项目部成立质量领导小组。组 长:石怀远副组长:刘向前成 员:刘 邓 沈维成 徐大振 马冲冲 王生涛 杨 凯 包振宇 李端端 孙大海 肖然 王其见 张新武2、项目经理部各部门岗位质量责任制A、项目经理的主要质量职责对项目工程产品质量和服务质量负全部责任;组织编制项目施工组织设计和质量计划,主持项目的总体计划及年、季、月的施工进度、质量、用款计划;按照合同要求和业主、总监办指令,及时组织施工人员、施工设备进场;按照总监办下达的开工令和监理工程师批准的施工组织设计,精心组织工程全面施工;接受质量监督部门及总监办、驻地监理办的监督和管理。B
24、、项目副经理的主要质量职责受项目经理委托,全面落实项目施工组织设计和质量计划的实施;监督检查各部门质量职责的执行情况;贯彻“预防为主”的方针,领导处理质量缺陷工作;C、总工程师的主要质量职责在项目经理领导下,对工程技术、质量工作全面负责;主持制订质量目标和包括内部质量管理体系的质量保证措施,并付诸实施;领导质检、测量、试验、计量工作,审定质检、测量、试验方面的检测和试验报告,严格把好过程控制质量关;组织工程质量检查工作。D、工程部主要质量职责核查设计文件、图纸、资料是否齐全;组织所有技术人员熟悉掌握施工规范、规程、设计文件和图纸的要求,制订适应工程特点的作业指导书、操作规程等施工指导文件;对关
25、键工序及影响工程质量的主要环节,实行重点管理,保证工程质量受控;深入现场,发现和解决质量问题;配合驻地监理工程师做好质量检查工作.E、质检部主要质量职责在总工程师领导下,编制项目试验工作计划;负责按照规定周期对计量仪器和装置进行检查、鉴定和校正;认真做好试验报告和检测记录的审核工作,对报告和记录负质量责任;对主要操作人员进行专业培训,持证上岗。F、工地试验室主要质量职责严格按照合同规定和规范规程要求进行各类试验、检验及各种配合比设计试验,并对其结果负质量责任;严格执行试验规程和试验设备操作规程,按规范化操作程序操作,确保试验结果的真实性、可靠性;认真做好各类材料、半成品及成品各项技术指标的检验
26、和试验,做好试验记录,认真编写检测报告,确保工程质量。3、质量控制措施1)所用的水泥、砂、石、水、外掺剂、混合料、钢筋的质量和规格必须符合有关规范的要求,按规定的配合比施工.2)桥面板须按表4。2.1检查合格后,方可安装。3)湿接缝保湿养生时间不得少于设计所要求的时间.4)桥面板安装就位后,钢筋连接应符合设计及规范要求.5)湿接缝填充材料的质量应符合设计要求,混凝土未达到设计要求的强度之前,不得堆放重物或行走施工机具。6)桥面板的现场施工顺序:按从跨中向墩顶方向进行合拢。7)橡胶密封条须经检验合格并有合格证明.3.2实测项目(见表4。2。1)表4。2。1 桥面板安装实测项目项次检查项目规定值或
27、允许偏差检查方法和频率权值1混凝土强度(Mpa)在合格标准内按评定标准附录D检查32顶面高程(mm)+8,-5水准仪:每200m测4个断面33相邻板高差(mm)2尺量:每跨抽查20%24横坡(mm)0.15水准仪:每200m测4个断面25平整度(mm)53m直尺:每跨抽查湿接缝不少于3026保护层+10,-7仪器:抽查302七、安全生产保护措施1、安全保证体系设立安全文明施工领导机构,建立健全以项目经理为中心的安全生产责任制,严格按照安全生产规章制度、安全操作规程组织施工.加强对职工的安全教育,严格执行安全生产制度和操作规程,作好安全交底,确保全过程安全施工。加强安全检查,设专职和不脱产的安全
28、员,对施工现场进行经常性的检查.成立职业健康安全领导小组组 长:石怀远副组长:刘向前专职安全员:杨康乐成 员: 刘 邓 沈维成 徐大振 王生涛 王其见 吴忠良 马冲冲 许亚伟 李端端 陶 冶 杨 凯 张新武2、安全保证措施(1)对于钢结构吊装施工四周设置安全标志和防护设施,保持现场运输道路畅通,保证车辆安全行驶.(2)现场临时用电线路的架设必须按施工现场临时用电安全技术规范的布置要求,设置必要的接零保护装置,电源设漏电保护装置或低压线路,保证工作坑内用电安全.(3)特殊工种的操作人员经安全培训合格后,持证上岗,不得随意调用无证人员上岗。所有人员上岗前要参加安全操作细则的培训,合格后才能上岗.现
29、场工作人员,必须佩戴安全帽。(4)所有机电设备安装漏电保护装置,实行电机线路一机一闸一漏,三级保护,配电箱上锁,专人操作,电线不随意顺地拖拉,防止意外触电。(5)各种施工机械、设备必须有技术熟练、经验丰富的专人操作和驾驶,使用前要认真检查,经试运转正常后方可使用.多种机械共同操作时,注意相互影响,防止意外事故。机具专人操作使用,班后断电。(6)交叉作业时,要设置可靠的保护措施对作业面进行隔离,并设有专职安全巡视人员,负责各作业面间的协调和检查工作。(7)治安工作坚持“预防为主,确保重点”的知道思想,确保建设过程中的安全,成立治安工作领导小组,统一领导本工程治安消防工作,各班组设立兼职治安员,分
30、片包干,协调工作。(8)由于临时支架较高,施工时应重点对临时支架搭设人员及钢结构厂的现场拼装人员进行高考作业安全教育和交底。(8)作业中必须明确联络信号及报警方法;非机电人员不得从事机械、电气作业。作业中传递工具、材料必须轻拿轻放,稳妥传递.(10)组织职工进行救援演习,增强职工安全意识及自保技能,施工期间现场放置运输工具,发生事故第一时间抢救。3、桥面板吊装施工中危险性较大的危险源分析及预防措施桥面板吊装施工主要工序有:放样测量、焊接、临边作业、高处作业、起重吊装、施工机械等.主要危险源有:触电、高处坠落、物体打击、机械伤害、烫伤等。4.1、触电预防措施 1、操作人员(电工)必须经过有关部门
31、的培训,考试合格取得操作证后方可持证上岗。2、电工必须严格按照电工安全技术操作规程进行操作,在作业过程中应集中思想,不能麻痹大意,防止操作时失误而引起的事故.3、电工在作业过程中,线路上必须断电,禁止带电操作。4、使用的电气设备,其金属外壳应按照安全规程进行保护性接地或保护接零。对保护接地或保护接零的设施要经常检查,保证连接牢固,线路正常。在保护接地或保护接零的导线上不得有任何断开的地方,潮湿环境必须装设漏电保护装置.5、用电气设备和各种电动工具,当人离开工作场地或暂停使用时,必须先拔除插头,关闭电源.6、需要临时用电装置,必须办理临时用电申请手续,经同意后方可装设,不能私自接装。7、临时线路
32、装置使用期限一般规定为三个月,要指定电工装拆、检查和管理。8、禁止在带电导线、带电设备附近使用火炉或喷灯。9、变电配电室内严禁吸烟,不准堆放杂物,保证室内通道和室外道路的通畅.10、严格遵守用电要遵守“十不准”。4。2、高处坠落预防措施1、严格遵守高处作业相关的安全规定和操作规程.2、按照规定要求逐级进行有针对性的、分部分项的安全技术交底。3、施工作业前进行相关教育。4、作业人员严格遵守安全生产操作规程。5、作业人员正确穿戴和使用合格有效地劳动防护用品。6、脚手架要有安全网并绑扎牢固,现场要有安全警示标志。7、重点部位施工要设专职监控人员进行管理。4.3、物体打击预防措施1、强化安全教育,提高
33、安全防护意识,提高安全操作技能。2、正确使用个人防护用具。3、合理组织交叉作业,采取防护措施。4、钢筋加工作业时,严禁在弯曲钢筋半径内和机身不设固定销的一旁站人。5、起重吊装作业制定专项安全技术措施.6、对起重吊装工进行安全交底,落实“十不准措施。7、加强安全检查,严禁向下抛掷物体。8、高处作业应进行交底,工具入袋,严禁抛物.4。4、机械伤害事故预防措施1、操作人员必须经过培训,考试合格取得操作证后方可持证上岗。2、操作人员要严格按照机械设备的安全操作规程操作,并且正确穿戴好个人的防护用品.3、要经常对设备进行观察和维护,及时清除杂物。4、机械设备的零部件的强度、刚度应符合安全技术要求.5、机
34、械设备的电气装置必须符合安全的要求。6、机械设备要根据有关安全要求,装设合理、可靠、不影响操作的安全装置.7、操作人员必须按规定正确使用安全装置,不能将其拆掉不用。8、操作人员自己应在机械设备运行前,按运行规定进行安全检查,防止设备带故障运行。4。5、烫伤预防措施1、施工前首先对进场施工作业人员进行安全交底.2、电焊工作业时应佩戴防护用品.4。6、预防与预警 工程施工前,建立危险源台帐,公司进行定期检查。项目制定吊装方案,专业工程技术人员进行技术交底,现场专职安全员负责监督检查.危险源预防控制措施序号危险作业可能导致的事故预防控制措施1起重设备倾覆机械伤害物体打击1. 对起重机械进行安全检验,
35、安全保护装置齐全。2. 专人统一指挥,按操作规程操作.3. 严禁斜拉、斜吊、起吊固定牢死的重物、超负荷吊运。4. 地面和行走道路要坚实平整,支撑稳定。2构件捆绑不牢固构件滑落1起吊前必须捆绑牢固;人员持证上岗。2不得随意改变吊装方案;3信号工、起重工密切配合,严格遵守“十不吊”原则.3安全防护不到位高空坠落1高空作业人员按规定穿戴个人防护用品;2设置牢固的操作平台,周边设防护栏杆;3必须按规范系好安全带。八、文明施工及环境保护保证措施1、保证体系成立环境管理领导小组组 长:石怀远副组长:刘向前 成 员:肖 然 刘 邓 沈维成 徐大振 李端端 王生涛 杨 凯 马冲冲 许亚伟 王其见高春海 张新武
36、2、原则按照中华人民共和国环境保护法以及地方法规和行业企业要求,采取措施控制施工现场的各种粉尘、废水、废气、废泥浆、废渣等对环境的污染和危害.环境保护坚持“预防为主、防治结合的方针,努力实现可持续发展战略.3、组织措施 实行环境目标责任制; 加强检查和监控工作; 保护和改善施工现场的环境,进行综合治理。4、技术措施4.1 大气环境保护(1)柴油机废气的排放按国家排放标准控制.(2)除设有符合规定的装置外,禁止在施工现场焚烧产生有毒,有害烟尘和恶臭气体的物质.4。2 水环境保护(1)生活垃圾运到指定地点排放。(2)厕所污水入化粪池,经生化处理达到合格标准后排放。4。3、地面环境保护施工现场垃圾、
37、渣土及时清理出现场,运到指定的卸土区。生活垃圾固定地点堆放,及时清理,并进行必要地生化处理后排放。4。4、声环境保护严格控制人为噪声,最大限度地减少施工噪声扰民。5、文明施工要求(1)按照施工总平面布置图,结合现场实际情况设置各项临时设施,堆放各种材料、成品、半成品和机具设备的地方,场内布置合理,各种材料堆放整齐、有序。(2)施工现场设置醒目的文明安全施工标语牌、警示牌.在行人、车辆通行的地方设置安全标识和安全防护设施。(3)现场垃圾集中存放,及时清运,并做到施工现场车辆、行人通行和排水畅通。(4)施工现场的临时设施应符合安全、卫生通风,照明要求并保持清洁。(5)各施工机具设备有序停放,并持证操作,杜绝野蛮施工。(6)施工现场用电线路和设施的安装、使用必须符合规范和安全操作规程要求,用电设备由专人操作,夜间照明良好,施工用水有组织排放。6、环境保护要求(1)对人为的施工噪声应有降噪措施和管理制度,并进行严格控制,最大限度地减少噪声扰民。(2)施工现场工人,集中进行一次环保教育须知培训,对生活中的废弃物统一丢弃到指点垃圾集中点,避免白色污染.生产生活中排放的油污应集中灌装垃圾桶中,联系当地环保处理站的拉车定期外运到垃圾处理场。20
