主体结构检测方案

精品文档

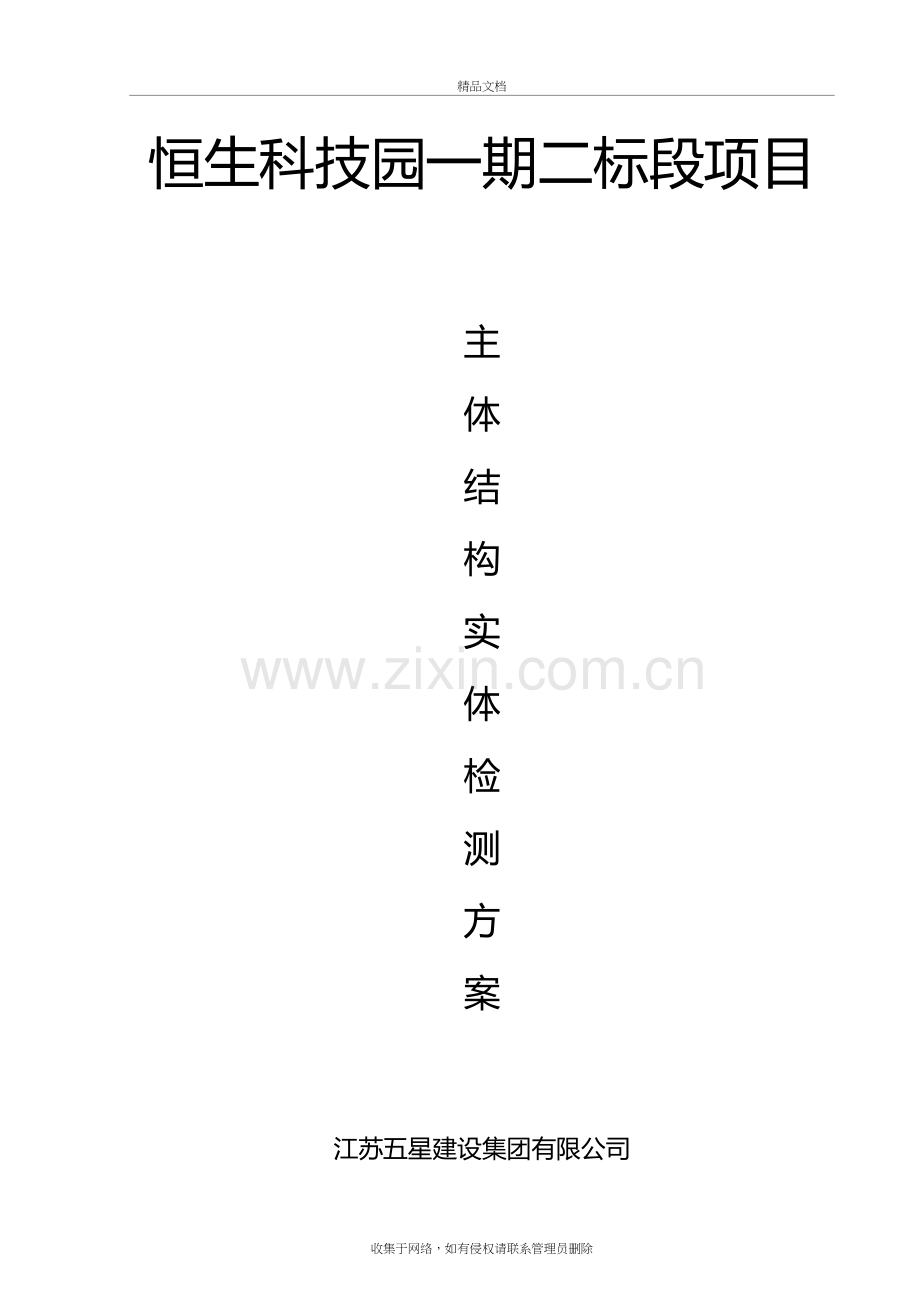

恒生科技园一期二标段项目

主
体
结
构
实
体
检
测
方
案

江苏五星建设集团有限公司

目 录

一、编制依据 3
二、工程概况 3
三、主体验收应具备条件 4
四、主体分布工程验收的组织 4
五、主题结构验收操作程序和要求 5
六、检测内容及合格标准 5
七、结构实体抽测方法、部位及数量 6

一、编制依据
建筑工程施工质量验收统一标准（GB50300-2013）
混凝土结构工程施工质量验收规范（GB50204-2015）
回弹法检测混凝土抗压强度技术规程（JGJ/T23-2001）
混凝土中钢筋检测技术规程（JGJ/T152-2008）
无锡市建设工程质量监督站文件（锡质监字〖2010〗07号）
二、工程概况
工程名称：恒生科技园一期二标段项目
建设单位：无锡恒生科技园有限公司
施工单位：江苏五星建设集团有限公司
设计单位：无锡轻大建筑设计研究院有限公司
监理单位：无锡华诚建设监理有限公司
勘察单位：江苏苏州地质工程勘察院
建设地点：无锡惠山区东临中兴路、南临中惠路、西临站东二路、北临环站北路（城际铁路惠山站边）
总建筑面积为：43847㎡
B1#房，建筑面积为1999.83㎡
B2#房，建筑面积为1692.15㎡
B3#房，建筑面积为6016.65㎡
B4#房，建筑面积为7061.72㎡
B5#房，建筑面积为7061.72㎡
B6#房，建筑面积为7061.72㎡
B7#房，建筑面积为1119.2㎡
B8#房，建筑面积为1119.2㎡
B9#房，建筑面积为1999.83㎡
B10#房，建筑面积为1999.83㎡
B11#房，建筑面积为1999.83㎡
B12#房，建筑面积为2400.99㎡
B13#房，建筑面积为1119.2㎡
B14#房，建筑面积为1119.2㎡
B15#房，建筑面积为1308.22㎡
B16#房，建筑面积为1999.83㎡
B17#房，建筑面积为1119.2㎡
B18#房，建筑面积为1119.2㎡
B19#房，建筑面积为1119.2㎡
B20#房，建筑面积为1119.2㎡
B21#房，建筑面积为1308.22㎡
B22#房，建筑面积为1308.22㎡
B23#房，建筑面积为1413.2㎡
B24#房，建筑面积为1308.22㎡
建筑类型：框架4-6层
工程造价：6260万元

三、主体验收应具备条件
1、 分部工程的各分项工程应验收合格。
各分项工程指模板工程、钢筋工程、砼工程等均符合验收条件。
2、 相应的质量控制资料文件应完整。
3、 有关安全及功能的检验和抽样检测结果应符合有关规定。
4、 观感质量验收应符合要求。
四、主体分布工程验收的组织
一、主体结构分部工程验收的组织形式
主体分部工程验收应由总监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收，设计单位工程项目负责人，施工单位技术、质量部门负责人也应参加主体分部工程验收。

二、项目主体结构验收组织机构

表一

序号
机构名称
人员名单
检查职责
1
领导小组
组长：夏云福 副组长：陈启昌
组员：董云峰、杨水金、林锁桂。
全面领导本工程质量、检查验收主体结构
2
土建专业
检查组
组长：于利平
组员：董康生、朱军。
负责对土建所有检测项目的检查验收

表二

序号
姓名
职务
验收任务分工
1
夏云福
组长
负责主体结构验收工作的布置和检查，对主体结构验收内容、、工具和方法进行跟踪，为检查提供必要的条件。
2
于利平
土建检查组组长
负责对钢筋保护层、楼面标高、结构实体检验回弹的检查和实测
3
张俊
资料员
负责配合检测机构进行实体检测并整理主体结构验收资料。

五、主题结构验收操作程序和要求
5.1程序
存在问题整改
建立组织机构 实体检测 监理抽测 整理资料 报验

5.2检查要求
5.2.1 检查人应切实履行职责，检查点要在现场统一标定，严禁现场随意取点或临时变更，以保证监测点的科学性，真实性。
5.2.2严格按照检查表中要求实测的数据，认真检查和实测。
六、检测内容及合格标准

6.1对设计混凝土结构安全 重要部位进行结构实体检验，结构实体在监理工程师的见证下，由施工单位的项目技术负责人组织实施。
6.2本工程结构实体的检测内容包括混凝土结构强度、钢筋保护层、楼板厚度。
6.2.1楼板厚度：住宅工程不低于总户数的30%，非住宅工程不低于楼板总数的30%；有地下室的单位工程顶层、底层必测，中间层次应兼顾每个单元不同的楼层及公共部位。
6.2.2钢筋保护层厚度：将实测部位及实测值在现场标识。实测要求：检验的部位，应由监理、施工等各方根据结构构件的重要性共同选定；对梁类、板类构件，每层抽取不少于3个构件；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
6.2.3主要砼构件按要求进行回弹测强，并将测区位置及实测值在现场标识。实测要求：按楼层、结构缝或施工段划分检验批。在同一检验批内，抽查1个构件。
6.3结构实体质量检验项目合格的判定标准
6.3.1混凝土抗压强度的合格判定标准为：每个检测构件强度值不小于设计值，混凝土抗压强度回弹值按回弹法检测混凝土抗压强度技术规程（JGJ/T23-2001）
6.3.2混凝土现浇板厚度的合格判定标准为：每块板检测平均值满足设计值，允许偏差范围为+8mm~-5mm
6.3.3钢筋保护层的合格判定标准为：满足混凝土结构工程施工质量验收规范（GB50204-2015）的规定。
6.3.4监理、施工单位应配备相应设备，监理单位应根据施工单位报送的检查记录表和检查结果进行现场检查，符合要求后予以签认。对检测人员应进行专业培训，检测设备应定期鉴定。
七、结构实体抽测方法、部位及数量
本工程结构实体委托无锡市惠山区安信检测服务有限公司，抽测混凝土强度采用回弹法、钢筋保护层及现浇板板厚采用非破损法。由于单体多，本工程此次验收房号为：8#、14#、24#。
7.1混凝土构件强度抽测部位及数量
混凝土构件强度抽测要求：每10层中不同强度等级的混凝土，梁、柱（墙板）分别抽测不少于3个构件；建筑单体面积小于1000m2的工程每栋抽测梁、柱（墙板）分别不少于3个构件。
8#房构件总数量：柱构件为67件，梁构件为52件。
14#房构件总数量：柱构件为67件，梁构件为52件。
24#房构件总数量：柱构件为65件，梁构件为60件。
根据抽测要求，具体抽测部位如下：
工程名称
设计强度
代表部位
构件
抽测部位
恒生科技园一期二标段项目8#房
C30

柱

一层3/A，一层3/B，一层3/D

梁

二层3-4/C,二层4/C-D，二层3-4/D

恒生科技园一期二标段项目
14#房
C30

柱

一层2/A，一层2/B，一层4/B

梁

二层1-2/D,三层1-2/D，四层1-2/D

恒生科技园一期二标段项目
24#房
C30

柱

一层3/D轴柱；一层2/A轴柱；一层2/B轴柱

梁

二层1-2/D梁；二层1-2/C梁；二层1/A-B梁

7.2钢筋保护层抽测部位及数量
钢筋保护层厚度抽测要求：每10层抽测一层，不少于3个构件；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
8#房构件总数量：梁构件为52件，板构件为15件。
14#房构件总数量：梁构件为52件，板构件为15件。
24#房构件总数量：梁构件为60件，板构件为20件。
根据抽测要求，具体抽测部位如下：
工程名称
构件类型
设计厚度
抽测部位
恒生科技园一期二标段项目8#房
梁
20mm
四层2/A-B梁
板
15mm
四层1/3-4/A-B板
板
15mm
四层3-1/3/A-B板
恒生科技园一期二标段项目
14#房
梁
20mm
四层1/2/A-B梁
板
15mm
四层1/2-3/B-D板
板
15mm
四层2-1/2/B-D板
恒生科技园一期二标段项目
24#房
梁
20mm
三层1-1/1/1/B梁
板
15mm
三层3-4/B-C板
板
15mm
三层2-1/2/B-C板

7.3楼板厚度抽测部位及数量
楼板厚度抽测要求：住宅工程不低于总户数的10%，非住宅工程不低于楼板总数的10%；有地下室的单位工程顶层、底层必测，中间层次应兼顾每个单元不同的楼层及公共部位。
8#房构件总数量：板构件为15件。
14#房构件总数量：板构件为15件。
24#房构件总数量：板构件为20件。
根据抽测要求，具体抽测部位及数量如下:
工程名称
总（块）数
应抽取户（块）数
抽测部位
恒生科技园一期二标段项目8#房
15
3
四层1/3-4/A-B板，四层1/3-3/A-B板，四层1/2-3/A-B板
恒生科技园一期二标段项目
14#房
15
3

四层1/2-3/B-D板，四层1/2-2/B-D板，四层1/2-2/A-B板
恒生科技园一期二标段项目
24#房
20
3

三层3-4/B-C板，三层1/2-3/B-C板，三层1/2-2/B-C板

江苏五星建设集团有限公司
恒生科技园一期二标段项目部
2017年3月
