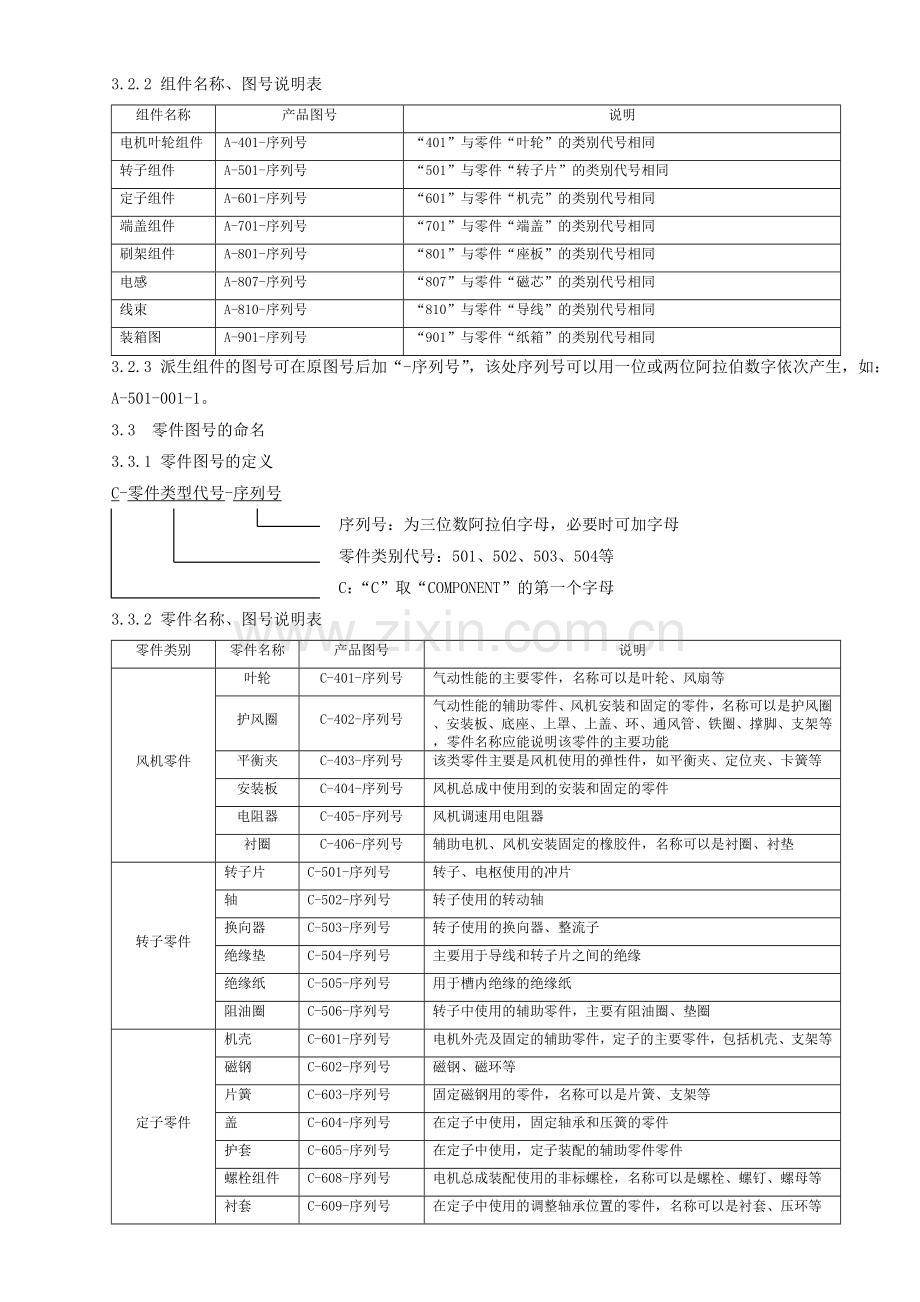

产品图号命名方法1 术语图纸文件: 指由技术部编制用以规定产品形式、结构尺寸、技术要求、原理、贮存和运输时，所需的技术数据和说明的有关技术文件。产品名称：指在图纸文件中规定本图纸内容的名称，能够体现本图纸的零件、部件或功能的主要内容。产品图号：指在图纸文件中规定本图纸的代号，能够体现本图纸内容的类别，必须确保产品图号的唯一性。2 职责 设计人员负责图纸的设计，并对产品名称初步定义，并向图号管理员申请产品图号；图号管理员负责产品名称的核对，产品图号的发放、更改、作废、管理、归档，并要做好标准化工作，便于各需要部门的查阅。3 命名方法3.1 产品总成图号的命名3.1.1 产品总成图号的定义P 产品类型代号-序列号序列号：为三位数阿拉伯字母，必要时可加字母产品类别代号：Z01、Z02、L01、S01、M01P：“P”取“PARTS部件”的第一个字母3.1.2 产品总成名称、图号说明表产品名称产品图号说明产品明细表P产品类型代号-序列号MX“MX”分别取“明细” 汉语拼音的第一个字母产品尺寸链P产品类型代号-序列号CCL“CCL”分别取“尺寸链” 汉语拼音的第一个字母产品电路图P产品类型代号-序列号DL“DL”分别取“电路” 汉语拼音的第一个字母产品技术条件P产品类型代号-序列号JS“JS”分别取“技术” 汉语拼音的第一个字母蒸发风机PZ01-序列号PZ02-序列号Z：“Z”取“蒸发”汉语拼音的第一个字母；01：“01”指单叶轮 02：“02”指双叶轮冷凝风机PL01-序列号XPL01-序列号CL：“L”取“冷凝”汉语拼音的第一个字母；X：指吸风C：指吹风散热风机PS01-序列号S：“S”取“散热”汉语拼音的第一个字母直流电动机PM01-序列号M：“M”取“MOTOR”的第一个字母3.1.3 派生产品的图号可在原图号后加“-序列号”，该处序列号可以用一位或两位阿拉伯数字依次产生，如：PL01-001-1。3.2 组件图号的命名3.2.1 组件图号的定义A-组件类型代号-序列号序列号：为三位数阿拉伯字母，必要时可加字母组件类别代号：401、501、601、701、801、807、810、901A：“A”取“ASSEMBLY组件”的第一个字母3.2.2 组件名称、图号说明表组件名称产品图号说明电机叶轮组件A-401-序列号“401”与零件“叶轮”的类别代号相同转子组件A-501-序列号“501”与零件“转子片”的类别代号相同定子组件A-601-序列号“601”与零件“机壳”的类别代号相同端盖组件A-701-序列号“701”与零件“端盖”的类别代号相同刷架组件A-801-序列号“801”与零件“座板”的类别代号相同电感A-807-序列号“807”与零件“磁芯”的类别代号相同线束A-810-序列号“810”与零件“导线”的类别代号相同装箱图A-901-序列号“901”与零件“纸箱”的类别代号相同3.2.3 派生组件的图号可在原图号后加“-序列号”，该处序列号可以用一位或两位阿拉伯数字依次产生，如：A-501-001-1。3.3 零件图号的命名3.3.1 零件图号的定义C-零件类型代号-序列号序列号：为三位数阿拉伯字母，必要时可加字母 零件类别代号：501、502、503、504等C：“C”取“COMPONENT”的第一个字母3.3.2 零件名称、图号说明表零件类别零件名称产品图号说明风机零件叶轮C-401-序列号气动性能的主要零件，名称可以是叶轮、风扇等护风圈C-402-序列号气动性能的辅助零件、风机安装和固定的零件，名称可以是护风圈、安装板、底座、上罩、上盖、环、通风管、铁圈、撑脚、支架等，零件名称应能说明该零件的主要功能平衡夹C-403-序列号该类零件主要是风机使用的弹性件，如平衡夹、定位夹、卡簧等安装板C-404-序列号风机总成中使用到的安装和固定的零件电阻器C-405-序列号风机调速用电阻器衬圈C-406-序列号辅助电机、风机安装固定的橡胶件，名称可以是衬圈、衬垫转子零件转子片C-501-序列号转子、电枢使用的冲片轴C-502-序列号转子使用的转动轴换向器C-503-序列号转子使用的换向器、整流子绝缘垫C-504-序列号主要用于导线和转子片之间的绝缘绝缘纸C-505-序列号用于槽内绝缘的绝缘纸阻油圈C-506-序列号转子中使用的辅助零件，主要有阻油圈、垫圈定子零件机壳C-601-序列号电机外壳及固定的辅助零件，定子的主要零件，包括机壳、支架等磁钢C-602-序列号磁钢、磁环等片簧C-603-序列号固定磁钢用的零件，名称可以是片簧、支架等盖C-604-序列号在定子中使用，固定轴承和压簧的零件护套C-605-序列号在定子中使用，定子装配的辅助零件零件螺栓组件C-608-序列号电机总成装配使用的非标螺栓，名称可以是螺栓、螺钉、螺母等衬套C-609-序列号在定子中使用的调整轴承位置的零件，名称可以是衬套、压环等零件类别零件名称产品图号说明端盖零件端盖C-701-序列号电机两侧支撑转子的零件，电机的主要零件之一含油轴承C-702-序列号连接转轴的支撑零件压簧C-703-序列号固定、调整轴承位置和中心的弹性件，包括压簧、非标波形垫圈密封圈C-704-序列号电机装配中密封、固定的零件，包括非标密封圈、密封条等刷架零件座板C-801-序列号刷架的主要支撑件刷握C-802-序列号固定电刷、弹簧的零件，包括刷握、支架等电刷C-803-序列号连接换向器的导电零件弹簧C-804-序列号保持电刷接触压力的零件，包括弹簧、蜗旋簧、恒力弹簧等卡簧C-805-序列号固定用的零件汇流条C-806-序列号连接、导电使用的零件，包括汇流条、插片等磁芯C-807-序列号电感中使用的磁性元件出线夹C-808-序列号固定导线的零件，包括出线夹、安装板等导线C-810-序列号线束、线束电阻中使用的导线或套管衬垫C-811-序列号刷架安装中使用的零件包装标识零件纸箱C-901-序列号包装用的纸箱零件，包括纸箱、内箱、衬脚、隔板等合格证C-902-序列号电机、风机使用的合格证外箱标贴C-903-序列号产品包装的标识3.3.3 派生零件的图号可在原图号后加“-序列号”，该处序列号可以用一位或两位阿拉伯数字依次产生，如：C-601-001-1。试制零件必要时申请新的图号，派生改制时可在原图号后加字母“S”作临时使用，试制成功后必须申请新的图号。3.4 标准件和通用件的定义、规范3.4.1产品中使用的标准件原则上必须标注标准号，如国家标准、行业标准、企业标准，并严格按照标准要求的形式标注，需要使用非标的类似零件时需按照类别申请图号，设计人员出技术图纸，并标明执行标准。该类零件包括螺栓、螺钉、螺母、垫片、垫圈、波形垫圈、密封圈、铆钉、空心铆钉等。3.4.2 产品中使用的通用件，如端子、塑壳、接插件、支架、扣片、锁片等，可标注行业认可的通用零件号。在指定厂家的零件可按照该供应商的零件号命名、标注，如DJ611-6.3BSn，YN611-2.8B。3.4.3 产品中使用的原材料按照国家标准、行业标准命名标注，主要包括漆包线、导线、套管、热缩套管、电容器等。复习1.请填写下表中”产品名称”和含下划线的部分产品名称产品图号说明P产品类型代号-序列号MXP产品类型代号-序列号CCLP产品类型代号-序列号DLP产品类型代号-序列号JSPZ01-序列号PZ02-序列号Z：“Z”取“蒸发”汉语拼音的第一个字母；01：“01”指 02：“02”指 PL01-序列号XPL01-序列号CL：“L”取“冷凝”汉语拼音的第一个字母；X：指 C：指 PS01-序列号PM01-序列号2.请填写下表中”组件名称” 和含下划线的部分组件名称产品图号说明A-401-序列号“401”与零件“ ”的类别代号相同A-501-序列号“501”与零件“ ”的类别代号相同A-601-序列号“601”与零件“ ”的类别代号相同A-701-序列号“701”与零件“ ”的类别代号相同A-801-序列号“801”与零件“ ”的类别代号相同A-807-序列号“807”与零件“ ”的类别代号相同A-810-序列号“810”与零件“ ”的类别代号相同A-901-序列号“901”与零件“ ”的类别代号相同2.请填写下表中”零件名称” 和”零件类别” 零件类别零件名称产品图号说明C-401-序列号气动性能的主要零件，名称可以是叶轮、风扇等C-402-序列号气动性能的辅助零件、风机安装和固定的零件，名称可以是护风圈、安装板、底座、上罩、上盖、环、通风管、铁圈、撑脚、支架等，零件名称应能说明该零件的主要功能C-403-序列号该类零件主要是风机使用的弹性件，如平衡夹、定位夹、卡簧等C-404-序列号风机总成中使用到的安装和固定的零件C-405-序列号风机调速用电阻器C-406-序列号辅助电机、风机安装固定的橡胶件，名称可以是衬圈、衬垫C-501-序列号转子、电枢使用的冲片C-502-序列号转子使用的转动轴C-503-序列号转子使用的换向器、整流子C-504-序列号主要用于导线和转子片之间的绝缘C-505-序列号用于槽内绝缘的绝缘纸C-506-序列号转子中使用的辅助零件，主要有阻油圈、垫圈C-601-序列号电机外壳及固定的辅助零件，定子的主要零件，包括机壳、支架等C-602-序列号磁钢、磁环等C-603-序列号固定磁钢用的零件，名称可以是片簧、支架等C-604-序列号在定子中使用，固定轴承和压簧的零件C-605-序列号在定子中使用，定子装配的辅助零件零件C-608-序列号电机总成装配使用的非标螺栓，名称可以是螺栓、螺钉、螺母等C-609-序列号在定子中使用的调整轴承位置的零件，名称可以是衬套、压环等C-701-序列号电机两侧支撑转子的零件，电机的主要零件之一C-702-序列号连接转轴的支撑零件C-703-序列号固定、调整轴承位置和中心的弹性件，包括压簧、非标波形垫圈C-704-序列号电机装配中密封、固定的零件，包括非标密封圈、密封条等C-801-序列号刷架的主要支撑件C-802-序列号固定电刷、弹簧的零件，包括刷握、支架等C-803-序列号连接换向器的导电零件C-804-序列号保持电刷接触压力的零件，包括弹簧、蜗旋簧、恒力弹簧等C-805-序列号固定用的零件C-806-序列号连接、导电使用的零件，包括汇流条、插片等C-807-序列号电感中使用的磁性元件C-808-序列号固定导线的零件，包括出线夹、安装板等C-810-序列号线束、线束电阻中使用的导线或套管C-811-序列号刷架安装中使用的零件C-901-序列号包装用的纸箱零件，包括纸箱、内箱、衬脚、隔板等C-902-序列号电机、风机使用的合格证C-903-序列号产品包装的标识
