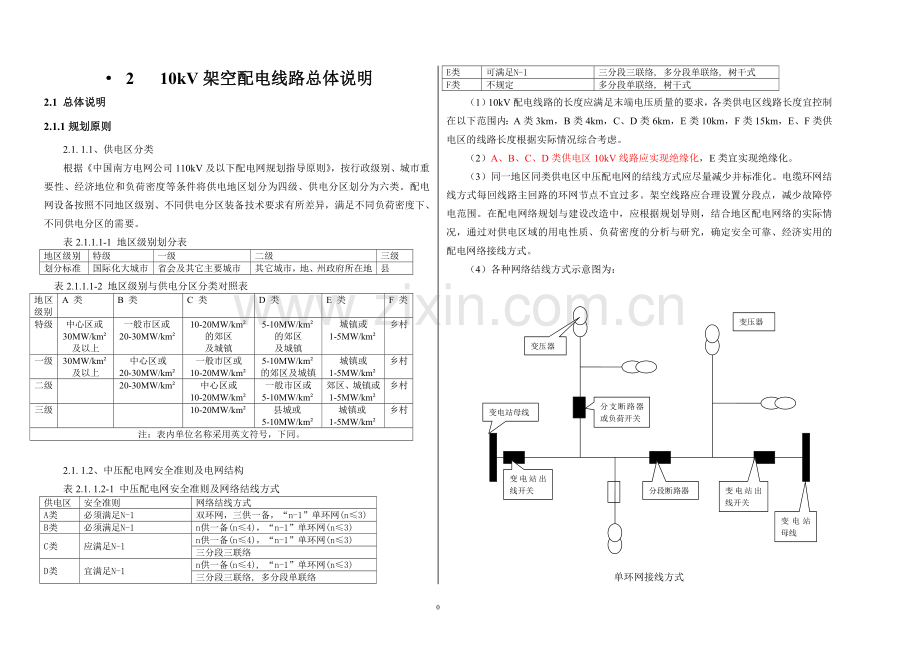

· 2 10kV架空配电线路总体说明
2.1 总体说明
2.1.1规划原则
2.1. 1.1、供电区分类
根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。
表2.1.1.1-1 地区级别划分表
地区级别
特级
一级
二级
三级
划分标准
国际化大城市
省会及其它主要城市
其它城市，地、州政府所在地
县
表2.1.1.1-2 地区级别与供电分区分类对照表
地区级别
A 类
B 类
C 类
D 类
E 类
F 类
特级

中心区或30MW/km²及以上
一般市区或20-30MW/km²

10-20MW/km²的郊区
及城镇
5-10MW/km²的郊区
及城镇
城镇或
1-5MW/km²
乡村
一级
30MW/km²
及以上
中心区或
20-30MW/km²
一般市区或
10-20MW/km²
5-10MW/km²
的郊区及城镇
城镇或
1-5MW/km²
乡村
二级

20-30MW/km²
中心区或
10-20MW/km²
一般市区或
5-10MW/km²
郊区、城镇或1-5MW/km²
乡村
三级

10-20MW/km²
县城或5-10MW/km²
城镇或1-5MW/km²
乡村
注：表内单位名称采用英文符号，下同。

2.1. 1.2、中压配电网安全准则及电网结构
表2.1. 1.2-1 中压配电网安全准则及网络结线方式
供电区
安全准则
网络结线方式
A类
必须满足N-1
双环网，三供一备，“n-1”单环网(n≤3)
B类
必须满足N-1
n供一备(n≤4)，“n-1”单环网(n≤3)
C类
应满足N-1
n供一备(n≤4)，“n-1”单环网(n≤3)
三分段三联络
D类
宜满足N-1
n供一备(n≤4), “n-1”单环网(n≤3)
三分段三联络, 多分段单联络
E类
可满足N-1
三分段三联络, 多分段单联络, 树干式
F类
不规定
多分段单联络, 树干式
（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。
（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。
（3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。电缆环网结线方式每回线路主回路的环网节点不宜过多。架空线路应合理设置分段点，减少故障停电范围。在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。
（4）各种网络结线方式示意图为：

分支断路器或负荷开关
变电站出线开关
变电站母线

变压器

变压器

变电站母线

变电站出线开关
分段断路器

单环网接线方式
变电站出线开关
变电站母线

变压器

负荷开关+熔断器+变压器

变电站母线

分段断路器
分段断路器
分段断路器
变电站出线开关

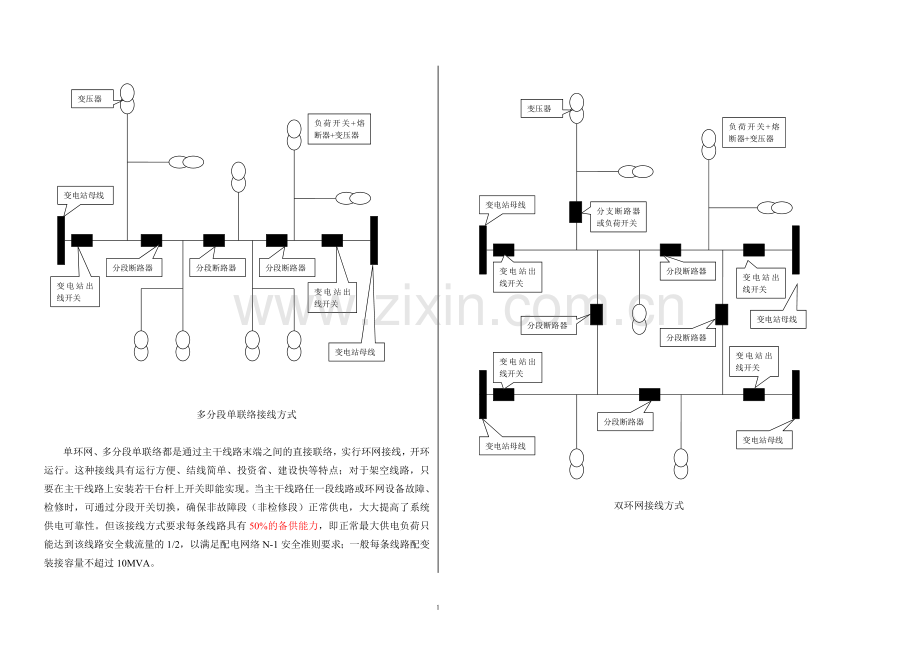

多分段单联络接线方式

单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MVA。

分支断路器或负荷开关
变电站出线开关
分段断路器
变电站母线

变压器

负荷开关+熔断器+变压器

变电站母线

变电站出线开关
分段断路器
变电站出线开关
变电站母线

变电站母线

变电站出线开关
分段断路器
分段断路器

双环网接线方式

分支断路器或负荷开关
变电站出线开关
分段断路器
变电站母线

变压器

负荷开关+熔断器+变压器

变电站母线

变电站出线开关
分段断路器
变电站出线开关
变电站母线

分段断路器

三分段三联络接线方式
双环网、三分段三联络在单环网增加每一分段线路与其它线路的联系，实现互为备用，当任一段线路或环网单元故障、检修时，均不影响另一段线路正常供电，尽可能缩小停电范围，提高配电网络供电可靠性。这种接线每条线路只需余留1/3或1/4的备用容量，线路负载率高达67%或75%，大大提高了配电线路利用率；但由于需要架设联络线路，增加线路投资，联络线路应采用就近引接。
树干式接线方式
分支断路器或负荷开关
变电站出线开关
分支断路器或负荷开关

变电站母线

变压器

负荷开关+熔断器+变压器

由于树干式网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。在条件允许情况下，主干或次干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。这种接线方式只适用于城郊、农村或非重要用户的架空线路。
2.1.2 架空配电线路设计要点说明
2.1.2.1导线
2.1.2.1.1导线型号及截面选择
配电线路所采用的导线，应符合国家电线产品技术标准，结合地区配电网发展规划，根据工程实际选LGJ型钢芯铝绞线、LJ铝绞线或JKLYJ、JKLGYJ型绝缘导线，并认真计算，留有一定裕度。其中钢芯铝绞线设计安全系数不得小于2.5，架空绝缘导线设计安全系数不得小于3.0。10kV 导线截面选择应系列化、标准化，同一分区内主干线截面宜一致，主干线路的导线截面统一按5年负荷规划一次选定。
《南方电网公司110kV及以下配电网装备技术导则》、《云南省电网公司35kV及以下配电网装备技术导则》要求，在D 类及以上供电区应采用绝缘导线，E 类供电区可采用绝缘导线，F 类供电区宜采用裸导线，山区或空旷易雷击区域应采用裸导线。根据云南省地形地貌情况，各类供电区内处于林区地段应采用绝缘导线。中压绝缘导线宜选用交联聚乙烯绝缘铝绞线或交联聚乙烯绝缘钢芯铝绞线，中压裸导线宜选用钢芯铝绞线、铝绞线。
按南方电网公司《110kV及以下配电网规划指导原则》和《110kV及以下配电网装备技术导则》要求，结合规划，各类供电区的10kV 导线截面选择按表表2.1.2.1-1 10kV选取。
表2.1.2.1-1 10kV 线路导线截面选择

供电区
主干线(mm2)
次干线(mm2)
分支线(mm2)
电缆线路
A、B、C、D类
400、300、240

150、120、70
架空线路
A、B、C、D类
240、185
150、120
95、70

E、F类
185、150、120
120、95
50
2.1.2.1.1 常用导线、钢绞线技术参数
常用导线、钢绞线技术参数详见表2.1.2.1-2～表2.1.2.1-6。
表2.1.2.1-2 LGJ型钢芯铝绞线规格
标称截面(mm2)
股数/直径(mm)
计算截面(mm2)
外径(mm)
直流电阻不大于(Ω/km)
计算拉断力(N)
单位重量(kg/km)
铝
钢
铝
钢
35/6
6/2.72
1/2.72
34.86
5.81
8.16
0.8230
12630
141.0
50/8
6/3.20
1/3.20
48.25
8.04
9.60
0.5946
16870
195.1
50/30
12/2.32
7/2.32
50.73
29.59
11.60
0.5692
42620
372.0
70/10
6/3.80
1/3.80
68.05
11.34
11.40
0.4217
23390
275.2
70/40
12/2.72
7/2.72
69.73
40.67
13.60
0.4141
58600
511.3
95/15
26/2.15
7/1.67
94.39
15.33
13.61
0.30581
35000
380.8
95/20
7/4.16
7/1.85
95.14
18.82
13.87
0.3019
37200
408.9
95/55
12/3.20
7/3.20
96.51
56.30
16.000
0.2992
78110
707.7
120/7
18/2.90
1/2.90
118.89
6.61
14.50
0.2422
27570
379.0
120/20
26/2.38
7/1.85
115.67
18.82
15.07
0.2496
41000
466.8
120/25
7/4.72
7/2.10
122.48
24.25
15.74
0.2345
47880
526.6
120/70
12/3.60
7/3.60
122.15
71.25
18.00
0.2364
98370
895.6
150/8
18/3.20
1/3.20
144.76
8.04
16.00
0.1989
32860
461.1
150/20
24/2.78
7/1.85
145.68
18.82
16.67
0.1980
46630
549.4
150/25
26/2.70
7/2.10
148.86
24.25
17.10
0.1939
54110
601.0
150/35
30/2.50
7/2.50
147.26
34.36
17.50
0.1962
65020
676.2
185/10
18/3.60
1/3.60
183.22
10.18
18.00
0.1572
40880
584.0
185/25
24/3.15
7/2.10
187.04
24.25
18.90
0.1542
59420
706.1
185/30
26/2.98
7/2.32
181.34
29.59
18.88
0.1592
64320
732.6
185/45
30/2.80
7/2.80
184.73
43.10
19.60
0.1564
80190
848.2
240/30
24/3.60
7/2.40
244.29
31.67
21.60
0.1181
75620
922.2
240/40
26/3.42
7/2.66
238.85
38.90
21.66
0.1209
83370
964.3
240/55
30/3.20
7/3.20
241.27
56.30
22.40
0.1198
102100
1108
表2.1.2.1-3 15kV JKL（G）YJ型架空绝缘导线技术参数表

导线规格
导体直径参考值(mm)
导线计算外径(mm)
导体拉断力(N)
单位重量(kg/km)
载流量(A)
JKLYJ
30
7.0
18.7
5177
290
147
50
8.3
20.1
7011
350
178
70
10.0
22.0
10354
430

95
11.6
24.0
13727
530

120
13.0
25.5
17339
620

150
14.6
27.3
21033
730

185
16.2
29.0
26732
850
744.2
240
18.4
31.5
34679
1030
920.9
JKLGYJ
25/4
6.6
14.3
9290
224.75
135
35/6
7.8
15.4
12630
275.4
160
50/8
9.1
16.8
16870
345.04
195
70/10
10.9
18.5
23390
443.52
245
95/15
12.9
20.7
35000
575.53
300
120/20
14.4
22.4
41000
697.41
350
150/25
16.1
23.6
54110
773.95
400
185/30
17.8
25.7
64320
952.62
460
240/40
20.3
28.3
83370
1195.6
550
表2.1.2.1-4 镀锌钢绞线技术参数表
标称截面(mm2)
计算截面(mm2)
计算外径(mm)
股数/直径(mm)
单位重量(kg/km)
瞬时破坏应力(N/mm2)
备注
35
37.15
7.8
7/2.6
318.2
1176

50
49.46
9.0
7/3.0
423.7
1176

70
72.19
11.0
19/22
615.0
1176

表2.1.2.1-5 中压导线持续载流能力控制标准
导线类型
标称截面（mm²）
16
25
35
50
70
95
120
150
185
240

LGJ
115
150
180
220
265
300
335
455
530
635

JKLYJ
106
140
171
213
263
315
362
414
479
530

上表中电流数值作为对导线载流能力的最低控制要求，不代表导线实际载流能力。交联聚乙烯绝缘导体的额定运行温度为不超过90℃，短路时的最高温度不超过250℃。裸导线按同样标准控制。
2.1.2.2绝缘子
中压配电线路绝缘子的性能应符合国家有关标准，一般地区的绝缘子和金具的安全系数应符合Q/CSG11502的规定，城市线路绝缘子安全系数宜适当提高，绝缘子型式应根据工程所处环境特点选择。
本设计中直线杆采用针式绝缘子或陶瓷棒（瓷横担绝缘子），耐张杆采用悬式绝缘子串。绝缘子机械强度的使用安全系数不应小于：针式绝缘子2.5，悬式绝缘子2.0。
针式绝缘子采用P-10T/P-15T/P-20T型和P-10M/P-15M/P-20M，使用时据线路所处地带的污秽等级选用额定电压15kV或20kV的产品；瓷横担绝缘子选用SC-185（S-185）或SC-210（S-210）的产品；悬式绝缘子选用XP-70型，通过污秽地区的线路区段应采用防污绝缘子。其机电性能应满足以下要求：干弧电压75kV，湿弧电压45kV，击穿电压110kV，机电破坏负70kN。
上述各种绝缘子的型号及参数见表2.2.2-1。
表2.1.2.2-1 各式绝缘子型号及技术参数表
类别
型号
额定电压（kV）
最高工作电压（kV）
泄漏距离（不小于mm）
质量（kg）
使用条件
备注
针式瓷瓶
P-10T
10
11.5
195
2.25

P-10M
10
11.5
195
2.65

P-15T
15
17.25
280
3.9

P-15M
15
17.25
280
4.2

P-20T
20
23
440
6.2

P-20M
20
23
440
6.7

瓷横担绝缘子
S-185
10

350
4.5

SC-185
10

350
3.0

S-210
10

380
5.5

SC-210
10

380
4.5

悬式瓷绝缘子
XP-70

300
4.6
普通型

XWP-70

400
5.4
防污型

拉线绝缘子
J-9

2.2

2.1.2.3 金具
10kV线路常用金具为耐张线夹、连接金具和接续金具。本图籍中架空导线宜采用常规、节能铝合金或预绞式金具，绝缘导线用常规或预绞式金具和穿刺线夹。具体视情况选用。
10kV线路优先选用不受电磁作用影响的节能型金具，机械强度安全系数不应小于2.5。钢制或黑色金属质地的金具应热镀锌，并应符合DL/T 765.1 的技术规定。
10kV 架空裸线金具使用节能型铝合金金具。绝缘导线宜采用耐张铝合金金具。绝缘导线“T”接引线应采用带绝缘罩的专用并沟线夹。绝缘导线应选用与之导线匹配的绝缘金具，应在T 接处、耐张杆两端、终端杆装设穿刺型带绝缘罩式接地挂环。
2.1.2.3.1 耐张线夹
A、B、C、D类区域均为绝缘导线，采用绝缘导线耐张线夹或预绞式耐张线夹；E、F类区域采用绝缘导线时，用绝缘导线耐张线夹或铝合金耐张线夹绝缘罩配套使用；E类区域采用裸导线时，用铝合金耐张线夹；F区域采用裸导线时，用普通耐张线夹。
常用耐张线夹详见表2.1.2.3-1至2.1.2.3-7。
表2.1.2.3-1 常用普通耐张线夹及适用条件表
型号
适用导线直径（mm）
导线截面(mm2)
质量（kg）
U形螺丝
备注
直径（mm）
个数
螺栓型线夹适用于中小截面裸导线。
NLD-1
5.0~10.0
LGJ-35~50
1.30
M12
2
NLD-2
10.1~14.0
LGJ-70~95
2.10
M12
3
NLD-3
14.1~18.0
LGJ-120~150
4.60
M16
4
NLD-4
18.1~23.0
LGJ-185~240
7.00
M16
5
表2.1.2.3-2 NLL系列螺栓型铝合金耐张线夹及适用条件表
线夹型号
适用导线直径（mm）
适用导线型号
U形螺丝
备注
NLL-16
5.1~11.5
LGJ-35~70
直径（mm）
个数
用于10kV及以下架空线路，用于架空绝缘线时和绝缘罩配套使用。
NLL-19
7.5~15.75
LGJ-50~120
M12
2
NLL-22
8.16~18.9
LGJ-70~120
M12
2
NLL-29
11.4~21.66
LGJ-95~240
M12
2
表2.1.2.3-3 NXLH系列螺栓型铝合金耐张线夹及适用条件表
线夹型号
适用导线型号
备注
NXLH-1
LGJ-50~70
用于10kV及以下架空（钢芯铝绞线）线路。
NXLH-2
LGJ-95~120
表2.1.2.3-4 HD系列螺栓型铝合金耐张线夹及适用条件表
线夹型号
适用导线直径（mm）
适用导线型号
U形螺丝
备注
HD-160
5.08~11.94
LGJ-35~70
直径（mm）
个数
用于10kV及以下架空线路。
HD-190
7.62~15.24
LGJ-50~120
M12
2
HD-220
8.89~18.54
LGJ-70~120
M12
2
HD-285
11.68~21.84
LGJ-95~240
M12
2
HD-320
2.70~25.4
LGJ-35~240
M12
2
HD-415
19.05~33.02
LGJ-240~300
M12
2
表2.1.2.3-5 NJX系列楔型绝缘耐张线夹及适用条件表
线夹型号
适用导线直径（mm）
适用导线型号
备注
NJX-1
15.8
35
适用于10kV及以下架空绝缘铝芯线(KJLYJ)的终端或耐张段两端的耐张绝缘子串上，将架空绝缘导线固定或拉紧。
表中型号和参数仅供参考，以产品提供厂家型号为准。
17.1
50
NJX-2
18.8
70
20.4
95
NJX-3
21.8
120
23.4
150
NJX-4
25
185
27.2
240
表2.1.2.3-6 JNX系列楔型绝缘耐张线夹及适用条件表
线夹型号
适用电缆外径（mm）
10kV铝芯电缆截面（mm2）
备注
JNX1-1
12-15
25-50
用于25-240mm2的铝芯架空绝缘导线，安装时不剥除绝缘层。
表中型号和参数仅供参考，以产品提供厂家型号为准。
JNX1-2
16-19
70-95
JNX2-1
19-23
120-185
JNX2-2
25-29
240-300
JNXⅡ-1
12-15
25-50
JNXⅡ-2
16-19
70-95
JNXⅡ-3
19-23
120-185
表2.1.2.3-7 JNL系列倒装式楔型绝缘耐张线夹及适用条件表
线夹型号
适用电缆外径（mm）
10kV铝芯电缆适用截面（mm2）
备注
JNL-1
6.3-9
25-50
用于25-240mm2的铝芯架空绝缘导线，安装时可剥除绝缘层或不剥除绝缘层。
表中型号和参数仅供参考，以产品提供厂家型号为准。
JNL-2
10.5 -12.5
70-95
JNL-3
14-15.7
120-150
JNL-4
17.5-20.2
185-240
JNL-5
27-31
185-240（不剥绝缘用）
表2.1.2.3-8 JNZL系列楔型自锁绝缘耐张线夹及适用条件表
线夹型号
适用电缆外径（mm）
10kV铝芯电缆截面（mm2）
备注
JNZL-70/120

70-120
用于25-240mm2的铝芯架空绝缘导线，安装时可剥除绝缘层或不剥除绝缘层。
表中型号和参数仅供参考，以产品提供厂家型号为准。
JNZL-150/240

150-240
表2.1.2.3-9 常用预绞式导线耐张线夹及适用条件表（PLP）
线夹型号
适用导线型号
线夹参考长度（mm）
线夹重量（kg）
配套心形环
备注
DG-4544
LGJ-50/8
685
0．2
TCB-11-B

DG-4545
LGJ-70/10
736
0．3
TCB-11-B

DG-4547
LGJ-95/20
876
0．6
TCB-17-B

DG-4548
LGJ-120/20
889
0．8
TCB-27-B

DG-4549
LGJ-150/25
1016
1．1
TCB-27-B

DG-4550
LGJ-185/25
1155
1．7
TCB-27-B

DG-4551
LGJ-240/30
1270
2．3
TCB-35-B

DG-2100
JKLYJ-50/8
889

TCB-11-B

DG-2101
JKLYJ-70/10
980

TCB-11-B

DG-2102
JKLYJ-95/20
JKLYJ-120/20
1016

TCB-17-B

DG-2103
JKLYJ-150/25
1016

TCB-27-B

DG-2104
JKLYJ-185/25
JKLYJ-240/30
1016

TCB-27-B

表中型号和参数仅供参考，以产品提供厂家型号为准。
表2.1.2.3-10 楔型UT形耐张线夹及适用条件表
线夹型号
适用导线直径（mm）
适用导线型号
质量（kg）
备注
NUT-1
GJ-25~70
LGJ-35~70
2.1
用于GJ-25~70镀锌钢绞线安装。
NUT-2
GJ-25~704
LGJ-50~120
3.2
2.1.2.3.2 连接金具
常用连接金具见表2.1.2.3-8。
表2.1.2.3-11常用普通连接金具及适用条件表
名称
型号
质量（kg）
适用绝缘子型号
备注
球头挂环
QP-7
0.27
XP-7

碗头挂板
W-7A
0.82
XP-7

W-7B
1.01
XP-7

直角挂板
Z-7

U形挂环
U-7
0.44

U形螺丝
U-1880
0.83

U-2080
1.08

U-2280
1.30

延长环
PH-7
0.37
GJ-35线

PH-10
0.61
GJ-50～70线

2.1.2.3.3 接续和其他金具
表2.1.2.3-12 常用并沟线夹及适用条件表
型号
适用线芯截面（㎜2）
用途
备注

铜绞线
铝绞线

JB-1
35~50
用于两根直径相同的铝绞线或钢芯铝绞线的接续。

JB-2
70~95

JB-3
120~150

JB-4
185~240

BTL-n1
10~95
25~150
用于不同直径的铜绞线、铝绞线的过渡、分支或T接。

BTL-n1
35~240
35~300

JYB-1
LGJ-16~70
用于两根不同直径的铝绞线或钢芯铝绞线的接续。

JYB-2
LGJ-35~150

JYB-3
LGJ-95~240

JBL-1
JKLYJ-16~70
用于不同直径的架空绝缘铝导线连接，加绝缘罩。

JBL-2
JKLYJ-35~120

JBL-3
JKLYJ-95~300

表2.1.2.3-13 常用T型线夹及适用条件表
型号
适用导线截面（㎜2）
备注
TL-21
70~95/35~50

TL-22
70~95/70~95

TL-31
120~150/35~50

TL-32
120~150/70~95

TL-33
120~150/120~150

TL-41
185~240/35~50

TL-42
185~240/70~95

TL-43
185~240/

TL-44
185~240/185~240

表2.1.2.3-14 常用预绞式导线全张力接续条及适用条件表
接续条型号
适用导线型号
备注
FTS-MS-10475
LGJ-50/8
表中型号和参数仅供参考，以产品提供厂家型号为准。
FTS-MS-10135
LGJ-70/10
FTS-MS-10746
LGJ-95/20
FTS-MS-10137
LGJ-120/20
FTS-MS-10243
LGJ-150/25
FTS-MS-10139
LGJ-185/25
FTS-MS-10028
LGJ-240/30
表2.1.2.3-15常用预绞式跳线接续条及适用条件表
接续条型号
适用导线型号
备注
JLS- 0124
LGJ-50/8
表中型号和参数仅供参考，以产品提供厂家型号为准。
JLS- 0129
LGJ-70/10
JLS- 0134
LGJ-95/20
JLS- 0135
LGJ-120/20
JLS- 0139
LGJ-150/25
JLS- 0141
LGJ-185/25
JLS- 0144
LGJ-240/30
表2.1.2.3-16 常用接线端子及适用条件表
形式
型号
备注
铜接线端子
DT-25
用于铜导线之间连接
DT-35
DT-50
DT-70
DT-95
DT-120
DT-150
DT-185
DT-240
DT-300
铝接线端子
DL-25
用于铝导线之间连接
DL-35
DL-50
DL-70
DL-95
DL-120
DL-150
DL-185
DL-240
DL-300
铜、铝接线端子
DTL-25
用于铜导线与铝导线连接
DTL-35
DTL-50
DTL-70
DTL-95
DTL-120
DTL-150
DTL-185
DTL-240
DTL-300
表2.1.2.3-17 绝缘穿刺线夹及适用条件表
型号
主线(mm2)
支线(mm2)
最大穿刺厚度(mm)
最大穿刺直径(mm)
螺栓
最大电流(A)
数量
H（mm）
TTDC28201F
35-70
35-70
3
16
1×M8
13
310
TTDC28401F
50-120
50-120
3
19.9
1×M8
13
437
TTDC28431F
95-185
16-95
3
23.1/17.5
2×M10
17
377
TTDC28501FA
95-240
95-240
3
26.1
2×M10
17
530
TTDC45401F
50-120
50-120
4.5
22.8
2×M10
17
437
TTDC45501FA
95-240
95-185
4.5
29/26.3
2×M10
17
679
TTDC45531FA
95-300
35-95
4.5
31.1/21.3
2×M10
17
377
用于10kV架空绝缘线路分支连接
表2.1.2.3-18 绝缘穿刺线夹及适用条件表
型号
主线(mm2)
支线(mm2)
最大穿刺厚度(mm)
最大穿刺直径(mm)
螺栓
数量
H(mm)
NTDC28401AF
铝50-150
50-120
3
19.9
2×M8
13
NTDC2840F
铜50-150
50-120
3
19.9
2×M8
13
NTDC28451AF
铝95-240
50-150
3
22.3
2×M10
17
NTDC28451F
铜95-240
50-150
3
22.3
2×M10
17
NTDC45401AF
铝50-150
50-120
4.5
22.8
2×M10
17
NTDC45401F
铜50-150
50-120
4.5
22.8
2×M10
17
 NTDC45501AFA
铝95-240
95-185
4.5
26.3
2×M10
17
NTDC45501FA
铜95-240
95-185
4.5
26.3
2×M10
17
用于10KV架空裸线与绝缘导线的连接或支接。

表2.1.2.3-169 穿刺型带绝缘罩式接地挂环及适用条件表
名称
型号
适用导线规格
10kV穿刺接地线夹
JJCD-10-95/25
25~95
  JJCD-10-185/95
95~185
   JJCD-10-240/150
150~240
表2.2.3-20 架空绝缘线路异径并沟、T型分支线夹
类型
型号
适用导线截面（㎜2）
备注
异径并沟线夹
JJB-1
16-120
用于1-10kV架空绝缘线路中从主线上引出支线的分支连接，也可用于两个耐张段之间跳线的连接。
绝缘T型分支线夹
JJT
35-240/35-240
1-10kV架空绝缘线路中主回路分接至电气设备及其它回路的引线接续；也可用于绝缘线路交叉时90°的T接。
JYT
35-240/35-240
绝缘并沟接地线夹
JJDB
导线连接50-240mm2，接地环95mm2
用于绝缘配电线路中，联络开关两侧分支杆、耐张杆的接头以及在适当位置的直线杆上设置的停电工作接地点的临时接地和多路分接。
绝缘 T 型接地线夹
JJDT
表中型号和参数仅供参考，以产品提供厂家型号为准。
2.1.2.3. 4 拉线金具：
表2.2.3-17 楔型线夹
型号
适用钢绞线
破坏荷重不小于（）
重量
（公斤）
型 号
外径（毫米）
NX-1
GJ-25～50
6.6～7.8
45
1.19
NX-2
GJ-50～70
9.0～11.0
88
1.76
NX-3
GJ-100 ～120
13.0～14.0
143
3.20
NX-4
GJ-135～150
15.0～16.0
164
5.30
表2.2.3-18 UT型线夹（不可调式）
型号
适用钢绞线
破坏荷重不小于（）
重量
（公斤）
型 号
外径（毫米）
NU-3
GJ-100～120
13.0～14.0
143
4.21
NU-4
GJ-135～150
15.0～16.0
164
7.27

表2.2.3-19 UT型线夹（可调式）
型号
适用钢绞线
破坏荷重不小于（）
重量
（公斤）
型 号
外径（毫米）
NUT-1
GJ-25～50
6.6～9.0
45
2.1
NUT-2
GJ-50～70
9.0～11.0
88
3.2
NUT-3
GJ-100 ～120
13.0～14.0
143
5.4
NUT-4
GJ-135～150
15.0～16.0
164
7.2
注：NUT-3、NUT-4两种线夹的U型螺丝上带有顶杠。
表2.2.3-20 拉线用U形挂环
型号
适用范围
破坏荷重不小于（kN）
重量
（公斤）
UL-7
与NX-1线夹配套
69
0.65
UL-10
与NX-2线夹配套
98
0.92
UL-16
与NX-3线夹配套
157
1.64
UL-20
与NX-4线夹配套
196
2.90
表2.2.3-21 钢线卡子
型号
适用导线
重量
（公斤）
型号
外径（毫米）
JK-1
GJ-25～35
6.6～7.8
0.18
JK-2
GJ-50～70
9.0～11.0
0.30
2.1.2.3.5 防振锤
表2.1.2.3-22 防震锤规格表
型号
导线截面（mm2）
重量（kg）
备注
FD-1
35-50
1.5

FD-2
70-90
2.4
FD-3
120-150
4.5
FD-4
185-240
5.6
FD-5
300-500
7.2
FD-6
500-630
8.6
FDZ-1
35-50
1.8

FDZ-2
70-95
2.3
FDZ-3
120-150
4.4
FDZ-4
185-240
5.5
2.1.2.4 杆塔
2.1.2.4.1 混凝土电杆
本图集采用预应力钢筋混凝土稍径电杆，电杆构造要符合国家标准。其设计强度安全系数不应小于1.8。
表2.1.2.4-1 预应力钢筋混凝土电杆主要技术数据表
序
号
电杆规格①
