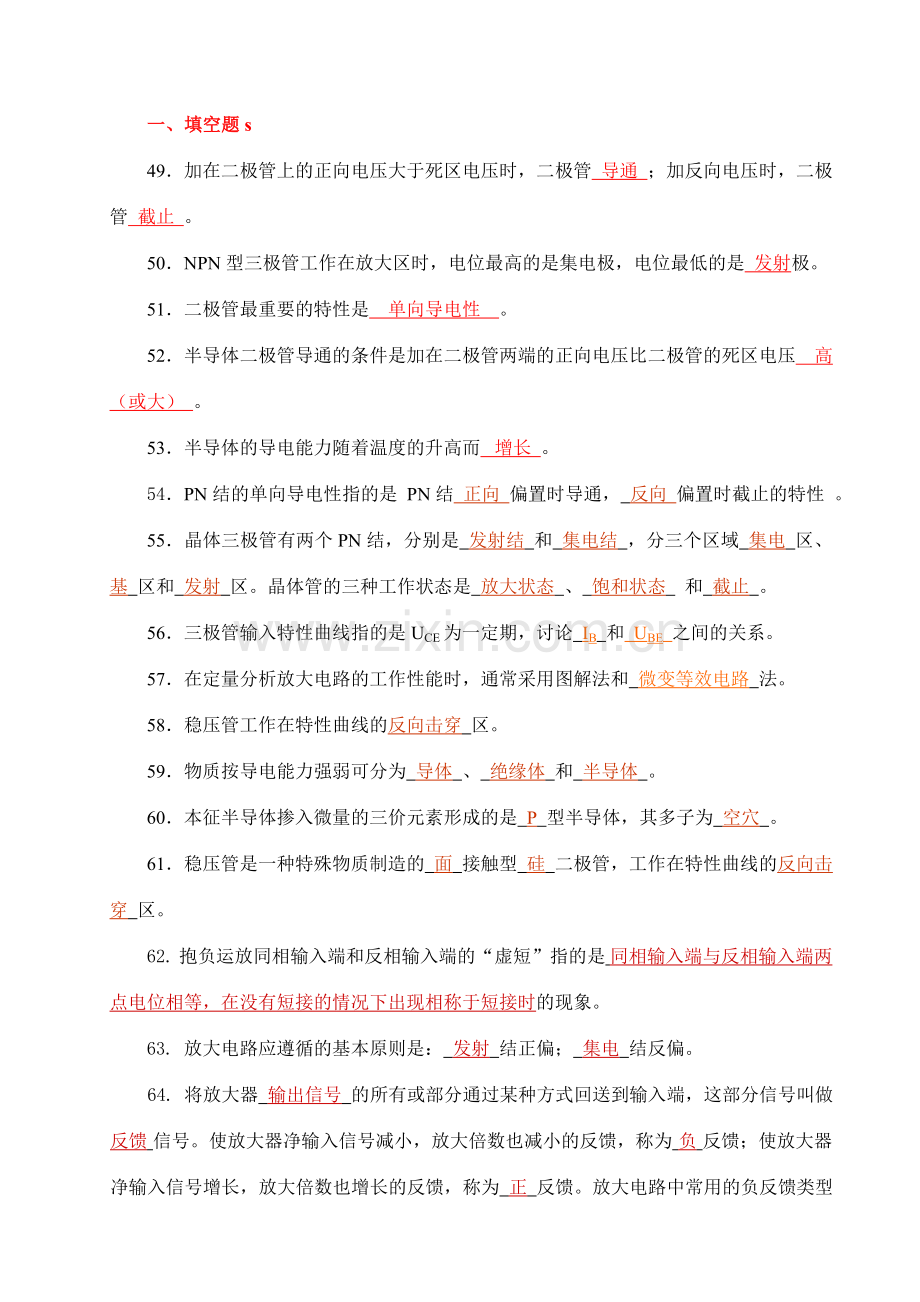

一、填空题s
49．加在二极管上的正向电压大于死区电压时，二极管 导通 ；加反向电压时，二极管 截止 。
50．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是 发射极。
51．二极管最重要的特性是 单向导电性 。
52．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压 高（或大） 。
53．半导体的导电能力随着温度的升高而   增长 。
54．PN结的单向导电性指的是 PN结 正向 偏置时导通， 反向 偏置时截止的特性 。
55．晶体三极管有两个PN结，分别是 发射结 和 集电结 ，分三个区域 集电 区、 基 区和 发射 区。晶体管的三种工作状态是 放大状态 、 饱和状态 和 截止 。
56．三极管输入特性曲线指的是UCE为一定期，讨论 IB 和 UBE 之间的关系。
57．在定量分析放大电路的工作性能时，通常采用图解法和 微变等效电路 法。
58．稳压管工作在特性曲线的反向击穿 区。
59．物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 。
60．本征半导体掺入微量的三价元素形成的是 P 型半导体，其多子为 空穴 。
61．稳压管是一种特殊物质制造的 面 接触型 硅 二极管，工作在特性曲线的反向击穿 区。
62. 抱负运放同相输入端和反相输入端的“虚短”指的是 同相输入端与反相输入端两点电位相等，在没有短接的情况下出现相称于短接时的现象。
63. 放大电路应遵循的基本原则是： 发射 结正偏； 集电 结反偏。
64. 将放大器 输出信号 的所有或部分通过某种方式回送到输入端，这部分信号叫做 反馈 信号。使放大器净输入信号减小，放大倍数也减小的反馈，称为 负 反馈；使放大器净输入信号增长，放大倍数也增长的反馈，称为 正 反馈。放大电路中常用的负反馈类型有 并联电压 负反馈、 串联电压 负反馈、 并联电流 负反馈和 串联电流 负反馈。
65. 射极输出器具有 电压放大倍数 恒小于1、接近于1， 输入信号 和 输出信号 同相，并具有输入电阻 高和 输出电阻 低的特点。
66．一个NPN三极管发射结和集电结都处在正偏，则此三极管处在 饱和 状态；其发射结和集电结都处在反偏时，此三极管处在 截止 状态；当发射结正偏、集电结反偏时，三极管为 放大 状态。
67．抱负运算放大器工作在线性区时有两个重要特点：一是差模输入电压 相同 ，称为 “虚短” ；二是输入电流 为零 ，称为 “虚断” 。
68. 硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别为 0.7 V和 0.3 V。
69. MOS管在不使用时应避免 栅 极悬空，务必将各电极短接。
70. 放大器输出波形的正半周削顶了，则放大器产生的失真是 截止 失真，为消除这种失真，应将静态工作点 上移 。
71. 集成运放有两个输入端，称为 同相 输入端和 反相 输入端，相应有 同相输入 、 反相输入 和 双端输入 三种输入方式。
72. 放大电路有两种工作状态，当ui＝0时电路的状态称为 静态 态，有交流信号ui输入时，放大电路的工作状态称为 动态 态。在 动态 态情况下，晶体管各极电压、电流均包含 直流静 态分量和 交流动 态分量。放大器的输入电阻越 大 ，就越能从前级信号源获得较大的电信号；输出电阻越 小 ，放大器带负载能力就越强。
73. 放大电路为稳定静态工作点，应当引入 直流 负反馈；为提高电路的输入电阻，应当引入 串联 负反馈；为了稳定输出电压，应当引入 电压 负反馈。
74．根据在本征半导体中掺入的杂质不同，可把杂质半导体分为： P型半导体 和 N型半导体 两大类。
75．数字电路中，逻辑变量的值只有 两 个。
76．在正逻辑的约定下，“1”表达 高 电平，“0”表达 低 电平。
77．最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。
78．在放大电路中，负反馈可分为四种组态，分别为： 电压串联负反馈 、 电压并联负反馈 、 电流串联负反馈 、 电流并联负反馈 。
79．组合逻辑电路的输出仅与输入的状态 有关。
80．3线—8线译码器的输入信号是 二进制代码 。
81．时序逻辑电路的输出不仅与该电路当前的输入信号有关,还与 电路本来的状态 有关。
82．三极管输出特性曲线指的是基极电流为一定期，讨论 IC 和 UCE 之间的关系。
83．求和运算是运用运算放大器工作在 线性 区的特性来工作的。
84．组合逻辑电路的基本组成单元是 门电路 。
85．JK触发器具有 置1 、 置0 、 保持 和 翻转 的功能。
86．组合逻辑电路当前的输出变量状态由输入变量的组合状态来决定，与本来状态 无关 。
87．共阳极的数码管输入信号的有效电平是 低 电平。
88．在逻辑中的“1”和“0”用来表达 “真”和“假”、“高”和“低”…… 。
89. 时序逻辑电路重要包含 计数器 和 寄存器 两大类型，其原理电路由 触发器 和 门电路 构成。
90．D触发器具有 置0 和 置1 的功能。
91．移位寄存器可分为右移移位寄存器、 左移 移位寄存器和 双向 移位寄存器。
92．假如放大电路的静态基极电流太大，会产生 饱和 失真。
93．射极输出器中，输入电压和输出电压的相位是 同相 。
94．若整流变压器付边电压有效值为U2，则单相桥式全波整流电路输出的平均电压Uo= 0.9 U2 ，二极管承受的最高反向工作电压URM＝ U2 。
95．不加滤波器的由抱负二极管组成的单相桥式整流电路的输出电压平均值为9V，则输入正弦电压有效值应为   10V 。
96．稳压二极管一般要串 限流电阻 进行工作的。
97．运算放大器是一种 直接 耦合的多级放大器。
98．触发器两个输出端的逻辑状态在正常情况下总是  互非 。
99．时序逻辑电路的输出不仅取决于当时的输入，并且与电路的 本来输出 状态有关。
二、判断题
32．“虚短”就是两点并不真正短接，但具有相等的电位。 （对）
33．“虚地”是指该点与接地点等电位。 （ 对 ）
34．二极管若工作在反向击穿区，一定会被击穿。 （错）
35．晶体管可以把小电流放大成大电流。 （对）
36．在P型半导体中，空穴是多数载流子，电子是少数载流子。 （对）
37．晶体管可以把小电压放大成大电压。 （ 错 ）
38．放大电路一般采用的反馈形式为负反馈。 （ 对 ）
39. 射极支路接入电阻RE的目的是为了稳定静态工作点。 （ 对 ）
40. 射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。（ 错 ）
41. 分压式偏置共发射极放大电路是可以稳定静态工作点的一种放大器。（ 对 ）
42. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。 （ 对 ）
43. “虚短”就是两点并不真正短接，但具有相等的电位。 （ 对 ）
44. “虚地”是指该点与接地点等电位。 （ 对 ）
45．JK触发器可完毕：保持、置0、置1、翻转四种功能。　　　　 　（ 对 ）
46．“与非”门逻辑表达式为：见0得1，全1得0。　　　　　　　　（ 对 ）
47．由于A+AB=A，所以AB=0 　　　　（ 错 ）
48．组合逻辑电路的输出状态仅取决于输入信号状态。 　　　　（ 对 ）
49．RS触发器没有不拟定的输出状态。 　 　　（ 错 ）
50．在N型半导体中，空穴是多数载流子，电子是少数载流子。 （错）
51．译码电路的输出量是二进制代码。 （错）
52．二极管两端加上正向电压就一定会导通。 （错）
53．晶体管可以把小电流放大成大电流。 （对）
54．编码器、译码器为组合逻辑电路。 （对）
55．仅具有保持和翻转功能的触发器是RS触发器。 （ 错 ）
56．同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。 （对）
三、选择题
71．晶体管三极管放大条件是（ B ）。
A．发射结要正向偏置 B．发射结要正向偏置，集电结要反向偏置
C．集电结要反向偏置 D．发射结要反向偏置，集电结要正向偏置
72．P型半导体是在本征半导体中加入微量的（ A ）元素构成的。
A．三价 B．四价 C．五价 D．六价
73．一般规定放大电路的（ A ）。
A．输入电阻大，输出电阻小 B．输入电阻小，输出电阻大
C．输入电阻小，输出电阻小 D．输入电阻大，输出电阻大
74．设立静态工作点的目的（ A ）。
A．使放大电路工作在线性放大区 B．使放大电路工作在非线性区
C．尽量提高放大电路的放大倍数 D．尽量提高放大电路稳定性
75．在放大电路中，集电极负载电阻Rc的作用是（ C ）。
A．是三极管集电极的负载电阻 B．使三极管工作在放大状态
C．把三极管的电流放大作用转化成电压放大作用
76．放大器的电压放大倍数是在 （ B ）时增大。
A．负载电阻减小 B．负载电阻增大
C．负载电阻不变 D．电源电压升高
77．影响放大器工作点稳定的重要因素是（ C ）。
A．β值 B．穿透电流 C．温度 D．频率
78．PN结加正向电压时，其正向电流是（ A ）。
A．多子扩散而成 B．少子扩散而成
C．少子漂移而成 D．多子漂移而成
79．单相桥式或全波整流电路中，电容滤波后，负载电阻RL平均电压等于（ D ）
1. 。
A．0.9U2 B．1.4U2 C．0.45U2 D．1.2U2
80．阻容耦合放大电路能放大（ C ）信号。

A．直流 B．交、直流 C．交流
81．在放大电路中，静态工作点过低，会引起（ B ）。
A．相位失真 B．截止失真 C．饱和失真 D．交越失真
82．在规定放大电路有最大不失真输出信号时，应当把静态工作点设立在（ A ）。
A．交流负载线的中点 B．交流负载线的上端
C．直流负载线的中点 D．直流负载线的上端
83．稳压二极管的正常工作状态是（ C ）。
A．导通状态 B．截止状态 C．反向击穿状态 D．任意状态
84．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（ B ）。
A．PNP管，CBE B．NPN管，ECB C．NPN管，CBE D．PNP管，EBC
85．测得某电路板上晶体三极管3个电极对地的直流电位分别为VE＝3V，VB＝3.7V，VC＝3.3V，则该管工作在（ B ）。
A．放大区 B．饱和区 C．截止区 D．击穿区
86．用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（ D ）。
A．短路状态 B．完好状态 C．极性搞错 D．断路状态
87．已知晶体管的输入信号为正弦波，下图所示输出电压波形产生的失真为（ C ）。
A．饱和失真 B．交越失真 C．截止失真 D．频率失真

88．集成运放工作在线性放大区，由抱负工作条件得出两个重要规律是（ C ）。
A．U＋＝U－＝0，i＋＝i－ B．U＋＝U－＝0，i＋＝i－＝0
C．U＋＝U－，i＋＝i－＝0 D．U＋＝U－＝0，i＋≠i－
89．在共集电极放大电路中，输出电压与输入电压的关系是（ C ）。
A．相位相同，幅度增大 B．相位相反，幅度增大 C．相位相同，幅度相似
90．编码器、译码器为（ A ）
。
A．组合逻辑电路 B．时序逻辑电路 C．A和B
91．抱负二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（ C ）
。
A．大于U2 B．小于U2
C．等于U2 D．大于U2，小于2U2
92．七段数码显示译码电路应有（ A ）个输出端。

A．7个 B．8个 C．16个 D．4个
93．逻辑代数式F=A+B属于（ D ）。
A．与非门电路 B．或非门电路 C．与门电路 D．或门电路
94．或非门的逻辑功能为（ D ）。
A．入0出0，全1出1 B．入1出1，全0出0
C．入0出1，全1出0 D．入1出0，全0出1
95．符合“或”关系的表达式是（ C ）。
A．1+1=2 B．1+1=10 C．1+1=1 D．1+1=0
96．符合下列真值表的是（ B ）门电路
A．与 B．与非 C．或 D．非
A
B
F
1
0
1
0
0
1
0
1
1
1
1
0
97．二-十进制的编码器是指（ B ）。

A．将二进制代码转换成0~9个数 B．将 0~9 个数转换成二进制代码电路
A、
C．二进制和十进制电路
B、
98．稳压管是运用其伏安的（ B ）区特性进行稳压的。
A．反向 B．反向击穿 C．正向起始 D．正向导通
99．仅具有 “置0” “置1” 功能的触发器叫（ C ）

A．JK触发器 B．RS触发器 C．D触发器 D．T触发器
100．为避免一次翻转现象，应采用（ B ）的触发器。

A．主从触发 B．边沿触发 C．电平触发
101．逻辑函数中的逻辑“与”和它相应的逻辑代数运算关系为（ B ）。
A．逻辑加 　　B．逻辑乘 C．逻辑非
102．十进制数100相应的二进制数为（ C ）。
A．1011110　　 B．1100010　　C．1100100　　D．11000100
103．一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ C ）。
A．与非门　　B．或门　　C．或非门　　D．异或门
104．数字电路中使用的数制是（ A ）。
A．二进制 　　B．八进制　　 C．十进制　 　D．十六进制
105．在多级放大电路中，直接耦合方式可以放大（ C ）。
A．交流信号 B．交、直流信号 C．直流信号
106．在单管交流放大电路中，输出信号与输入信号的相位关系为（ A ）。
A．反相 B．输出信号超前 C．输入信号超前 D．不一定
107．抱负运算放大器的开环放大倍数AU0为（ A ），输入电阻为（ A ），输出电阻为（ B ）。
A．∞ B．0 C．不定
108．由与非门组成的RS触发器不允许输入的变量组合为（ A ）。
A．00 B． 01 C．10 D．11
109．双稳态触发器的类型有（ D ）。
A．基本RS触发器 B．同步RS触发器 C．主从式触发器 D．前三种都有
110．存在空翻问题的触发器是（ B ）。
A．D触发器 B．同步RS触发器 C．主从JK触发器
111．和逻辑式表达不同逻辑关系的逻辑式是（ B ）。
A．　　B．　　　C．　　　D．
112．八输入端的编码器按二进制数编码时，输出端的个数是（ B ）。
A．2个　　 B．3个　　 C．4个　 　D．8个
113．四个输入的译码器，其输出端最多为（ D ）。
A．4个　　 B．8个　 　C．10个　 　D．16个
114．半导体三极管是一种（ C ）。
A．电压控制电压的器件       B．电压控制电流的器件
C．电流控制电流的器件       D．电流控制电压的器件
115．某工作在放大状态的三极管，当基极电流IB由60μA减少到40μA时，集电极电流IC由2.3mA减少到1.5mA，则此三极管的动态电流放大系数β为（ C ）。
A．37.5          B．38.3 C．40           D．57.5
116．工作在放大状态的NPN三极管，其发射结电压UBE和集电结电压UBC应为（ A ）。
A．UBE>0，UBC<0                         B．UBE>0，UBC>0
C．UBE<0，UBC<0                         D．UBE<0，UBC>0
117．在单管固定偏置共射极放大电路中，若测得三极管的静态管压降UCE近似等于电源电压UCC时，则该管工作状态为(    B )。
A．饱和                                                  B．截止
C．放大                                                   D．不能拟定
118．放大电路中正常工作的三极管各极对公共端的电位分别为：①0.2V、②-0.5V、③6V，则各极的名称为（ C ）。
A．①B②C③E B．①E②C③B C．①B②E③C D．①C②B③E
119．一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（ B ）。
A．>0,<0 B．>0,>0
C．<0,<0 D．<0,<0
120．单相半波整流电路中，负载为500Ω电阻，变压器的副边电压为12V，则负载上电压平均值和二极管所承受的最高反向电压为（ B ）。
A．5.4V、12V B．5.4V、17V
C．9V、12V D．9V、17V
121．输入A、B与输出F之间的逻辑关系如表所示，则A、B与F逻辑表达式为（ D ）。
A．F=A·B B．F=A+B C． D．
表
A B
F
0 0
0 1
1 0
1 1
1
0
0
0
122．某J-K触发器，每来一个时钟脉冲就翻转一次，则其J、K端的状态应为(   D  )。
A．J=1,K=0 B．J=0,K=1
C．J=0,K=0 D．J=1,K=1
三、问答题
10．放大电路中为什么要设立静态工作点？静态工作点的高、低对电路有何影响？
答：为了不失真地放大交流信号，必须在电路中设立合适的静态工作点。若静态工作点高时，易导致饱和失真；若静态工作点设立低了时，又易导致截止失真。
11．集成运放的抱负化条件是哪些？
答： （1）输入电压为零时，输出电压恒为零。（2）输入电阻无穷大。（3）输出电阻为零。（4）开环电压放大倍数无穷大。（5）频带宽度从零到无穷大。
12.共发射极放大器中集电极电阻RC起的作用是什么？
答：共发射极放大器中集电极电阻RC起的作用是将集电极电流的变化转化为电压的变化，即让输出电压u0因RC上电压的变化而改变，从而使放大电路实现电压放大作用。
13. 集成运放一般由哪几部分组成？各部分的作用如何？
答：集成运放一般输入级、输出级和中间级及偏置电路组成。输入级一般采用差动放大电路，以使运放具有较高的输入电阻及很强的克制零漂的能力，输入级也是决定运放性能好坏的关键环节；中间级为获得运放的高开环电压放大位数（103～107），一般采用多级共发射极直接耦合放大电路；输出级为了具有较低的输出电阻和较强的带负载能力，并能提供足够大的输出电压和输出电流，常采用互补对称的射极输出器组成；为了向上述三个环节提供合适而又稳定的偏置电流，一般由各种晶体管恒流源电路构成偏置电路满足此规定。
14．数字电路与模拟电路相比具有什么优点？
答：①电路结构简朴，易于制造，便于集成。
②工作准确可靠，精度高，抗干扰能力强。
③不仅能完毕数字运算，还可完毕逻辑运算。
④可运用压缩技术减少数据量，便于信号的传输。
15. 何谓“虚地”？何谓“虚短”？在什么输入方式下才有“虚地”？若把“虚地”真正接“地”，集成运放能否正常工作？
答：电路中某点并未真正接“地”，但电位与“地”点相同，称为“虚地”；电路中两点电位相同，并没有真正用短接线相连，称为“虚短”，若把“虚地”真正接“地”，如反相比例运放，把反相端也接地时，就不会有ii=if成立，反相比例运算电路也就无法正常工作。
四、计算题
28．如下图所示电路分压式偏置放大电路中，已知RC＝3.3KΩ，RB1＝40KΩ，RB2＝10KΩ，RE＝1.5KΩ，β=70。求：
（1）画出直流通路；
（2）求静态工作点IBQ、ICQ和UCEQ；
（3）电路空载时的电压放大倍数。

＋25V
RC
RB1
C1
C2
＋
＋
ui
u0

RB2
RE
CE

解：（1）直流通路
＋25V
RC
RB1
RB2
RE

（2）这是一个具有固定偏置电阻及直流反馈环节的共发射极电压放大器。其静态工作点：
Q=
（3）

29．在下图电路中，，，，VBEQ＝0.7V，β＝50。求：
（1）画出电路的直流通路；
（2）求电路的静态工作点；
（3）画出所示电路的微变等效电路；
（4）求负载开路时的电压放大倍数和输入电阻、输出电阻；
（5）若电路负载时，求负载状态下的电压放大倍数、和。

解：（1）直流通路：

（2）电路的静态工作点

（3）微变等效电路

（4）空载时电压放大倍数

（5）带载时电压放大倍数
带载时，

30．在下图所示电路中，已知三极管的β=40，电容C1和C2足够大，求电压放大倍数、输入电阻和输出电阻。

解：

31．电路图如下：已知Ui=5 V, RF=20 kΩ、R1=2 KΩ，求Uo 。

解： （V）
32．下图所示电路为应用集成运放组成的测量电阻的原理电路，试写出被测电阻Rx与电压表电压U0的关系。
1MΩ
∞
U0
10V
＋
＋
－

Rx
V
解：
从电路图来看，此电路为一反相比例运算电路，因此：
U0=－IfRx =－10-5Rx
33．求下图中的输入——输出关系。

解：
=
34．在桥式整流电路中，电源电压为220V，规定输出直流电压是12V，负载电阻是484Ω，试计算负载电流、变压器副边交流电压有效值、二极管中的电流及其承受的反向电压。
解： （mA）
（V）
（mA）
（V）
35．将下列十进制数转换8421BCD码
（1） （3921）10 （2） （541）10
解：（1） （3921）10 =（0011 1001 0010 0001）8421
（2） （541）10 =（0101 0100 0001）8421
36．将下列十进制转化为二进制，或将二进制转化为十进制
（1） （31）10 （2） （27）10
（3） （27）10 （4） （110101）2
（5） （1101）2 （6） （110101）2
解：（1） （31）10 = （11111）2
（2） （27）10 = （11011）2
（3） （27）10 = （11011）2
（4） （110101）2 = （53）10
（5） （1101）2 = （13）10
（6） （110101）2 = （53）10
37．用代数法化简下列逻辑函数
① ②
③
解：①
②
③
五、分析画图题
1. 下图所示电路中，E=5V，V，二极管为抱负元件，试画出u0的波形。
u/V
ωt
0
ui
u0
10
5
ui
E
u0
D

解：图中二极管的阴极电位为E=5V，阳极电位等于ui，当ui>E时二极管导通，u0= ui，当ui<E时二极管截止，u0= E。输出电压波形如红线所示。
2．绘制出三相异步电动机的可逆转动控制的主电路及接触器互琐的控制电路。
解：M
3 ~
A
B
C
FR
QS
FU
KMR
KMF

3．设计一个可以两地点控制电动机正反转的电路。
解：KMR
KMF
SB3
FR
SB1
KMR
SB2
SB4
KMF
SB6
SB5
KMR
KMF
M
3 ~
A
B
C
FR
QS
FU
KMR
KMF

KMF 正转接触器，KMR 反转接触器
SB1 甲地停止按钮，SB2 甲地正转按钮，SB3 甲地反转按钮
SB4 乙地停止按钮，SB5 乙地正转按钮，SB6 乙地反转按钮
M
3 ~
A
B
C
FR
QS
FU
KMR
KMF
主电路图（不规定学生画）
KMF
SB4
FR
SB1
KMR
SB2
KMF
SB3
KMR
KMR
KMF
控制电路图
SB
4．设计一种既能点动，又能连续工作的并可使三相异步电动机正反转运营的控制电路，需要对电动机进行过载保护。对你设计的电路图各功能加以说明。（主电路不用画，只画出控制电路）
功能说明：
控制电路路如上图所示，其中按钮SB2与正转接触器KMF控制电动机连续正转运营，而按钮SB1和正转接触器KMF则使其点动正向运营；按钮SB4与反转接触器KMR控制电动机连续反转运营，而按钮SB3和反转接触器KMR则使其点动反向运营。为了使点动与连续运营之间以及正转与反转之间具有“互锁”的特性，保证安全，SB1与SB3以及SB2与SB4均采用了双联按钮，以提供机械联锁作用。此外，尚有电气互锁作用。
SB为停车按钮。
FR为热继电器，作为过载保护用。
5．规定设计一个两台电动机顺序控制电路：M1起动后，M2才干起动；M2停转后，M1才干停转。
解：
FR
KM1
SB2
SB1
KM2
KM2
KM1
两台电动机顺序控制电路的辅助电路图
SB3
KM2
KM1
FU2
KM2
6．写出下图电路的逻辑表达式，并根据A、B、C的波形画出Y2的输出波形。

解：Y1 =
Y2 = =

7．逻辑门电路（a）的输入信号波形如图（b）所示，画出G、H、F的波形。

解：G = = H = BC F = G+H = +BC

8．图（a）所示电路输入端A、B、C的波形如图（b）所示，试画出G端与F端的波形。

G = F = = + = AB+

9．写出下图所示逻辑电路及真值表的逻辑表达式。
&
≥1
=1
A
F
B
C
D
(a)
≥1
≥1
&
A
G
B
C
1
(b)

输 入
输 出
A B C
F
G
0 0 0
0
1
0 0 1
1
1
0 1 0
1
1
0 1 1
0
0
1 0 0
0
0
1 0 1
1

1 1 0
1
1
1 1 1
1
1

真值表

解：（a） （b）
真值表：

10．当ｕA、ｕB是两输入端门的输入波形时，相应画出下列门的输出波形。
uA
t
uB
t

① 与门 ② 与非门 ③ 或非门 ④ 异或门
uA
t
uB
t
t
u0
解：
①与门
“有0出0，
全1出1”

②与非门“有0出1, ③或非门“有1出0, ④异或门“相异出1,
全1出0” 全0出1” 相同出0”
uA
t
uB
t
t
u0
uA
t
uB
t
t
u0
uA
t
uB
t
t
u0

11．分别画出能实现下列逻辑关系的逻辑电路。
①
② F（A、B、C、D）＝Σm（0，2，4，5，6，7，8，10，14，15）
解：①
≥1
&
A
F
B
C
①

②

CD
AB
00
00
01
11
10
01
1
1
1
1
0
0
1
1
11
10
0
0
0
1
0
1
1
1

1
A
F
B
C
&
≥1
&
&
&
1
D
1

②

12．设计一个三输入的判偶逻辑电路（当输入1的个数为0个或偶数个时，输出为1）。
解：
真值表如下：
A B C
F
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
1
0
0
1
0
1
1
0

逻辑电路图如图所示：
1
A
F
B
C
&
≥1
&
&
&
1
1
