XX环保

XXXX铝业公司
烘干炉烟尘治理方案

扬州XX环保成套设备有限公司
2023-5-22

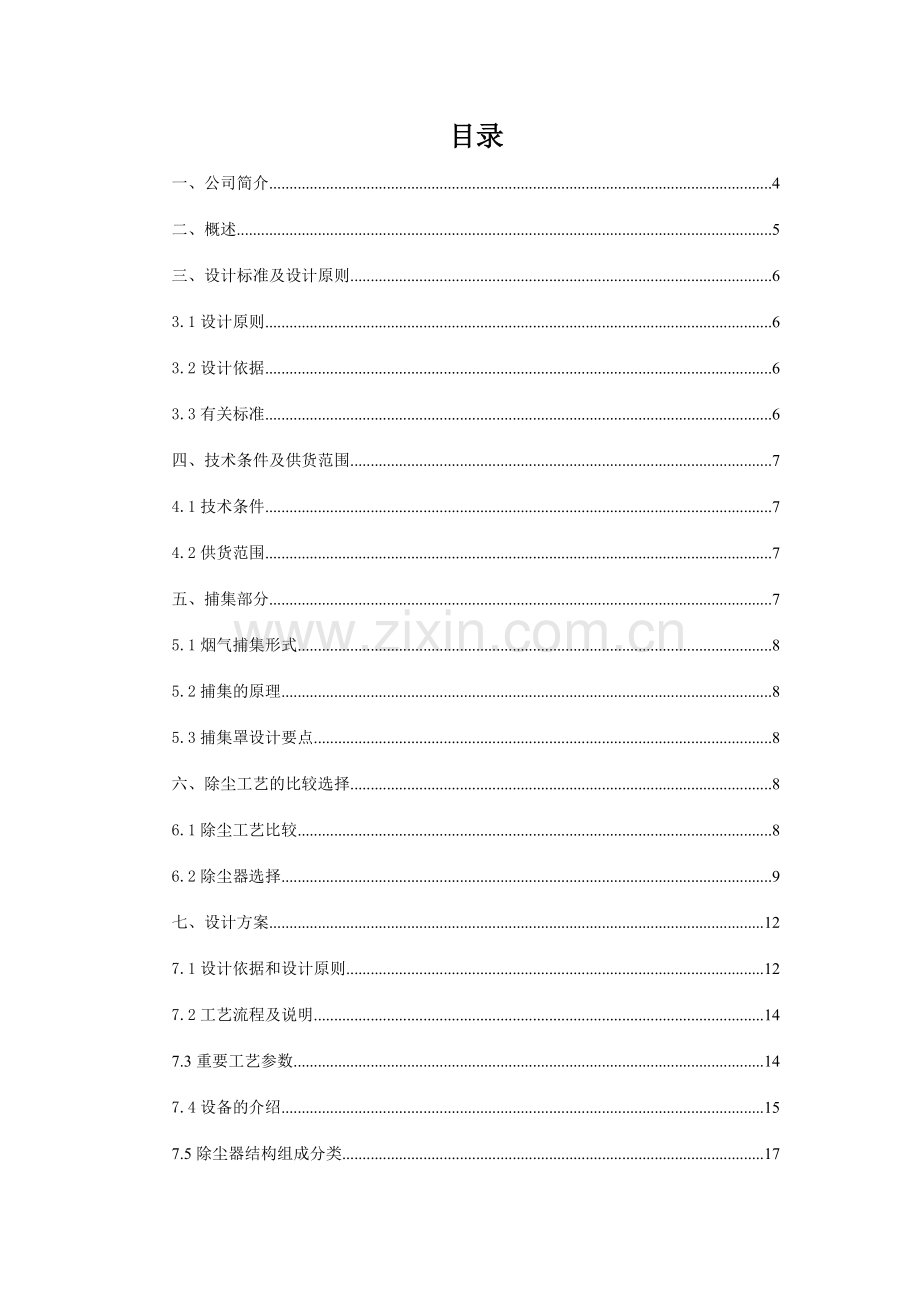

目录
一、公司简介 4
二、概述 5
三、设计标准及设计原则 6
3.1设计原则 6
3.2设计依据 6
3.3有关标准 6
四、技术条件及供货范围 7
4.1技术条件 7
4.2供货范围 7
五、捕集部分 7
5.1烟气捕集形式 8
5.2捕集的原理 8
5.3捕集罩设计要点 8
六、除尘工艺的比较选择 8
6.1除尘工艺比较 8
6.2除尘器选择 9
七、设计方案 12
7.1设计依据和设计原则 12
7.2工艺流程及说明 14
7.3重要工艺参数 14
7.4设备的介绍 15
7.5除尘器结构组成分类 17
7.6工艺流程图及说明 17
7.7除尘器的正常使用和停炉使用的措施 18
7.8除尘器的安装、使用、维护、检修 18
7.9劳动定员 19
八、电气 19
8.1设计依据 19
8.2负荷等级及供电规定 20
8.3电气传动及控制 20
8.4断电保护 21
8.5重要设备及材料选择 21
8.6防雷及接地 22
8.7照明 23
九、土建 23
十、调试、试运营、培训 23
十一、公共卫生与安全 24
11.1公共卫生 24
11.2安全措施 24
十二、投资概算表 24
十三、付款方式 25
十四、交货期 25
十五、质量保证及售后服务 25
十六、其他 26
十七、业绩 26
十八、资格证明 27

一、公司简介
扬州XX环保成套设备有限公司创建二十数年来，凭着XX人孜孜不倦的努力与追求，现已发展成集科研协作、开发设计、生产、安装调试、工程施工以及售后服务为一体的综合性粉尘收集及烟气脱硫解决工程公司。在对工业锅炉、炼钢炉、导热油炉等各种炉窑脱硫除尘方面具有数年的治理经验。生产的系列产品广泛应用于矿山采掘、焦化、冶金、机械加工、水泥建材、化工农药、粮食加工等行业的非纤维性粉尘治理和烟气脱硫，产品销往全国各地，并远销新加坡、马来西亚等世界各国。
公司立足于产品不断推陈出新，与南京工业大学相关专业专家、博导、高工紧密协作，协作的科研院—鄂州市环境科学研究院。并通过ISO9001国际质量体系认证，拥有江苏省环境治理资格证书及江苏电力物资协作网会员单位。公司有设计、生产、安装等各方面中高级专业技术协作人员三十多人，致力于为顾客提供最优质的服务。
公司位于历史文化古城扬州东郊江都高新技术工业园（武坚镇），紧靠233省道，连宁通、京沪高速，交通便利。
我们XX人以科技投入为先导，以过硬质量作保证，以精良的设备、先进的工艺为核心，力求赢得全国各地新老客户的满意和青睐。
全体XX员工真诚期待与您携手合作，为我国环保事业做奉献，还世界碧水蓝天。

二、概述
“清除污染，保护环境”是我国的一项基本国策。大气污染是我国的重要环境问题之一，引进、研制并推广适合我国经济能力，防治污染的新技术、新工艺、新设备势在必行。针对这一现实问题，我公司全体员工齐心合力，通过长期的艰苦努力，开发了新一代的环保产品—PPCS气箱式脉冲袋式除尘器。通过国家环保部门的技术鉴定，各项经济技术指标均达成国内外先进水平，其消烟除尘效率达成99.9%以上。
随着现代工业的快速发展，各公司部门面临着消除污染，保护环境的义不容辞的责任，在尽到这一责任的同时，选择经济实用，技术先进的净化设备，高效率捕集浮游在大气中的微粒粉尘，是非常重要的技术工作。我公司为各公司部门完毕这一工作提供方便条件。
贵公司现有四台烘干炉，在生产过程中会产生浓烟粉尘，严重污染了车间及周边地区的环境，岗位工人身心健康也导致一定的影响。
为切实保护周边环境和车间及岗位工人的工作环境，有效治理烟尘排放，现对贵公司四台烘干炉排放的废气（烟尘）进行治理。受贵公司委托，结合贵公司领导的规定,以改善厂区、岗位及周边环境为环保规定,扬州XX环保成套设备有限公司技术人员在各有关部门的协助下对现场进行了查看,并收集了部分资料,针对贵公司特点,制定了本套设计方案,旨在达成既能有效治理烟尘又能节约投资成本这一双重目的，我公司对烘干炉废气（烟尘）提出治理方案，经有关领导及专家审定后组织实行。
三、设计标准及设计原则
3.1设计原则
3.1.1严格遵照国家标准及业主的规定，审慎合理地拟定设计标准。
3.1.2在保证功能可靠，经济合理和操作管理方便的前提下，尽量做到技术先进。
3.1.3在保证解决效果的前提下，减少投资及运营成本。
3.1.4平面布置力求紧凑合理，节省占地。
3.1.5设计文献满足功能性、可实行性、适应性、安全性。
即在保证达成有关污染物排放标准的前提下，将“运营可靠不影响工艺及操作”作为重要的设计目的考虑，同时尽也许减少除尘电耗，节省工程投资，保证消防安全，力求综合效益的先进性。
3.2设计依据
《中华人民共和国环境保护法》
《工业炉窑污染物排放标准》GB9078—1996
《冶金工业环境保护设计规定》YB9066—95
《钢铁工业废气粉尘排放标准》GB9708-1996
业主提供的相关数据参数
3.3有关标准
《大气污染物排放标准》-GB16297-1996
《工业公司设计卫生标准》-GB16297-1996
《工业公司厂界噪声》-GB12348－90
四、技术条件及供货范围
4.1技术条件
（1）新建布袋除尘器一台；
（2）设备是技术参数：
解决气量 28000m3/h
过滤面积 434m2
过滤风速 1.2m/min
设备阻力 ≤ 1500Pa
解决后的烟气达成国家排放标准规定。
4.2供货范围
（1）工程的设计范围：除尘系统的整体设计；
（2）工程的设计、制造、运送、施工、调试等均由供方负责；
注：所有土建的施工均由需方负责，需方接通电源至设备附近,粉尘解决及运用由业主统一解决。
五、捕集部分
捕集罩是整个除尘系统成败的关键之一,在烘干炉烟尘治理上,由于捕集罩不抱负而导致失败的例子枚不胜举。就烘干炉除尘而言，采用设计合理的捕集罩是经济有效的解决方案。
5.1烟气捕集形式
通常溶铝炉集烟罩可分为三大类，即炉内集烟、炉外集烟和综合集烟三类。根据对溶铝炉现场工况的研究与分析，并结合我公司数年治理经验，我们决定选用炉外集烟方式。
5.2捕集的原理
烘干炉工作时,产生的大量烟气在热射流的作用下上冲扩散,而此时集气罩迫使烟气在约束的范围内上升,使热气保持一定的热荷与抬升速度,同时又克制车间横向气流的干扰。受引风机的负压作用,加上烟热气流原有的运动惯性,烟气继续上升通过排烟管道进入除尘器净化。集气罩设计时需考虑到现场情况。
5.3捕集罩设计要点
针对上述特定的条件和各类经验的比较及测算,本方案要设计捕集罩时,重要措施如下：
设计增长罩口流速，加大对横向气流干扰的抗力,以捕集98%以上的中心烟气流，并保证罩体的容积，避免短时间内骤增的烟气不会外溢，从而被有效的捕集。
六、除尘工艺的比较选择
6.1除尘工艺比较
除尘技术按其分离捕集粉尘的重要机制分为机械除尘、湿式除尘、过滤式除尘、静电除尘四种成熟的技术和设备。
按照除尘效率的高低，可把除尘器分为高效除尘器（电除尘器、过滤式除尘器和高能文丘里洗涤器）、中效除尘器（旋风除尘器和其他湿式除尘器）和低效除尘器（重力沉降室、惯性除尘器）三类。
本项目中采用脉冲袋式除尘器除尘。
常用除尘器的对比表
除尘器
解决气量
除尘效率
压力损失
投资费用
占地面积
性能及优点
重力沉降室
小
低
小
少
大
捕集尘粒≥50μm结构简朴，维护管理容易。适宜于净化密度大，颗粒粗的粉尘
旋风除尘器
中
中
中
少
小
结构简朴、操作维护方便、动力消耗不大，捕集5－15μm以上的尘粒。适宜于粉尘变化大的含尘烟气
水膜除尘器
大
高
大
中
中
捕集尘径≥5μm可达90%以上。常用于高温烟气降温和除尘，也可用于吸取气体污染物。
文丘里喷雾洗涤器
大
高
大
大
中
捕集尘径0.5～5μm的尘粒可达99%以上。常用于高温烟气降温和除尘，也可用于吸取气体污染物。
袋式除尘器
大
高
中
高
大
捕集尘粒＞0.1μm，性能稳定可靠，负荷变化适应性强。使用受温度、湿度、腐蚀性限制。
静电除尘器
大
高
小
高
大
能捕集亚微米级粒子，能连续操作，可在高温或腐蚀条件下工作，应用于火力发电、水泥工业除尘。
由上表不难看出重力沉降和旋风除尘是针对大颗粒径粉尘除尘，对细微粉尘及烟气几乎没有除尘效果；水膜与文丘里是运用水把粉尘加湿、加重从气体中分离出，但采用湿式除尘必须解决含污泥的水，否则有也许导致二次污染，并且收集灰尘不方便。所以它没有干式除尘器应用广泛；静电除尘虽然除尘效率很高，但它的投资成本、运营费用及维护成本都比较高。
6.2除尘器选择
根据以上分析和我们数年来的经验，我们选用脉冲袋式除尘器。
除尘器设计合理与否是系统能否长期、可靠、稳定运营的关键。我公司的抗结露、低阻清洁脉冲除尘器，彻底解决了长期以来国内除尘器普遍存在的结露、板结高阻等通病，并可长期、稳定地运营在1500Pa左右，它保证了系统风量的稳定。
6.2.1除尘器特点
(1)设有均温、沉降段，可大大减轻滤袋负荷；
(2)结构阻力低，使除尘器稳定运营在1500Pa左右；
(3)气源清洁解决，杜绝气源油、水结露；
(4)轻型袋笼，换袋轻松；
(5)方便回收灰尘。
6.2.2脉冲除尘器气源解决及抗结露
脉冲反吹清灰是一种较为抱负且有效的清灰方式，它可根除除尘器“高阻症”所带来的不利影响。但国内同类除尘器在使用上往往忽视对气源的解决，导致布袋结露板结等不良后果。解决布袋结露是脉冲除尘器的难点之一。这是由于结露的形成来自二个方面：
●气源内含大量的水和油，特别在夏季更易引起板结；
●气源冷气流与袋内热气流形成温差，易结露，特别在空气湿度较高的阴雨天。
因此，有必要针对这两个问题对气源进行解决，气源品质为一般车间用压缩空气。
6.2.3气源解决重要措施
●油水分离器一方面滤除气源过饱和水分和脏物。
●三大件（不需油雾器）滤除水和油，为进入气包的空气提供清洁环境。
6.2.4过滤风速的拟定
过滤风速是拟定除尘器结构的关键参数之一。以往的经验教训表白，过滤风速的影响至关重要。国内在同类除尘器的应用上，大多照搬国外的经验，一般选择均高达1.5－2.5左右，片面强度投资少，占地省，但却没有考虑到滤袋的承受极限。
如一味追求高过滤风速，必将导致：
●布袋寿命急剧下降。
●过滤面积大幅减少，导致除尘器热容减小，布袋不堪热负荷的连续冲刷，形成局部或大面积变形，以至失效，导致“高阻症”。由于形成高阻症，突发高温积蓄引起烧袋；
●风量不久在短期内下降，影响捕集效果。
有鉴于此，本方案在充足的实践依据的基础上，拟定过滤风速为1.2m/min左右，比较经济、合用。
6.3.5滤料的选用
根据现场实际情况及以往类似工程经验，在此项目中，除尘器采用低温滤料。下表是几种常用滤料的性能参数比较。
滤料性能参数比较
滤料名称
玻纤针刺毡
诺梅克斯
氟美斯
P84
涤纶针刺毡
指标
单位
质量
g/m2
900
850
550
500
450
连续使用温度
℃
≤260
220
260
260
120
过滤风速
m/min
0.7-1.0
1.0-1.5
0.95-1.2
1.0-1.5
1.0-1.3
根据实际情况，我们选用涤纶针刺毡滤料。
七、设计方案
7.1设计依据和设计原则
7.1.1设计依据
1、业主提供的相关资料；
2、有关标准与规范
（1）环境保护标准
GB3095－1996《环境空气质量标准》
GB18599－2023《一般工业固体废物贮存、处置场污染控制标准》
GB12348－90《工业公司厂界噪声标准》
GBZ1－2023《工业公司设计卫生标准》
GB9078—1996《工业炉窑大气污染物排放标准》
GB16297－1996《大气污染物综合排放标准》
（2）材料
GB699－88《优质碳素结构钢技术条件》
GB711－85《优质碳素结构钢热轧厚负钢板技术条件》
GB710－88《优质碳素结构钢薄钢板和钢带技术条件》
GB3087－82《碳钢焊条技术条件》
（3）设备标准
HJ/T328-2023《环境保护产品技术规定 脉冲喷吹类袋式除尘器》
HJ/T330-2023《环境保护产品技术规定 分室反吹类袋式除尘器》
HJ/T324-2023《环境保护产品技术规定 袋式除尘器用滤料》
HJ/T327-2023《环境保护产品技术规定 袋式除尘器滤袋》
HJ/T326-2023《环境保护产品技术规定 袋式除尘器用覆膜滤料》
HJ/T325-2023《环境保护产品技术规定 袋式除尘器滤袋框架》
HJ/T284-2023《环境保护产品技术规定 袋式除尘器用电磁脉冲阀》
GBJ17－91《钢结构设计规范》
（4）安装调试
GB50054－95《低压配电设计规范》
GB50055-93《通用用电设备配电设计规范》
GB50254－94《电气装置安装工程低压电气施工和验收规范》
GB50217－94《电力工程电缆设计规范》
GB50205－95《钢结构施工及验收技术规范》
Q/HTL001－2023《扬州XX环保成套设备有限公司公司标准》
7.1.2设计原则
1、除尘系统布置满足系统整体布置规定；
2、保证除尘器工作时满足烘干炉的正常运营；
3、除尘装置使用寿命长、操作维护简朴，布置紧凑、占地面积小；
4、工艺先进、简朴（除尘效率高，无二次污染，操作简朴）；
5、经济合理（在满足系统各项指标的前提下，一次性投资和运营费用低）；
6、成熟可靠（运营可靠性高，技术成熟）；
7、适合业主的具体情况及规定。
7.2工艺流程及说明
在工艺先进、运营可靠和经济合理的原则下，为了最大限度的减小一次性投资、节能降耗和系统维护方便，烘干炉烟气经捕集罩至布袋除尘器除器进行除尘后通过风机通过烟囱排入大气。
7.3重要工艺参数
7.3.1 除尘设备
风 量： 28000m³/h
过滤面积： 434㎡
过滤风速： 1.2m/min
除尘效率： ＞99.9%
漏风率： ＜3%
7.3.2主风机
主风机技术参数
风机型号：G4-73No9D
流量：23003～32079m3/h
全压：2668～2559Pa
功率：30kw
转速：1450r/min
7.4设备的介绍
7.4.1重要设备的选型
袋式除尘器的形式多种多样，并非每一种袋式除尘器应用于烘干除尘都能取得良好的效果。根据国内外除尘的应用情况，此项目选用PPCS气箱式脉冲袋式除尘器。由于此灰尘有一定的经济价值，所以贵方在购买除尘设备的时候要考虑到灰尘的收集，应选购收集灰尘方便快捷并除尘效率高的除尘器。而我方的PPCS气箱式脉冲袋式除尘器收集灰尘方便快捷，并且除尘效率高。
滤气室内的滤袋悬挂花板上，滤袋内有防止滤袋吸瘪的支撑骨架（笼骨）。反吹空气由净气室内的喷吹装置喷向滤袋，瞬间完毕清灰过程，其脉冲耗时要以毫秒计。
7.4.2经济分析
通关计算，得出1m³废气有250mg的氧化镁，解决气量为 28000m³/h，所以每小时分离出来的氧化镁为7kg,我们一天按照8小时算那么一天分离出来的氧化镁为56kg，那么一年按365天计算那么一年为20440kg,而氧化镁的价格一般是45000元/吨，所以一年氧化镁可以额外收入919800元，减去人工解决这些灰尘、一些辅助工具所花费的钱和一些氧化镁的损耗，我们按20%算，那么最后所得735840元

7.4.3工作原理
来自烘干炉的含尘气体经集尘罩引入气箱式脉冲布袋除尘器风室进口，由于流道断面积忽然扩大，流速减少，气流中一部分粗颗粒、密度大的尘粒在重力作用下，一方面在灰斗内沉降下来，那些较细的尘粒则通过与滤袋表面的惯性碰撞，筛滤等综合效应，沉积在滤袋的外表面，净化后的气体由滤袋内部流入净气室，经管道进入风机再排入烟囱。
7.4.4清灰原理
袋式除尘器的阻力值随滤袋表面粉尘厚度的增长面增长，当阻力达成一定值时（1200-1700Pa），在系统控制下，先将一个过滤室离线阀板关闭，当气流被完全切断时，启动脉冲阀，由脉冲喷吹气流清灰。其清灰过程是由储气罐内的压缩空气通过脉冲阀经喷吹总管上的喷吹装置喷向布袋，由于高速气流的引射作用，袋口会形成一个负压区，把周边的大量气体诱射入滤袋中，使滤袋内出现瞬间正压，滤袋此时会急剧膨胀，气流由袋里穿向袋外，使沉积在滤袋外表面的粉尘脱落，掉入灰斗内，当该室清灰完毕后，系统自动将离线阀板启动，并关闭脉冲阀，保证布袋不被胀破，而增长寿命。并将另一个过滤室的阀板关闭。如此循环，直至所有过滤室清灰完毕，而达成清灰目的。灰斗内收集的粉尘通过卸灰阀排出。
除尘器采用离线方式清灰彻底，避免二次扬尘，保证清灰效果，袋式除尘器在考虑载荷的基础上按8级地震设防，并考虑防冻、防风、防雨、防锈等措施，外观美观大方。
7.4.5除尘器重要工艺参数
序号
项目
单位
参数
备注
1
解决烟气量
m3/h
28000
四台烘干炉
2
过滤面积
m2
434

3
过滤风速
m/min
1.2

4
除尘器进出口压差
Pa
≤1500

5
滤袋规格
mm
Φ130×2450

6
滤袋数量
条
448

7
滤袋材质
g/㎡
450
涤纶针刺毡覆膜
8
喷吹压力
MPa
0.30－0.45

9
脉宽
s
0.1
可调

7.5除尘器结构组成分类
序号
项目
型号规格
单位
数量
备注
1
袋式除尘器
PPCS64-7
台
1

2
滤袋
Φ130×2450
条
448
450g/㎡
3
滤袋框架
Φ125×2430
套
448
镀锌
4
脉冲阀
DMF－Y－62S
只
7
上海袋配
5
风机
G4-73No9D
台
1
30KW
6
控制柜
PLC
台
1

7
螺旋输送机
315×6530
台
1

烘干炉

烘干炉

烘干炉

烘干炉

7.6工艺流程图及说明

捕集罩
捕集罩
捕集罩
捕集罩

烟囱
引风机
气箱式脉冲袋式除尘器
喷吹气源

灰排出

备注：滤袋设计瞬间使用温度120℃，保证滤袋使用寿命和设备的正常运营。
烘干炉含尘烟气经集尘罩收集，通过管道进入除尘器风室通过滤袋进行除尘，净化后的气体由滤袋内部流入净气室，经管道进入风机再排入烟囱。
7.7除尘器的正常使用和停炉使用的措施
除尘器正常使用时在压缩空气出口处安装油水分离装置，有效防止滤袋的潮湿，形成滤布上的粒子团聚。导致粒子物质在滤布上结块。在长期停炉使用后可在下灰斗内，打开人孔用粗纤维袋装入吸湿剂，如干石灰等，定期打开引风机保证滤袋的长期使用。
7.8除尘器的安装、使用、维护、检修
1、安装时，各连接处应加橡胶垫，连接螺栓均匀拧紧，以保证除尘器具有良好的气密性。
2、控制仪、控制阀、滤袋、空气过滤器等部件安装前均应加以检查清理。
3、控制仪器安装接220V电源，开动开关，按数字显示的顺序启动每个电磁阀。
4、滤袋安装时，注意不要弄破，要检查框架是否完好，如有损坏要及时修好，磨掉毛刺方可安装，否则会影响除尘效率。
5、破损滤袋更换要及时，如发现排气口冒灰，表白已有破损滤袋，这时要先停风机，打开上盖，查出破损滤袋并更换。
6、脉冲袋式除尘器在设有专人管理，维修人员要熟知除尘器及仪表。原理性能，掌握调整与维修方法，并建立运营记录。
7、除尘器的清灰常规方式有差压控制和时间控制二种方法，差压控制较为直观，但仪表管路需经常清理，仪表需经常校对，时间控制管理方便，维修量小，运营可靠。而定期控制的整定值是同除尘器进出口压差变化决定的，在调试初期按经验进行拟定，而最终可以通过正交实验拟定优化方案，以便取得较好的清灰效果。
8、各传动部件定期注油。
9、脉冲除尘器贮气包及气源的空气过滤器，每班要排污一到两次。
10、发现上盖板及检查门的密封板老化，失去弹性，及时更换。
11、脉冲阀膜片是易损件，发现破损要及时更换。
12、电磁阀要保持动作灵敏可靠，假如发现弹簧因油垢腻住而动作不灵，可拆卸用酒精清洗，组装时弹簧要对准弹簧座，不得倾斜，以防磨损膜片。
7.9劳动定员
本脉冲喷吹袋式除尘器自动化、智能化、无需增设专人操作，只需对烘干炉炉操作人员进行培训，熟悉操作程序。
八、电气
8.1设计依据
《低压配电设计规范》GB50054－95
《通用用电设备配电设计规范》GB50055－93
《建筑物防雷设计规范》GB50057－94
《电气装置安装工程施工及验收规范》GBJ232
《电力建设施工及验收技术规范》
《电器装置安装工程施工技术条件》GBJ232
各专业提供的设计资料
8.2负荷等级及供电规定
根据相关电气商讨标准，本工程负荷等级为三级。除尘装置配电电压等级380V/220V,三相四线制，控制电源为交流220V。
8.3电气传动及控制
电气控制部分是除尘器工作的指挥中心，控制部分是否稳定将会直接影响到除尘器能否正常工作，所以电气控制系统应满足工艺规定，运营稳定可靠，安全经济，操作简朴，维护方便。控制房要建在设备附近。
8.3.1清灰控制
（1）控制规定
清灰效果的好坏直接影响到除尘器能否正常运营，许多除尘器运营一段时间后就出现烟尘捕集率下降，甚至发生烧袋情况，清灰效果不好是其重要因素之一。
控制系统具有工作稳定可靠，抗干扰能力强，维护简朴等特点，通过编程可灵活地实现各种控制目的，得到了广泛的应用。
（2）控制方式
清灰控制重要有定压控制和定期控制两种形式。定压控制工作方式就是运用除尘器进见管与出风管的压力差△P由差压变送器发出清灰控制信号，这种控制方式是根据滤袋实际积灰限度间断进行的，具有清灰能耗低，脉冲阀动作次数少等特点。
定期工作方式就是按照预先设定的时间进行清灰，清灰时间的拟定应对倒罐站生产现场进行具体观测后而定。
通常情况下采用定期工作方式。
8.4断电保护
⑴低压电动保护
短路保护、断相保护、过负荷保护（整定值1.1倍）。
⑵低压配电线路保护
配电线路采用上下级保护电器，应有选择性动作，干线上的空气开关宜选用短延时脱扣装置；用空气开关保护的线路，短路电流不应小于空气开关瞬时或短延时过电流脱扣器整定电流的1.3倍。
⑶断电保护的时限配合要有阶梯性和选择性。
⑷常用仪表
常用测量仪表及配用电流互感器的精确度等级应满足规范规定。
8.5重要设备及材料选择
电气设备选择在满足工艺规定以及保证人身安全的前提下，最大限度的选用操作方便、可靠性高、便于维护、自动化限度高的设备，以便使整个电气系统能高效、可靠的运营。
低压控制柜选用标准型控制柜，控制柜采用镀锌钢板制作而成，具有抗腐、耐潮、防尘等功能，安全可靠性高、发生故障后影响范围小。各回路主开关选用高分段能力的塑壳断路器。
高压电缆选用阻燃型交联聚乙烯绝缘聚氯乙烯护套内钢带铠装铜芯电力电缆，低压进线电缆选用阻燃型交联聚乙烯绝缘聚氯乙烯护套内钢带铠装铜芯电力电缆，其它低压动力电缆选用阻燃型聚氯乙烯绝缘聚氯乙烯铜芯电力电缆，控制电缆选用阻烯型聚氯乙烯绝缘聚氯乙烯护套铜芯控制电缆，电缆沿电缆桥架或电缆沟敷设。所有电力电缆均按允许载流量选择，电压降校验（工作电流按100%负荷计算）、短路电流热稳定校验及保护灵敏度校验。
电缆桥架选用有孔带盖板的钢制托盘，表面喷涂防腐、防火，额定均布负荷等级A级；桥架分双层，控制电缆放下层，动力电缆放上层；电缆桁架具有可靠的电气连接并接地；对于震荡的场合，与固定装置连接处设立减震线圈；电缆填充率符合相关标准规范的规定。
8.6防雷及接地
本工程防雷采用避雷针或其它金属结构作为闪接器，每根引下线的冲击接地电阻不宜大于30Ω，防直击雷接地宜和防感应雷、防静电，保护和工作接地共用接地系统，该接地系统和全厂接地网相接。装置内和建筑物内要进行总等电位连接和局部等电位连接；每个单元均有自己的接地网，接地网间用接地干线连成一个整体。接地干线采用镀锌扁钢，其截面不小于100mm，接地极采用镀锌角钢，厚度为4mm，装置内正常不带电的金属外壳与接地装置连接，仪表专业接地根据其专业规定拟定。所有接地应能接至岛内与整个电厂相连的电气接地网上。
8.7照明
新建各工艺系统设施工作照明电源均就近低压配电柜取得，室外设备采用防尘防爆工厂灯。
九、土建
土建工程其内容为：
(1)除尘器基础；
(2)引风机基础；
(3)控制房基础；
(4)烟囱基础；
本工程所有土建部分由业主负责。
十、调试、试运营、培训
扬州XX环保成套设备有限公司的服务范围是指其现场进行的工作和对业主方的运营、维护和管理人员进行必要的技术培训。
扬州XX环保成套设备有限公司提供完整的除尘装置调试方案，涉及分部调试和整体调试的具体文献，并进行调试工作、确认调试结果，并派人参与由业主方组织进行的性能验收实验（费用业主承担）。
扬州XX环保成套设备有限公司负责解决除尘装置在投入商业运营前的试运期间发现的问题，保证除尘装置达成设计性能。
十一、公共卫生与安全
除尘系统设计遵循《工业公司设计卫生标准》等有关法规。各专业在设计过程中均考虑设备及操作人员安全健康，保证安全生产和良好的操作环境。
11.1公共卫生
本项目为环保工程，该设施可以长期有效的发挥作用，给公司带来长期效益。
11.2安全措施
⑴系统操作维护部分均设有楼梯、平台及安全防护拦杆；
⑵运转设备的暴露部位设有防护罩；
⑶所有电气设备均可靠接地；
⑷控制柜等布置均有足够安全检修距离；
（5）控制室内配备消防灭火设施。
十二、投资概算表
（单位：元）
序号
名称
型号和规格
数量
单价
总价
备注
1
设备本体
PPCS64-7
1套
158000
158000

2
滤袋
Φ130×2450
448条
35
15680
覆膜
3
框架
Φ125×2400
448根
38
17024
镀锌
4
电磁脉冲阀
2 1/2″
7只
418
2926

5
离线阀
Ф100
7只
1000
7000

6
螺旋输送机
315×6530
1台
8500
8500
2.2 kw
7
储气罐
V=0.6m³
1台
2800
2800

8
风机
4-73No9D
1台
12650
12650
30 kw
9
空压机
HW15007
1台
9500
9500
11kw
10
电缆及桥架

1套
4500
4500

11
电控柜
PLC控制
1台
15000
15000

12
集尘罩

4套
4600
18400

13
管道

1套
16300
16300

14
烟囱
Φ600×15000
1根
12309
12309

15
辅助材料

3500

16
脚手

1500

17
运费

5000

18
安装及吊装费

15000

19
税收
8%
26047
总价
叁拾伍万贰仟陆佰零肆元整
351636元

备注：以上价格不含土建费用，所有土建需方自理。电源部分由需方接至控制柜。
十三、付款方式
协议生效后付40%款，发货前经需方验收后再付总额的40%， 安装调试结束后付到总价的95%，余款5%作为质保金，保质期后一个月内付清。
十四、交货期
协议生效预付款到帐后，设备25天到达安装现场，15天安装完毕，3天调试完毕可交付使用。
十五、质量保证及售后服务
(1)我方保证设计、制造、供货设备的对的性、完整性、可靠性和技术先进性，保证货品是全新的、未用过的、并采用优质材料和一流工艺制作，且在各方面符合协议规定的质量、规格和性能规定；
(2)我方在产品设计、生产、服务和销售过程中严格执行ISO9001质量管理体系,以用户的需求为目的，以用户满意为追求；
(3)我方将严格按相关的技术和安全标准进行设计，本工程在施工和运营过程由我方因素导致的安全问题由我方负责；
(4)我方保证在约定的时间内完毕设计、制造、供货及安装调试；
(5)我方为用户制定切实可行的操作规程和使用指南；
(6)我公司负责设备操作的相关培训，保证用户员工对的、安全操作系统；
(7)帮助用户解决除尘方面的技术问题，并为其进行技术指导和技术征询；
(8)质保期为半年，质保期从该设备的验收合格的签字日开始计算，一年后跟踪服务；
(9)长期为用户提供及时、迅速、优质的服务。产品使用中出现问题时，公司保证四小时内做出响应；
(10)在设备保修期内如设备损坏，当天派员及时解决，同时承担商品配件及人员的相关费用；
(11)质保期外出现问题时，我方2天内派员到达现场，维修并适当收取相关成本费。
十六、其他
业主提供电焊、气割等辅助工具，提供安装工人的食宿，进线电源（接至控制柜）。
十七、业绩

以上为部分业绩
