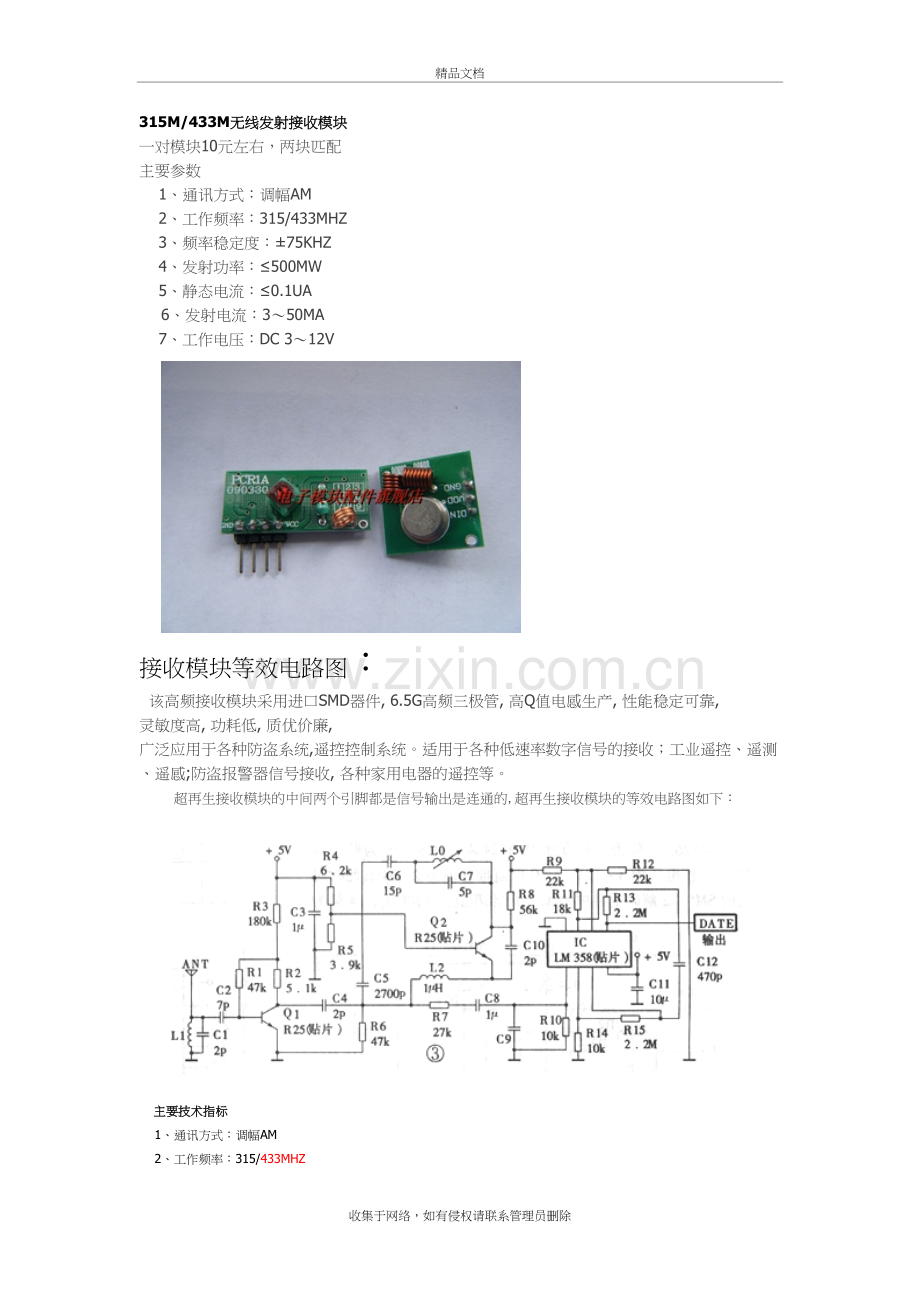

315M433M无线发射接收模块精品文档315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：75KHZ4、发射功率：500MW5、静态电流：0.1UA6、发射电流：350MA7、工作电压：DC 312V接收模块等效电路图： 该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。 超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：200KHZ4、接收灵敏度：105dbm5、静态电流：3mA(DC5V) 6、工作电流：5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm 模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为105dbm，接收天线最好为2530厘米的导线，最好能竖立起来。接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在2585度之间变化时，频飘仅为3ppm/度。特别适合多发一收无线遥控及数据传输系统。声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。DF数据模块具有较宽的工作电压范围312V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。当发射电压为3V时，空旷地传输距离约2050米，发射功率较小，当电压5V时约100200米，当电压9V时约300500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700800米，发射功率约500毫瓦。当电压大于l2V时功耗增大，有效发射功率不再明显提高。这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。天线最好选用23厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的20甚至更少，这点需要在开发时注意考虑。DF数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与DF发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则DF发射模块将不能正常工作。数据电平应接近DF数据模块的实际工作电压，以获得较高的调制效果。DF发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。DF模块的传输距离与调制信号頻率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。收集于网络，如有侵权请联系管理员删除
