压力表工作原理及结构

精品文档
压力表工作原理及结构

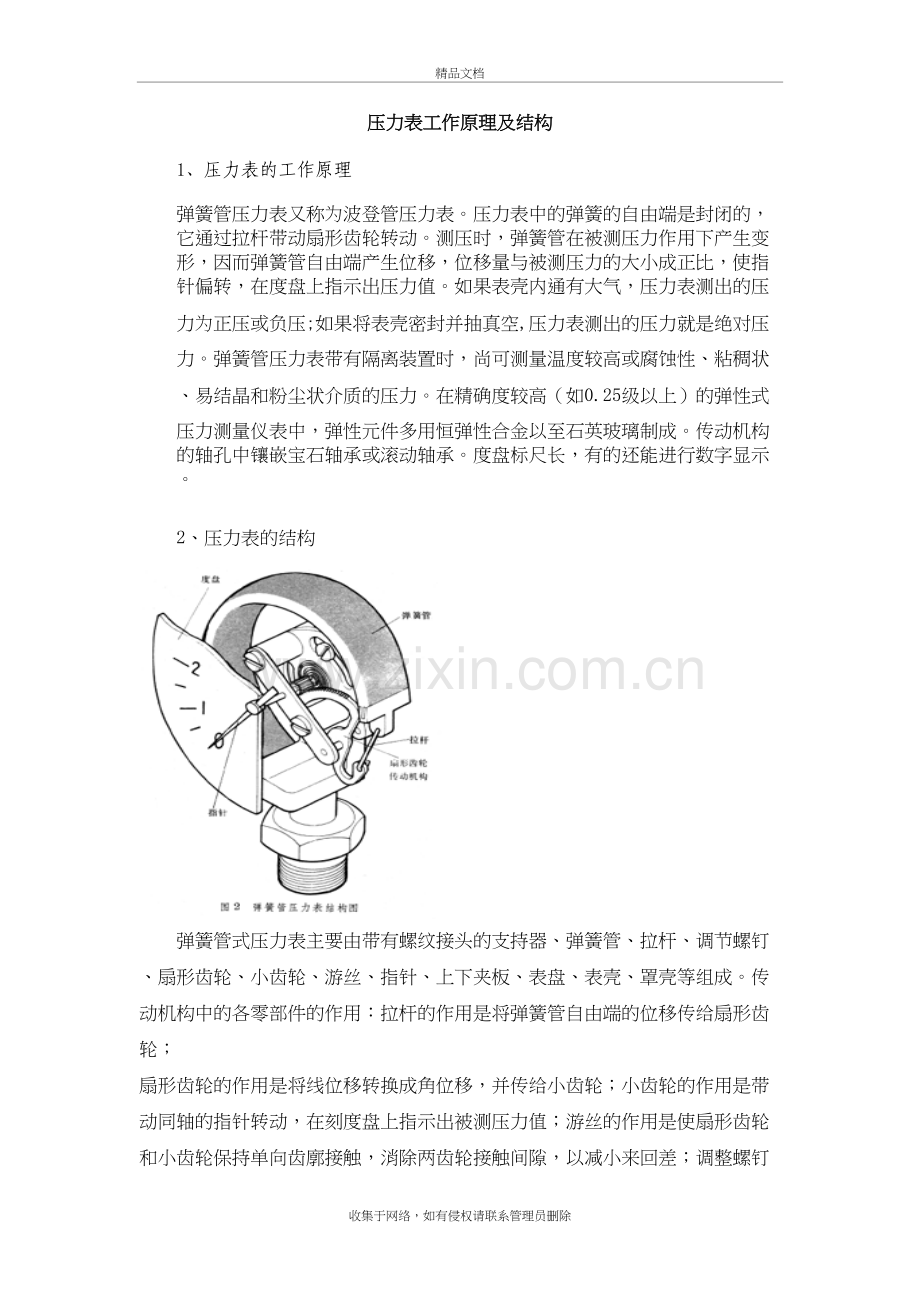

1、 压力表的工作原理
弹簧管压力表又称为波登管压力表。压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。弹簧管压力表带有隔离装置时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。在精确度较高（如0.25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。传动机构的轴孔中镶嵌宝石轴承或滚动轴承。度盘标尺长，有的还能进行数字显示。
2、压力表的结构

弹簧管式压力表主要由带有螺纹接头的支持器、弹簧管、拉杆、调节螺钉、扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、罩壳等组成。传动机构中的各零部件的作用：拉杆的作用是将弹簧管自由端的位移传给扇形齿轮； 扇形齿轮的作用是将线位移转换成角位移，并传给小齿轮；小齿轮的作用是带动同轴的指针转动，在刻度盘上指示出被测压力值；游丝的作用是使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮接触间隙，以减小来回差；调整螺钉即改变调整螺钉的位置，用以改变扇形齿轮短臂的长度，达到改变传动比的目的；上下夹板即用以将上述部件固定在一起，组成一套传动机构。
3、技术要求：
3.1压力表的部件应装配牢固，不得有影响计量性能的 锈蚀、裂纹、孔洞等缺陷。
3.2测量气体的压力表背面应有安全孔，孔上需有防尘装置。
3.3压力表的指针应伸入所有的分度线内，其指针指示宽度不小于最小分度PT的1/5，指针与平面距离应在1-3mm范围内，外径200mm以上的仪表其指针与分度盘平面距离在2-4mm范围内。
3.4压力表的封印装置在不损坏封印情况下，应不能触到内部机件。
3.5压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压检定后，其指针指示应定在零值上。
3.6压力表的准确度等级和最大允许误差应符合下表中规定：
3.7压力表的回程误差不应超过最大允许基本误差的绝对值。
3.8压力表在轻敲表壳后，其指针示值变动量不得超过最大允许基本误差绝对值的1/2。
3.9压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。
