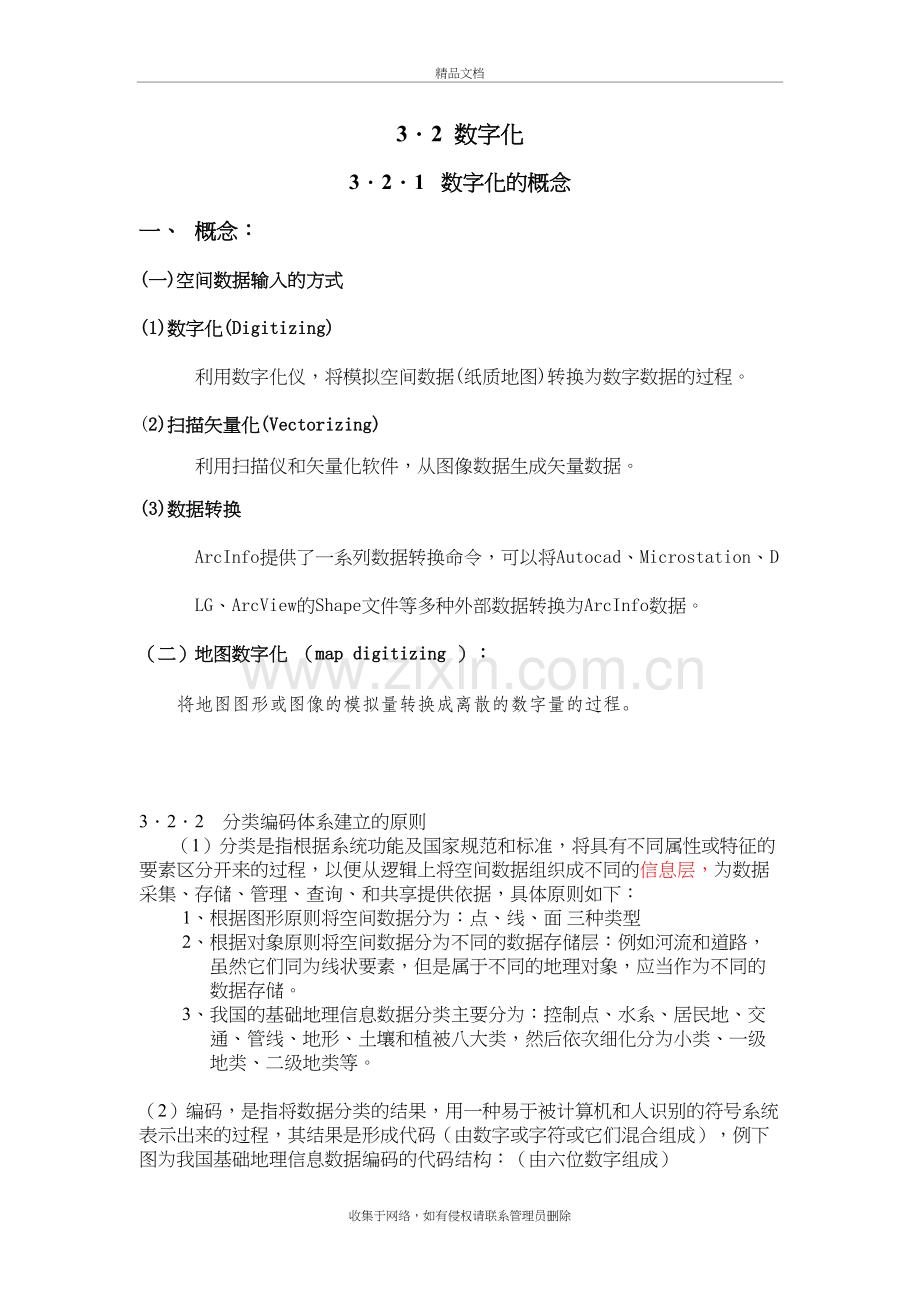

3．2 数字化
3．2．1 数字化的概念
一、 概念：
(一)空间数据输入的方式
(1)数字化(Digitizing)
利用数字化仪，将模拟空间数据(纸质地图)转换为数字数据的过程。
(2)扫描矢量化(Vectorizing)
利用扫描仪和矢量化软件，从图像数据生成矢量数据。
(3)数据转换
ArcInfo提供了一系列数据转换命令，可以将Autocad、Microstation、DLG、ArcView的Shape文件等多种外部数据转换为ArcInfo数据。
（二）地图数字化 （map digitizing ）：
将地图图形或图像的模拟量转换成离散的数字量的过程。

3．2．2 分类编码体系建立的原则
（1）分类是指根据系统功能及国家规范和标准，将具有不同属性或特征的要素区分开来的过程，以便从逻辑上将空间数据组织成不同的信息层，为数据采集、存储、管理、查询、和共享提供依据，具体原则如下：
1、 根据图形原则将空间数据分为：点、线、面 三种类型
2、 根据对象原则将空间数据分为不同的数据存储层：例如河流和道路，虽然它们同为线状要素，但是属于不同的地理对象，应当作为不同的数据存储。
3、 我国的基础地理信息数据分类主要分为：控制点、水系、居民地、交通、管线、地形、土壤和植被八大类，然后依次细化分为小类、一级地类、二级地类等。
（2）编码，是指将数据分类的结果，用一种易于被计算机和人识别的符号系统表示出来的过程，其结果是形成代码（由数字或字符或它们混合组成），例下图为我国基础地理信息数据编码的代码结构：（由六位数字组成）
* * * * * *
大类码 小类码 一级代码 二级代码 识别码 （由用户自行定义，供扩充使用）

3．2．3 R2V下的数字化
R2V for Windows是一个可把Raster(栅格/影像)資料转换成Vestor(向量)图的软件系統。 R2V在Windows环境下，結合了智慧型自动数位化技术及简易的图形使用者界面选择，提供栅格/影像自动转换向量的功能。可以处理许多种型式的影像档，是一个强力且富有弹性，且能使用扫描影像当作背景的编辑工具。也因为它的富有弹性及高精确性，所以非常适合各种应用如GIS，制图，CAD等的地理资料提取工具。

下面将详细介绍在R2V下如何实现数字化（以英文版为例）
步骤：
（1） 打开r2v，浏览其用户界面；
（2） 点击file—open image or project,打开你所想矢量化的扫描图象；f2键有放大浏览功能，f3键缩小图象浏览；
（3） 若是彩色图，对其做二值化处理：点击image――conversion――24bit RGB－grayscale
（4） 设定閥值:点击image――set image threshold，在设定过程中，观察图象变化，将其设定在合适的数值，一般设为190；
（5） 点击line editor即图标 ，当鼠标变为“十”形的地方点击鼠标右键，点击set smoothing，设定线段光滑閥值，一般为0.01；
（6） 点击control point editor即图标 ，设定4个有明显坐标的控制点（如经纬网的交叉点），并记录之(在ArcInfo中做坐标转换时要用到)；
（7） 设置图层，点击，使线编辑不可用，这时候 变为可用，点击，将弹出对话框如下：

在add layer栏输入你需要的层名，并将要矢量化的图层设为当前状态层，并off前面工作的层，点击OK，这时会在中显示当前可编辑图层的名字；
其中： 删除图层
设置当前图层
图层打开或关闭
设置图层颜色
设置图层中线的类型

（8） 点击line editor，开始矢量化：点击set value或图标，设定id值，并记录之(也可在全部矢量化后批处理：右键Label Contours)；尋找起结点，点击鼠标左键，并开始用左键引导追踪矢量化的线段，终结点用2键确定；
（9） 若碰到图形过于模糊，不适于自动追踪，可点击右键取消auto tracing，将其编辑状态设为非自动追踪；
（10） 若有多边形地物，需设定其label point并赋值：点击add point或图标并设定id值，利用左键将point加于多边形内部；
（11） 在矢量化过程中可以执行一些编辑功能：如增加结点（add node）、删除结点(delete node) 、移动结点(move node) 、连接结点(snap node) 、分割线段(split line) 、连接线段(join line) 、闭合线段(close line) 或在编辑最后闭合处点C键、复制线段(copy line) 、移动线段(move line) 、删除线段(delete line) 、删除全部线段(delete all line) ,高亮显示：右键Highlight line等；各种功能在快捷工具条、右键、菜单下都均有显示；
（12） 若需输入另一图层，点击define layer，在add layer栏输入你的层名，并将其设为当前状态层，并off前面工作的层；
（13） 暂停矢量化时，保存project：File---Save projict；
（14） 在vector中做镜像处理：点击vector下的adjust orientation，点击flip vertical并确定；
（15） 输出矢量化图层：点击file下的export vector，将文件保存于你希望的位置，文件后缀为.ARC，可以为多种GIS软件识别或转换。

3．2．4 ARCINFO下的数字化（简述）
一、 将底图到入ARCINFO
1、 启动ARCGIS的ARCTOOLS，出现下图：

之后选中EDIT TOOLS——OK，出现菜单如下：

2 点击菜单中的Dosplay------Back env Image… ,出现Image Environment对话框,如下

在Add image中点击右键，弹出另一对话框（如下），用于选择底图

3 Select an Image 对话框里选择要打开的图的类型，并找到该图（如下图），再点击OK即可。
1.

4 此时Select an Image 对话框 关闭，又回到Image Environment对话框，刚才选种的图在Available images 下显示，

之后：

点击Apply后，即将底图打开（如下图），再点击cancel关闭Image Environment对话框。

b) 定TIC（控制点）
（一） 原则： 1 、均匀分布在图层中，不要太靠边，要形成一个矩形
2 、顺时针来选（一般从左上角开始）
3 、一定要准确
4 、每选一点都要将其坐标记录下来
5 、选定点必须add tic to list,保证其进入到tic list 中，以便Arcinfo 认可
（二）步骤：
1 Edit Tools------File ------coverage new(打开新的图层，即存放TIC点的图层，要自己命名) 打开New Coverage对话框,并命名、在Feature to create中选中要创建的特征类型，如下：

2 之后 电击，弹出Add Tics对话框：

在Tic –ID X-location Y-location 中按照TIC点选定原则选择好最少四个点，change 和delete 命令按钮用于改变或删除不满意的TIC点， 之后OK返回New Coverage对话框，再OK进入具体数字化界面：

c) ARCINFO下数字化的步骤：
1 Edit Tools------Edit-------change edit teature,进入如下对话框，选择当前可编辑类型

2 在如下对话框中选中各种工具进行各种点和线的编辑，具体工作过程和结果将会在DOS窗口中显示。

3 将数字化好的数据保存：File-----Save or Save as,默认保存在WorkSpace 中。
