带电粒子在复合场中的运动及应用实例

精品文档

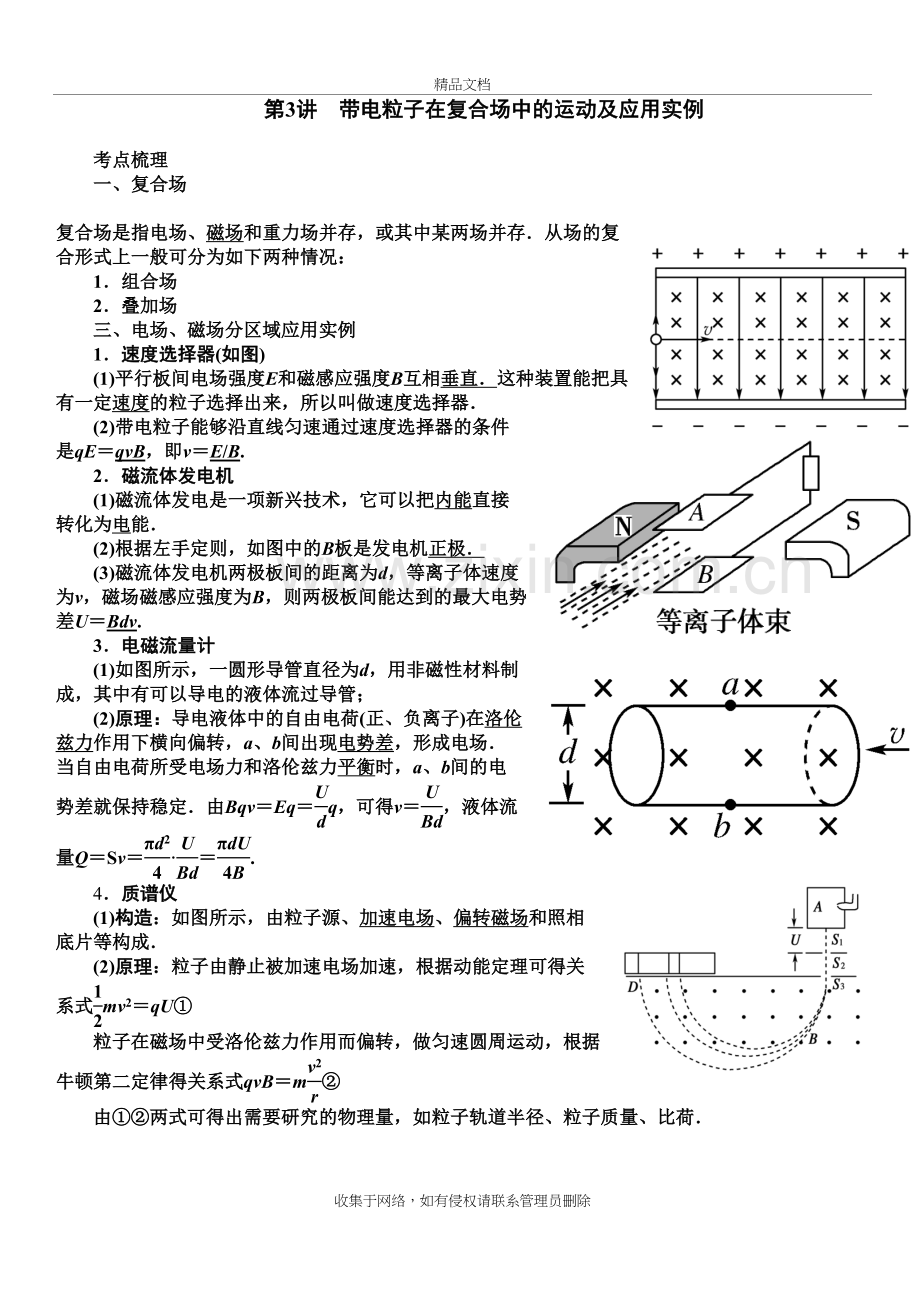

第3讲　带电粒子在复合场中的运动及应用实例

考点梳理
一、复合场
　复合场是指电场、磁场和重力场并存，或其中某两场并存．从场的复合形式上一般可分为如下两种情况：
1．组合场
2．叠加场
三、电场、磁场分区域应用实例
1．速度选择器(如图)
(1)平行板间电场强度E和磁感应强度B互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．
(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE＝qvB，即v＝E/B.
2．磁流体发电机
(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．
(2)根据左手定则，如图中的B板是发电机正极．
(3)磁流体发电机两极板间的距离为d，等离子体速度为v，磁场磁感应强度为B，则两极板间能达到的最大电势差U＝Bdv.
3．电磁流量计
(1)如图所示，一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体流过导管；
(2)原理：导电液体中的自由电荷(正、负离子)在洛伦兹力作用下横向偏转，a、b间出现电势差，形成电场．当自由电荷所受电场力和洛伦兹力平衡时，a、b间的电势差就保持稳定．由Bqv＝Eq＝q，可得v＝，液体流量Q＝Sv＝·＝.
4．质谱仪
(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．
(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式mv2＝qU①
粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝m②
由①②两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．
r＝ ，m＝，＝.

2．回旋加速器
(1)构造：如图所示，D1、D2是半圆金属盒，D形盒的缝隙处接交流电源．D形盒处于匀强磁场中．
(2)原理
①在电场中加速：qU＝m(v－v)＝ΔEk.
②在磁场中旋转：qvB＝m，得R＝.
③回旋加速条件：高频电源的周期T电场与带电粒子在D形盒中运动的周期T回旋相同，即T电场＝T回旋＝.
④最大动能的计算：由R＝＝知，被加速粒子的最大动能为Ek＝，由此可知，在带电粒子质量、电荷量被确定的情况下，粒子所获得的最大动能只与回旋加速器的半径R和磁感应强度B有关，与加速电压无关．

能力提升
1.(2012·海南单科)如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板．若不计重力．下列四个物理量中哪一个改变时，粒子运动轨迹不会改变(　　)
A．粒子速度的大小
B．粒子所带的电荷量
C．电场强度
D．磁感应强度
2．1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙．下列说法正确的是(　　)
A．离子由加速器的中心附近进入加速器
B．离子由加速器的边缘进入加速器
C．离子从磁场中获得能量
D．离子从电场中获得能量
3.质量为m的带电小球在正交的匀强电场、匀强磁场中做匀速圆周运动，轨道平面在竖直平面内，电场方向竖直向下，磁场方向垂直圆周所在平面向里，如图所示，由此可知(　　)
A．小球带正电，沿顺时针方向运动
B．小球带负电，沿顺时针方向运动
C．小球带正电，沿逆时针方向运动
D．小球带负电，沿逆时针方向运动
4、.有一带电荷量为＋q、重为G的小球，从竖直的带电平行板上方h处自由落下，两极板间匀强磁场的磁感应强度为B，方向如图所示，则带电小球通过有电场和磁场的空间时(　　)
A．一定做曲线运动
B．不可能做曲线运动
C．有可能做匀速运动
D．有可能做匀加速直线运动
5(2013·南京模拟)如图所示，从S处发出的热电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转．设两极板间电场强度为E，磁感应强度为B，欲使电子沿直线从电场和磁场区域通过，只采取下列措施，其中可行的是(　　)
A．适当减小电场强度E
B．适当减小磁感应强度B
C．适当增大加速电场极板之间的距离
D．适当减小加速电压U
6、(2009·广东单科·11)如图9所示，表面粗糙的斜面固定于地面上，并处于方向垂直于纸面向外、磁感应强度为B的匀强磁场中．质量为m、带电荷量为＋Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是(　　)
A．滑块受到的摩擦力不变
B．滑块到达地面时的动能与B的大小无关
C．滑块受到的洛伦兹力方向垂直斜面向下
D．B很大时，滑块可能静止于斜面上
7、(2011·淄博调研)如下图所示，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电的小球(电荷量为＋q、质量为m)从电磁复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过的电磁复合场的是(　　)

8、如图8­4­9所示，一个质量m＝0.1 g，电荷量q＝4×10－4C带正电的小环，套在很长的绝缘直棒上，可以沿棒上下滑动。将棒置于正交的匀强电场和匀强磁场内，E＝10 N/C，B＝0.5 T。小环与棒之间的动摩擦因数μ＝0.2。求小环从静止沿棒竖直下落的最大加速度和最大速度。取g＝10 m/s2，小环电荷量不变。
