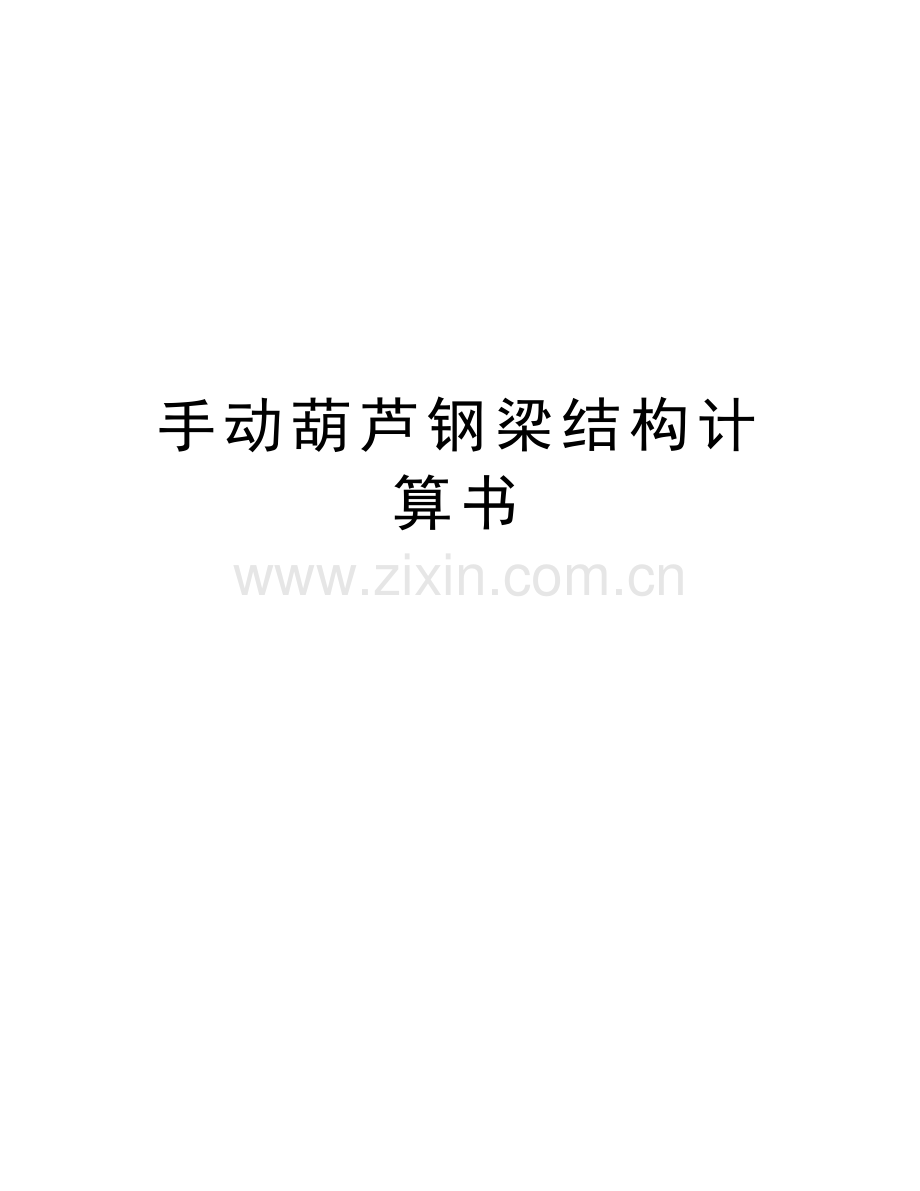

手动葫芦钢梁结构计算书

精品文档

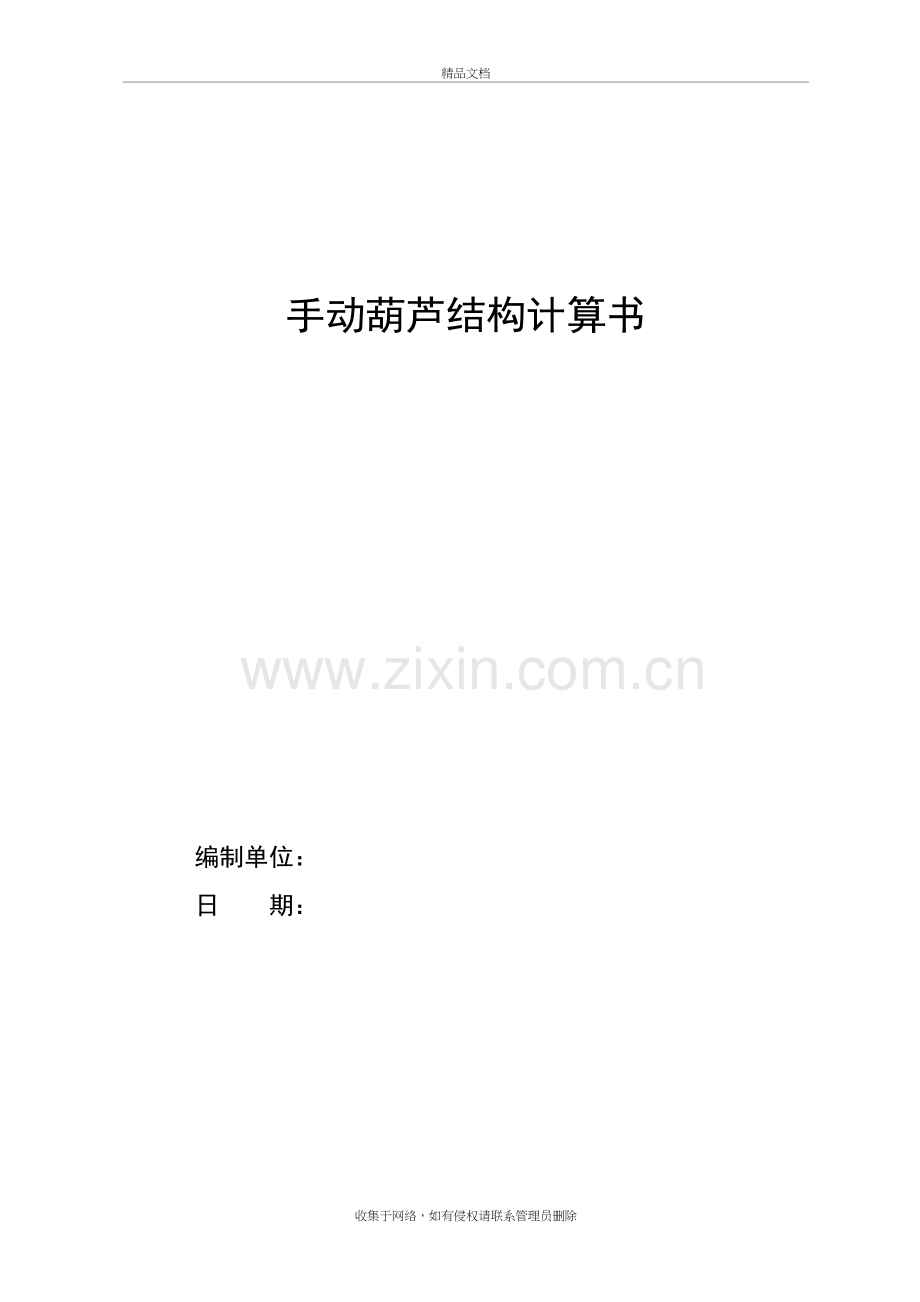

手动葫芦结构计算书

编制单位：
日 期：

一、设计资料
单个葫芦用2根Φ28钢丝绳绕过承重的钢管，钢管规格为Φ426*9,材质为Q235B。

手动葫芦吊装大样图
单个葫芦用2根Φ28钢丝绳绕过承重的钢管，钢管规格为Φ426*9。
板换机净重Q1=17.053T，手动葫芦和索具等吨Q2=0.5T，动载系数K1=1.1，
计算载荷Q=K1（Q1+Q2）=19.3083T,（为了计算方面Q=20T=200KN计算）。
二、受力分析
两个20吨手动葫芦交替作业，即每次作业只有一个葫芦受力，受力点如图。
1、1#葫芦受力分析。

弯矩图M和剪力图V：

Q=20t=200KN，l=4.025m，a=3.025m，b=1m
集中荷载20t=200KN，恒荷载分项系数1.2；
合计集中计算荷载为P=200*1.2=240KN。
2、2#葫芦受力分析。

弯矩图M和剪力图V：

Q=20t=200KN，l=4.025m，a=3.525m，b=0.5m
集中荷载20t=200KN，恒荷载分项系数1.2；
合计集中计算荷载为P=200*1.2=240KN。
三、受力验算
钢梁参数：Φ426*9钢管，Wx=1204cm3，A=117.84cm2，I=25646cm4
（1）强度校核：
1#葫芦承受最大弯矩为：
Mx=Pab/l=240*1000*3.025*1/4.025=180372N.m
1#葫芦最大剪切力为：
V = Pa/l =240*1000*3.025/4.025N=180372N
横梁承受的弯曲应力
σ1 = Mx / Wx =180372* 103 N·mm / （1204* 103 mm3）= 149.82 N/mm2
=149.82 MPa < [σ] = 215 MPa
横梁承受的剪切应力
τ1 = V / A= 180372N /（117.84* 102 mm2）=15.31N/mm2
=15.31 MPa < [τ] = 125 MPa

2#葫芦承受最大弯矩为：
Mx=Pab/l=240*1000*3.525*0.5/4.025=105093N.m
2#葫芦最大剪切力为：
V = Pa/l =240*1000*3.525/4.025N=210186N
横梁承受的弯曲应力
σ1 = Mx / Wx =105093* 103 N·mm / （1204* 103 mm3）=87.3 N/mm2
=87.3 MPa < [σ] = 215 MPa
横梁承受的剪切应力
τ1 = V / A=210186N /（117.84* 102 mm2）=17.84N/mm2
=17.84 MPa < [τ] = 125 MPa

（2）刚度校核：
1#葫芦最大挠度计算
ƒ= Pa2 b2/（3EIl）=240000N*30252 *10002mm4/（3*2.06*107 N/mm2*25646* 104 mm4*4025mm）=0.04mm
刚度ƒ/l=0.04/4025=1/100625 < [ƒ] =1/500，刚度满足要求
2#葫芦最大挠度计算
ƒ= Pa2 b2/（3EIl）=240000N*35252 *5002mm4/（3*2.06*107 N/mm2*25646* 104 mm4*4025mm）=0.012mm
刚度ƒ/l=0.012/4025=1/335416 < [ƒ] =1/500，刚度满足要求
综上所述，钢梁满足使用要求。

四、结论：
经以上计算分析，本项目结构钢梁满足使用要求。
