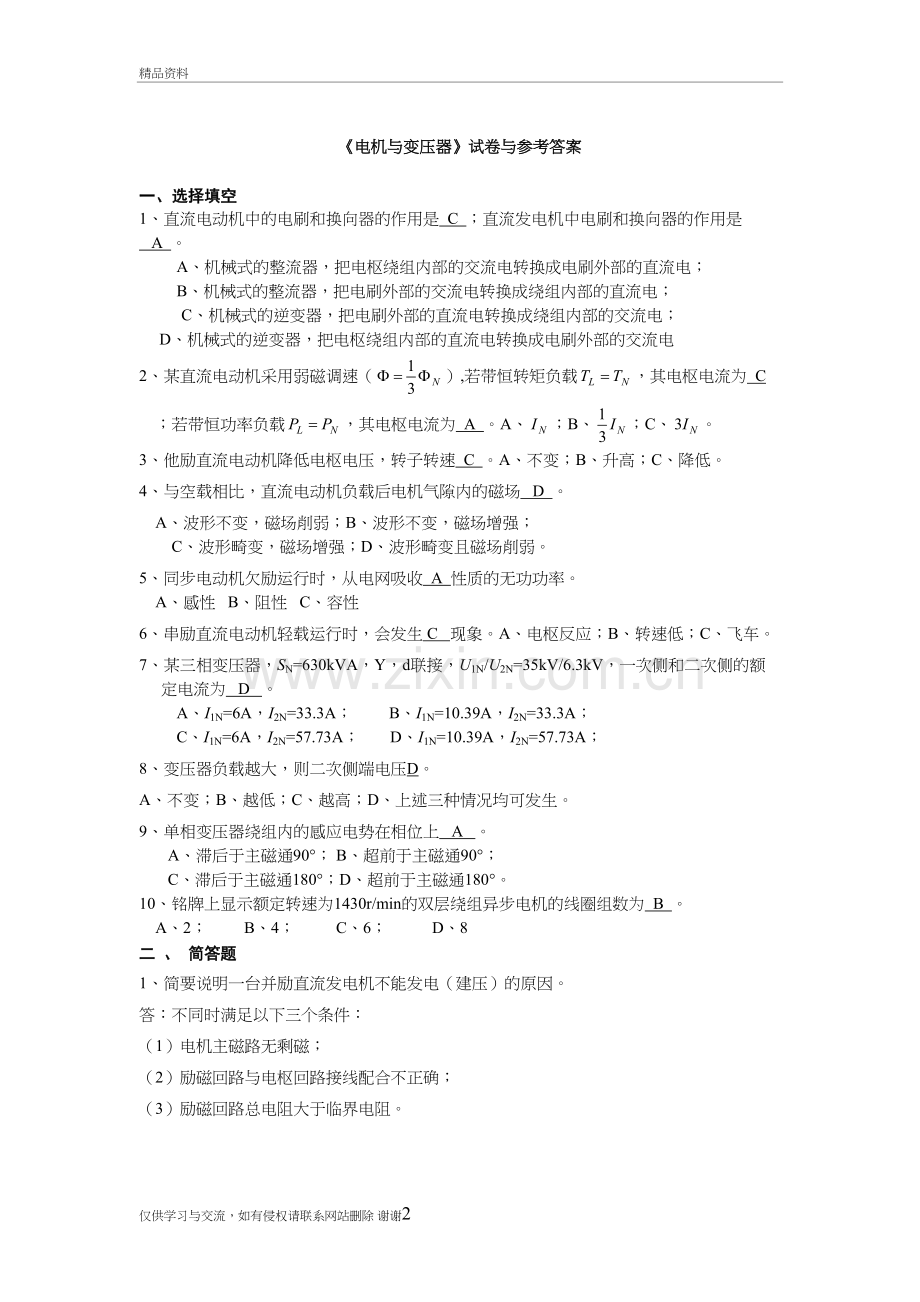

《电机与变压器》试卷与参考答案
一、选择填空
1、直流电动机中的电刷和换向器的作用是 C ；直流发电机中电刷和换向器的作用是
A 。
A、机械式的整流器，把电枢绕组内部的交流电转换成电刷外部的直流电；
B、机械式的整流器，把电刷外部的交流电转换成绕组内部的直流电；
C、机械式的逆变器，把电刷外部的直流电转换成绕组内部的交流电；
D、机械式的逆变器，把电枢绕组内部的直流电转换成电刷外部的交流电
2、某直流电动机采用弱磁调速（）,若带恒转矩负载，其电枢电流为 C ；若带恒功率负载，其电枢电流为 A 。A、；B、；C、。
3、他励直流电动机降低电枢电压，转子转速 C 。A、不变；B、升高；C、降低。
4、与空载相比，直流电动机负载后电机气隙内的磁场 D 。
A、波形不变，磁场削弱；B、波形不变，磁场增强；
C、波形畸变，磁场增强；D、波形畸变且磁场削弱。
5、同步电动机欠励运行时，从电网吸收 A 性质的无功功率。
A、感性 B、阻性 C、容性
6、串励直流电动机轻载运行时，会发生 C 现象。A、电枢反应；B、转速低；C、飞车。
7、某三相变压器，SN=630kVA，Y，d联接，U1N/U2N=35kV/6.3kV，一次侧和二次侧的额定电流为 D 。
A、I1N=6A，I2N=33.3A； B、I1N=10.39A，I2N=33.3A；
C、I1N=6A，I2N=57.73A； D、I1N=10.39A，I2N=57.73A；
8、变压器负载越大，则二次侧端电压D。
A、不变；B、越低；C、越高；D、上述三种情况均可发生。
9、单相变压器绕组内的感应电势在相位上 A 。
A、滞后于主磁通90°； B、超前于主磁通90°；
C、滞后于主磁通180°；D、超前于主磁通180°。
10、铭牌上显示额定转速为1430r/min的双层绕组异步电机的线圈组数为 B 。
A、2； B、4； C、6； D、8
二 、 简答题
1、简要说明一台并励直流发电机不能发电（建压）的原因。
答：不同时满足以下三个条件：
（1）电机主磁路无剩磁；
（2）励磁回路与电枢回路接线配合不正确；
（3）励磁回路总电阻大于临界电阻。
2、一台同步电动机并联在无穷大电网上，并拖动一定大小的负载运行，当调节直流励磁电流从小到大改变时，其电枢电流、功率因数角及功率角将如何变化？同步电动机将经过哪3种状态？
答：当调节直流励磁电流从小到大改变时，其电枢电流从某一较大值减小至最小值然后再逐渐增大；功率因数角由某一较大值（滞后）减小至0再逐渐增大（超前）；功率角由接近900逐渐减少至接近于零。
3、简述异步电机三相基波合成磁势的性质（脉振磁势还是旋转磁势？），其幅值、转速、转向、位置如何确定。
答：三相基波合成磁势为一旋转磁势，其幅值是单相脉振磁势1.5倍；
合成磁势的转速为即同步速，即；
三相基波合成磁势的幅值位置始终与电流为最大值时的相绕组轴线重合；
三相基波合成磁势的旋转方向取决于三相绕组中通以的三相电流的相序，改变电流相序则改变转向。
三 、 计算题：
1、已知他励直流电动机的额定数据为： 。忽略空载损耗，试求：
（1） 若电动机拖动位能性恒转矩负载，采用能耗制动使负载以800r/min的转速下放，求此时电枢回路需串联的电阻值，并绘出其机械特性；
（2） 若电动机拖动位能性恒转矩负载，采用转速反向的反接制动使负载以800r/min的转速下放，求此时电枢回路需串联的电阻值，并绘出其机械特性。
解：(1)
采用能耗制动使重物以800r/min下放，其机械特性见图1。

图1

1）能耗制动时：

将E点的数据代入上式，解得所串电阻为

2）采用转速反向的反接制动时（倒拉反接），其机械特性见图1。

将E点的数据代入上式，解得所串电阻为

2、（12分）某三相绕线式异步电动机的额定数据如下：,，，，，过载能力，定子绕组采用Y接。试求：
（1）电机的额定转差率和临界转差率；
（2）在转子回路串入预备级电阻起动，若要求串入预备级电阻后，电动机的起动转矩为额定转矩的0.4倍，求预备级电阻值；
解：
（1）由电机的额定转速可以推出，电机为8极电机，同步速为750r/min，所以额定负载时的转差率为

利用实用表达式
则
（2）串入预备电阻后，经过（0.4TN，0）点，求出临界转差率
利用实用表达式
则

3、画相量图判别图示三相变压器的联结组标号

解：三相变压器的联结组标号分别为Y,y4与Y,d7。
