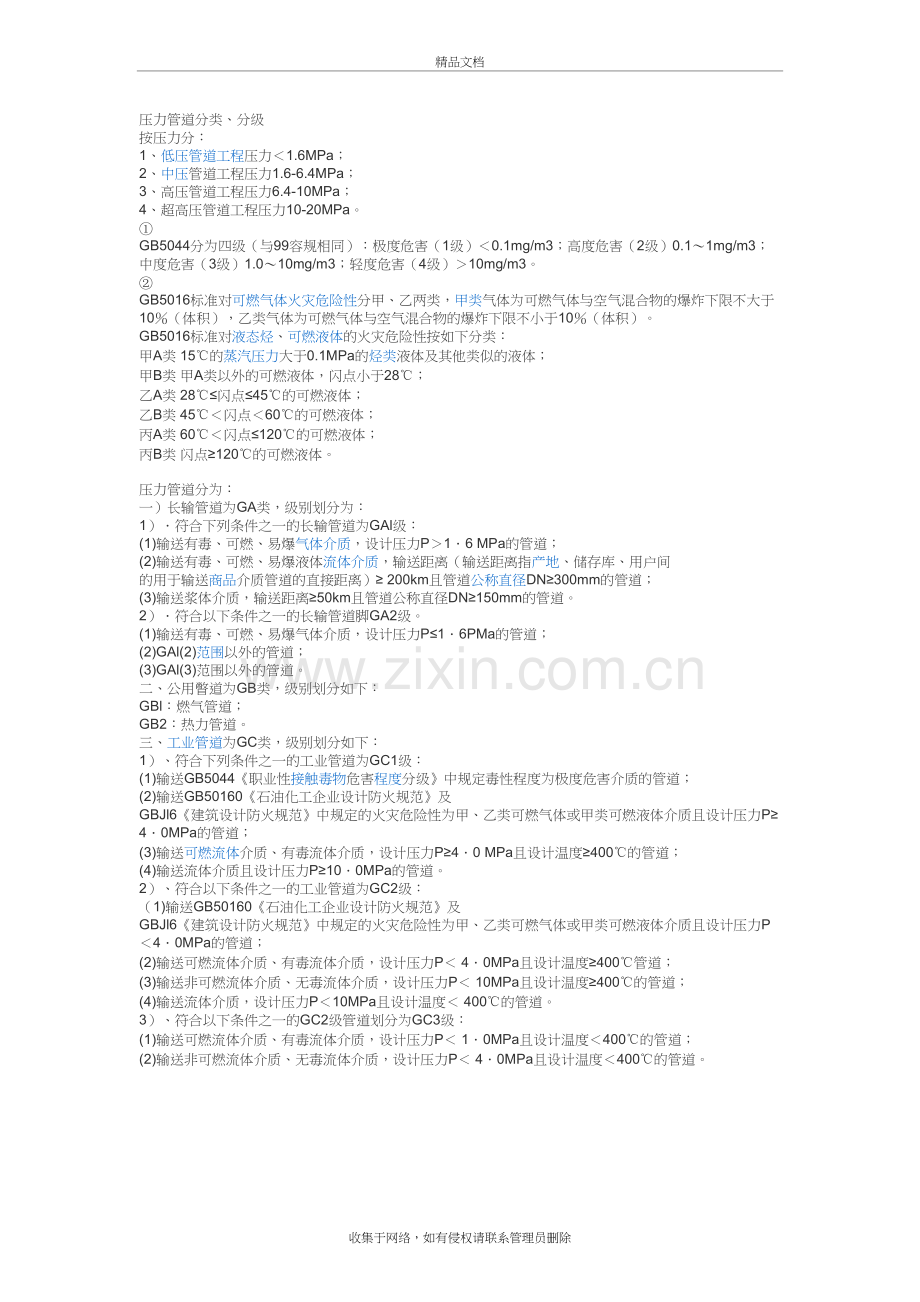

压力管道分类、分级
按压力分：
1、低压管道工程压力＜1.6MPa；
2、中压管道工程压力1.6-6.4MPa；
3、高压管道工程压力6.4-10MPa；
4、超高压管道工程压力10-20MPa。
① GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。
② GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。
GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：
甲A类 15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体；
甲B类 甲A类以外的可燃液体，闪点小于28℃；
乙A类 28℃≤闪点≤45℃的可燃液体；
乙B类 45℃＜闪点＜60℃的可燃液体；
丙A类 60℃＜闪点≤120℃的可燃液体；
丙B类 闪点≥120℃的可燃液体。

压力管道分为：
一）长输管道为GA类，级别划分为：
1）．符合下列条件之一的长输管道为GAl级：
(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；
(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间 的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；
(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。
2）．符合以下条件之一的长输管道脚GA2级。
(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；
(2)GAl(2)范围以外的管道；
(3)GAl(3)范围以外的管道。
二、公用瞥道为GB类，级别划分如下：
GBl：燃气管道；
GB2：热力管道。
三、工业管道为GC类，级别划分如下：
1）、符合下列条件之一的工业管道为GC1级：
(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；
(2)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；
(3)输送可燃流体介质、有毒流体介质，设计压力P≥4．0 MPa且设计温度≥400℃的管道；
(4)输送流体介质且设计压力P≥10．0MPa的管道。
2）、符合以下条件之一的工业管道为GC2级：
（1)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4．0MPa的管道；
(2)输送可燃流体介质、有毒流体介质，设计压力P＜ 4．0MPa且设计温度≥400℃管道；
(3)输送非可燃流体介质、无毒流体介质，设计压力P＜ 10MPa且设计温度≥400℃的管道； (4)输送流体介质，设计压力P＜10MPa且设计温度＜ 400℃的管道。
3）、符合以下条件之一的GC2级管道划分为GC3级：
(1)输送可燃流体介质、有毒流体介质，设计压力P＜ 1．0MPa且设计温度＜400℃的管道； (2)输送非可燃流体介质、无毒流体介质，设计压力P＜ 4．0MPa且设计温度＜400℃的管道。
