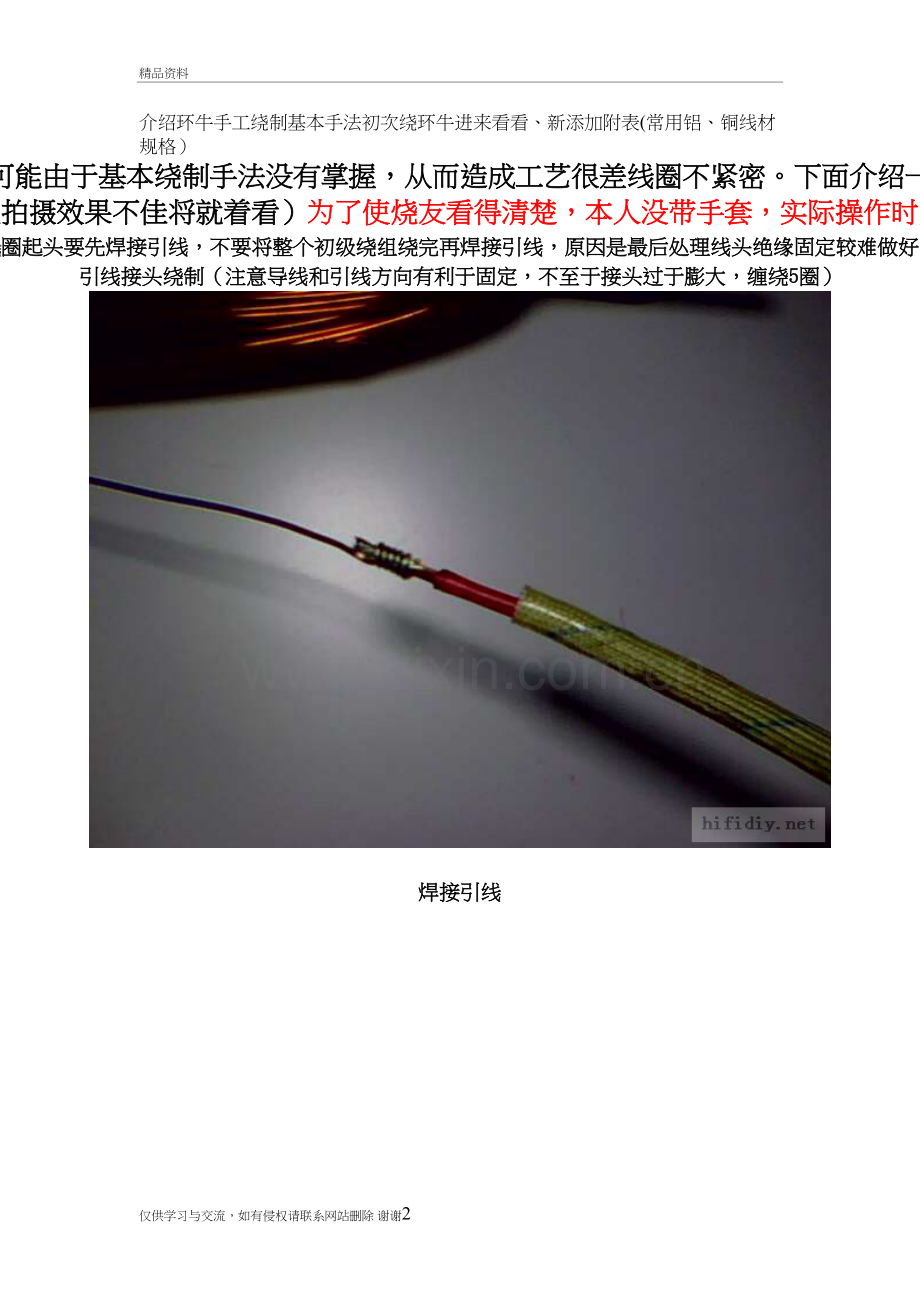

环牛手工绕制基本手法精品资料介绍环牛手工绕制基本手法初次绕环牛进来看看、新添加附表(常用铝、铜线材规格）看过许多初次绕环牛的烧友绕制线圈很乱而且不规整，我分析可能由于基本绕制手法没有掌握，从而造成工艺很差线圈不紧密。下面介绍一下我绕环牛线圈绕制基本手法，以供初次绕环牛的烧友作为参考，从而绕出工艺质量俱佳的环牛来。（片片是手机拍摄效果不佳将就着看）为了使烧友看得清楚，本人没带手套，实际操作时应该带手套，避免手上的盐分影响整体的电气性能。第一步：线圈接头 整个初级线圈起头要先焊接引线，不要将整个初级绕组绕完再焊接引线，原因是最后处理线头绝缘固定较难做好，应该借鉴EI牛的引线处理方法。引线接头绕制（注意导线和引线方向有利于固定，不至于接头过于膨大，缠绕5圈）下载 (20.19 KB)2009-7-30 10:18焊接引线下载 (27.47 KB)2009-7-30 10:18第二步：线圈起头：用青壳纸（白壳纸）包住引线下载 (36.25 KB)2009-7-30 10:18第三步：线圈绕制开始下载 (41.22 KB)2009-7-30 10:18用大拇指压住导线将线推入。次级大线号用手握住导线使线形成一个倒U子形状推入洞眼中，导线就可紧密的贴在内孔中而且平整，外圆就好处理啦！下载 (37.47 KB)2009-7-30 10:18在另一面将导线压住排其并拉出下载 (43.02 KB)2009-7-30 10:18将导线拉直手法不限下载 (39.69 KB)2009-7-30 10:18绕外圆attach935256/attach 下载 (37.79 KB)2009-7-30 10:18一只手压住线圈外圆，另一只手将梭子穿入孔洞内下载 (37.72 KB)2009-7-30 10:18再进行第二圈绕制 下载 (41.22 KB)2009-7-30 10:18以下圈数以此类推！绕制时随时将导线拉直摆其，线圈分段绕制距离要要均匀，预留间隙等于每组线组的宽度，第二层内圆边缘要垫一层绝缘因为边缘的应力大。绕组局部效果图下载 (31.78 KB)2009-7-30 10:18内圆效果局部下载 (50.92 KB)2009-7-30 10:18第一层绕完效果下载 (48.33 KB)2009-7-30 15:39第二层局部做法效果下载 (44.63 KB)2009-7-31 13:09第二层效果初级绕组每两层包绕一层绝缘下载 (58.04 KB)2009-7-31 14:19第三层 初级绕组层间绝缘选用玻璃丝带、白布带包绕一层，级间绝缘选用以上两种材料可以初级绕完毕后整体浸漆，级间绝缘选用聚酯膜等膜类材料就要每两层刷一遍绝缘漆，初级绕完后整体浸漆。下载 (45.71 KB)2009-8-1 14:15绕组收尾：将绝缘纸条压在最后十几圈下，整个线圈绕完再将焊好的引出线穿入并拉紧 。图（略）初级绕完并浸漆 下载 (49.02 KB)2009-8-2 05:33下载 (54.26 KB)2009-8-2 05:33绕次级因为暂时没有现成的图片照一张示意图展示一下，应该可以看明白绕制和初级相近，由于导线较粗可以直接用手攥住导线推入即可，对于较粗的导线来说此法很实用，绕出的效果很好内圆的导线紧密平齐，对于小功率变压器初级、次级手法相同。下载 (38.41 KB)2009-8-1 23:19线手套可以采用这种下载 (30.92 KB)2009-7-31 10:58附表：常用铝、铜线材规格表常用圆铝、铜线规格表.zip (3.24 KB) 下载次数: 3452009-8-1 20:49用铅丝做的简易梭子，实惠好使。简易梭子.jpg (23.45 KB) 下载次数:102009-7-30 10:38简易梭子特写.jpg (28.25 KB) 下载次数:52009-7-30 10:38仅供学习与交流，如有侵权请联系网站删除 谢谢23
