高中物理人教版选修3-2同步训练：模块检测.docx

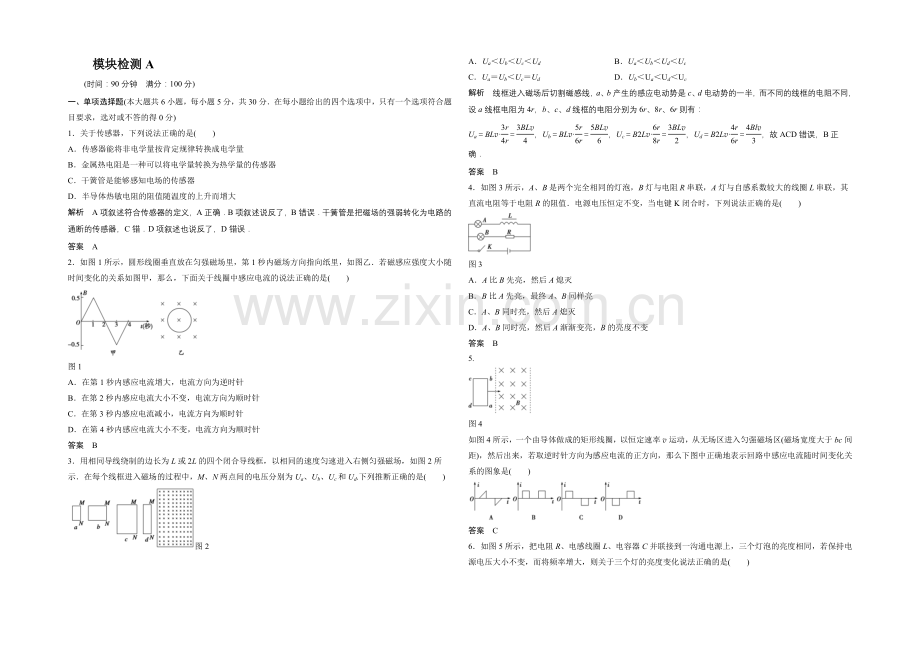

模块检测A(时间：90分钟满分：100分)一、单项选择题(本大题共6小题，每小题5分，共30分在每小题给出的四个选项中，只有一个选项符合题目要求，选对或不答的得0分)1关于传感器，下列说法正确的是()A传感器能将非电学量按肯定规律转换成电学量B金属热电阻是一种可以将电学量转换为热学量的传感器C干簧管是能够感知电场的传感器D半导体热敏电阻的阻值随温度的上升而增大解析A项叙述符合传感器的定义，A正确B项叙述说反了，B错误干簧管是把磁场的强弱转化为电路的通断的传感器，C错D项叙述也说反了，D错误答案A2如图1所示，圆形线圈垂直放在匀强磁场里，第1秒内磁场方向指向纸里，如图乙若磁感应强度大小随时间变化的关系如图甲，那么，下面关于线圈中感应电流的说法正确的是()图1A在第1秒内感应电流增大，电流方向为逆时针B在第2秒内感应电流大小不变，电流方向为顺时针C在第3秒内感应电流减小，电流方向为顺时针D在第4秒内感应电流大小不变，电流方向为顺时针答案B3用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图2所示在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列推断正确的是()图2AUaUbUcUdBUaUbUdUcCUaUbUcUd DUbUaUdUc解析线框进入磁场后切割磁感线，a、b产生的感应电动势是c、d电动势的一半，而不同的线框的电阻不同，设a线框电阻为4r，b、c、d线框的电阻分别为6r、8r、6r则有：UaBLv，UbBLv，UcB2Lv，UdB2Lv，故ACD错误，B正确答案B4如图3所示，A、B是两个完全相同的灯泡，B灯与电阻R串联，A灯与自感系数较大的线圈L串联，其直流电阻等于电阻R的阻值电源电压恒定不变，当电键K闭合时，下列说法正确的是()图3AA比B先亮，然后A熄灭BB比A先亮，最终A、B同样亮CA、B同时亮，然后A熄灭DA、B同时亮，然后A渐渐变亮，B的亮度不变答案B5.图4如图4所示，一个由导体做成的矩形线圈，以恒定速率v运动，从无场区进入匀强磁场区(磁场宽度大于bc间距)，然后出来，若取逆时针方向为感应电流的正方向，那么下图中正确地表示回路中感应电流随时间变化关系的图象是()答案C6如图5所示，把电阻R、电感线圈L、电容器C并联接到一沟通电源上，三个灯泡的亮度相同，若保持电源电压大小不变，而将频率增大，则关于三个灯的亮度变化说法正确的是()图5AA灯亮度不变，B灯变暗，C灯变亮BA灯亮度不变，B灯变亮，C灯变暗CA灯变暗，B灯亮度不变，C灯变亮DA灯变亮，B灯变暗，C灯亮度不变答案A二、多项选择题(本大题共4小题，每小题6分，共24分在每小题给出的四个选项中，有多个选项符合题目要求，全部选对得6分，选对但不全的得3分，有选错或不答的得0分)7在电能输送过程中，若输送的电功率肯定，则在输电线上损耗的功率()A随输电线电阻的增大而增大B和输送电压的平方成正比C和输送电压的平方成反比D和输电线上电流强度的平方成正比答案ACD8.图6如图6所示，半径为R的圆形线圈两端A、C接入一个平行板电容器，线圈放在随时间均匀变化的匀强磁场中，线圈所在平面与磁感线的方向垂直，要使电容器所带的电量增大，可实行的措施是()A电容器的两极板靠近些B增大磁感强度的变化率C增大线圈的面积D使线圈平面与磁场方向成60角答案ABC9一个按正弦规律变化的沟通电的图象如图7所示，依据图象可以知道()图7A该沟通电流的频率是0.02 HzB该沟通电流的有效值是14.14 AC该沟通电流的瞬时值表示式是i20sin 0.02t(A)D该沟通电流的周期是0.02 s答案BD10如图8所示，电路中的变压器为一抱负变压器，S为单刀双掷开关，P是滑动变阻器的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是()图8A保持P的位置不变，S由b切换到aB保持P的位置不变，S由a切换到bCS掷于b位置不动，P向上滑动DS掷于b位置不动，P向下滑动答案AC三、填空题(共2小题，每题5分，共10分)11(4分)两个电流随时间的变化关系如图9甲、乙所示，把它们通入相同的电阻中，则在1 s内两电阻消耗的电能之比WaWb_.图9答案1212(6分)如图10所示，先后以速度v1和v2(v12v2)，匀速地把同一线圈从同一位置拉出有界匀强磁场的过程中，在先后两种状况下：图10(1)线圈中的感应电流之比I1I2_.(2)线圈中产生的热量之比Q1Q2_.(3)拉力做功的功率之比P1P2_.答案(1)21(2)21(3)41四、计算题(共4小题，共36分并要求写出必要的演算过程和单位，只写出最终答案的不得分)13(8分)图11如图11所示，边长为L、匝数为n的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为Bkt.求：(1)线框中的电流强度为多大？(2)t时刻线框受的安培力多大？解析(1)线框中的电动势EnnSnL2k，电流为I(2)安培力为FBILktLt答案(1)(2)t14(8分)如图12所示某电厂要将电能输送到较远的用户，输送的总功率为9.8104 W，电厂输出电压仅350 V，为削减输送功率损失 ，先用一升压变压器将电压上升再输送，在输送途中，输电线路的总电阻为4 ，允许损失的功率为输送功率的5%，求用户所需电压为220 V时，升压、降压变压器的原、副线圈的匝数比各是多少？图12解析损失的电功率P9.81040.054900 W输电线上的电流I35 A输电线上的电压降UIR140 V输电电压U22800 V降压变压器的输入电压U3U2U2660 V升压变压器：降压变压器：答案181331115(10分)发电机转子是边长为0.2 m的正方形，线圈匝数为100匝，内阻8 ，初始位置如图13所示，以ad、bc中点连线为轴以600 r/min的转速在 T的匀强磁场中转动，灯泡电阻为24 ，则：图13(1)从图示位置开头计时，写出感应电动势的瞬时值方程；(2)灯泡的实际消耗功率为多大？解析(1)线圈运动的角速度20 rad/s，电动势最大值为EmnBS80 V瞬时值方程e80sin 20t(V)(2)电动势有效值E40 V，电流为I A A电阻消耗的功率PI2R75 W答案(1)e80 sin 20 t V(2)75 W16(10分)如图14所示，ef、gh为水平放置的足够长的平行光滑导轨，导轨间距为L1 m，导轨左端连接一个R3 的电阻，一根电阻为1 的金属棒cd垂直地放置导轨上，与导轨接触良好，导轨的电阻不计，整个装置放在磁感应强度为B2 T的匀强磁场中，磁场方向垂直于导轨平面对上现对金属棒施加4 N的水平向右的拉力F，使棒从静止开头向右运动，试解答以下问题：图14(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后，R上的发热功率为多大？解析(1)当金属棒速度最大时，拉力与安培力相等.F，vm4 m/s(2)回路中电流为I2 A，电阻上的发热功率为PI2R12 W答案(1)4 m/s(2)12 W模块检测B(时间：90分钟满分：100分)一、单项选择题(本大题共6小题，每小题5分，共30分在每小题给出的四个选项中，只有一个选项符合题目要求，选对或不答的得0分)1将一个闭合金属环用丝线悬于O点，如图1所示虚线左边有垂直于纸面对外的匀强磁场，而右边没有磁场下列的现象能够发生的是()图1A金属环的摇摆不会停下来，始终做等幅摇摆B金属环的摇摆幅度越来越小，小到某一数值后做等幅摇摆C金属环的摇摆会很快停下来D金属环最终一次向左摇摆时，最终停在平衡位置左侧某一点处解析此题考查电磁阻尼左边有匀强磁场，金属环在穿越磁场边界时(无论是进入还是穿出)，由于磁通量发生变化，环内肯定有感应电流产生依据楞次定律，感应电流将会阻碍相对运动，所以摇摆会很快停下来，这就是电磁阻尼现象若用能量守恒来解释：有电流产生，就肯定有机械能向电能转化，摆的机械能将不断减小摇摆就会很快停下来答案C2在图2中，L为电阻很小的线圈，G1和G2为内阻可不计、零点在表盘中心的电流计当开关K处于闭合状态时，两表的指针皆偏向右方那么，当开关K断开时，将消灭()图2AG1和G2的指针都马上回到零点BG1的指针马上回到零点，而G2的指针缓慢地回到零点CG1的指针缓慢地回到零点，而G2的指针先马上偏向左方，然后缓慢地回到零点DG1的指针先马上偏向左方，然后缓慢地回到零点，而G2的指针缓慢地回到零点解析K断开后，自感电流的方向与G1原电流方向相反，与G2原电流方向相同答案为D.答案D3如图3所示的电路中，电源电压u311sin(100t)V，A、B间接有“220 V，440 W”的电暖宝、“220 V,220 W”的抽油烟机、沟通电压表及保险丝，下列说法正确的是()图3A沟通电压表的示数为311 VB电路要正常工作，保险丝的额定电流不能小于3 AC电暖宝发热的功率是抽油烟机发热功率的2倍D抽油烟机1 min消耗的电能为1.32104 J解析本题考查欧姆定律和交变电流的规律，意在考查同学对欧姆定律和交变电流的理解由交变电压的表达式可知，交变电压的有效值U220 V，所以沟通电压表的示数为有效值220 V，A错误；电路正常工作时，通过保险丝的电流为I3 A3 A，B错误；电暖宝的功率是抽油烟机功率的2倍，但抽油烟机消耗的电能主要转化为机械能，产生的热量很少，电暖宝的热功率大于抽油烟机热功率的2倍，C错误；抽油烟机1 min消耗的电能为WP2t22060 J1.32104 J，D正确答案D4一台发电机的结构示意图如图4所示，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面外形M是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M中心的固定转轴匀速转动磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场若从图示位置开头计时电动势为正值，下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是()图4解析由于发电机内部相对两磁极为表面呈半圆柱面外形，磁极与铁芯之间的缝隙中形成方向沿半径的轴向磁场，所以距转轴距离相等的各点磁感应强度大小相等，依据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故A、B错误；当线圈转到竖直位置时，回路中感应电动势反向，所以C错误、D正确答案D5钳形电流表的外形和结构如图5(a)所示图(a)中电流表的读数为1.2 A图(b)中用同一电缆线绕了3匝，则()图5A这种电流表能测直流电流，图(b)的读数为2.4 AB这种电流表能测沟通电流，图(b)的读数为0.4 AC这种电流表能测沟通电流，图(b)的读数为3.6 AD这种电流表既能测直流电流，又能测沟通电流，图(b)的读数为3.6 A解析钳形表是依据电磁感应原理制成的，故只能用来测量沟通电流，对钳形表的初、次级满足，I2I1，钳形表在使用时，初级是串联在被测电路中的，故同一电缆线虽多绕了几匝，但电缆线中的电流I1保持不变，故当n1增加3倍时I23.6 A，C正确答案C6如图6所示，抱负变压器原、副线圈的匝数比为101，b是原线圈的中心抽头，电压表V和电流表A均为抱负电表，除滑动变阻器电阻R以外，其余电阻均不计，从某时刻开头在原线圈c、d两端加上交变电压，其瞬时值表达式为：u1220sin 100t(V)下列说法中正确的是()图6A当单刀双掷开关与a连接时，电压表的示数为22 VBt s时，c、d两点间的电压瞬时值为110 VC单刀双掷开关与a连接，滑动变阻器触头向上移动的过程中，电压表和电流表的示数均变小D当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小解析由，知U2U1，当单刀双掷开关与a连接时，U1220 V，n1n2101，解得：U222 V，A选项正确；对B选项：u1220sin 100t，所以u1220sin 100110(V)，B选项错误；对C选项：滑动变阻器触头向上移动时，其电阻R变大，由欧姆定律得：I2，I2变小，电流表示数变小，而电压表示数不变，由于它的示数U2是由U1和匝数比打算的，而这些量没有变化，因此C错误；对D选项：当单刀双掷开关由a扳向b时，匝数n1变小，匝数n2和输入电压U1不变，由U2U1，得U2变大，I2变大，因此电压表和电流表示数均变大本题正确答案为A.答案A二、多项选择题(本大题共4小题，每小题6分，共24分在每小题给出的四个选项中，有多个选项符合题目要求，全部选对得5分，选对但不全的得3分，有选错或不答的得0分)7目前中国南极考察队队员正在地球南极考察，设想考察队队员在地球南极四周水平面上驾驶一辆冰车向前行进时，由于地磁场作用，冰车两端会有电势差，设驾驶员左方电势为U1，右方电势为U2，则下列说法正确的是()A向着南极点行进时，U1比U2高B背着南极点行进时，U1比U2低C在水平冰面上转圈时，U1比U2高D无论怎样在水平冰面上行进，U1总是低于U2解析在南极四周，地磁场磁感线的方向都是向上的，向着南极点行进或者背着南极点行进时，冰车切割磁感线，由右手定则可知，驾驶员右方电势高于左方电势；不管冰车怎样在水平冰面上行进，依据右手定则可判定，驾驶员右方电势总是高于左方电势故B、D正确答案BD8电阻为1 的单匝矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图7所示，现把交变电流加在电阻为9 的电热丝上，下列推断正确的是()图7A线圈转动的角速度为100 rad/sB在00.005 s时间内，通过电阻的电荷量为 CC电热丝两端的电压为180 VD电热丝的发热功率为1 800 W解析由题图可知T0.02 s，100 rad/s，A错误在00.005 s内，由UmnBSw得BSWb，q C，B正确电热丝两端电压U.90 V，C错误电热丝的发热功率PI2RW1 800 W，D正确答案BD9传感器是把非电学量(如速度、温度、压力等)的变化转化成电学量变化的一种元件，在自动把握中有着相当广泛的应用，如图8所示，是一种测定液面高度的电容式传感器示意图，金属芯线与导电的液体形成一个电容器，从电容C的大小变化就能反映导电液面的升降状况，两者的关系是()图8AC增大表示h增大BC增大表示h减小CC减小表示h减小 DC减小表示h增大答案AC10如图9所示，一抱负自耦变压器线圈AB绕在一个圆环形的闭合铁芯上，输入端AB间加一正弦式沟通电压，在输出端BP间连接了抱负沟通电流表、灯泡和滑动变阻器，移动滑动触头P的位置，可转变副线圈的匝数，变阻器的滑动触头标记为Q，则()图9A只将Q向下移动时，灯泡的亮度变大B只将Q向下移动时，电流表的读数变小C只将P沿顺时针方向移动时，电流表的读数变大D只提高输入端的电压U时，电流表的读数变大解析将Q向下移动时，R阻值增大电路中电阻增大，电流减小，故B项正确；由于副线圈上电压不变，电灯两端的电压不变，功率不变，亮度不变，故A项错将P沿顺时针方向移动时副线圈匝数削减，电压减小，电流减小，故C项错提高输入端的电压时，副线圈上电压增大，电流增大，故D项正确答案BD三、填空题(每小题5分，共10分)11如图10所示，抱负变压器的初级线圈接在220 V的正弦沟通电源上，R10 ，次级线圈b、c间匝数为10匝，当把电键K由b掷向c时，通过R上的电流增加0.2 A，则通过变压器铁芯的最大磁通量变化率为_图10解析由U1/n1U2/n2U3/n3得U1/n1(U3U2)/(n3n2)可得U1/n10.2 V/匝，即每匝线圈若接一个伏特表其示数为0.2 V，所以结合法拉第电磁感应定律可知则通过变压器铁芯的最大磁通量变化率为 Wb/s.答案 Wb/s12如图11甲所示，调压器装置可视为抱负变压器，负载电路中R55 ，、为抱负电流表和电压表，若原线圈接入如图11乙所示的正弦交变电压，电压表的示数为110 V，则：图11电流表的示数为_A，的示数为_A，原线圈中电流的瞬时值表达式为：_.答案2 A1 Ai220sin(100t)A四、计算题(共4小题，共36分并要求写出必要的演算过程和单位，只写出最终答案的不得分)13(8分)在拆装某种大型电磁设备的过程中，需将设备内部的处于匀强磁场中的线圈先闭合，然后再提升直至离开磁场操作时通过手摇轮轴A和定滑轮O来提升线圈假设该线圈可简化为水平长为L，上下宽度为d的矩形线圈，其匝数为n，总质量为M，总电阻为R，如图12所示开头时线圈的上边缘与有界磁场的上边缘平齐若转动手摇轮轴A.在时间t内把线圈从图示位置匀速向上拉出磁场此过程中，流过线圈中每匝导线横截面的电量为q，求：图12(1)磁场的磁感应强度(2)在转动轮轴时，人至少需做多少功？(不考虑摩擦影响)解析(1)设磁场的磁感应强度为B，在匀速提升过程中线圈运动速度v线圈中感应电动势EnBLv产生的感应电流I流过导线横截面的电量qIt联立得B(2)匀速提拉过程中，要克服重力和安培力做功即WWGWB又WGMgdWBnBILd联立可得WMgd答案(1)(2)Mgd14(8分)如图13所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界已知线框的四个边的电阻值相等，均为R.求：图13(1)在ab边刚进入磁场区域时，线框内的电流大小(2)在ab边刚进入磁场区域时，ab边两端的电压(3)在线框被拉入磁场的整个过程中，线框产生的热量解析(1)ab边切割磁感线产生的电动势为EBLv所以通过线框的电流为I(2)ab边两端电压为路端电压UabI3R所以Uab(3)线框被拉入磁场的整个过程所用时间t线框中电流产生的热量QI24Rt答案(1)(2)(3)15(10分)图14甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L0.20 m，电阻R0.40 ，导轨上停放一质量m0.10 kg的金属杆ab，位于两导轨之间的金属杆的电阻r0.10 ，导轨的电阻可忽视不计整个装置处于磁感应强度B0.50 T的匀强磁场中，磁场方向竖直向下现用一水平外力F水平向右拉金属杆，使之由静止开头运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若抱负电压表的示数U随时间t变化的关系如图14乙所示从金属杆开头运动经t5.0 s时，求：图14(1)通过金属杆的感应电流的大小和方向；(2)金属杆的速度大小；(3)外力F的瞬时功率解析(1)由图象可知，t5.0 s时的U0.40 V此时电路中的电流(即通过金属杆的电流)I1.0 A用右手定则推断出，此时电流的方向为由b指向a(2)金属杆产生的感应电动势EI(Rr)0.50 V因EBLv，所以5.0 s时金属杆的速度大小v5.0 m/s(3)金属杆速度为v时，电压表的示数应为UBLv由图象可知，U与t成正比，由于R、r、B及L均为不变量，所以v与t成正比，即金属杆应沿水平方向向右做初速度为零的匀加速直线运动金属杆运动的加速度a1.0 m/s2依据牛顿其次定律，在5.0 s末时对金属杆有FBILma，解得F0.20 N此时F的瞬时功率PFv1.0 W答案(1)1.0 A ba(2)5.0 m/s(3)1.0 W16(10分)如图15所示为一个小型旋转电枢式沟通发电机的原理图，其矩形线圈的长度ab0.25 m，宽度bc0.20 m，共有n100匝，总电阻r1.0 ，可绕与磁场方向垂直的对称轴OO转动线圈处于磁感应强度B0.40 T的匀强磁场中，与线圈两端相连的金属滑环上接一个“3.0 V,1.8 W”的灯泡，当线圈以角速度匀速转动时，小灯泡消耗的功率恰好为1.8 W(不计转动轴与电刷的摩擦)图15(1)推导发电机线圈产生感应电动势的最大值的表达式EmnBS(其中S表示线圈的面积)；(2)求线圈转动的角速度；(3)线圈以上述角速度转动100周过程中发电机产生的电能解析(1)线圈平面与磁场方向平行时产生感应电动势最大，设ab边的线速度为v，该边产生的感应电动势为E1BLabv线圈的cd边产生的感应电动势为E2BLcdv线圈产生的总感应电动势为：Emn(E1E2)由于LabLcd，所以Em2nBLabv线速度vLbc，所以EmnBLabLbcnBS(其中SLabLbc表示线圈的面积)(2)设小灯泡正常发光时的电流为I，则I0.60 A设灯泡正常发光时的电阻为R，R5.0 依据闭合电路欧姆定律得：EI(Rr)3.6 V发电机感应电动势最大值为EmE，EmnBS解得1.8 rad/s2.5 rad/s(3)发电机产生的电能为QIEt，t100T100 s解得Q5.0102 J答案(1)见解析(2)2.5 rad/s(3)5.0102 J
