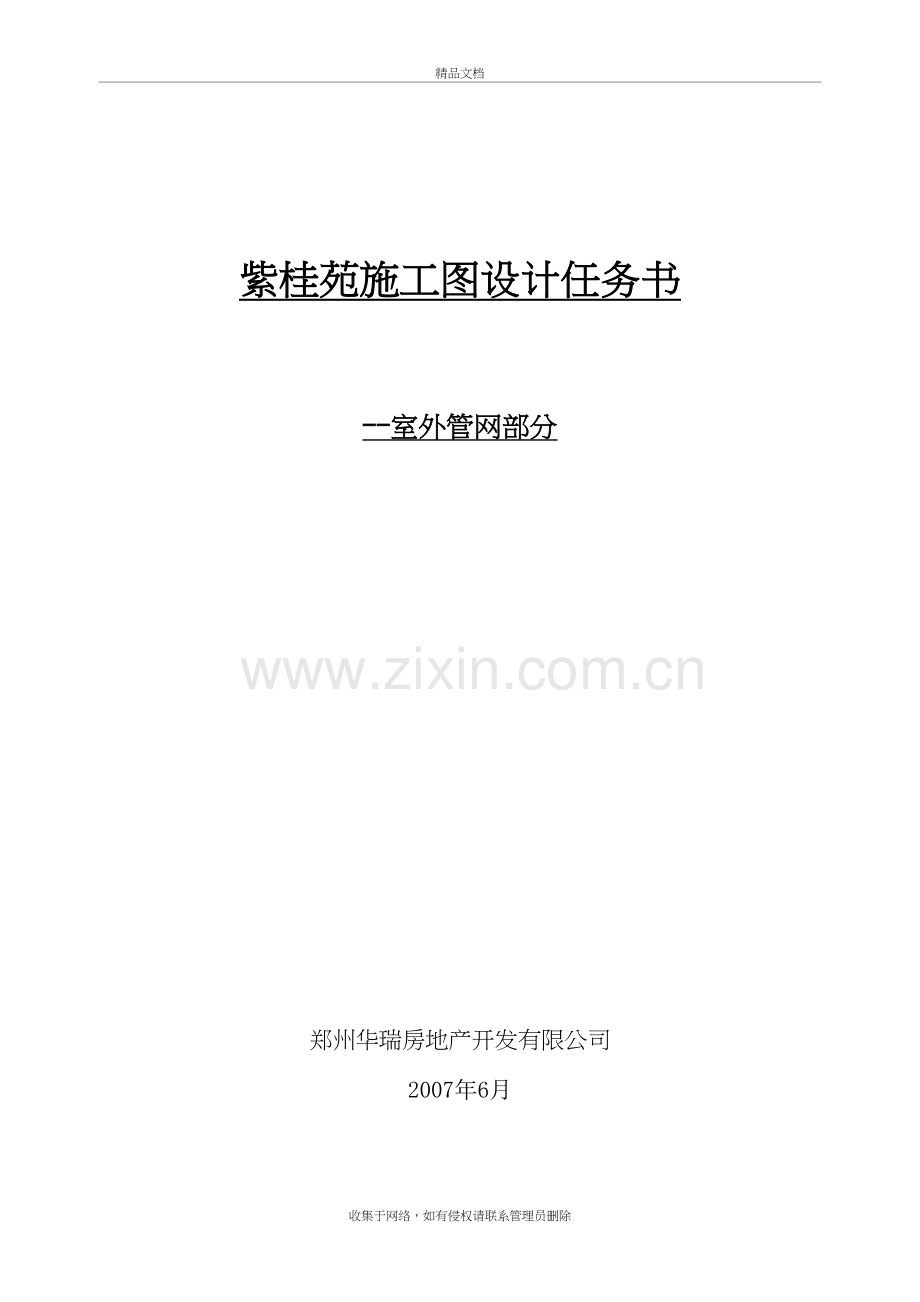

紫桂苑施工图设计任务书

--室外管网部分

郑州华瑞房地产开发有限公司
2007年6月

目 录

一、一般要求
二、设计内容及范围
三、设计时间
四、专业技术要求

紫桂苑室外管网施工图设计任务书
一、 一般要求：
1. 设计依据：甲方提供各单体设备专业施工图、总平面图、户型图；现地块周边市政管网图、道路标高图和场地竖向设计图；
2. 施工图设计应符合国家有关工程建设的政策和法令，符合国家现行的建筑工程建设标准、设计规范和制图标准，并应满足市政工程验收规范要求；
3. 设计理念：满足功能、经济适用；
4. 设计内容、深度应符合建筑工程、市政工程施工图设计文件编制内容和深度的有关规定；
5. 设计院必须提供室外管网的图纸、说明书、主要设备及材料清单；
6. 施工图开始出图前，应先将白图提供给甲方，经甲方确定后方可出图，各个专业施工图应单独出，但是必须经过会签，施工图出图前，应将各种管线的主要部位相互关系布置于一张图纸中，审核无误，没有出现错、漏、碰、缺现象后，经甲方认可方可出图；
7. 设计中如有重大技术问题请及时与甲方联系。
二、 设计内容及范围：
1. 给水：小区内低压供水及二次加压供水；
2. 排水、雨水：每栋楼、人防、会所、幼儿园的排水、雨水与市政排水、雨水相连；
3. 消防、喷淋：小区室外的消防、喷淋管道；
4. 热力：从热交换站到小区每栋楼热力管道的预留口处；
5. 弱电：电梯内部通话装置及小区内消防喷淋的信号线及生活水泵信号线所属的室外工程。
三、设计时间：
2007年6月25日 — 2007年7月10日
四、专业技术要求：
1. 给水：
（1）常压生活给水：
根据提供的市政管网给水接口的具体位置（详见图纸），按规范要求与实际需要设计室外给水系统，小区内给水井设置应在绿化带内；室外地上消火栓，按照规范规定设置。
（2）二次加压生活给水：
由市政管网给水接入到泵房生活水箱内，然后由生活加压水泵把水送到高层建筑的高压水箱内，再经稳压泵把水送到二次加压住户内。
（3） 主要材料及设备选型：
生活给水管管材采用球墨铸铁管材或PE管或PPR管；水箱采用玻璃钢或不锈钢。
2. 排水、雨水：
（1）排水系统雨水、污水单独排放，雨水系统采用外排。污水经化粪池处理后，排入市政污水管网；地下排水均由潜污泵提升后再排出；
（2） 主要材料及设备选型：排水管管材采用混凝土管材。
3. 消防、喷淋：
（1）常压消防给水
根据提供的市政管网给水接口的具体位置（详见图纸），按规范要求与实际需要设计室外消防系统，室外消火栓为地上式，按照规范规定设置。
（2）二次加压消防给水
由市政管网给水接入到消防水池内，然后由消防加压水泵把消防水经室外管网送到高层建筑的消火栓；由高层顶部的消防水箱再经稳压泵把消防水送到高层建筑的消火栓。
（3）喷淋给水
由市政管网给水接入到消防水池内，然后由喷淋加压水泵把水经室外管网送到高层建筑的喷淋管道。
（4）主要材料及设备选型：
消防、喷淋给水管管材采用热镀锌钢管；消防水箱采用玻璃钢或不锈钢。
4. 热力：
（1）从热交换站到小区每栋楼热力管道的预留口处；
（2）热力给水管网各主要分支处设阀门，各热力入口设阀门；
（3） 主要材料及设备选型：
热力管材采用热镀锌无缝钢管。
6. 其它：
（1）小区管网平面布置图线条清晰，层次分明，需注明管径；
（2）小区管网平面布置图中的闸门井、表井、检查井宜放在绿化带中，若放在路上应考虑重型井盖；
（3）管道尽量平行于道路和建筑物；
（4）尽量将管道设在人行道及绿化地带下，且少穿道路；
（5）小区管网形式采用直埋敷设或地沟敷设；
（6）小区室外管网管道尽量少交叉。

郑州华瑞房地产开发有限公司
二OO七年六月二十八日
