《计算机组装与维护》第8章教案

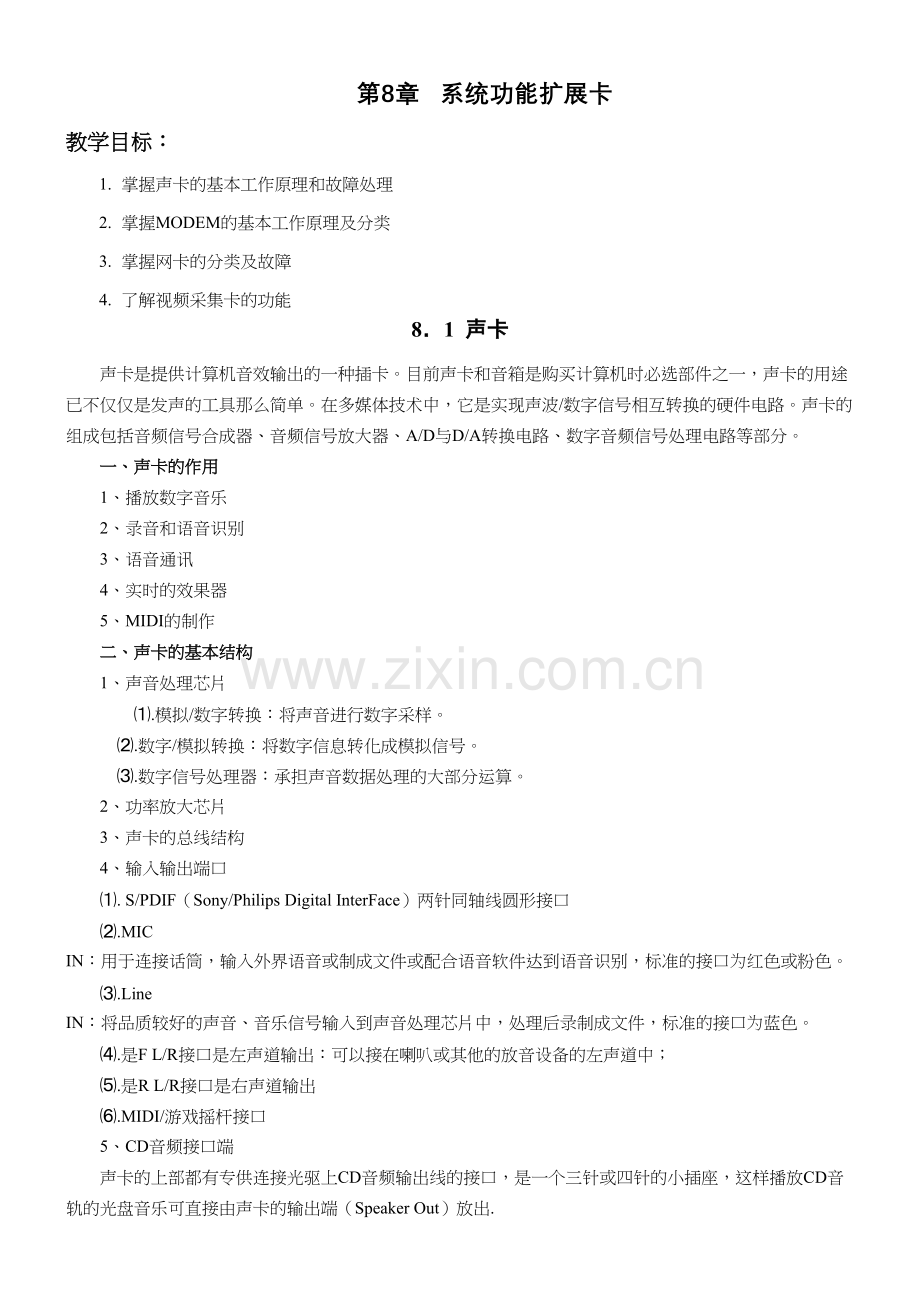

第8章 系统功能扩展卡
教学目标：
1. 掌握声卡的基本工作原理和故障处理
2. 掌握MODEM的基本工作原理及分类
3. 掌握网卡的分类及故障
4. 了解视频采集卡的功能
8．1 声卡
声卡是提供计算机音效输出的一种插卡。目前声卡和音箱是购买计算机时必选部件之一，声卡的用途已不仅仅是发声的工具那么简单。在多媒体技术中，它是实现声波/数字信号相互转换的硬件电路。声卡的组成包括音频信号合成器、音频信号放大器、A/D与D/A转换电路、数字音频信号处理电路等部分。
一、声卡的作用
1、播放数字音乐
2、录音和语音识别
3、语音通讯
4、实时的效果器
5、MIDI的制作
二、声卡的基本结构
1、声音处理芯片
⑴.模拟/数字转换：将声音进行数字采样。
⑵.数字/模拟转换：将数字信息转化成模拟信号。
⑶.数字信号处理器：承担声音数据处理的大部分运算。
2、功率放大芯片
3、声卡的总线结构
4、输入输出端口
⑴. S/PDIF（Sony/Philips Digital InterFace）两针同轴线圆形接口
⑵.MIC IN：用于连接话筒，输入外界语音或制成文件或配合语音软件达到语音识别，标准的接口为红色或粉色。
⑶.Line IN：将品质较好的声音、音乐信号输入到声音处理芯片中，处理后录制成文件，标准的接口为蓝色。
⑷.是F L/R接口是左声道输出：可以接在喇叭或其他的放音设备的左声道中；
⑸.是R L/R接口是右声道输出
⑹.MIDI/游戏摇杆接口
5、CD音频接口端
声卡的上部都有专供连接光驱上CD音频输出线的接口，是一个三针或四针的小插座，这样播放CD音轨的光盘音乐可直接由声卡的输出端（Speaker Out）放出.
三、声卡技术指标
1、数字音频采样
声卡过滤模拟声音时，会将声音波形转换成数字信息，我们把这种将模拟信号转换成数字信号的过程称之为“数字音频采样”。相对声音来讲，每个相同时期模拟的波形都不一样，有可能还是断续的，所以在进行模拟量转换成数字量时，在每隔一个时间间隔取得的模拟波形的幅度值，这种作法称之为“抽样”。采样位数是指用来描述波形幅度的细腻程度，8bit声卡可以把波形划分为256个级别，而16 bit声卡就可以划分为64X1024个级别，现在一般采用16 bit的声卡。
“采样的频率”是指录音设备在一秒钟内对声音信号的采样次数，采样频率越高声音的还原就越真实越自然，现在声卡采样频率一般有22.05KHz、44.1KHz、48KHZ三个等级，22.05KHz是FM广播的声音品质，44.1KHz则是理论上的CD音乐界限，而48KHz则更加精确一些。
2、调频
3、波表合成（Wavetable）
4、数字信息处理器
5、数模转换器/模数转换器
6、MIDI规格
7、双工
四、声卡选购要点
1、按需选购
2、了解声卡所使用的音效芯片
3、注意兼容性问题
4、看一看声卡的做工及相关配件
五、声卡故障与维修
1．声卡无声
2．声卡发出的噪音过大
3．声卡无法“即插即用”
4．播放CD无声
5．无法正常录音
6．无法播放WAV音乐、MIDI音乐
7．PCI声卡在WINDOWS98下使用不正常
8．2 MODEM
一、调制解调器
调制解调器（Modem）俗称“猫”，它是接入Internet不可缺少的硬件设备。它的一端连接PC机上，另一端连接电话线接入到电话网（PSTN），然后通过ISP（Internet服务商）接入到Internet。
调制解调器的作用是将电脑中的数字信号转换成电话线上的模拟信号（这个过程称为调制），也可以将电话线上的模拟信号转换成电脑中的数字信号（这个过程称为解调）。实际上调制解调器就是电脑之间通过电话进行远距离通信的必备部件。
二、调制解调器的分类
传统的调制解调器内置式和外置式，当然现在还有连接更方便的USB调制解调器和成本更低的AMR调制解调器。各种设备各有自身优势，调制解调器的价格一般都可以让人接受，所以价格较高性能最好的外置式调制解调器是市场上的主流。
1．外置式调制解调器
2．内置式调制解调器
3．PCMCIA插卡式调制解调器
4．机架式调制解调器
三、调制解调器的选购
在选购时可以参考以下几个方面：
⑴ 结合实际情况决定调制解调器的类型，是选购外置式还是内置式。
⑵ 在选择产品时，一般较理想的品牌有联想、实达、创新、3COM、USR等。
⑶ 了解接入ISP所能支持的协议，56K连接协议有V．90及K56两种，挑选时要注意。
⑷ 在看清楚是HSF还是HCF之后，才能购买。
⑸ 是否有入网许可证，上市的调制解调器一律都要有国家信息产业部的入网许可证。

8．3 网卡
一、网卡的分类
1．按接头种类进行分类
如果用户有网卡，只是具备了与其它电脑交流的能力，还需要一定的环境才能实现网络功能。这里所指的环境也就是网络接口，这个接口一般是条缆线，根据这条缆线的不同，可以将网卡分为不同的种类。
按照这样的分类方法可以将网卡分为3种：AUI接头的网卡，BNC接头的网卡和RJ-45接头的网卡。它们分别志AIU缆线、RG-58A/U网络缆线和双绞线相连接。
2．按总线接口种类进行分类
网卡也可以按总线接口来区分，可以分为ISA接口、EISA接口和PCI接口3种。总线接口的不同会直接影响到网卡的数据传送效率。当前市场上PCI接口网卡已经成为网卡市场的主流，它的数据传输率达到了每秒132MB。
3．按传输方式种类进行分类
按数据的传输方式可以将网卡分为半双工和全双工两种。半双工网卡是指网卡虽然可以接收数据和发送数据，但一次只能进行一个动作，即接收数据时不能发送数据，发送数据时不能接收数据，也就是不能同时进行接收数据和发送数据两种操作。它有点类似于无线电对讲机。
全双工网卡是指可以同时进行发送数据和接收数据两种操作。这种网卡有点像我们经常使用的电话，打电话时可以听对方的讲话，同时自己也可以将要讲的话传给对方；但是这种网卡必须配备其它的全双工设备，如双绞线、网络中的集线器等。
二、网卡的选购
网卡是连接局域网和Internet不可缺少的配件。生产网卡的厂家有3COM公司、Ａccton公司、Ａddtron公司等，其中Ａddtron公司生产的网卡质美价廉。在选购网卡时，除了注意价格及品牌以外，还应注意以下问题。
1．速度
网卡的速度描述了网卡接收和发送数据的快慢，每秒10MB的网卡价格较低。就目前的应用来讲，只能满足普通小型共享局域网传输数据的要求，考虑性能价格比的用户可以选择每秒10MB的网卡，在传输频带较宽的信号或交换式局域网中，应选用速度较快的每秒100MB的网卡。
2．总线接口的选择
当前一般用户使用的大都是PCI总线接口的网卡。上网时，要求速度越快越好，不过，速度越快，可能价格也会相应提高。
3．接头种类
接口的选择与网络布线形式有关。在小型共享式局域网中，BNC口网卡通过同轴电缆直接与其它电脑和服务器相连，而RJ45口网卡通过双绞线连接集成器HUB，再通过集成器连接其它电脑和服务器。现在的网卡一般都是“二合一卡”或“三合一卡”，具有多种接头，可以连接两种或两种以上的缆线。
4．考虑兼容性
网络设备的兼容性一般都较差。所以在选购时，一定要注意网卡的兼容性问题。最好是先买回来试一下，如果兼容性不好，可以马上更换。
三、网卡常见故障与维修
1．系统找不到网卡
2．网卡驱动安装后，设备不能正常工作
3．安装程序无法识别网卡
4．无法安装网卡
5．网卡工作不正常

8．4 视频采集卡（略）

小结：本章主要讲解了计算机的系统功能扩展卡，声卡是多媒体计算机的重要设备，了解声卡的工作原理和主要技术指标。MODEM是早期拔号上网设备，现已被淘汰，网卡的连接网络的必要设备，要了解网卡的功能、分类和选购。

作业：
1． 声卡按总结类型主要分为哪几种？
2． 简述MODEM的主要工作原理。
3． 网卡的功能是什么？
4． 网卡都可分为哪几种？
