热电偶工作原理

精品文档

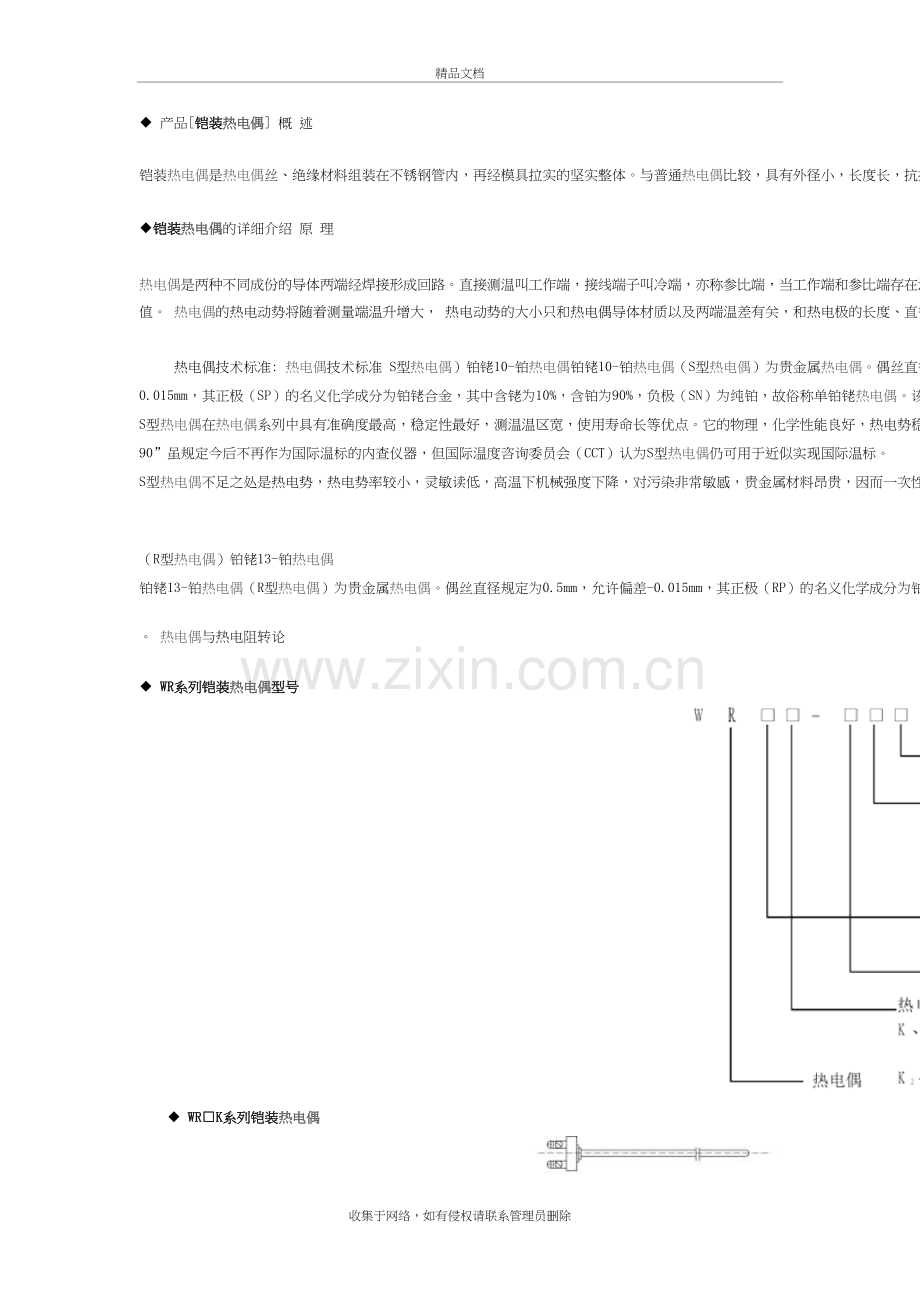

◆ 产品[铠装热电偶] 概 述
铠装热电偶是热电偶丝、绝缘材料组装在不锈钢管内，再经模具拉实的坚实整体。与普通热电偶比较，具有外径小，长度长，抗振，可挠性好、热响应时间短、使用安装方便等优点。
◆铠装热电偶的详细介绍 原 理
　　热电偶是两种不同成份的导体两端经焊接形成回路。直接测温叫工作端，接线端子叫冷端，亦称参比端，当工作端和参比端存在温差时，就会在回路里产生热流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度 值。 热电偶的热电动势将随着测量端温升增大， 热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

热电偶工作原理图 ">

热电偶工作原理图

　　 热电偶技术标准: 热电偶技术标准 S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。
S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶
铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。
。 热电偶与热电阻转论
◆ WR系列铠装热电偶型号
热电偶型号">
　　◆ WR□K系列铠装热电偶

WR□K-10□型
无固定装置简易式热电偶
WR□K-11□型
无固定装置简易式热电偶

WR□K-11A□型
无固定装置压簧式热电偶
WR□K-12□型
WR□K-13□型
无固定装置式热电偶

WR□K-22□、23□型
WR□K-32□、33□型
固定卡套螺纹式热电偶
活动卡套螺纹式热电偶
WR□K-42□、43□型
WR□K-52□、53□型
固定卡套法兰式热电偶
活动卡套法兰式热电偶

WR□K-□6□型
接插件式热电偶
WRG□K-3□N
接线盒带管接头式

WRG□K-3□U
接线盒带活络管接头式
WRG□K-3□NH
接线盒带管接头式（H-端部焊封式）
