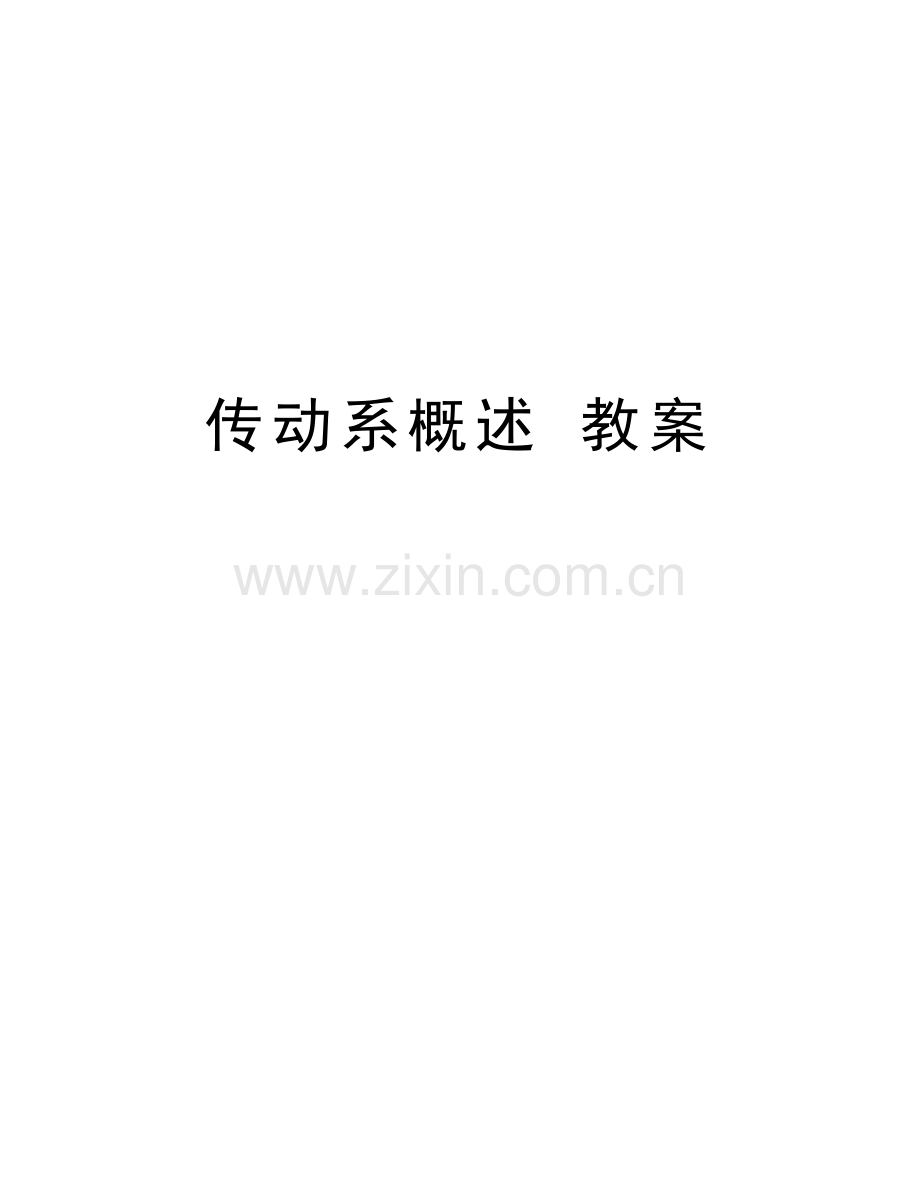

传动系概述 教案

精品文档

南充职业技术学院教案
课程名称：汽车底盘构造与维修
任课教师

授课班级

授课时间

课次
1
课 题
第一章 传动系概说
课型
理论课
教学方法
课件讲授、实物讲解
教学目的
1、了解传动系组成及功用
2、掌握传动系的布置形式：FR、FF、MR、RR、4WD

教学重点
FR、FF传动系布置形式；
教学难点
4WD传动系布置形式
课后作业

课堂反馈

课 次 教 学 内 容
教 学 内 容
备 注

一、汽车传动系概说

1.传动系的功用与组成
（1）功用：将发动机发出的动力传给驱动车轮。
（2）分类：
·按结构和传动介质分有：机械式、液力机械式、静液式（容积液压式）、电动式
（3）组成及布置形式
（4）功能
1）减速和变速
2）实现汽车倒驶
3）必要时中断传动
4）差速作用
（5）各部分功能
1）离合器：使发动机与传动系平顺接合，把发动机的动力传给传动系，或者使两者分开，切断传动。
2）变速器：实现变速、变扭和变向。
3）万向传动装置：将变速器传出的动力传给主减速器。
4）主减速器：降低转速，增加扭矩。
5）差速器：将主减速器传来的动力分配给左、右轴。
6）半轴：将动力由差速器传给驱动轮。

引题：发动机是汽车的动力源泉，传动系是动力的传动装置。

重点介绍：
·要求掌握传动系的功用与组成

2.汽车传动系布置形式
·按发动机相对于各总成的位置，汽车传动系有下列几种布置形式：
1）发动机前置后轮驱动（FR）：Front-engine Rear-drive

·特点：是传统的布置形式，大多数货车、部分轿车和客车采用。
2）发动机前置前轮驱动（FF）：Front-engine Front-drive

·特点：是在轿车上逐渐盛行的布置形式，具有结构紧凑、减小轿车的质量、降低地板的高度、改善高速时的操纵稳定性等优点。
3）发动机中置后轮驱动（MR） Middle-engine Rear-drive

·特点：是目前大多数运动型轿车和方程式赛车所采用的布置形式。
4）发动机后置后轮驱动（RR）： Rear-engine Rear-drive

·特点：目前大、中型客车盛行的布置形式，具有降低室内噪声、有利于车身内部布置等优点。
5）全轮驱动（nWD） 4Wheel Drive

·特点：有多个驱动桥，在变速器后加了一个分动器，其作用是把变速器输出的动力经几套万向传动装置分别传给所有的驱动桥，并可以进一步降速增扭。
比较讲解重点介绍：
·要求学生掌握汽车传动系布置形式
·正确识别和分析FR、FF及其特点
3、其它形式传动系简介
（1）液力机械式传动系（容积式液压传动）
·组合运用液力传动和机械传动
（2）静液式传动系
·是通过液体传动介质的静压力能的变化而传动的。发动机输出机械能，通过油泵转换成液能，再由液压马达转换成机械能。
（3）电力式传动系
·由发动机驱动的发电机与牵引电动机构成，牵引电动机可用一个与传动轴和驱动桥相连，也可以在每个驱动轮上单装一个电动机，还要有减速机构装在车轮边上，这种车轮叫电动轮。
