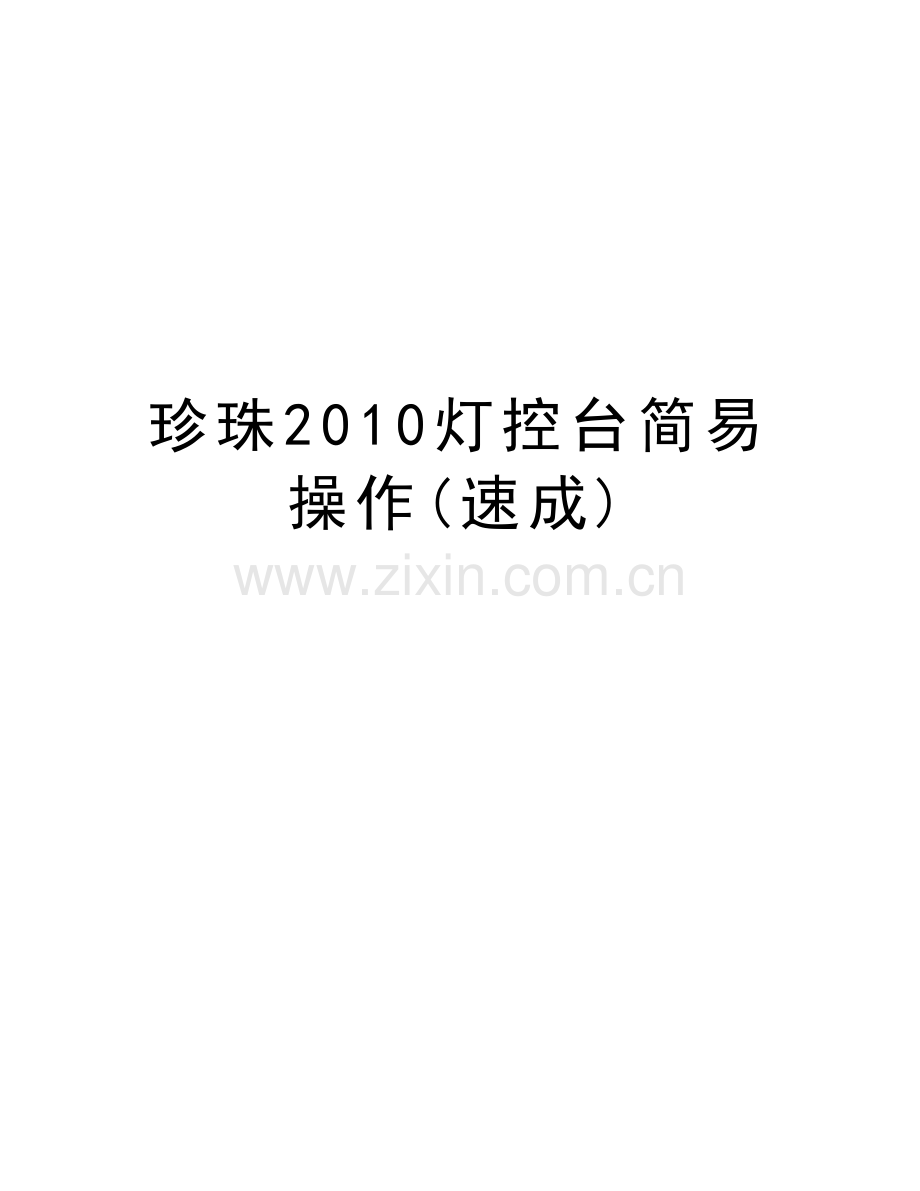

珍珠2010灯控台简易操作(速成)

精品资料

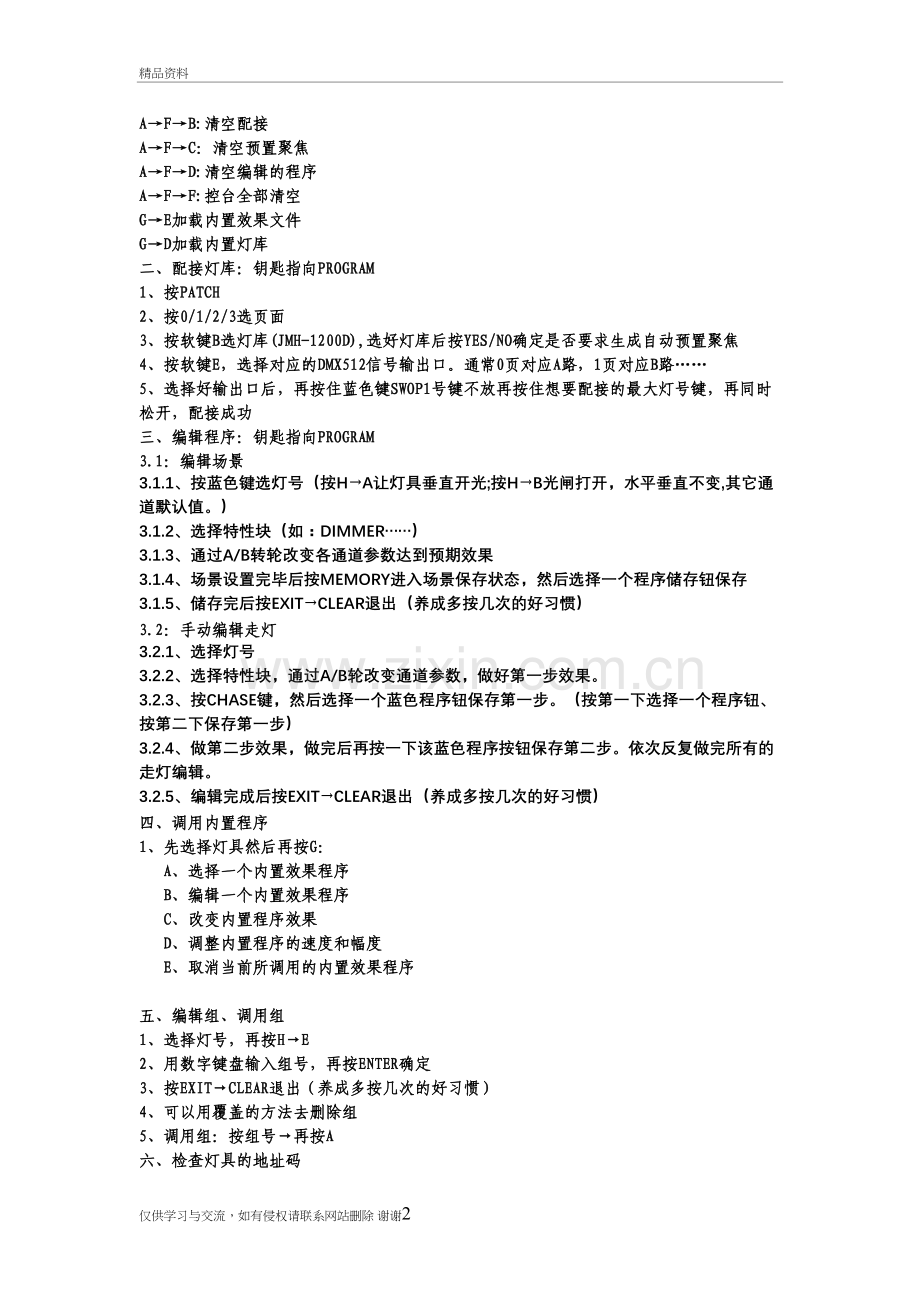

A→F→B:清空配接
A→F→C：清空预置聚焦
A→F→D:清空编辑的程序
A→F→F:控台全部清空
G→E加载内置效果文件
G→D加载内置灯库
二、配接灯库：钥匙指向PROGRAM
1、按PATCH
2、按0/1/2/3选页面
3、按软键B选灯库(JMH-1200D),选好灯库后按YES/NO确定是否要求生成自动预置聚焦
4、按软键E，选择对应的DMX512信号输出口。通常0页对应A路，1页对应B路……
5、选择好输出口后，再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键，再同时松开，配接成功
三、编辑程序：钥匙指向PROGRAM
3.1：编辑场景
3.1.1、按蓝色键选灯号（按H→A让灯具垂直开光;按H→B光闸打开，水平垂直不变,其它通道默认值。）
3.1.2、选择特性块（如：DIMMER……）
3.1.3、通过A/B转轮改变各通道参数达到预期效果
3.1.4、场景设置完毕后按MEMORY进入场景保存状态，然后选择一个程序储存钮保存
3.1.5、储存完后按EXIT→CLEAR退出（养成多按几次的好习惯）
3.2：手动编辑走灯
3.2.1、选择灯号
3.2.2、选择特性块，通过A/B轮改变通道参数，做好第一步效果。
3.2.3、按CHASE键，然后选择一个蓝色程序钮保存第一步。（按第一下选择一个程序钮、按第二下保存第一步）
3.2.4、做第二步效果，做完后再按一下该蓝色程序按钮保存第二步。依次反复做完所有的走灯编辑。
3.2.5、编辑完成后按EXIT→CLEAR退出（养成多按几次的好习惯）
四、调用内置程序
1、先选择灯具然后再按G：
A、选择一个内置效果程序
B、编辑一个内置效果程序
C、改变内置程序效果
D、调整内置程序的速度和幅度
E、取消当前所调用的内置效果程序

五、编辑组、调用组
1、选择灯号，再按H→E
2、用数字键盘输入组号，再按ENTER确定
3、按EXIT→CLEAR退出（养成多按几次的好习惯）
4、可以用覆盖的方法去删除组
5、调用组：按组号→再按A
六、检查灯具的地址码
1、选择灯号，然后按左右箭头键去检查灯具的地址码
七、编辑预置聚焦（素材）
1、选择灯具，按特性块，用A/B轮去改变灯具的通道参数创建素材，按STORE PALETTE键，再按1-30的灰色按钮或者通过数字键盘输入数字，再按ENTER
2、按EXIT→CLEAR退出（养成多按几次的好习惯）
八、调用预置聚焦（素材）
1、选择灯具，然后让特性块处于DIMMER位置
2、按灯号下方的灰色预置（素材）按钮或者用数字键盘输入数字再按软键B调用预置聚焦（素材）
九、删除预置聚焦（素材）
1、1-30号素材的删除。按DELETE键，然后按两下灯号下方的素材键
2、30之后的素材只能用覆盖的方法去删除
十、控台资料备份：钥匙指向PROGRAM
1、按DISK→软键A:把资料从U盘里读出来保存到控台里
2、按DISK→软键B:把控台里的资料备份到U盘里

用珍珠2010控制常规灯
一、配接常规灯：钥匙指向PROGRAM
1、按PATCH
2、按0/1/2/3选页面
3、按软键E，选择对应的DMX512信号输出口。通常0页对应A路，1页对应B路……
4、按软键A输入一个硅号，然后按一次你想要配接的蓝色配接按钮。每输入一个硅号按一次相应的蓝色按钮进行配接。（注意：同一个硅号不能配接到两个不同的预置钮上！）
5、配接完后按EXIT→CLEAR退出（养成多按几次的好习惯）
二、删除常规灯的配接：钥匙指向PROGRAM
1、先选择页面→按PATH→再按软键E选择DMX512信号输出口→然后依次按软键A→DEL→输入想要删除的硅号→再按ENTER确定
2、删除整个配接钮：先选择页面→按PATH→再按软键E选择DMX512信号输出口→然后依次按软键A→DEL→连续快速按两下想要删除的配接钮→按ENTER 确定
3、删除完成后按EXIT→CLEAR退出（养成多按几次的好习惯）
