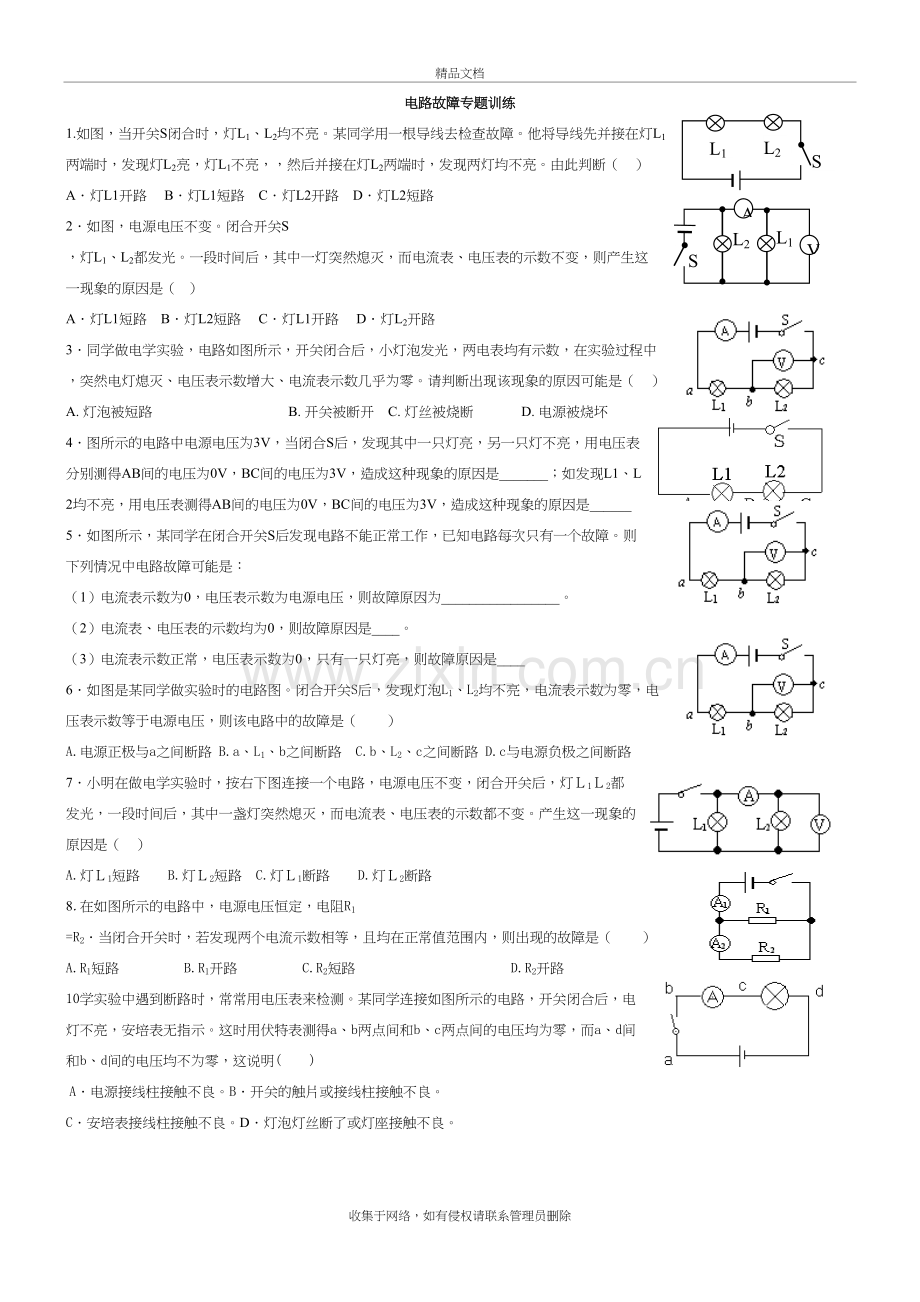

物理电路故障分析(练习题)精品文档电路故障专题训练L1L2S1.如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此判断（ ）AVL1L2SA灯L1开路 B灯L1短路 C灯L2开路 D灯L2短路2如图，电源电压不变。闭合开关S ，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ）A灯L1短路 B灯L2短路 C灯L1开路 D灯L2开路3同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（ ）A. 灯泡被短路B. 开关被断开 C. 灯丝被烧断 D. 电源被烧坏4图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_5如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为_。（2）电流表、电压表的示数均为0，则故障原因是_。（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是_6如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）A.电源正极与a之间断路 B.a、L1、b之间断路 C.b、L2、c之间断路 D.c与电源负极之间断路7小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯12都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A.灯1短路B.灯2短路C.灯1断路D.灯2断路8.在如图所示的电路中，电源电压恒定，电阻R1 =R2当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ）A.R1短路 B.R1开路 C.R2短路D.R2开路10学实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路，开关闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明( )A电源接线柱接触不良。B开关的触片或接线柱接触不良。C安培表接线柱接触不良。D灯泡灯丝断了或灯座接触不良。11、如图为两个灯泡组成的串联电路，电源电压为6伏特.闭合开关S后两灯均不发光，用一只理想电压表测量电路中ab间电压为0；bc间电压为6伏特，则电路中的故障可能为（ ）A. L1短路且L2断路 B.L1和L2均断路 C. L1断路且L2短路 D.只有L2断路12.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（ ）A4.8V，1.2VB6V，1.2V C1.2V，6V D1.2V，4.8V.13.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是( )A、L1灯丝断了 B、L1灯座两接线柱直接接通了 C、L2灯丝断了 D、L2灯座两接线柱直接接通了14.在如右图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 ( ) 灯泡L2短路 灯泡L2断路灯泡L1断路 两个灯泡都断路15.小明同学做实验时，连成了如图所示的电路闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是 （ ）AL1断路，L2断路 BL1断路，L2短路CL1短路，L2断路 DL1短路，L2短路16.如图，闭合开关S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L替换灯L，正确的判断是( )A若灯L亮，则灯L一定断路 B若灯L亮，则灯L一定短路C若灯L不亮，则电阻R一定断路 D若灯L不亮，则电阻R一定短路VL1L2SA17.如图，开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外 , 其余器材的连接良好，造成这种情况的原因可能是( )A灯L1断路 B灯L2短路 C灯L1短路 D灯L1、L2均断路18.如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ）A灯L1 断路B灯L2断路 C开关S断路 D灯L2短路19.某同学用电流表测串联电路的电流时，闭合开关后，发现电流表指针来回摆动，灯泡时亮时暗，则可能发生的故障原因是（ ）A导线开路 B开关断开 C灯泡与灯座接触不良 D电流表损坏20.如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得A、B两点间的电压U=0，B、C两点间的电压U=4.5V，A、C两点间电压U=4.5V，由此可判断（ ）AL1短路 BL2短路 CL1断路 DL2断路21.小明按如图所示的电路进行实验，当开关闭合后，电压表V和V2的指针位置完全一样，如图所示，造成这一现象的原因是 ( )A可能开路 B可能短路 C可能 V和V2所选量程不相同，1短路D可能 V和V2所选量程不相同，电路各处完好22.如图所示，R为定值电阻，电源电压不变，当滑动变阻器R的滑片向右滑动时，电压表V1测的是 的电压,其示数将_；电压表V2测的是 的电压，其示数将_；电流表A的示数 _(填变大，不变或变小)23为研究灯泡的发光情况，小明设计了如图所示的电路进行实验电路中两个灯泡规格相同(额定电压均为15V)、电源电压恒为3V，实验时，当开关闭合后，两灯泡发光一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材的连接良好请简述造成这种情况的可能原因(写出两种，并在每种原因中说明两灯的具体情况)原因一： 原因二： 24如图2所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是_。乙产生的原因是_。图325如图3是小明同学探究小灯泡电阻时连接的实验电路，选用的小灯泡上标有2.5V字样. （1）闭合开关前，发现电路中有两个元件连接错误，请指出（在错的连线上打）（2）实验时，先将电压表的读数调节到_ V，再逐渐_- 电压（填升高或降低），测出灯泡在不同亮度时的电阻.通过分析计算结果，发现每次测量的电阻都不同，这是因为灯丝的亮度不同时，灯丝的_也不同.26为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的的实验电路，图中R0为已知电阻。（1）请按照电路图连接实物电路。（2）闭合开关，发现小灯泡不亮，电压表V1无示数，V2有示数，则电路出现故障的原因是 。 （3）排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向端移动（填“左”或“右”），使电压表V1的示数U1V。若此时电压表V2的示数如图乙所示，则U2，小灯泡的电阻Rl 。图甲PA1A2R2R1（a） 图13 （b）S 27、计算：在图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100 2A”字样。闭合开关S后，电流表A1和A2的示数分别如图13（b）所示。求：（1）电阻R2的阻值。 （2）通电10秒钟，电流通过电阻R2所做的功W2。（3）在移动变阻器R1的滑片P时，是否存在使两个电流表指针偏离零刻度的角度恰好相同的情况？如果存在，请求出此时变阻器R1消耗的功率P1；如果不存在，请说明理由。电路故障专题训练答案1、 A 2、D 3、C 4、L1被短路，L2处有断路 L1处有断路；5、L2处有断路；L1被短路。6、C7、C8、B9、A10、D11、D12、A13、A14、B15、C、D16、B、C17、C18、C19、C20、A21、D22、R；不变；R；变大；变小 23、原因一：L2断路，L1短路；原因二：L2短路，L1短路24、负荷过大；电源被短路 25、2.5V,降低；电阻；L处短路；左，2.5V；2V；1.25R0.收集于网络，如有侵权请联系管理员删除
