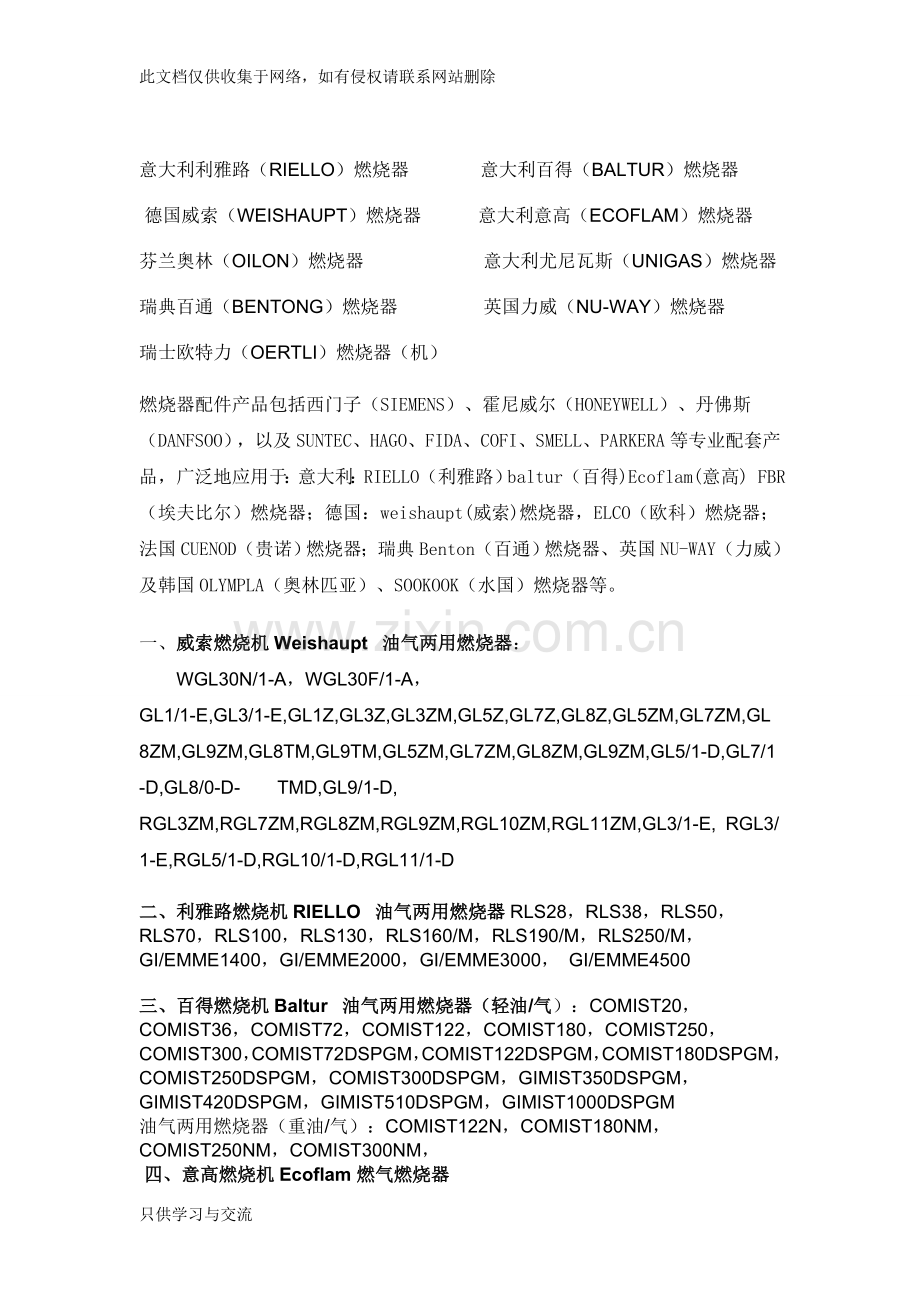

燃烧机常见故障维修讲解学习.doc

此文档仅供收集于网络，如有侵权请联系网站删除

意大利利雅路（RIELLO）燃烧器    意大利百得（BALTUR）燃烧器
 德国威索（WEISHAUPT）燃烧器   意大利意高（ECOFLAM）燃烧器
芬兰奥林（OILON）燃烧器         意大利尤尼瓦斯（UNIGAS）燃烧器
瑞典百通（BENTONG）燃烧器     英国力威（NU-WAY）燃烧器
瑞士欧特力（OERTLI）燃烧器（机）
燃烧器配件产品包括西门子（SIEMENS）、霍尼威尔（HONEYWELL）、丹佛斯（DANFSOO），以及SUNTEC、HAGO、FIDA、COFI、SMELL、PARKERA等专业配套产品，广泛地应用于：意大利：RIELLO（利雅路）baltur（百得)Ecoflam(意高) FBR（埃夫比尔）燃烧器；德国：weishaupt(威索)燃烧器，ELCO（欧科）燃烧器；法国CUENOD（贵诺）燃烧器；瑞典Benton（百通）燃烧器、英国NU-WAY（力威）及韩国OLYMPLA（奥林匹亚）、SOOKOOK（水国）燃烧器等。
一、威索燃烧机Weishaupt  油气两用燃烧器：
WGL30N/1-A，WGL30F/1-A，
GL1/1-E,GL3/1-E,GL1Z,GL3Z,GL3ZM,GL5Z,GL7Z,GL8Z,GL5ZM,GL7ZM,GL8ZM,GL9ZM,GL8TM,GL9TM,GL5ZM,GL7ZM,GL8ZM,GL9ZM,GL5/1-D,GL7/1-D,GL8/0-D- TMD,GL9/1-D,
RGL3ZM,RGL7ZM,RGL8ZM,RGL9ZM,RGL10ZM,RGL11ZM,GL3/1-E, RGL3/1-E,RGL5/1-D,RGL10/1-D,RGL11/1-D
二、利雅路燃烧机RIELLO  油气两用燃烧器RLS28，RLS38，RLS50，RLS70，RLS100，RLS130，RLS160/M，RLS190/M，RLS250/M，GI/EMME1400，GI/EMME2000，GI/EMME3000， GI/EMME4500
三、百得燃烧机Baltur  油气两用燃烧器（轻油/气）：COMIST20，COMIST36，COMIST72，COMIST122，COMIST180，COMIST250，COMIST300，COMIST72DSPGM，COMIST122DSPGM，COMIST180DSPGM，COMIST250DSPGM，COMIST300DSPGM，GIMIST350DSPGM，GIMIST420DSPGM，GIMIST510DSPGM，GIMIST1000DSPGM
油气两用燃烧器（重油/气）：COMIST122N，COMIST180NM，COMIST250NM，COMIST300NM，
 四、意高燃烧机Ecoflam 燃气燃烧器 x:QgjK
燃 烧 机 维 修
轻油燃烧器故障导致原因及解决方法故障
轻油燃烧器故障导致原因及解决方法
故障
导致原因
建议解决方法
燃烧器不启动
1   没电
合上所有开关－检查保险丝
2   极限或安全控制装置打开
调整或更换
3   控制盒锁定
按控制盒复位钮
4   电机锁定
按热继电器复位钮
5   泵坏
更换
6   控制器保险丝断开
更换
7   电连接错误
检查电连接
8   控制盒损坏
更换
9   电机控制装置损坏
更换
10  电机损坏
更换
11  电容损坏
更换
12  光电管短路
更换
13  漏光或模拟火焰出现
消除漏光或更换控制器
燃烧器启动后马上停止
14  缺相（GW除外）
按热继电器复位钮接好第三相
燃烧器予吹扫后马上锁定，火焰不出现
15  油箱内无油，或油箱底部有水
加油或排水
16  燃烧头位置或风门位置不合适
进行调整
17  电磁阀不能打开
检查接线，更换线圈
18  喷嘴堵塞、脏或损坏
清除或更换
19  点火电极位置不对
调整
20  接地电线绝缘不好
更换
21  高压电缆损坏
更换
22  点火变压器损坏
更换
23  电磁阀或点火变压器接线错误
检查并更正
24  控制盒损坏
更换
25  泵不起动
“参见泵的启动”
26  泵和电机之间的连轴节损坏
更换
27  进、回油管接错
更正
28  泵、过滤器或喷嘴的过滤网脏
清洗
29  电机转向错误
换相
火焰出现后燃烧器锁定
30  点火电极位置不对
调整
31  光电管或控制器损坏
更换
32  光电管脏
清洗
脉动点火或火焰不稳
33  燃烧头位置设定不对
调整
34  点火电极位置不对
调整
35  风门太大
调整
36  喷嘴不适应此燃烧器或锅炉
检查，调整
37  喷嘴坏了
更换
38  不合适的泵压
根据手册调整

故障
导致原因
建议解决方法

燃烧器不能烧大火
39  控制系统ＴＲ没闭合
调整或更换

40  控制器坏了
更换

41  第二级电磁阀坏了
更换

42  液压缸坏了
更换

第二个喷嘴喷油但风门不能达到风门位置
43  泵压低
增加

44  液压缸坏了
更换

不稳定供油
45        如果是由于泵或油系统导致的
    请检查原因
让油箱接近燃烧器

油泵内生锈
46  油箱内有水
将油箱内水排净

有噪音，并且油压不稳
47  进油管内有空气
将接头紧固

负压值过高
（高于35cmHg）
48  油箱／燃烧器高度差太大
用环形油路连燃烧器

49  管道直径太小
增大

50  过滤器堵塞
清洗

51  进油阀门关闭
打开

52  温度过低蜡析出
轻油中加添加剂

长时间中断后泵不启动
53  回油管未浸到油里
将之回到进油管高度

54  进油管路中进气
将接头紧固

泵漏油
55  密封部件漏油
换泵

冒烟－黑烟
56  空气不足
根据守则调节燃烧风门

57  喷嘴磨损或脏
更换

58  喷嘴过滤器堵塞
清洗或更换

59  泵压调错
调至10-14bar

60  风机脏
清洗

61  稳火叶片脏、松驰或变形
清洗，拧紧或更换

62  炉膛阻力太大
扩大

冒烟－白烟
63  空气太多
根据手册调节风门

燃烧头脏
64  喷嘴或过滤器脏
更换

65  喷嘴油量或角度不合适
查阅推荐喷嘴

66  喷嘴松
拧紧

67  稳火叶片上有杂物
清洗

68  头校准错误或空气不足
根据说明调节，打开阀门

69  引风管长度不合适锅炉
参考锅炉

各品牌燃烧器配件如下：
意大利利雅路（RIELLO）
燃烧器油泵R.B.L、程控器530SE、RMO88.53A2、
40系列电眼德国威索（WEISHAUPT）燃烧器（机）
伺服马达1055-23、80、比调油嘴、重油过滤器、检漏装置WDK3
法国桑泰克（SUNTEC）油泵AS47A、AN77A
德国西门子（SIEMENS）程控器LAL2.25、LFL1.332、感光电眼QRB1、比调仪RWF40/德国西门子（SIEMENS）伺服马达SQN、SQM
意大利飞达（FIDA）、考菲（COFI）点火变压器  燃烧器油过滤器、点火棒
德国冬斯（DUNGS）电磁阀DMV、调压阀FRS、过滤器GF、压力开关LGW、检漏装置VPS504、DK2F
丹麦丹佛斯（DANFOSS）油嘴、油泵、点火变压器EBI
意大利马达斯（MADAS）调压阀RG2MC、过滤器FM
霍尼韦尔（Honeywell）比调仪DC1020、DC1040、火焰监测器C7012、传感器VF20T
美国富来克（FLECK）、阿图祖（AUTOTROL）软水处理器

轻 油 燃 烧 机 使 用 与 维 护
1)、使用说明接通电源，燃烧机电机启动，点火电极之间产生电火花，经过预吹风后，油泵电磁阀自动打开，喷嘴喷出的油雾被电火花击穿后点燃形成火焰。此时，火焰探测器感受到火焰亮度，控制器进入锁定状态。点火电极再延时点火后停止点火，燃烧机进入正常工作状态。如点火不成功，未形成火焰，或火焰探测器未感受到火焰亮度，则经过安全时间后，安全报警系统动作，燃烧机的启动工作程序被切断，故障红灯亮起。在燃烧机刚启动时，如火焰探测器巳感受到亮度，则安全系统动作，控制器不进入正常程序，电磁阀不会打开，喷嘴不喷油，经过安全时间后，故障红灯亮。所以，在光亮处启动燃烧机时一定要先遮住火焰探测器，不让它见光，待燃烧机喷出火焰后，即刻放开火焰探测器，否则燃烧机无法正常工作。燃烧机红灯亮起3分钟后方可重新启动燃烧机。
2)、注意事项·连接外围电路，对锅炉温度、压力、水位等实现自动控制时请按控制系统接线图接线。·吸油管不得贴近油箱底部，应保持80、-120mm的距离。·向油箱注油前应关闭燃烧机，燃油经过过滤后方能注入油箱，注油20分钟后才能重新开机。·油路系统不得漏油和漏气。·启动燃烧机前检查油箱燃油是否充足。·风门大小应与喷嘴规格相匹配。燃烧机使用时，由于所配锅炉和燃烧机出厂时调试用锅炉不一致，所以一般需要适当调整风门，有时还需要更换合适规格和喷射角度的油嘴。·燃烧机的使用环境温度不得超过70℃，否则应采取降温隔热措施。在较寒冷的地区使用时，应对储油装置和供回油管路系统采取适当的保温措施，以防油路因冻结堵塞。同时，燃烧机控制电路部分不得受潮或受高温。·清扫烟囱时请关闭燃烧机。·电机和点火变压器应注意防潮,避免在潮湿环境下使用。·燃烧机安装时应保持平衡，宜水平或垂直使用，避免倾斜使用。·不方便直接操作燃烧机时，应外接控制开关及电器保护装置。·经常检查燃烧机及各部件的连接是否坚固，有无松动，位置有无变化。·燃烧机启动时，严防突然喷出的火焰伤人和毁物
3)、定期维护·所用轻柴油必须清洁，请注意定期清洗油箱和油过滤器。·正常使用情况下，一年换一次油嘴，一年半更换一次弹性联轴器和联轴器上的橡胶件。·严禁异物进入风道。·燃烧机使用现场应远离易燃易爆品，并备有灭火设备。·根据油压表示值适当调整油压。·定期检查燃烧筒、叶轮、火焰探测器和点火电极，清除油污和积炭。尤其火焰探测器更应保持清洁，不得沾水。·维护燃烧机时务必切断电源
轻油燃烧机使用维护与保养
  1)、使用说明
        接通电源，燃烧机电机启动，点火电极之间产生电火花，经过预吹风后，油泵电磁阀自动打开，喷嘴喷出的油雾被电火花击穿后点燃形成火焰。此时，火焰探测器感受到火焰亮度，控制器进入锁定状态。点火电极再延时点火后停止点火，燃烧机进入正常工作状态。如点火不成功，未形成火焰，或火焰探测器未感受到火焰亮度，则经过安全时间后，安全报警系统动作，燃烧机的启动工作程序被切断，故障红灯亮起。在燃烧机刚启动时，如火焰探测器巳感受到亮度，则安全系统动作，控制器不进入正常程序，电磁阀不会打开，喷嘴不喷油，经过安全时间后，故障红灯亮。所以，在光亮处启动燃烧机时一定要先遮住火焰探测器，不让它见光，待燃烧机喷出火焰后，即刻放开火焰探测器，否则燃烧机无法正常工作。燃烧机红灯亮起3分钟后方可重新启动燃烧机。
2)、注意事项
        ·连接外围电路，对锅炉温度、压力、水位等实现自动控制时请按控制系统接线图接线。·吸油管不得贴近油箱底部，应保持80、-120mm的距离。·向油箱注油前应关闭燃烧机，燃油经过过滤后方能注入油箱，注油20分钟后才能重新开机。·油路系统不得漏油和漏气。·启动燃烧机前检查油箱燃油是否充足。·风门大小应与喷嘴规格相匹配。燃烧机使用时，由于所配锅炉和燃烧机出厂时调试用锅炉不一致，所以一般需要适当调整风门，有时还需要更换合适规格和喷射角度的油嘴。·燃烧机的使用环境温度不得超过70℃，否则应采取降温隔热措施。在较寒冷的地区使用时，应对储油装置和供回油管路系统采取适当的保温措施，以防油路因冻结堵塞。同时，燃烧机控制电路部分不得受潮或受高温。·清扫烟囱时请关闭燃烧机。·电机和点火变压器应注意防潮,避免在潮湿环境下使用。·燃烧机安装时应保持平衡，宜水平或垂直使用，避免倾斜使用。·不方便直接操作燃烧机时，应外接控制开关及电器保护装置。·经常检查燃烧机及各部件的连接是否坚固，有无松动，位置有无变化。·燃烧机启动时，严防突然喷出的火焰伤人和毁物
     3)、定期维护·
        所用轻柴油必须清洁，请注意定期清洗油箱和油过滤器。·正常使用情况下，一年换一次油嘴，一年半更换一次弹性联轴器和联轴器上的橡胶件。·严禁异物进入风道。·燃烧机使用现场应远离易燃易爆品，并备有灭火设备。·根据油压表示值适当调整油压。·定期检查燃烧筒、叶轮、火焰探测器和点火电极，清除油污和积炭。尤其火焰探测器更定期清洗 燃气锅炉燃烧器常见故障及解决方法 一
故障现象
故障原因
排除措施
1、接通电源，按启动、电机不转
(1)气压不足锁定
(2)电磁阀不严，接头处漏气，检查锁定
(3)热继电器开路
(4)条件回路至少有一个不成立（水位、压力、温度以及程控器是否通电起动）
(1)调整气压至规定值
(2)清理或修理电磁阀管道接头
(3)按复位检查元件是否损坏以及电机电流
(4)检查水位、压力、温度是否超限
2、启动后前吹扫正常，但点不着火
(1)电火气量不足
(2)电磁阀不工作（主阀、点火阀）
(3)电磁阀烧坏
(4)气压不稳定
(5)风量太大
(1)检查线路并修复
(2)换新
(3)调整气压至规定值
(4)减小配风，减小风门开度
3、点不着火，气压正常，电有不打火
(1)点火变压器烧坏
(2)高压线损坏或脱落
(3)间隙过大或过小，点火棒位置相对尺寸
(4)电极破裂或与地短路
(5)间距不合适
(1)换新
(2)重新安装或换新
(3)重新调整
(4)重新安装或换新
(5)重新调整
4、点着后5ˋS后熄火
(1)气压不足，压降太大，供气流量偏小
(2)风量太小，燃烧不充分，烟色较浓
(3)风量太大，出现白气
(1)重新调整气压，清理滤网
(2)重新调整
(30重新调整
5、冒白烟
(1)风量太小
(2)空气湿度太大
(3)排烟温度较低
(1)调小风门
(2)适当减小风量，提高进风温度
(3)采取措施，提高排烟温度
6、烟囱滴水
(1)环境温度较低
(2)小火燃烧过程较多
(3)燃气含氢量高，过氧量大生成水
(4)烟囱较长
(5)排烟温度较低
(1)减小配风量
(2)降低烟囱高度
(3)提高炉温
★风门在控制状态下停机
风门位置开关信号没有反馈到程序信号
检查风门接线是否松动或开关是否失灵

            运行故障处理一览表      表：2
燃气锅炉燃烧器
故障现象
故障原因
排除措施
一般故障
7、燃烧器马达不转
(1)没有电压
(2)保险丝损坏
(3)马达失灵
(4)控制电路中断
(5)燃气输送中断
(6)控制失灵
(7)接触器不动作
(8)热继电器损坏
(1)接上电路
(2)更换
(3)修理
(4)寻找断开点，接触或断开调节器或监控器
(5)打开球阀，在长时间燃气量不足的情况下，通知燃气管理机构
(6)更换
(7)手动复位检验
(8)更换热继电器
空气量不足
8、燃烧器马达运转，但在预吹扫后停机
燃烧器马达运转，但大约20秒后停机（只对带有密封检验装置的设备而言）
(1)空气压力开关失灵
(2)压力开关受污，管道阻塞
(3)电磁阀不密封
(1)更换
(2)清洁
(3)排除不密封的情况
9、燃烧器马达运转，但在10秒后在预吹扫状态中停机
(1)压力开关触点没有接在运转位置（空气压力太小）
(2)鼓风机受污，热继动作
(3)燃烧器马达旋转方向错误
(1)正确调节压力开关，如果需要，进行更换
(2)清洁
(3)电源换极
点火失败
10、燃烧器马达运转，电压加在控制器接线柱16上，没有点火，稍后故障停机
(1)点火电极距离太大
(2)被污染
(3)点火电极或电路接地
(4)点火变压器失灵
(1)调节电极间距
(2)清洗
(3)排除接地，更换受损电极或电缆
(4)更换点火变压器
火焰未形成
11、马达运转，点火正常，但稍后故障停机
(1)电磁阀没有打开，因为电磁阀线圈损坏或电缆断裂
(1)更换电磁阀或排除电路不通的故障，在接线柱17上检验电压
12、在带有密封性检验装置的设备中，密封不严；燃烧器马达运转，点火正常，但稍后停机（无故障显示）
(1)电磁阀不密封
(2)供气不足
(3)过滤器堵塞
(1)排除不密封的情况
(2)清洗或更换

燃气锅炉燃烧器常见故障及解决方法 二
故障现象
故障原因
排除方法
在火焰形成后停机
13、火焰形成，但在额定负载运转情况下停机
(1)过滤器受污
(2)调压阀由于惯性工作
(3)气量计失灵或深层管道积水
(1)清洁过滤器
(2)检验吸油喷嘴
(3)通知燃气管理机构
在电力过程中火焰监控故障
14、燃烧器马达运转，可以听到点火，火焰形成正常，但随后故障停机
(1)电离电流不稳，太低
(2)燃气空气混合调节不匀
(3)点火火花影响到电离电流
(1)改变电离电极位置；排除电离电路及接线柱中的过高环境电阻（将接线柱拧紧）
(2)重新调整（再调试）
(3)点火变压器初级线圈更换相线与中线
15、火焰传感器
(1)紫外线探头受污
(2)光亮太弱
(3)紫外线探头失灵
(1)清洁（去油脂）
(2)检测燃烧调节风与燃气量
(3)更换
泵
16、不输油
(1)泵失灵
(2)输油压力功率降低
(3)进油阀不密封
(4)进油管不密封
(5)截流阀被关闭
(6)过滤器受污
(7)过滤器不密封
(8)油管不密封
(9)泵吸入空气
(10)油管中真空度太高
(1)更换
(2)更换泵
(3)拆下进油阀清洗或更换
(4)密封进油管
(5)打开
(6)清洁
(7)更换密封圈
(8)旋紧，排气
(9)旋紧，排气
(10)清洁过滤器、阀门
喷嘴
17、雾化不匀
(1)喷嘴受污或磨损
(1)清洁喷嘴或更新

利雅路燃烧器维修对照故障表（利雅路燃烧机）
颜色
故障
可能原因
建议解决方法
◄
燃烧器不启动
1-        没有电源
2-        限制器或安全控制装置打开
3-        控制盒锁定
4-        控制盒保险丝熔断
5-        电气连接错误
6-        控制盒损坏
7-        没有燃气供应
8-        主燃气压力不足
9-        最低燃气压力开关不能关闭
10-    空气压力开关没有闭合
11-    伺服马达凸轮II无法运行，控制盒端子11-8
闭合所有开关,检查连接
调整或更换
重置控制盒
更换
检查连接
更换
打开仪表和管道之间的手动阀
与燃气公司联系
调整或更换
调整或更换
调整凸轮II或更换伺服马达
燃烧器不启动且有闭锁
12-    出现模拟火焰
13-    电动机远程控制开关损坏（RS38-50/M）
14-    电动机损坏
15-    ）电机保护跳闸（RS38-50/M）
更换控制盒
更换
更换
所掉相重接上后,重置热继电器
▲
燃烧器启动后锁定在最大风门
16-    伺服马达凸轮I无法运行，控制盒端子9-8
调整凸轮I或更换伺服马达

P
燃烧器启动后马上锁定
    空气压力不足,空气压力开关不工作
17-    空气压力开关调整不适当
18-    压力开关压力点管道阻塞
19-    燃烧头调整错误
调整或更换
清洗
调整
■
燃烧器启动后马上锁定
20-    火焰检测循环故障
更换控制盒
▼
燃烧器停在预吹扫阶段
21-    伺服马达凸轮III无法运行，控制盒端子10-8
调整凸轮III或更换伺服马达

1

在燃烧器预吹扫和安全时间之后，燃烧器进入锁定状态，火焰不出现。
22-    电磁阀VR只允许很少燃气通过
23-    电磁阀VR或VS不能打开
24-    燃气压力过低
25-    点火电极调整不正确
26-    电极由于绝缘破坏而接地
27-    高压电缆损坏
28-    高压电缆由于高温而变形
29-    点火变压器损坏
30-    阀或点火变压器接线错误
31-    控制盒损坏
32-    阀门组下行管道中的旋塞关闭
33-    管道中有空气
增加燃气通过量
更换线圈或整流器面板
增加控制器处的压力
调整，参见图C)p.5
更换
更换
更换或保护
更换
检查
更换
打开
排出空气
火焰出现后燃烧器马上锁定
34-    电磁阀VR只允许很少燃气通过
35-    电离探针调整不正确
36-    探针的电接线故障

增加燃气通过量
调整，参见图C)p.5
重新连接
燃烧器结构简要介绍
    燃烧器是我们国家非常重视的一种工业设备，燃烧器非常重要，他的应用范围非常广，大到航天飞机，工业燃烧以及民用的取暖，中到建筑设施，工程搅拌，小到做饭的煤气灶，热水器。
    了解燃烧器的相关知识，对于以后的工作和生活来讲可以起到一定的益处。
燃烧器结构
燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。
1、送风系统
送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。
2、点火系统
点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。
3、监测系统
监测系统的功能在于保证燃烧器安全的运行，其主要部件有火焰监测器、压力监测器、监测温度器等。
4、燃料系统
燃料系统的功能在于保证燃烧器燃烧所需的燃料。燃油燃烧器的燃料系统主要有：油管及接头、油泵、电磁阀、喷嘴、重油预热器。燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组。
5、电控系统
电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。

调节阀产生故障如何分析及处理方法
（一）膜片膜头式执行机构
一、液位控制调节阀失控打不开
     液位测量指示已很高，调节器输出也很大，但是调节阀还开不了，只好打机械手轮控制。检查阀门定位器（拆去膜头连接管，堵上），揿动喷嘴档板机构，定位器无输出变化，检查节流孔是通畅的，拆开放大器发现放大器膜片破了。更换膜片，调节阀重投入自动控制。阀门定位器放大器膜片破，背压室无背压，放大器无输出，故调节阀失控。
二、阀门定位器反馈滑杆锈死
      液位波动厉害，检查发现阀门定位器反馈机构滑杆已全锈死不能转动，只好用手轮控制。设法敲出滑杆，打锈并加油后装回，调节阀复回正常。阀门定位器反馈机构，随阀的开度大小变化而加进定位器相应的反馈量。滑杆锈死，反馈作用力不能随阀的开度大小而变化，而不能使阀的开度停在调节器输出信号相应位置上，致使液位波动不已。
三、压力控制阀不能动作
      一次工艺减负荷，天然气量减不下来，是天然气压力调节阀门不能动作所致。检查中发现到阀门的输出信号正常，估计是阀芯才结碳卡死，后加大气动信号，再加手轮作用力才关了此阀。待停车拆开阀门检查，不出所料，因该阀平时负荷稳定开关甚少，天然气中所带的碳黑在阀杆和导向套之间的很小间隙中结碳卡死。故以后每年大检修时，均将此阀拆开清洗，以免类似事故。 今日焦点：
四、阀芯断失控
      吸收塔液位控制不住，记录曲线波动下降，检查变送器、调节器均无问题。打手轮控制时发现手轮压下或提起时均不像平时那么沉重，轻飘飘的，判断是阀芯断裂，被迫停车拆开调节阀处理，是阀芯和阀杆连接处断开。只好更换阀芯，并将阀芯阀杆连接处堆焊一圈增加强度，以免类似事故。阀芯断裂是在介质压力下的不平衡力所致。
五、加盘根多调节阀打不开
      大检修后开车时，液氨闪蒸槽液位高，现场检查发现调节阀未打开，急忙打手轮控制使液位正常，仪表工发现是调节阀在检修时，怕漏液氨，盘根加的过多，压得太紧，摩擦大。适当松点盘根压疬让其动作灵活，重投自控。
六、流量控制波动
      空气压缩机防喘振流量控制放空阀，在开车过程中频繁开关，致使流量不稳定。检查调节器、调节阀均无问题，只是调节阀开度一直很小。当空气流量上升之后，调节器输出达１ MPa/cm 2 的信号到调节阀（气关阀），类似于积分饱和现象。当定位器接到一个打开阀的信号后，定位器要经过一段死区才起控制作用，这段死区使调节器输出变小，待调节阀动作时又过头了，这样的反复过程，加之调节阀低端控制线性差，这样阀必然频繁开关，则使流量控制不稳定。解决办法只有建议工艺加大压缩机转速，增大放空量，使调节阀脱开低端控制。
七、吸收塔液位低报警
     检查调节阀已是全关，只好配合工艺倒至Ｂ阀运行。拆开阀检查是阀芯冲刷损坏严重，更换新阀芯装校好备用。阀芯冲蚀，不起控制作用，若不及时处理，液位低过联锁液位将引起停车。
八、调节阀阀杆弯打不开
      大修过后，开车时吸收塔液位控制阀打不开，检查发现阀杆在检修时压弯了，只好拆开取下阀杆校直再装校好，投入运行。检修调节阀一定要小心，特别这种非夹板连接式结构的阀，膜头较重，上头几圈螺丝扣还需转动膜头，不小心就会弄弯阀杆。另外，调节阀检修完装校好之后，应反复开关几次，确信其动作十分灵活方能罢手。
九、调节阀不能动作
      检修后开车过程中，发现吸收塔液位控制阀不能动作，被迫停车打开调节阀检查，是导向套和阀杆间被掉进的铁屑卡死了。该阀在检修中曾经将下法兰压疬用车床削去旧导向套，换上新导向套，组装阀时清洗不仔细，导向套下边还有掉进去的铁屑，在校验阀时，铁屑在下边对阀的动作无防碍，没有发现问题。开车送入介质后，介质从平衡孔冲进导向套，又由导向套流出平衡孔，铁屑就在导向套中来回卷动，被卡死在阀杆和导向套之间，阀就不能动作了。
十、调节阀打不开
      开车过程中，二氧化碳压力调节阀打不开，压力逼高，放空阀被打开了。检查原因时发现机械手轮控制的插销未拔掉，调节阀处于机械手动关死位置，当然打不开。将调节器输出信号调至零，拔掉插销之后，调节阀投入运行。
十一、发现调节阀有摩擦
      天然气压力控制阀，检修后发现摩擦不好，致使压力波动。摩擦原因是检修组装时，压盖法兰之后摩擦现象消除。
      一般调节阀阀杆和导向套间间隙很小，在组装时压盖法兰一定要压平，否则不是泄漏就是阀杆和导向套不同心而造成摩擦。
十二、调节阀突然全关引起停车
      天然气流量调节阀突然全关，天然气流量降到零，被迫全系统停车。检查调节器有输出，但调节阀全关，打手轮操作，配合工艺恢复生产。将定位器输出风管拆下，用手堵上，揿动喷嘴档板机构，输出信号可达 1MPa/cm 2 ，说明问题出在调节阀上，向膜头送气信号，膜头泄气孔有气体放出，证明膜片破了。更换膜片调节阀投入运行。
十三、投自动引起系统扰动
      蒸汽流量调节阀，一次节为手轮控制，检查定位器之后重投自动，释放手轮时，引起系统扰动。原因是调节器输出信号是保持在打手动前的值，操作工没看定位器输出，就快速释放手轮，调节阀随之开大。因膜头过大，有个充气滞后过程，致使气关阀突然开大许多，给系统一次扰动。
十四、处理气源漏出问题
      在处理阀门定位器气源接头漏气时，因用力过度使接头滑扣，气源管被冲掉，调节阀马上开始动作。仪表工立即将气源管选插回，用手按紧，恢复了调节阀原来位置，然后配合操作工将调节阀打手轮控制，更换接头。在紧急情况采取此应急措施还很有成效。
十五、隔膜阀打不开
      水处理再生排放阀打不开，拆开检查，发现隔膜片被拉坏，更换新膜片后，没有几天又打不开，上述情况重发生。分析隔膜片拉坏原因是，隔膜阀膜头限位螺栓松动，限位位置变了，阀杆行程过大，拉力超过膜片的弹性范围，故膜片拉坏。重新调整限位螺栓，重新更换膜片，隔膜阀恢复正常。
 （二）气缸式执行机构
 一、液压式调节阀关不了
      开车过程中，蒸汽压力调节阀自动打开了，加信号也关不了。检查发现是错油门 O 型环因长期在高温在浸泡老化，不起密封作用所致，更换 O 型环后，恢复正常。错油门的作用是将高压控制油和泄压后的低压控制油分别引进活塞式油缸的上下缸，从而控制阀门的开度。当错油门密封 O 型环老化漏油之后，高压油和泄压后的油不能隔离开，致使活塞上下缸无压差，当然调节阀关不了。
二、蝶阀发生等幅振荡
    炉膛负压调节阀等幅振荡，节为手轮控制，检查发现双喷嘴放大器节流孔有些堵塞，致使气缸平衡压力太小，气缸两端压差过小，故不能使阀稳定，造成等幅振荡。清洗堵塞的节流孔后，放大器输出增大，蝶阀正常运行。
三、校验时打坏夹板丝扣
      校验调节阀时，需要调整阀杆位置，这时需将校验信号降到零，就松阀杆夹板，刚一松只听到嘭的一声响，一看夹板丝扣已被打坏，只好重新加工夹板装配好再校验。其原因是，校验用定值器将信号降到 0.2 MPa/cm 2 ，但上气缸作用有活塞的压力作用有膜头阀杆上，松动了一些的夹板托不住，因此把丝扣打坏。正确的操作应该把上下气缸间的平衡活塞打开，使上下气缸压力平衡。或者是拆脱接头让其泄气，再松夹板调阀杆。
四、气缸平衡阀漏调节阀不能动作 ]
      检修后校验调节阀，送信号调节阀打不开。检查才发现上下气缸平衡阀漏气，故使上下气缸不能形成压差所致。更换平衡阀，恢复正常。
 五、蝶阀打不开
      氨精制器蝶阀检修后投运时打不开，检查发现是检修后安装时将上下气缸气源和气动信号的管线接反，更正接管阀正常运行。因气动信号压力加弹簧压力大于气源压力时，使蝶阀关闭。当气动信号与气源接反之后，始终是气源压力加弹簧压力大于气动信号压力，因此该两位式蝶阀处于关闭状态。
六、放空阀关不死
      压力调节放空阀，在一次检修时，进行了研磨、打压试验，密封性能很好。装回，工艺开车正常之后，需关严该阀，但发现内漏严重。估计是阀芯阀座间卡进了异物，决定开关几次冲掉异物，试验成功，此阀关严投入运行。

燃气燃烧器(燃气燃烧机)故障原因分析及如何排除
    在发生故障时，首先应从影响正常运转的主要问题开始，着手检查：
    1. 是否有电？
    2. 供气网的燃气压力是否正常,球阀是否打开？
    3. 所有的调节装置如室温和锅炉温度调节器、水量控制器、空气和燃气压力开关等，是否正确调节？
    4. 燃烧时空气量和燃气流量是否有改变？
    如果故障确非上述原因，则须去掉联锁，接通燃烧机，对有关功能进行测试。
故障状态
原因分析
排除方法
1.电机不运转或运转异常
1.接线松动或断路
重新接线
2.交流接触器故障,线圈或触点烧坏
更换交流接触器
3.保险丝损坏
更换
4.零线中断
修理
5.电机轴承损坏或线圈烧坏
更换或修理
6.风机有异物卡住
清除异物
7.控制电路中断
寻找断开点,接通或断开调节器或监控器
8.燃气输送中断,球阀被关闭
打开球阀,在长时间燃气量不足的情况下通知燃气管理机构
9.控制器失灵
修理或更换
2.空气量不足
1.电机运转但在预吹扫后发生故障停机
1.空气压力开关失灵2.压力开关被污染,管道阻塞
更换清扫
2.电机运转但在10秒后预吹扫状态中停机
1.压力开关触点没有接在运转位置(空气压力太小)
正确调节压力开关,如果需要,进行更换
2.风机受污染
清扫干净
3.点火失败:电机运转,电压加在控制器接线柱16上,没有点火,稍后故障停机
1.点火电极间距太大
按规定尺寸调节
2.点火电极或电路触地
排除接地,更换受损电极或电缆
3.点火变压器失灵
更换点火变压器
4.火焰未成形:
1.电机运转,点火正常但稍后故障停机
1.电磁阀没有打开,因为电磁阀线圈损坏或电缆断裂
更换电磁阀或排除电流不同的故障,在接线柱17上检验电压
2.电机运转,点火正常但稍后停机(无故障显示)
2.由于过滤器堵塞,打开电磁阀燃气通过时压力降低
清洁或更换
5. 火焰形成后停机:火焰形成,但在额定负荷的高运转情况下停机
1.过滤器受污染
清洁过滤器
2.气量计失灵或深层管道积水
通知燃气管理机构
6. 在电离过程中的火焰监控故障电机运转可以听到点火声，火焰形成正常，但随后故障停机。
1.电离电流不稳，太低
改变电离电流位置，排除电离电路及接线柱中的过高环境电阻（将接线柱拧紧）
2.燃气/空气混合调节不妥，点火火花影响到电离电流
重新调节点火变压器初级线圈，更换相线与中线

进口燃烧器高压点火装置的比较
几种进口燃烧机高压点火装置的比较
摘要：本文介绍了高压点火原理以及电子点火器的工作原理和工作过程，提供了几种典型电子点火器的详细参数，通过对几种进口燃烧机电子点火器的分析比较，得出了不同燃料燃烧器电极布置的方案以及不同放电位置的优劣。这对目前我国国产燃烧机的设计与生产和对进口燃烧机的选型与维修具有一定的参考价值。
关键词：高压点火；燃烧机；电极
1  前言
随着国家对环境保护的日益重视，各城市对废气、废水等的排放都加以严格限制。燃煤锅炉的烟尘是造成城市大气污染的主要因素之一，为了实现“还我一片蓝天”的美好理想，现在许多大中城市已禁止燃煤锅炉运行，取而代之的是燃油、燃气锅炉。在燃油、燃气锅炉中，最主要的部件是燃烧机，而高压点火装置是燃烧机中关键的电子部件之一。由于进口燃烧机所附资料均不提供其所带高压点火装置的原理电路、性能及参数说明，而仅提供外型尺寸、外部接线等极其简单的单页说明，这就给我国的燃烧机代理、用户带来了相当的不便，同时也给国产燃烧机的设计与成套加大了难度。笔者在近十年的时间内，对多种进口燃烧机及其高压点火装置进行过选型与调试，陆续收集到了一些相关资料，在此提供给大
家，希望对业内人士有所帮助。
目前，在我国市场上有八个国家的数十种燃烧机，常见的有德国的 Weisaupt、SAACHE、MAN、Elcoklockner，法国的 CUENOD、Guillot、SICMA、RADIANT，美国的 Johnson、Power Flame，英国的 NUWAY，意大利的 FBR、baltur、UNIGAS、Riello、ECOFLAM，荷兰的 Purlpher，瑞典的 Bentone和韩国 ABC、Sookook 等。虽然燃烧
