液压第二次作业参考

精品资料

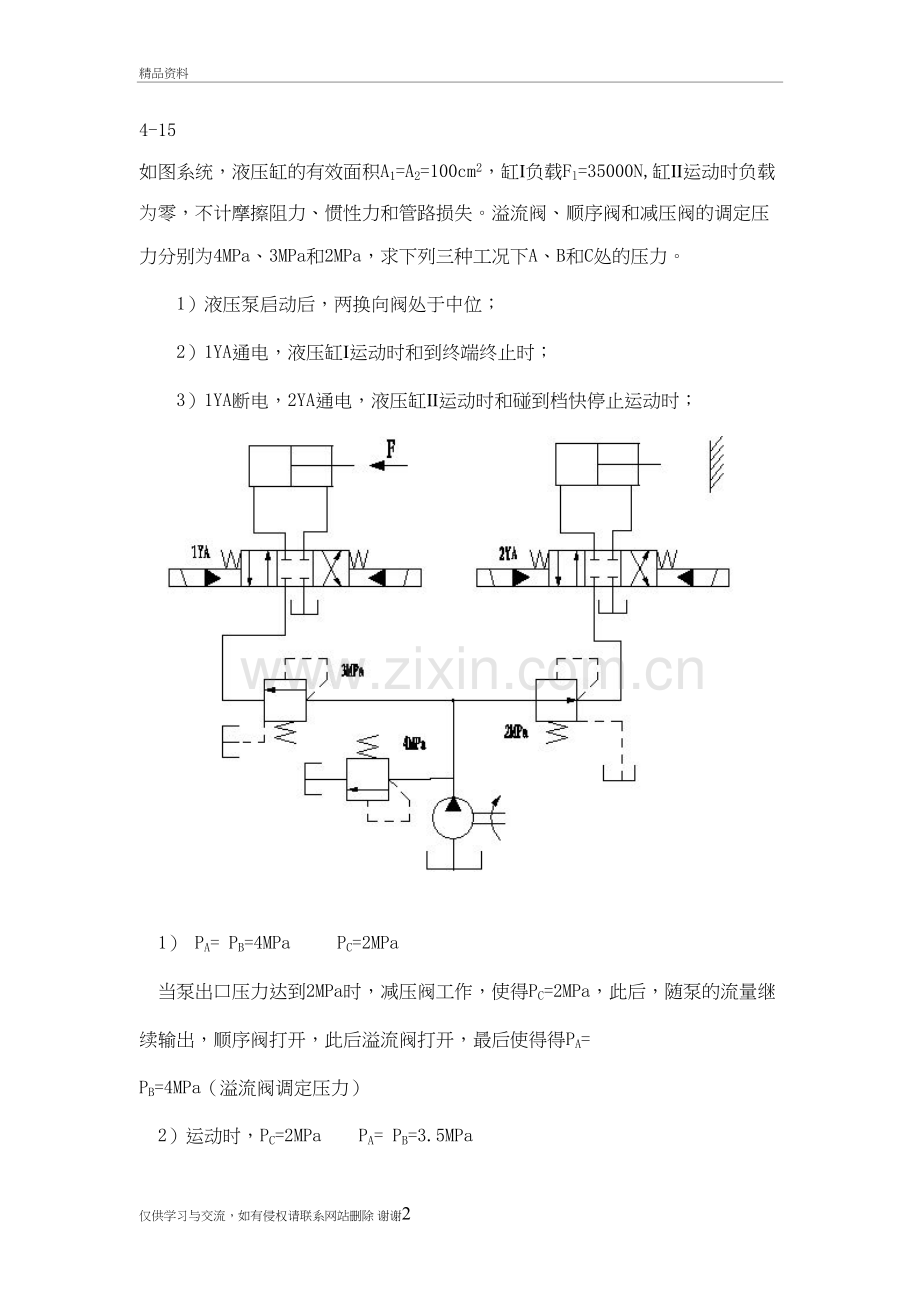

4-15 如图系统，液压缸的有效面积A1=A2=100cm2，缸Ⅰ负载Fl=35000N,缸Ⅱ运动时负载为零，不计摩擦阻力、惯性力和管路损失。溢流阀、顺序阀和减压阀的调定压力分别为4MPa、3MPa和2MPa，求下列三种工况下A、B和C处的压力。
1）液压泵启动后，两换向阀处于中位；
2）1YA通电，液压缸Ⅰ运动时和到终端终止时；
3）1YA断电，2YA通电，液压缸Ⅱ运动时和碰到档快停止运动时；

1） PA= PB=4MPa PC=2MPa
当泵出口压力达到2MPa时，减压阀工作，使得PC=2MPa，此后，随泵的流量继续输出，顺序阀打开，此后溢流阀打开，最后使得得PA= PB=4MPa（溢流阀调定压力）
2）运动时，PC=2MPa PA= PB=3.5MPa
缸运动时的压力PI =PII=FL/A=35000/100×10-4Pa=3.5MPa
缸运动时，顺序阀一直开启，溢流阀关闭，PA= PB=3.5MPa
减压阀工作，PC=2MPa
终端时，PC=2MPa PA= PB=4MPa
缸终端时，PC还是2MPa，顺序阀一直开启，当活塞运动到右端不动时，由于泵的流量继续输出，从而使得A、B点压力同时升高，当达到溢流阀的调整压力4MPa时, 溢流阀溢流定压，此时，PA=PB=4MPa。
3）运动时，PA= PB=PC=0
缸II运动时，负载压力为0，此时减压阀口全开，所以PA=PC=0
顺序阀关闭，所以PB=0
终端时，PC=2MPa，PA= PB=4MPa
缸终端时，液压缸负载无穷大，使得减压阀工作，PC=2MPa，由于泵的流量继续输出，从而使得A、B点压力同时升高，当达到溢流阀的调整压力4MPa时, 溢流阀溢流定压，此时，PA=PB=4MPa。
4-19如图所示为插装式锥阀组成换向阀的两个例子。如果阀关闭时A，B有压差，试判断电磁阀通电和断电时，图a和b的压力油能否开启锥阀而流动，并分析各自是作何种换向阀使用的。
答：电磁阀通电：
对a）图，和作用力方向都向上，阀心可以开启，当时，油液从；当，油液。
对B）图，同理，当时，油液从；当，油液。
电磁阀断电：
对a）图，要开启阀心，阀心受力（）的方向要向上，所以，需，此时，油液从。
对B）图，要开启阀心，阀心受力（）的方向要向上，所以，需，此时，油液从。

6-2在图示回路中，已知活塞运动时的负载F＝1200N，活塞面积A＝15×10－4，溢流阀调整值为Pp＝4.5MPa，两个减压阀的调整压力分别为pj1＝3.5 MPa和pj2＝2 MPa，如油液流过减压阀及管路时的损失可略去不计，试确定活塞在运动时和停在终端位置处时，A,B,C三点压力值。
解：1)运动时，此时，Pc=F/A=1200/（15×10－4）Pa＝0.8MPa，即，故两减压阀都不工作，阀口常开，相当于一通道，又，溢流阀关闭，所以，
2)停在终端位置时，
此时，液压阀的负载无穷大，使得减压阀2、1相继工作，故，随着泵的流量继续增加，B点压力迅速憋高，使得该溢流阀工作，故。

6.4 如教材6-9a所示的进油节流调速回路，已知液压泵的供油流量，溢流阀调定压力，液压缸无杆腔面积，负载为4000N，节流阀为薄壁孔口，开口面积为，求
1）活塞的运动速度
2）溢流阀的溢流量和回路的效率
3）当节流阀的开口面为和时，分别计算液压缸的运动速度和以溢流阀的溢流量
解： 1）液压缸活塞平衡方程为：

设泵出口压力 ，
则节流阀过流量

所以，溢流阀稳定溢流，活塞运动速度

2） 溢流阀溢流量

回路效率

3）当时
同 1） 节流阀过流量

溢流阀工作，溢流阀溢流量

活塞运动速度

当时
同理
显然不可能，所以节流阀不起作用

活塞运动速度

溢流阀当安全阀用

6-6 在6-58所示的调速阀节流调速回路中已知，F由0增至30000N时活塞向右移动速度基本无变化，，若调速阀要求的最小压差为，试求：
1）不计调压偏差时溢流时溢流阀调整压力是多少？泵的工作压力是多少？
2）液压缸所能达到的最高工作压力是多少？
3）回路的最高效率为多少？

解：1）无杆腔流量，
所以溢流阀处于稳定溢流状态，
当负载为3000N时，对液压缸列平衡方程： 式中，
所以，
2）由以上等式知，恒定，当最小时，最大
此时
3）回路最高效率
