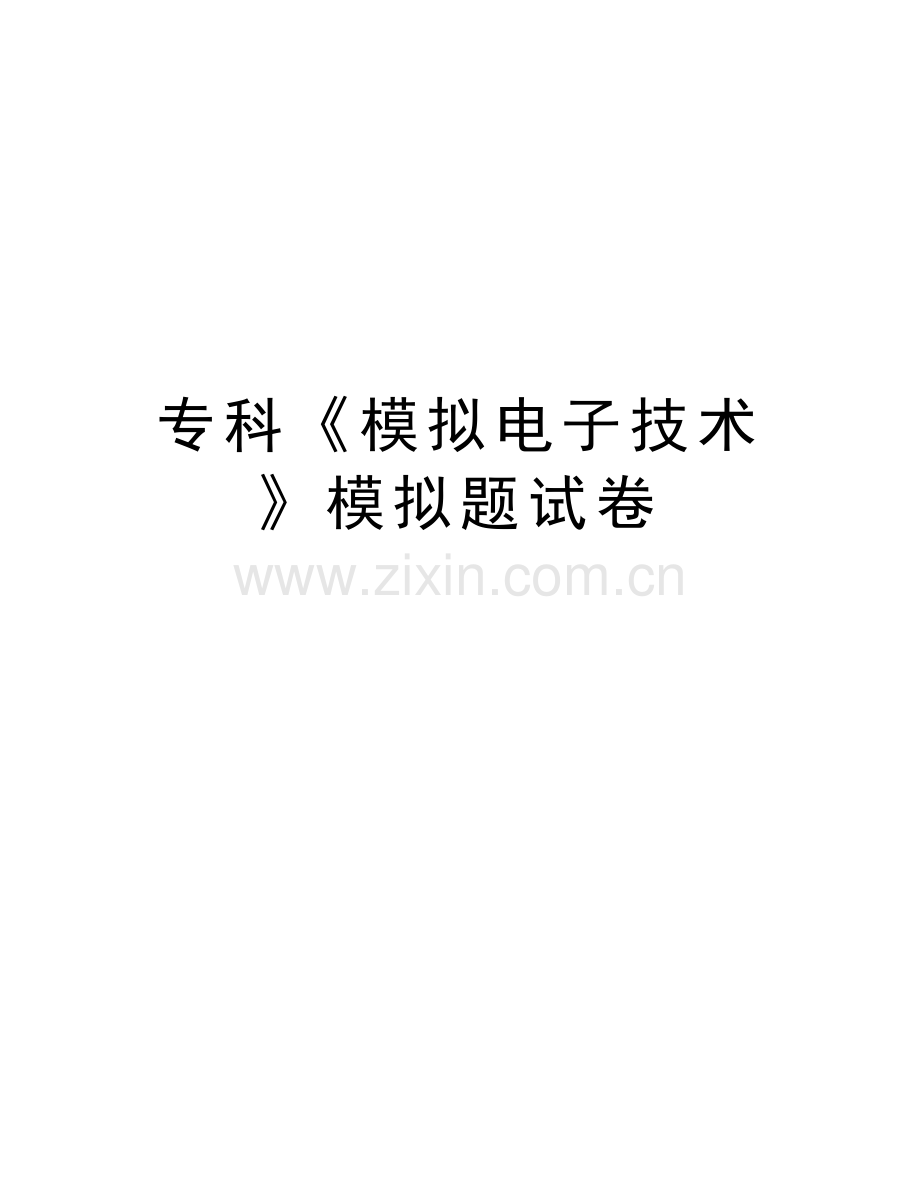

专科《模拟电子技术》模拟题试卷教学内容.doc

专科《模拟电子技术》模拟题试卷

精品文档
专科《模拟电子技术》模拟题试卷

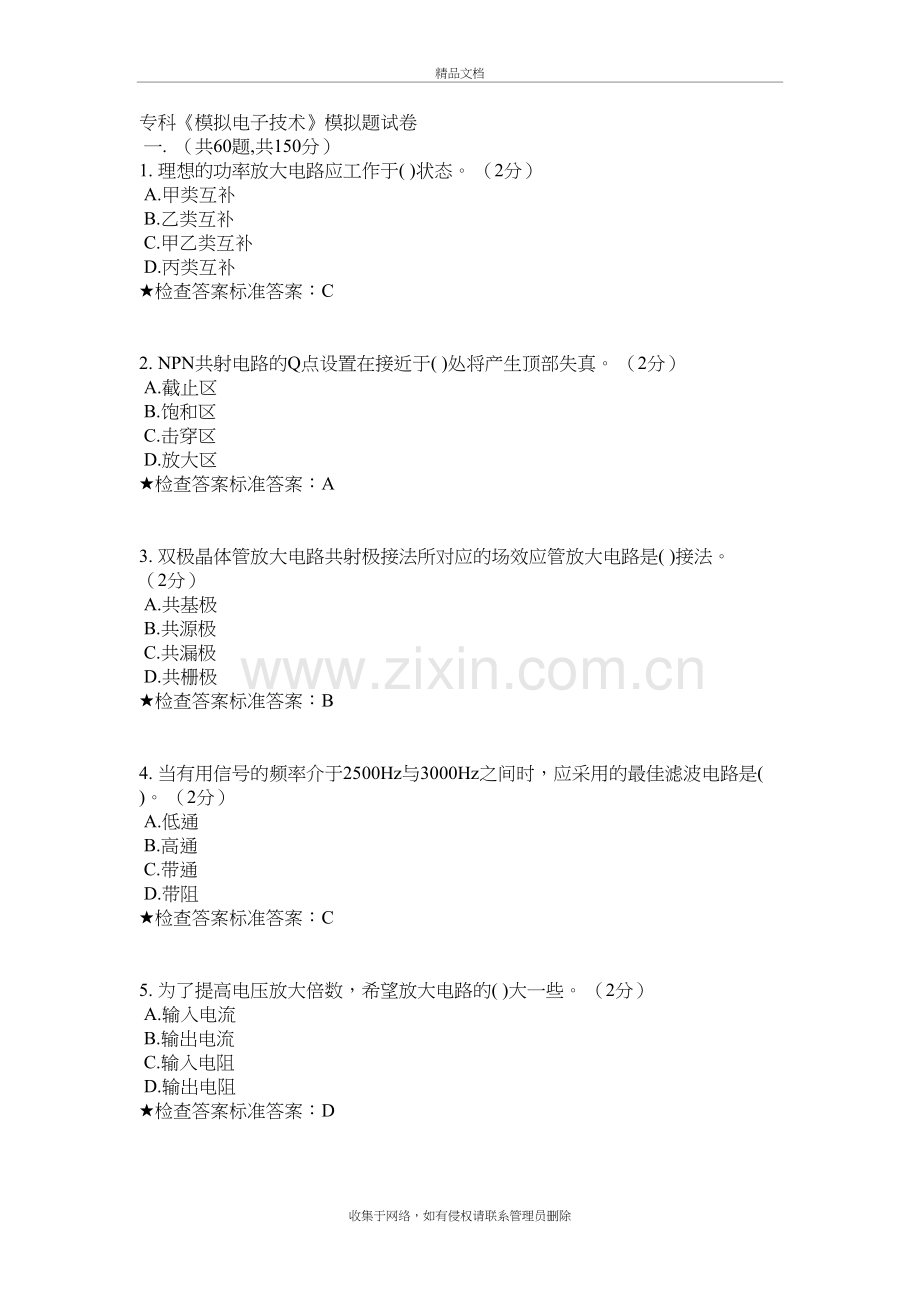

一. （共60题,共150分）
1. 理想的功率放大电路应工作于( )状态。 （2分）
A.甲类互补
B.乙类互补
C.甲乙类互补
D.丙类互补
★检查答案标准答案：C

2. NPN共射电路的Q点设置在接近于( )处将产生顶部失真。 （2分）
A.截止区
B.饱和区
C.击穿区
D.放大区
★检查答案标准答案：A

3. 双极晶体管放大电路共射极接法所对应的场效应管放大电路是( )接法。 （2分）
A.共基极
B.共源极
C.共漏极
D.共栅极
★检查答案标准答案：B

4. 当有用信号的频率介于2500Hz与3000Hz之间时，应采用的最佳滤波电路是( )。 （2分）
A.低通
B.高通
C.带通
D.带阻
★检查答案标准答案：C

5. 为了提高电压放大倍数，希望放大电路的( )大一些。 （2分）
A.输入电流
B.输出电流
C.输入电阻
D.输出电阻
★检查答案标准答案：D

6. 当PN给外加反向电压时，其内部的扩散电流将( )漂移电流。此时，耗尽层的宽度将( )。 （2分）
A.大于 变宽
B.大于 变窄
C.小于 变宽
D.等于 不变
★检查答案标准答案：C

7. 差动放大电路的特点是抑制( )信号，放大( )信号。 （2分）
A.共模 共模
B.共模 差模
C.差模 差模
D.差模 共模
★检查答案标准答案：B

8. 共漏极场效应管放大电路的输出电压与输入电压的相位( )。 （2分）
A.相差0
B.相差45
C.相差90
D.相差180
★检查答案标准答案：A

9. 直流电源滤波的主要目的是：( )。 （2分）
A.将交流变直流
B.将高频变低频
C.将正弦波变成方波
D.将直、交流混合量中的交流成分去掉
★检查答案标准答案：D

10. 电路如图所示。若V1管正负极接反了，则输出( )。 （2分）
A.只有半周波形
B.全波整流波形，但V3管承受2倍的电压
C.全波整流波形
D.无波形且变压器或整流管可能烧毁
★检查答案标准答案：D

11. 双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。 （2分）
★检查答案标准答案：1. 电流; 2. 正向; 3. 反向; 4. 电压;

12. 在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 （2分）
★检查答案标准答案：1. 线性; 2. 非线性;

13. 在三极管多级放大电路中，已知Au1＝－10，Au2＝1，则可知其接法分别为：Au1是放大器，Au2是放大器。 （2分）
★检查答案标准答案：1. 共射; 2. 共集;

14. 在差动放大电路中，发射极Re公共电阻对信号的放大作用无影响，对信号具有抑制作用。 （2分）
★检查答案标准答案：1. 差模; 2. 共模;

15. 如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的倍。 （2分）
★检查答案标准答案：1. 乙类; 2. 0; 3. ; 4. 0.2;

16. 本征半导体温度升高后两种载流子浓度仍然相等。 （4分）
错误
正确
★检查答案标准答案：正确

17. 未加外部电压时，PN结中电流从P区流向N区。 （4分）
错误
正确
★检查答案标准答案：错误

18. 集成运放在开环情况下一定工作在非线性区。 （4分）
错误
正确
★检查答案标准答案：正确

19. 只要引入正反馈，电路就会产生正弦波振荡。 （4分）
错误
正确
★检查答案标准答案：错误

20. 直流稳压电源中的滤波电路是低通滤波电路。 （4分）
错误
正确
★检查答案标准答案：正确

21. 一个平衡PN结，用导线将P区和N区连起来，而导线中将会（ ）。 （2分）
A.有微弱电流
B.无电流
C.有瞬间微弱电流
D.有瞬间较强电流
★检查答案标准答案：B

22. 晶体管在大电流工作时，随Ic的增加β值将（ ）。 （2分）
A.下降
B.增加
C.不变
D.需要具体参数计算才能得到结论
★检查答案标准答案：A

23. 三极管的反向电流ICBO是由（ ）组成的。 （2分）
A.自由电子
B.空穴
C.多数载流子和少数载流子
D.少数载流子
★检查答案标准答案：D

24. 测量脉冲电压（例如尖脉冲）的峰值应使用（　）。 （2分）
A.示波器
★检查答案标准答案：D

25. 交越失真是指在正弦波的处出现台阶现象的失真情况。其原因是晶体管存在电压，它的特性为非线性，因此交越失真属于非线性失真。 （4分）
★检查答案标准答案：1. 正负交替处; 2. 死区;

26. 功率放大电路按工作状态不同可分为、、三种。 （6分）
★检查答案标准答案：1. 甲类; 2. 乙类; 3. 甲乙类;

27. 三极管工作在放大状态时必须满足放大条件，即必须处于正偏，必须处于反偏，否则就没有放大作用。 （4分）
★检查答案标准答案：1. 发射结; 2. 集电结;

28. 不掺任何杂质的半导体，也就是指纯净的半导体，称为。 （2分）
★检查答案标准答案：1. 本征;

29. P型半导体中多数载流子是少数载流子是。 （4分）
★检查答案标准答案：1. 空穴; 2. 自由电子;

30. 反馈量越大，则表示反馈越强。（ ） （2分）
错误
正确
★检查答案标准答案：正确

31. 输入交流信号的频率不变时的电路状态称为静态。（ ） （2分）
错误
正确
★检查答案标准答案：错误

32. 多级阻容耦合电路的静态工作点相互影响。（ ） （2分）
错误
正确
★检查答案标准答案：错误

33. 三极管的放大作用，实质就是利用基区中非平衡少数载流子的扩散和复合而实现基极电流对集电极电流的控制作用。（ ） （2分）
错误
正确
★检查答案标准答案：正确

34. 环境温度对三极管参数的影响是个不容忽视的问题，其综合效果就使工作电流增加。（ ） （2分）
错误
正确
★检查答案标准答案：错误

35. 放大器的输入电阻高，表明其放大微弱信号能力（　）。 （2分）
A.无关
B.弱
C.一般
D.无关
★检查答案标准答案：A

36. 射极跟随器具有（　）特点。 （2分）
A.电流放大倍数高
B.电压放大倍数高
C.电压放大倍数近似于１且小于１输入电阻高，输出电阻低
D.电压放大倍数近似于１且小于１输入电阻低，输出电阻高
★检查答案标准答案：D

37. 引入并联负反馈，可使放大器的（　）。 （2分）
A.输出电压稳定
B.反馈环内输入电阻增加
C.反馈环内输入电阻减小
D.输出电流稳定
★检查答案标准答案：C

38. 直接耦合放大器的低频特性比阻容耦合放大器的（　）。 （2分）
A.好
B.差
C.相同
D.与频率特性无关
★检查答案标准答案：A

39. 工作在线性区的运算放大器应置于（　）状态。 （2分）
A.深度负反馈
B.开环
C.闭环
D.正反馈
★检查答案标准答案：A

40. ９.产生正弦波自激震荡的稳定条件是（　）。 （2分）
A.引入正反馈
B.AF>=1
C.AF=1
D.AF<1
★检查答案标准答案：C

41. 稳压二极管工作时，其两端电压必须（ ）它的稳压值Uz才有导通电流，否则处于截止状态。 （2分）
A.正偏
B.反偏
C.大于
D.小于
★检查答案标准答案：C

42. 用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则该管是（ ）型。 （2分）
A.PNP
B.PN
C.NP
D.NPN
★检查答案标准答案：D

43. 如果在PNP型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为( )。 （2分）
A.放大状态
B.微导通状态
C.截止状态
D.饱和状态
★检查答案标准答案：D

44. 最节约成本的整流电路是有（）。 （2分）
A.半波整流
B.全波整流
C.桥式整流
D.谐波整流
★检查答案标准答案：A

45. 某NPN型硅管，当其工作在放大状态时，电路中的三个电极电位U1、U2、U3最有可能是下列哪组数据？（）。 （2分）
A.U1=6V，U2=11.3V，U3=12V。
B.U1=3V，U2=2.8V， U3=12V。
C.U1=3.5V，U2=2.8V， U3=12V。
D.U1=6V，U2=11.8V，U3=12V。
★检查答案标准答案：C

46. NPN型和PNP型晶体管的区别是( )。 （2分）
A.由两种不同材料的硅和锗制成。
B.P区和N区的位置不同。
C.载流子的浓度不同。
D.掺入的杂质元素不同。
★检查答案标准答案：B

47. 如图所示的电路正常工作时的输出电压是( )。 （2分）
A.+7V
B.+8V
C.+5V
D.-5V
★检查答案标准答案：C

48. 转换效率高，又没有失真的功率放大电路应工作于( )状态。 （2分）
A.甲类
B.甲乙类互补
C.乙类
D.没有这种放大电路
★检查答案标准答案：B

49. 共漏极场效应管放大电路与( )三极管放大电路等效。 （2分）
A.共发射极
B.共基极
C.共集电极
D.共源极
★检查答案标准答案：C

50. 图示的电路中，稳压管Dz1和Dz2的反向击穿电压分别为9V和7V，正向导通电压均为0.5V，则输出电压为：（ ）。 （2分）
A.7V
B.8V
C.8.5V
D.9.5V
★检查答案标准答案：C

51. OCL电路是电源互补功放，OTL是电源互补功放。 （4分）
★检查答案标准答案：1. 双; 2. 单;

52. 用低频信号改变高频信号的相位称为。低频信号称为波、高频信号称为。 （6分）
★检查答案标准答案：1. 调相; 2. 调制; 3. 载波;

53. 晶体管电流放大系数是频率的函数，随着频率的升高而。共基极电路比共射极电路高频特性。 （4分）
★检查答案标准答案：1. 下降; 2. 好;

54. 振荡电路的平衡条件是，且反馈才能满足振荡电路的相位平衡条件。 （4分）
★检查答案标准答案：1. AF=1; 2. 正;

55. 在桥式整流电阻负载时，理想二极管承受的最高反压是。 （2分）
★检查答案标准答案：1. ;

56. （ ）在运算电路中，同相输入端和反相输入端均为“虚地”。 （2分）
错误
正确
★检查答案标准答案：错误

57. （ ）电压负反馈稳定输出电压，电流负反馈稳定输出电流。 （2分）
错误
正确
★检查答案标准答案：正确

58. （ ）使输入量减小的反馈是负反馈，否则为正反馈。 （2分）
错误
正确
★检查答案标准答案：错误

59. （ ）产生零点漂移的原因主要是晶体管参数受温度的影响。 （2分）
错误
正确
★检查答案标准答案：正确

60. （ ）利用两只NPN型管构成的复合管只能等效为NPN型管。 （2分）
错误
正确
★检查答案标准答案：正确
